Test SMX Okame G3 1200 W. Zasilacz, który „nie powinien” tyle kosztować

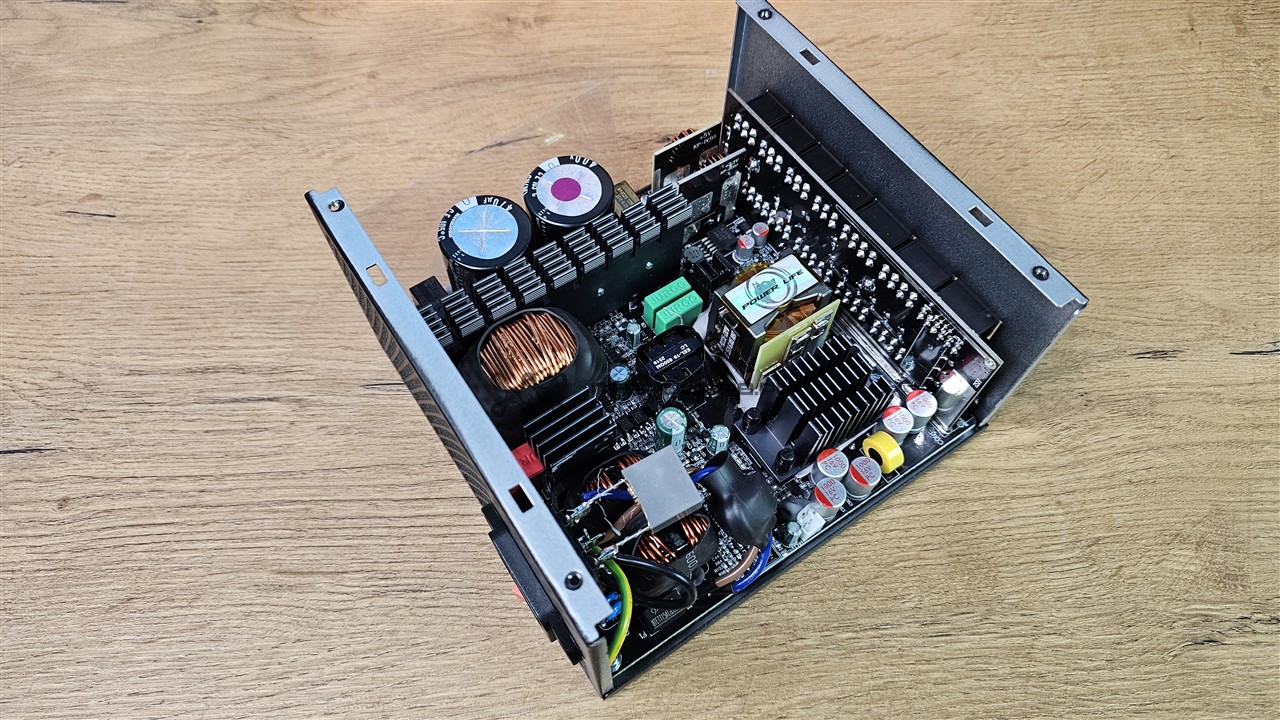

Analiza wnętrza

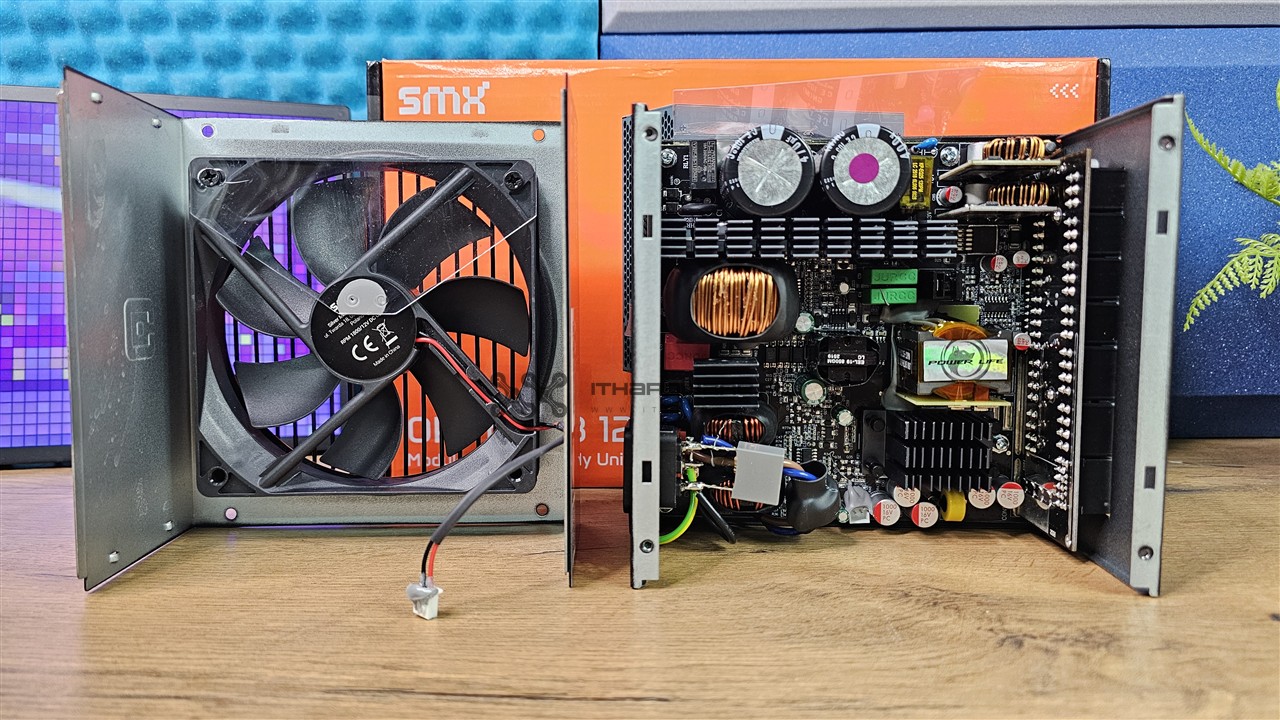

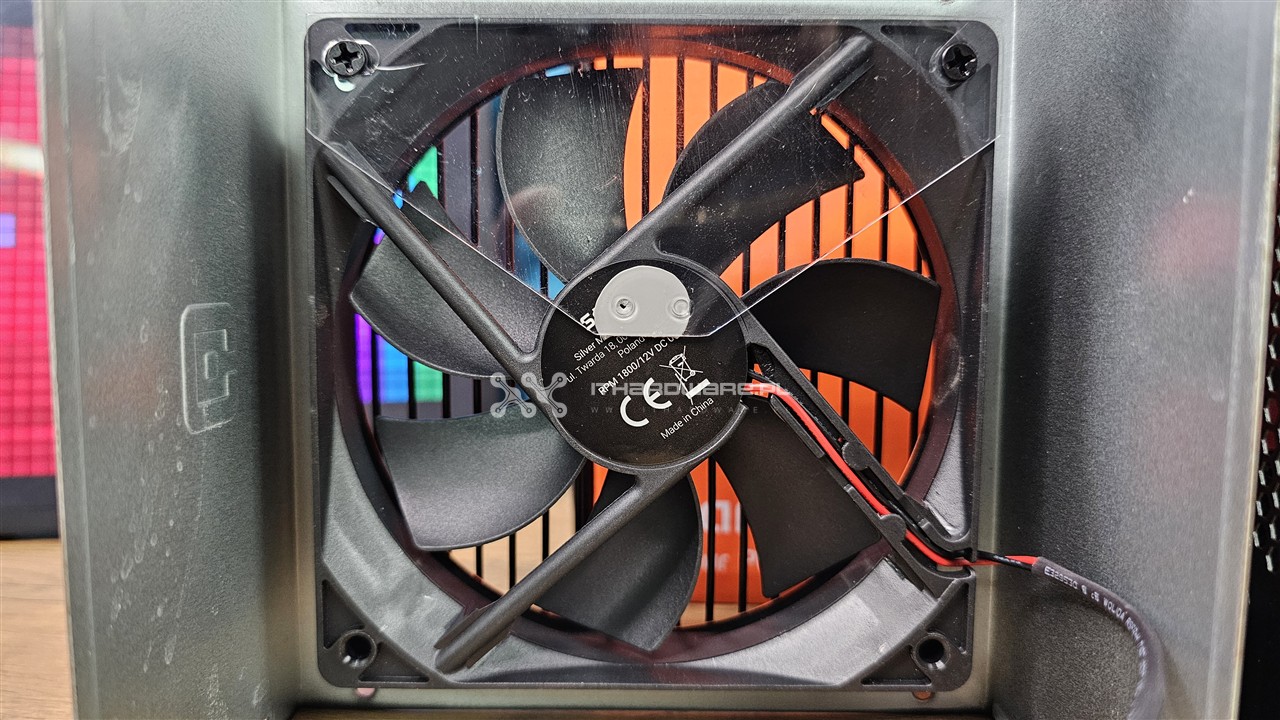

Za chłodzenie elektroniki w SMX Okame G3 1200 W odpowiada 120-milimetrowy wentylator, pracujący w trybie ciągłym z regulacją prędkości obrotowej w zależności od temperatury. Jest to wentylator z łożyskiem typu hydraulicznym i prędkości obrotowej wynoszącej 1800 RPM. Niestety nie ma podanego producenta wentylatora.

W SMX Okame G3 1200 W widać przemyślane rozmieszczenie elementów – kluczowe podzespoły umieszczono w strefach o lepszym przepływie powietrza, a gorętsze komponenty nie trafiają bezpośrednio pod piastę wentylatora (sekcja 5 Vsb), gdzie przepływ jest najsłabszy. Główne źródła strat mocy znalazły się bliżej krawędzi wirnika, co teoretycznie sprzyja niższym temperaturom pracy. O tym, jak platforma radzi sobie w praktyce, zadecydują oczywiście pomiary kamerą termowizyjną, szczególnie przy długotrwałym obciążeniu w okolicach przy pełnej mocy 1200 W.

Do chłodzenia kluczowych komponentów wykorzystano trzy główne aluminiowe radiatory o zwiększonej pojemności cieplnej, anodowane na czarno. Przetwornice DC-DC przeniesiono na dwa osobne pionowe laminaty, co pozwala lepiej wykorzystać strumień powietrza z wentylatora oraz przestrzeń w PSU. Większość elementów ma bezpośredni kontakt z radiatorem, co w praktyce zwykle przekłada się na lepszą stabilność termiczną.

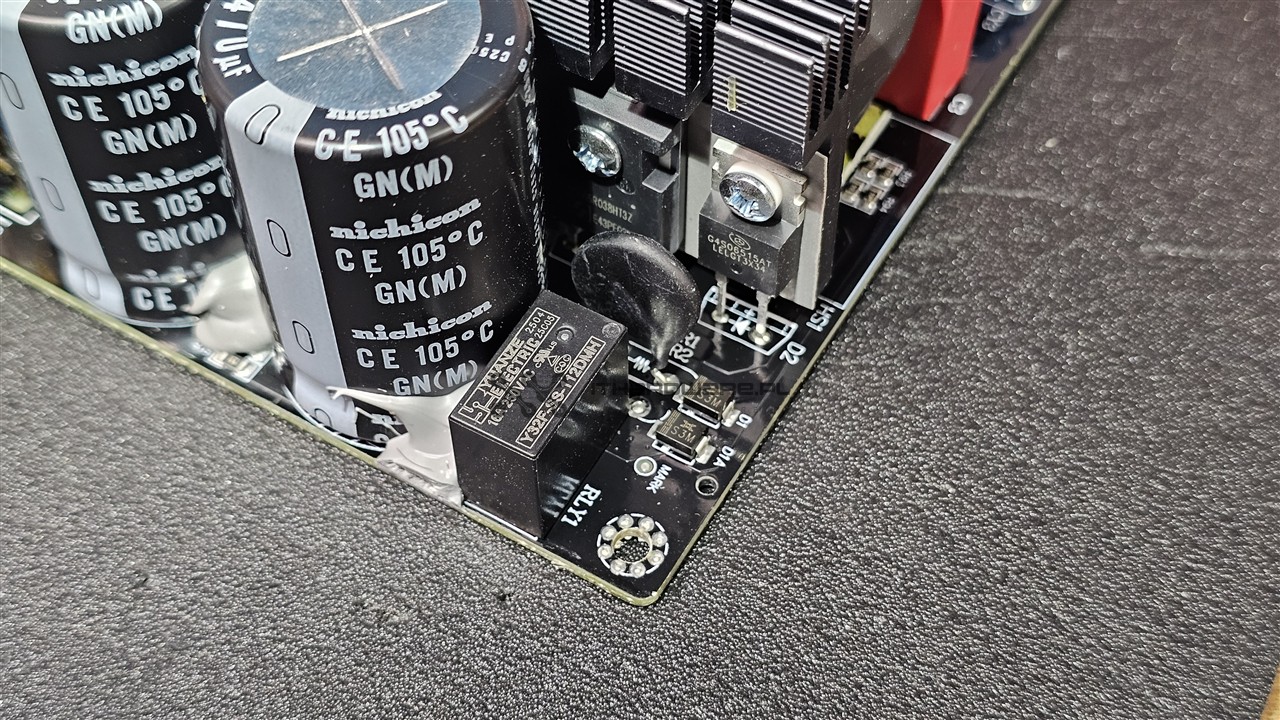

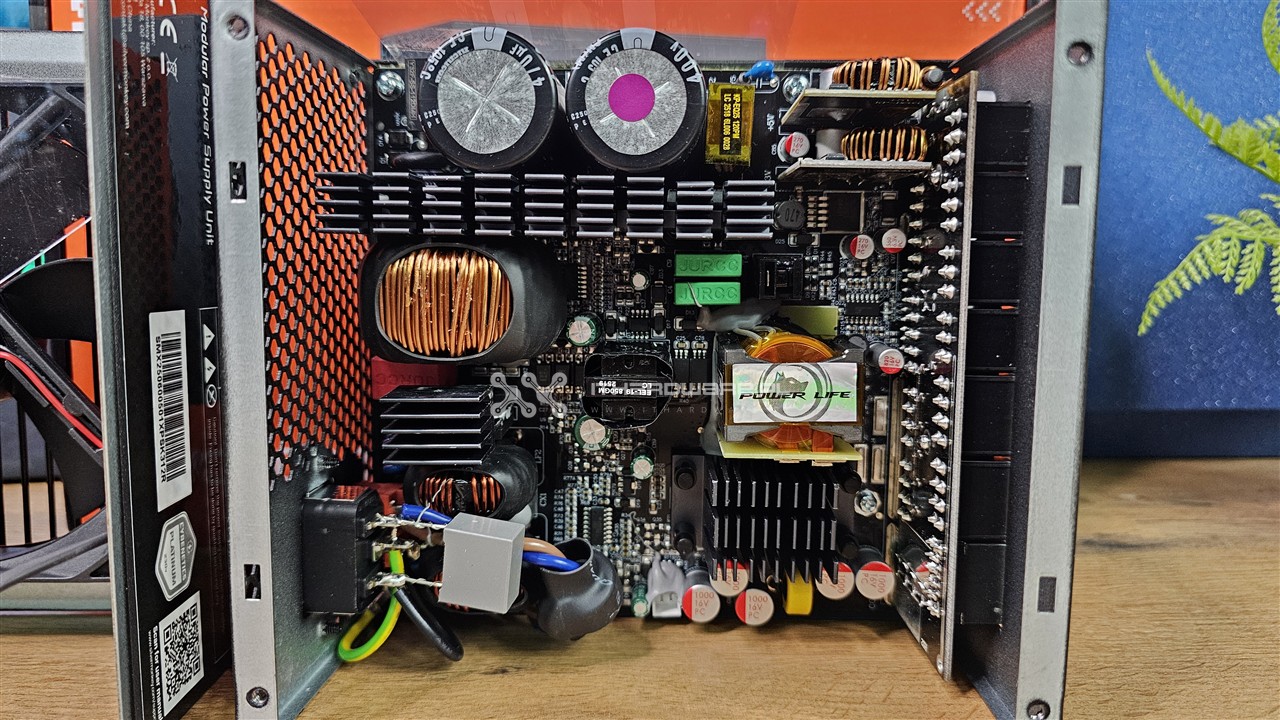

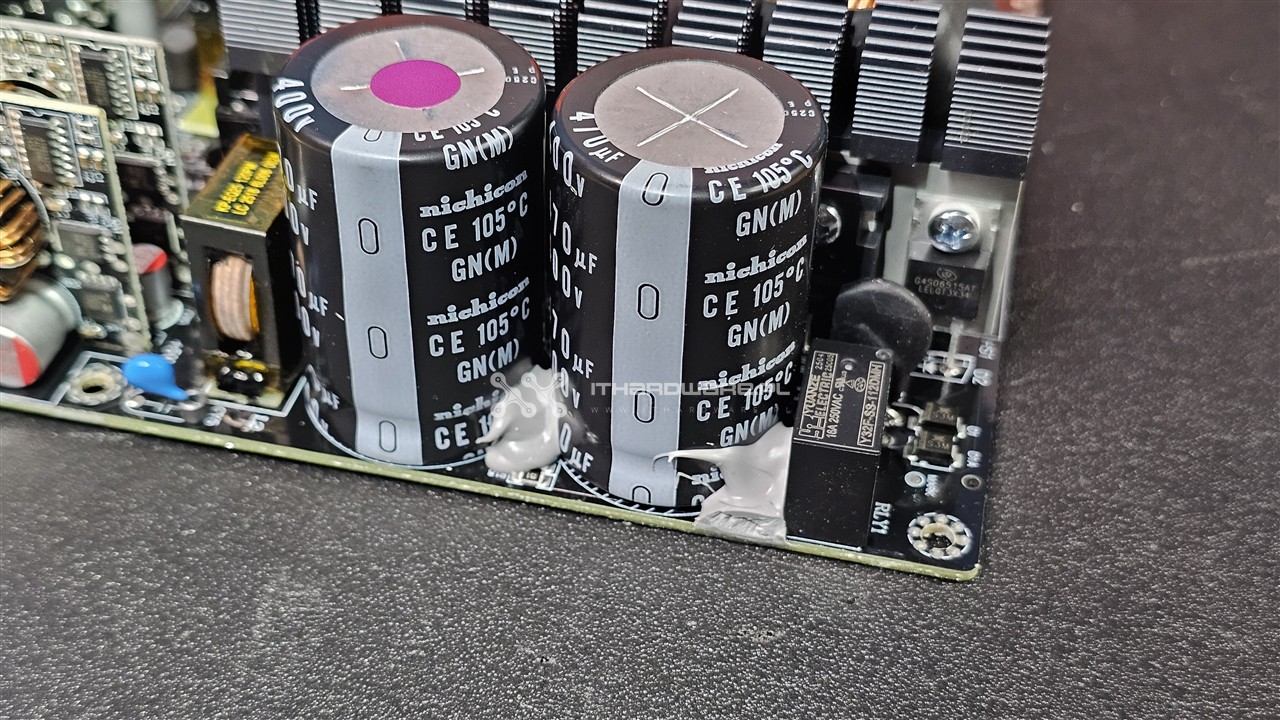

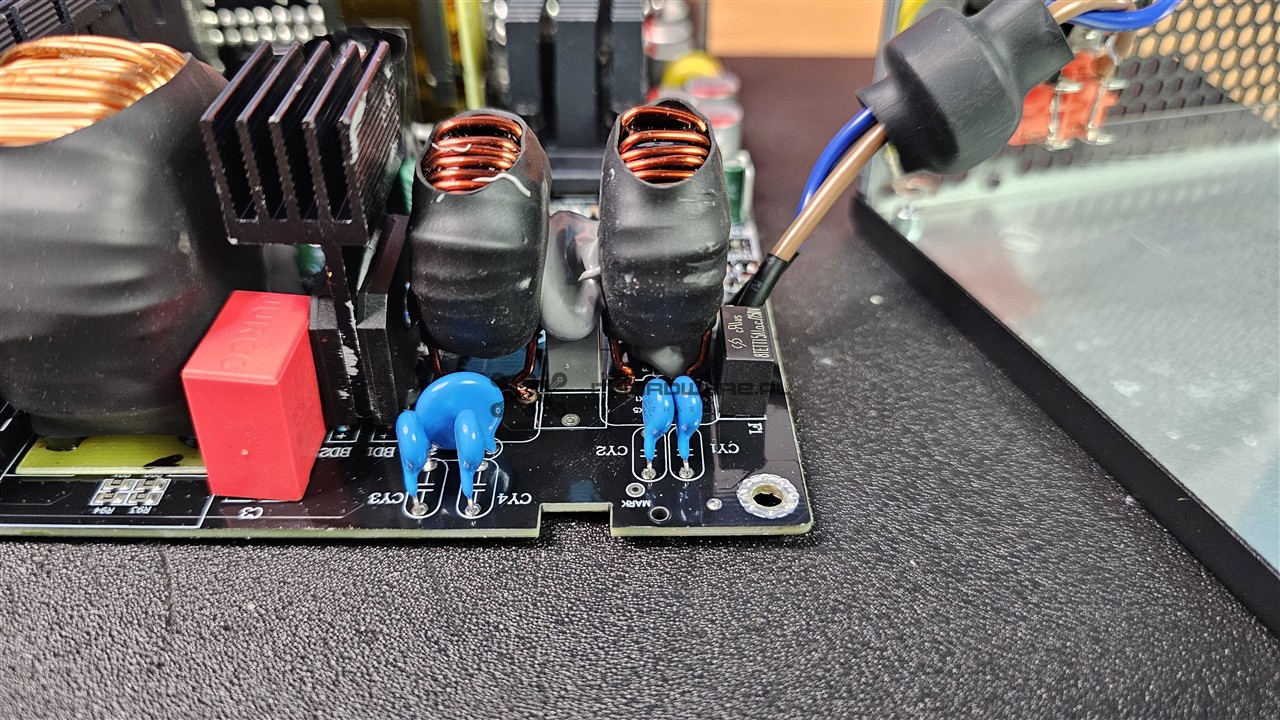

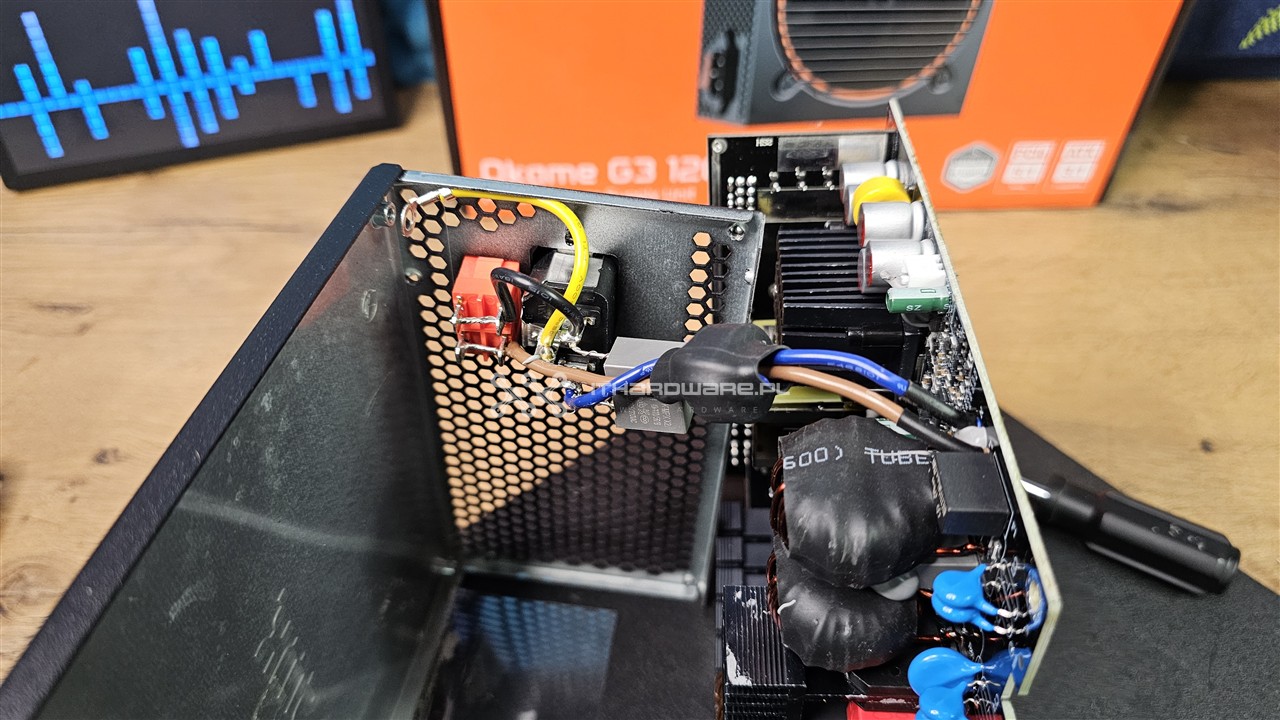

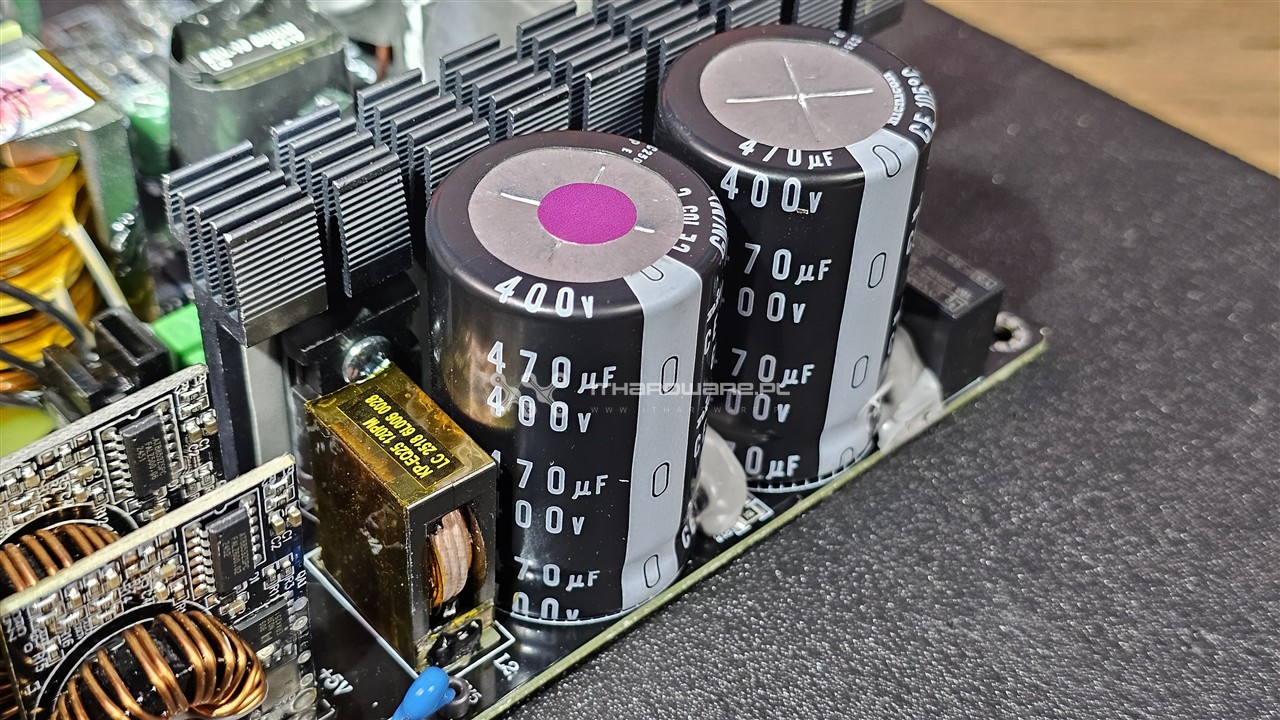

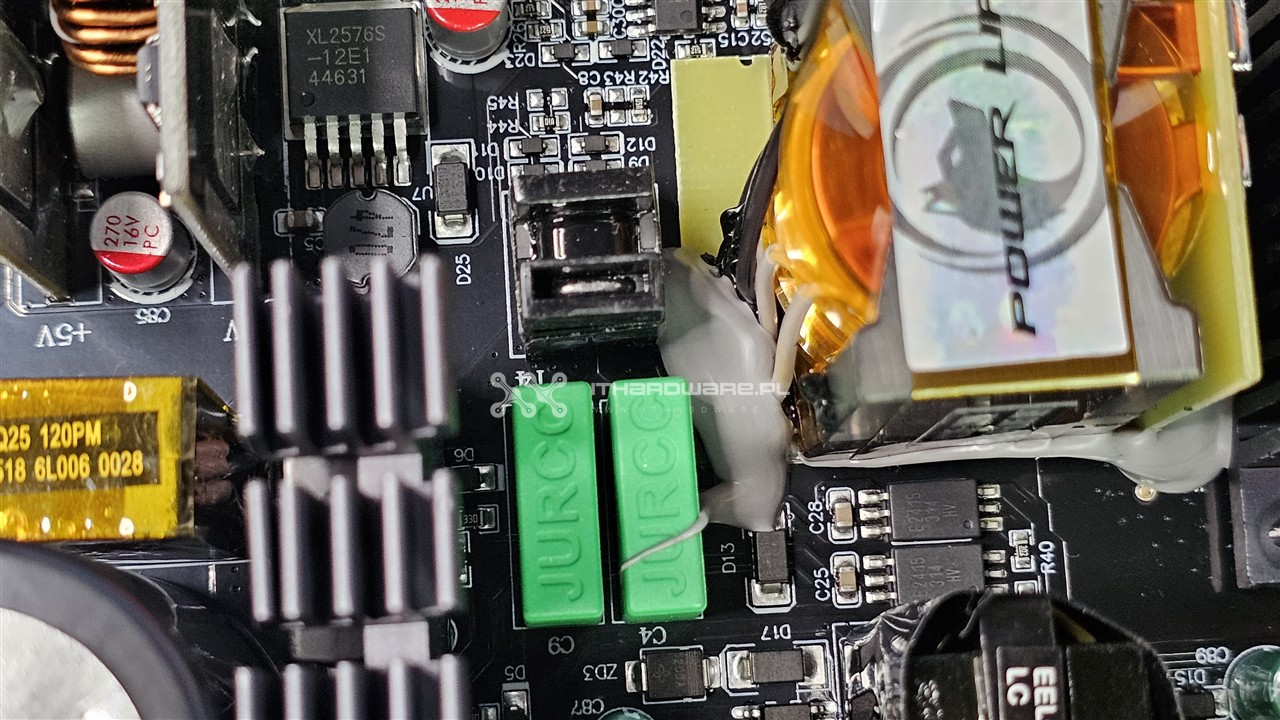

Analizując rozmieszczenie elementów, po stronie pierwotnej widzimy standardowy układ: przy gnieździe znajduje się filtr EMI zaczynający się już na wtyku AC i początku płyty głównej na dole od lewej strony, wyżej mamy mostki prostownicze i cewkę sekcji APFC, dalej wspólny radiator dla tranzystorów APFC oraz sekcji kluczowania pracującej w topologii pół-mostka z przetwornicą rezonansową LLC. Nad radiatorem umieszczono dwa wysokonapięciowe kondensatory filtrujące Nichicon, przystosowane do pracy w temperaturze do 105°C. W centralnej części znalazły się elementy obwodu rezonansowego i transformator główny, a osobny mniejszy transformator odpowiada za obwód 5 VSB.

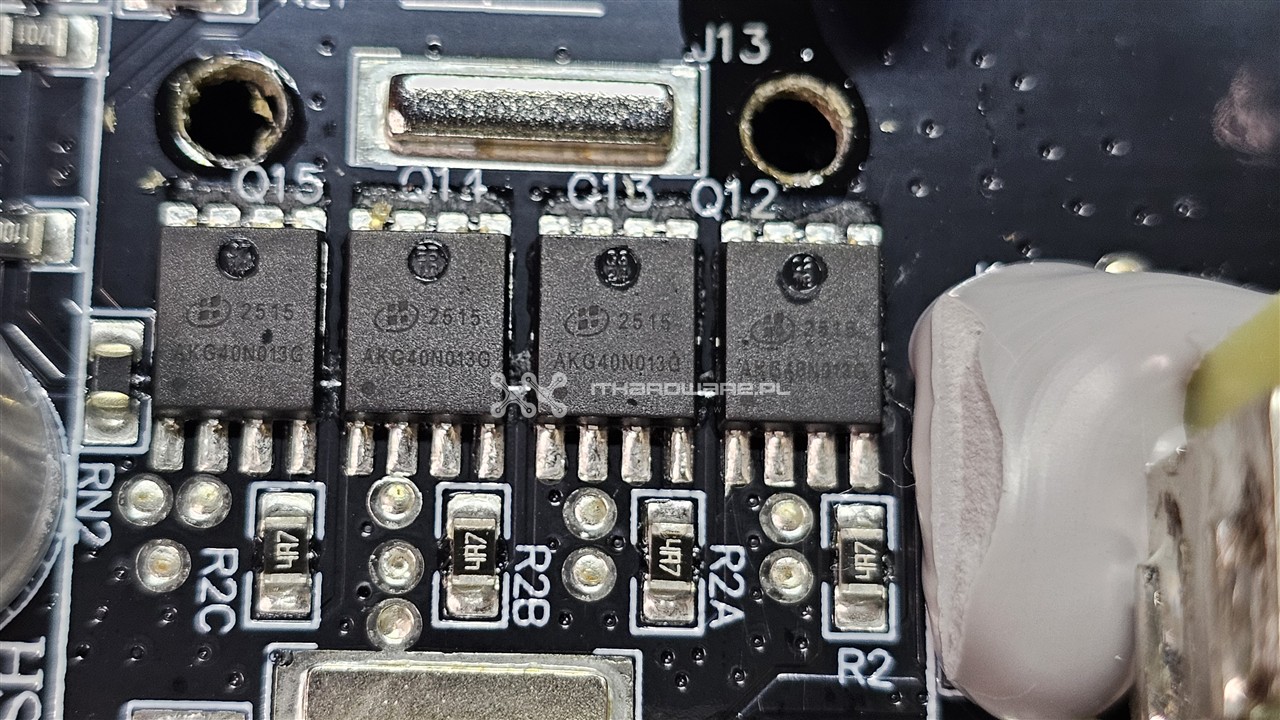

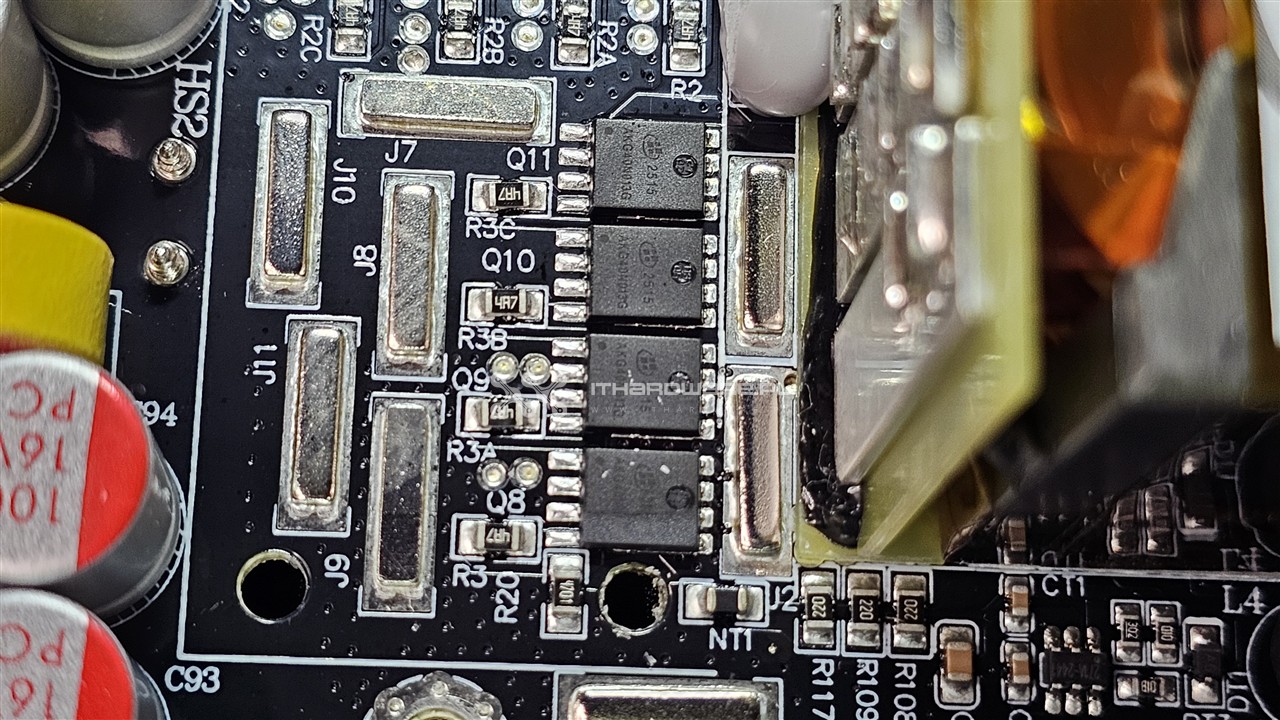

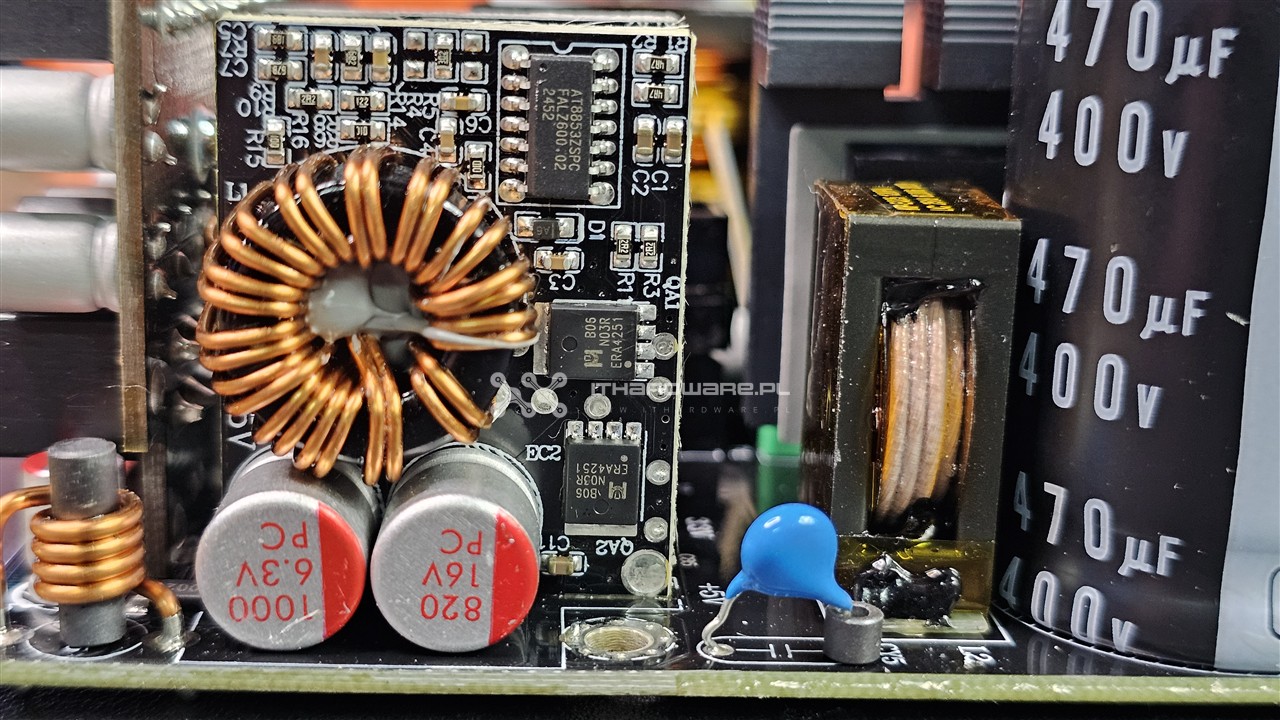

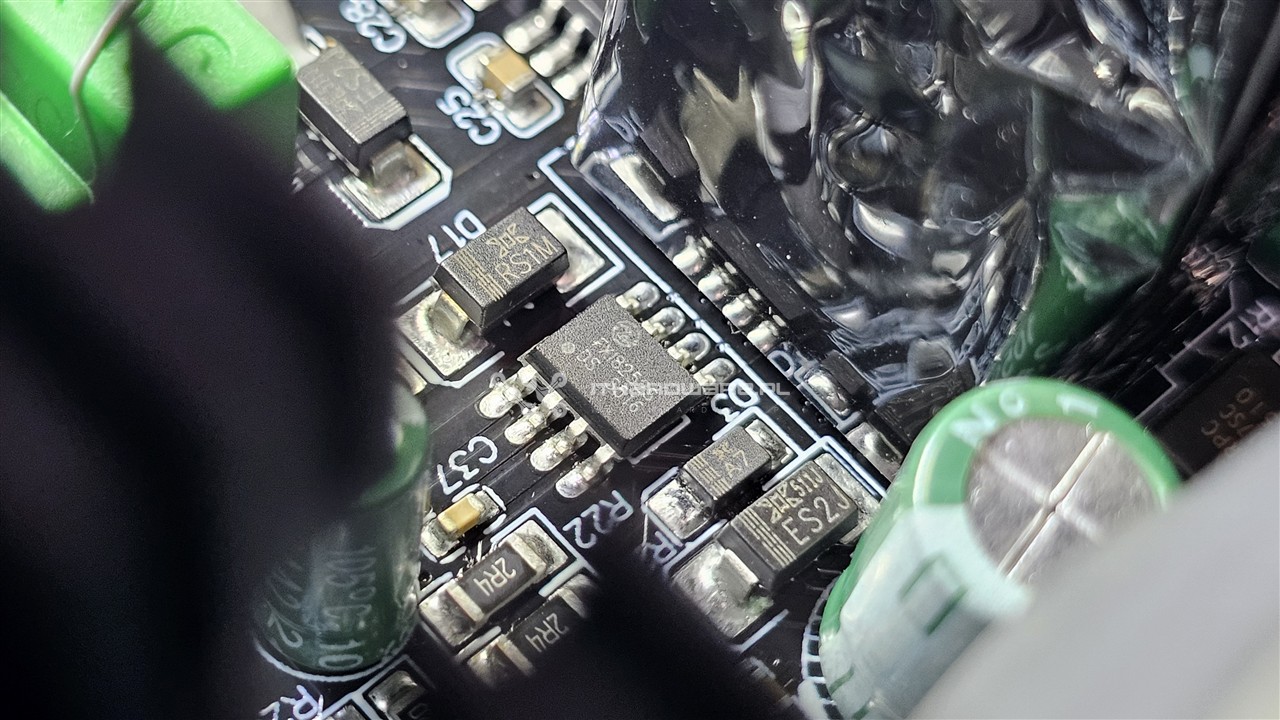

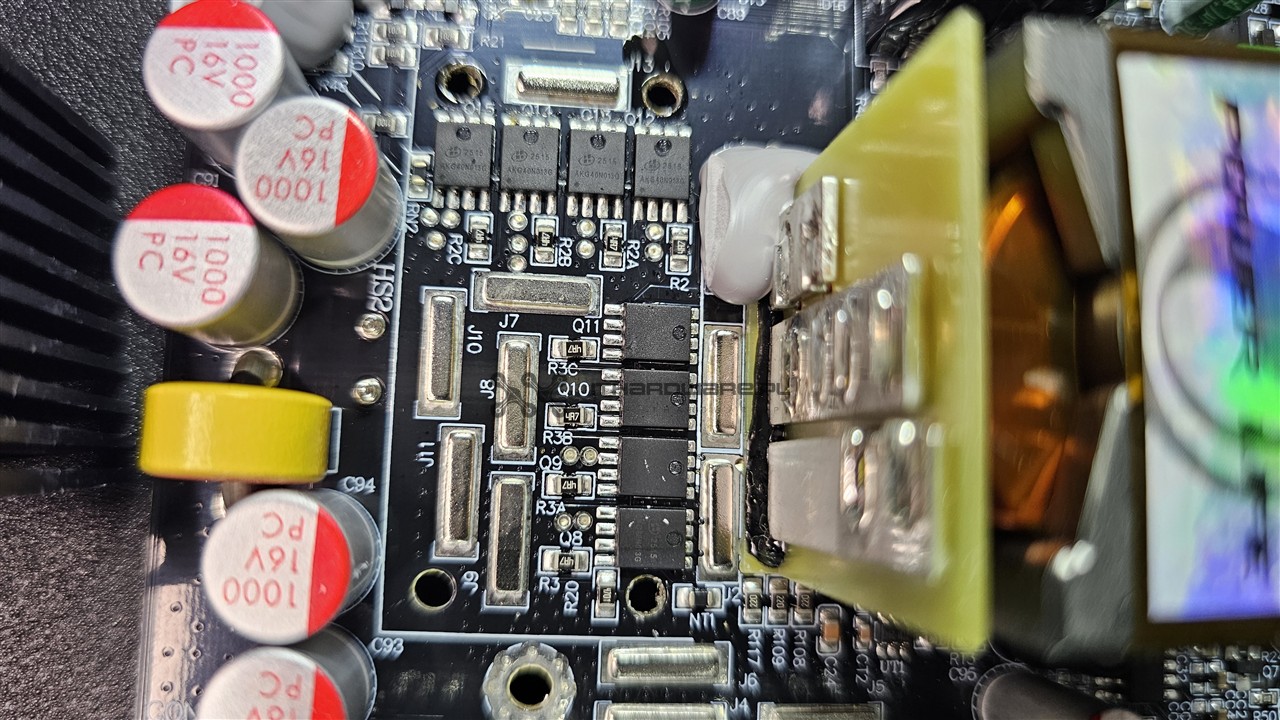

Za transformatorem głównym, umieszczono sekcję prostowania linii +12 V opartą na synchronicznym prostowniku, z ośmioma tranzystorami MOSFET, które chłodzone są przez dodatkowy radiator o zwiększone pojemności cieplnej. Przetwornice DC-DC odpowiedzialne za linie +5 V i +3,3 V znajdziemy po prawej stronie na górze, a przy prawej krawędzi obudowy przylutowano PCB z gniazdami modularnego okablowania, gdzie dodano kondensatory polimerowe.

Lista komponentów wygląda sensownie – po stronie pierwotnej zastosowano japońskie kondensatory Nichicon jako kondensatory główne, natomiast po stronie wtórnej pracują kondensatory elektrolityczne TK (105 °C, seria SZ) oraz polimery Chengx. To typowy zestaw dla jednostek z segmentu „dobry stosunek ceny do jakości” – główne kondensatory wysokiej klasy, a sekcje wyjściowe oparte na mniej znanych markach.

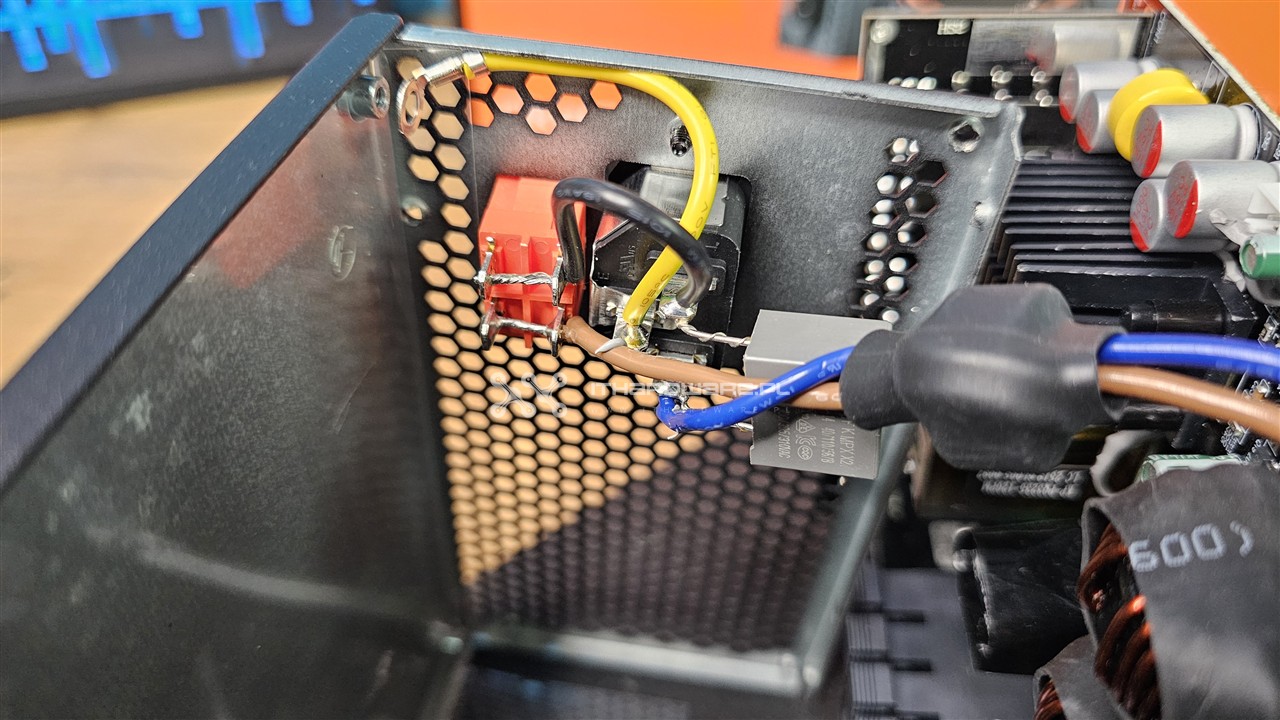

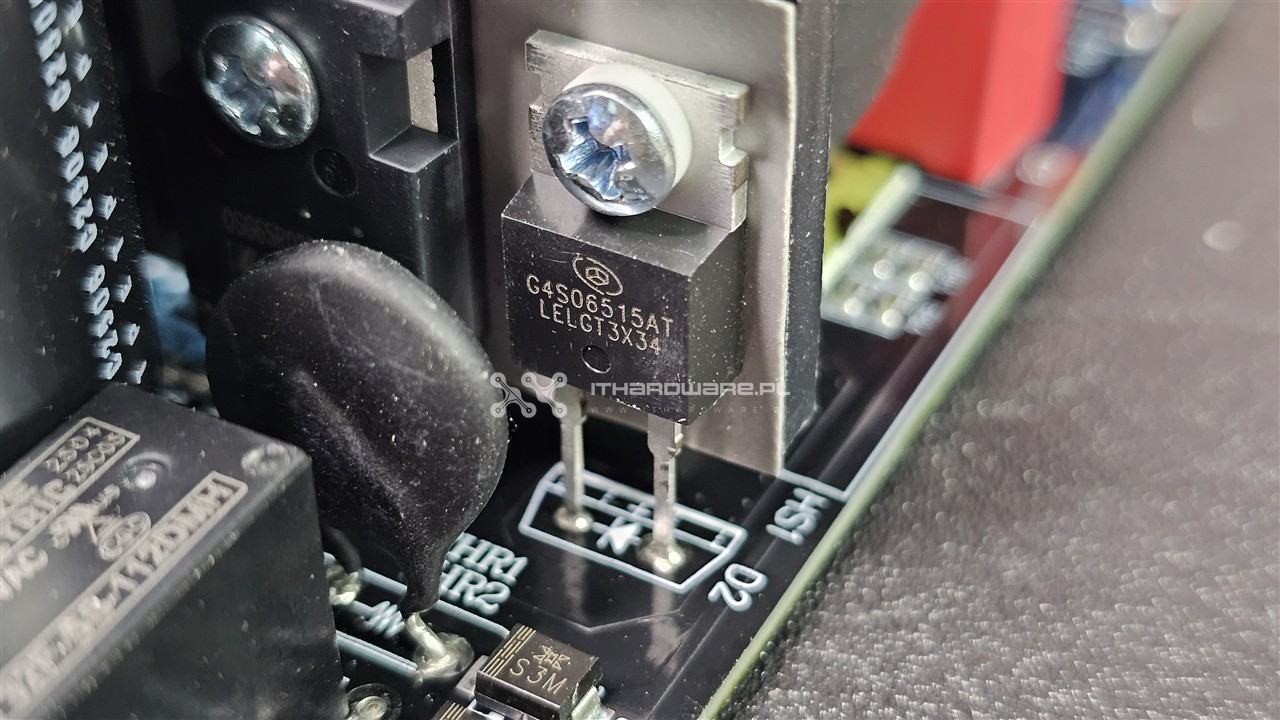

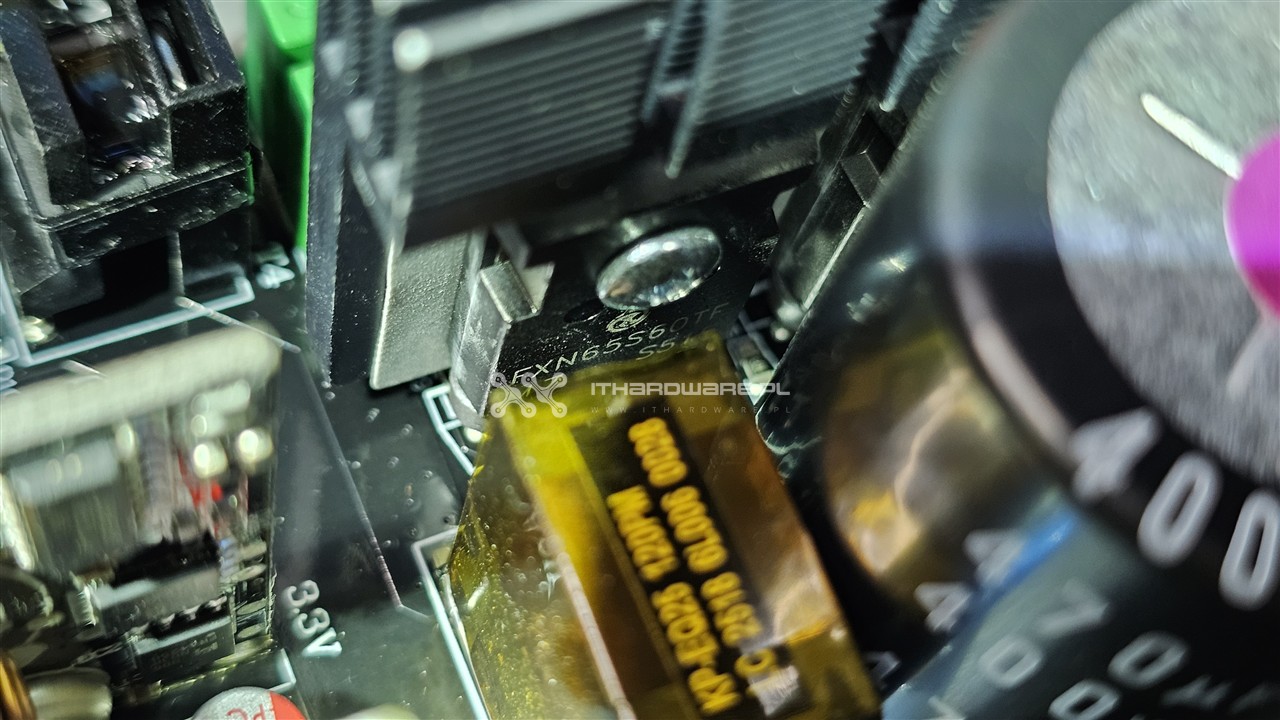

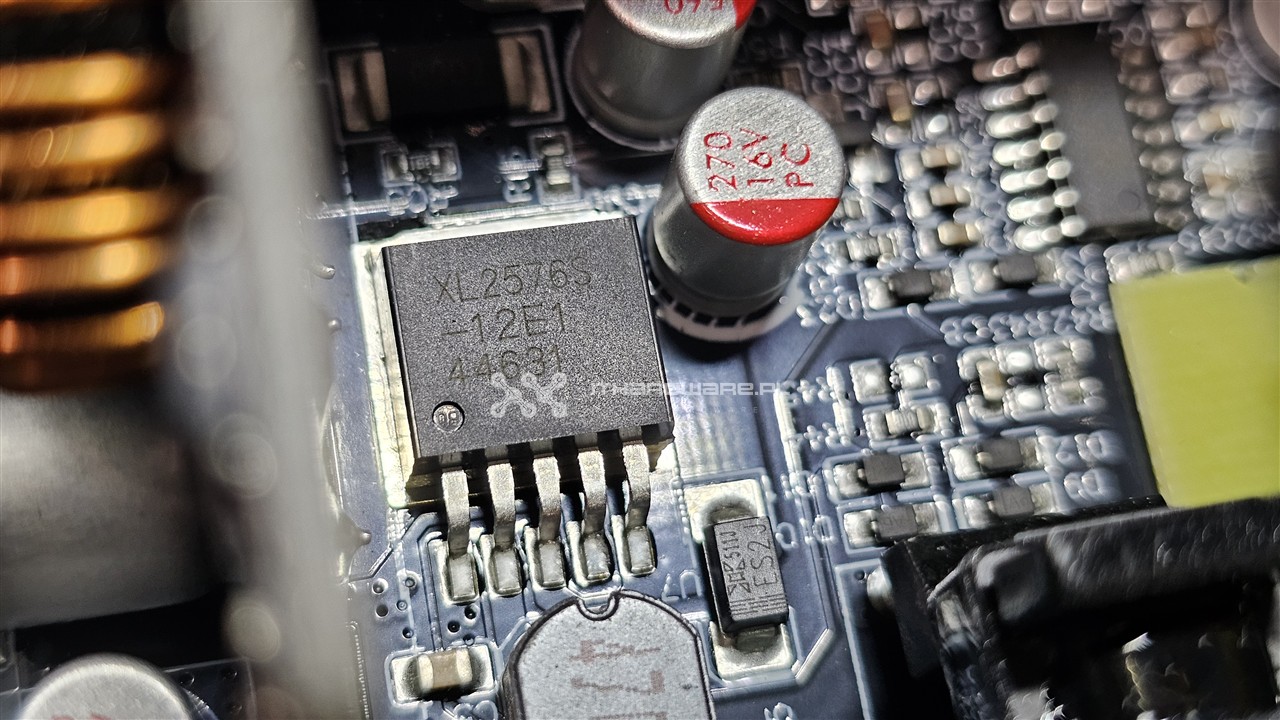

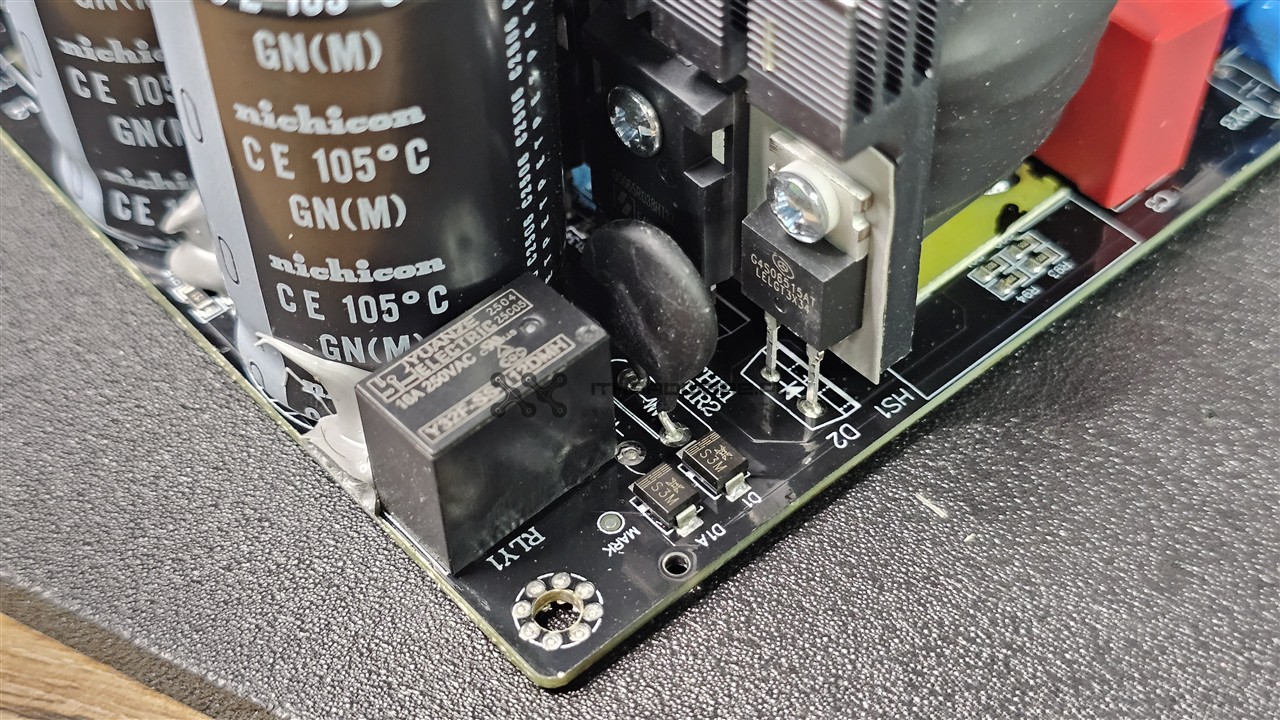

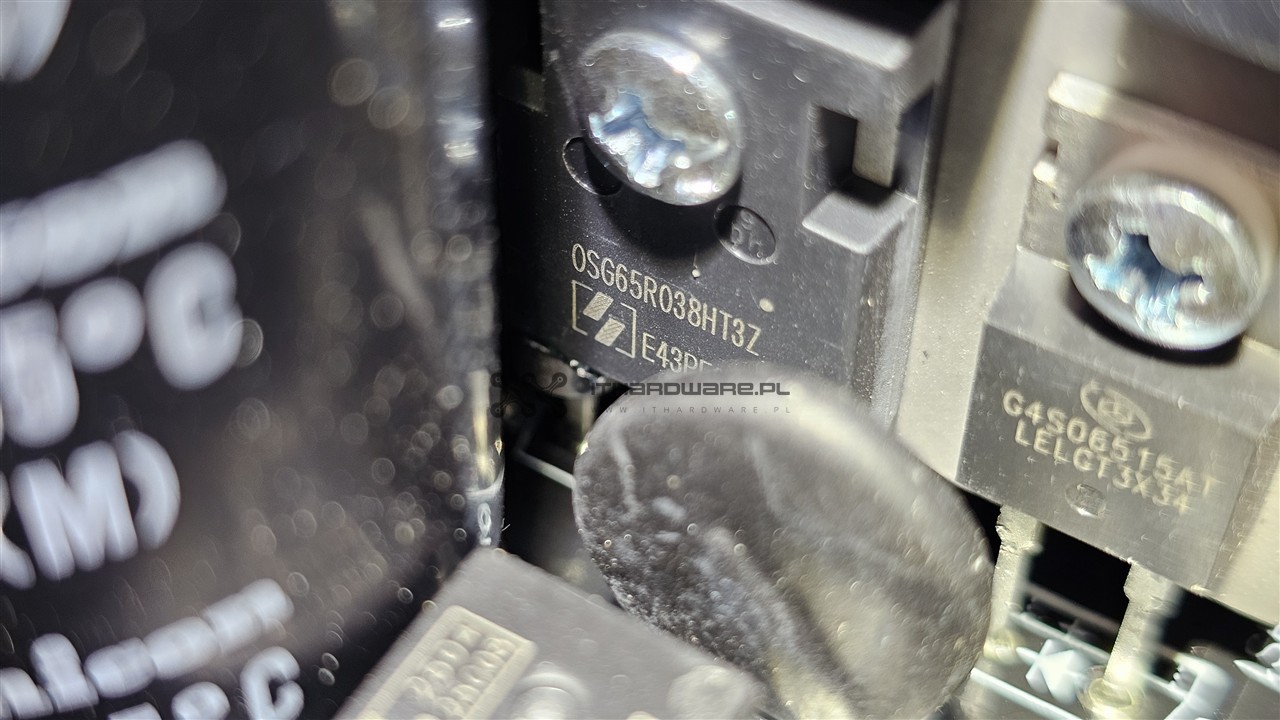

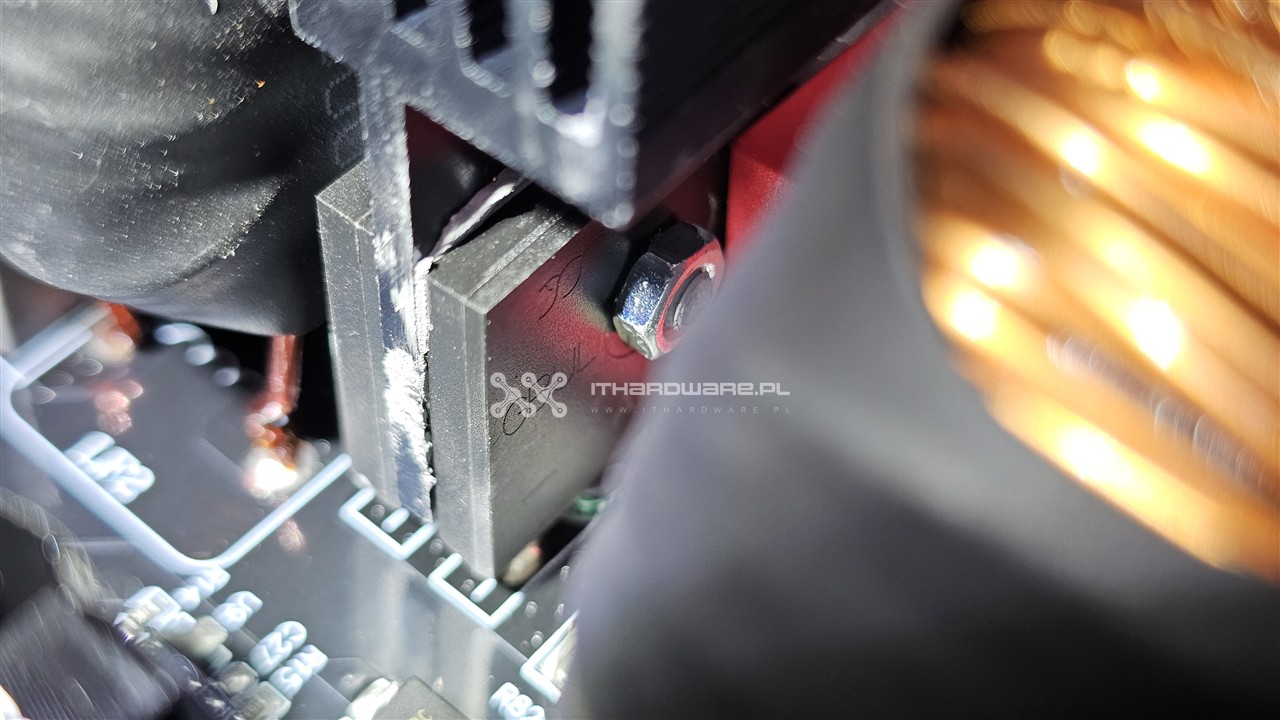

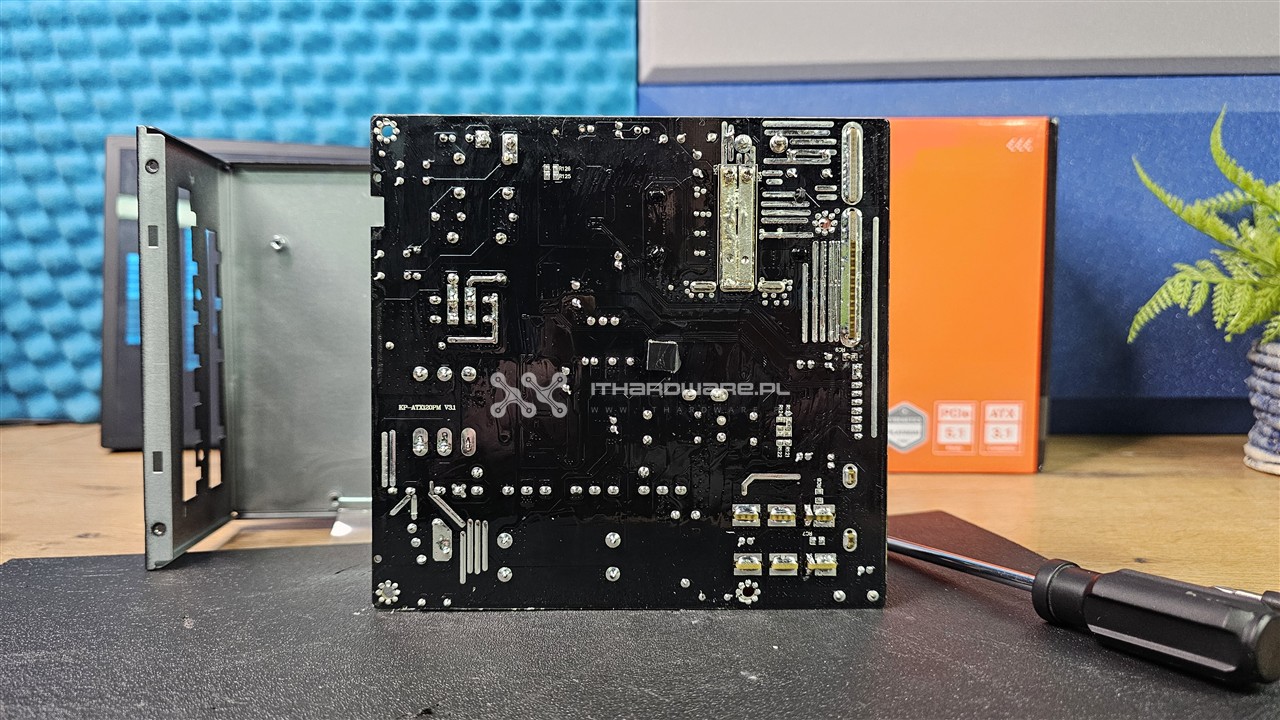

Strona pierwotna:

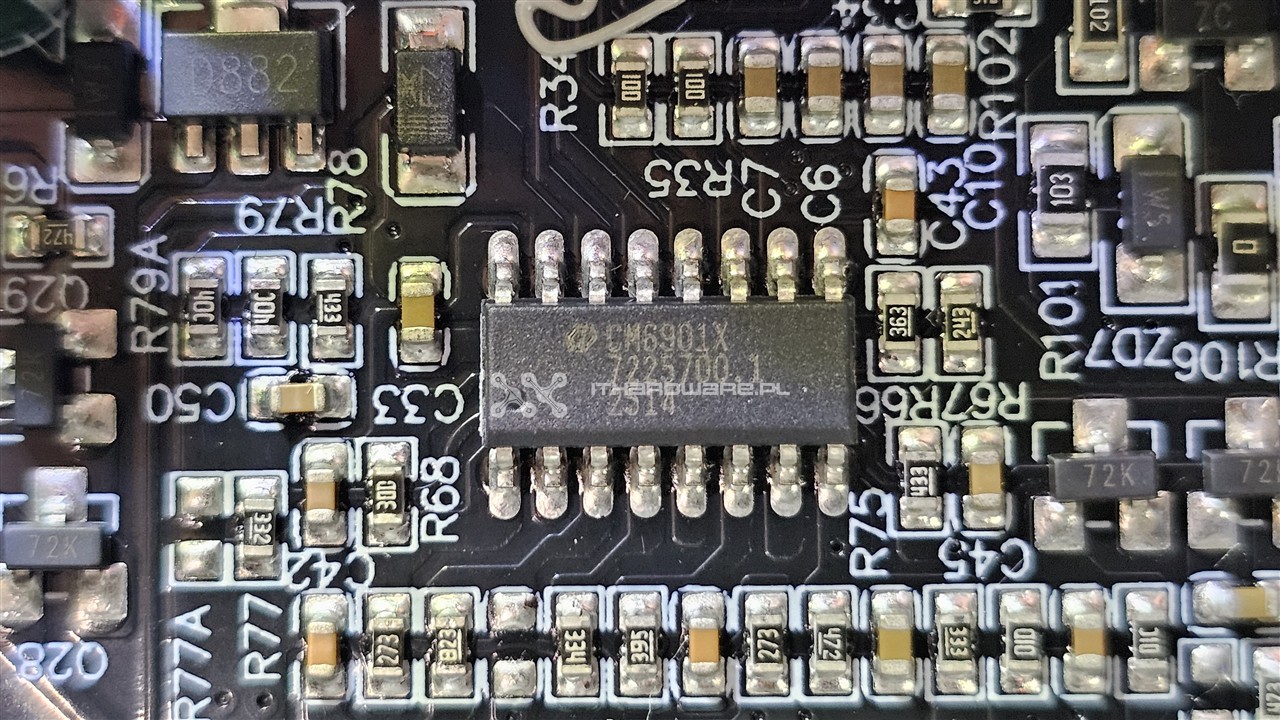

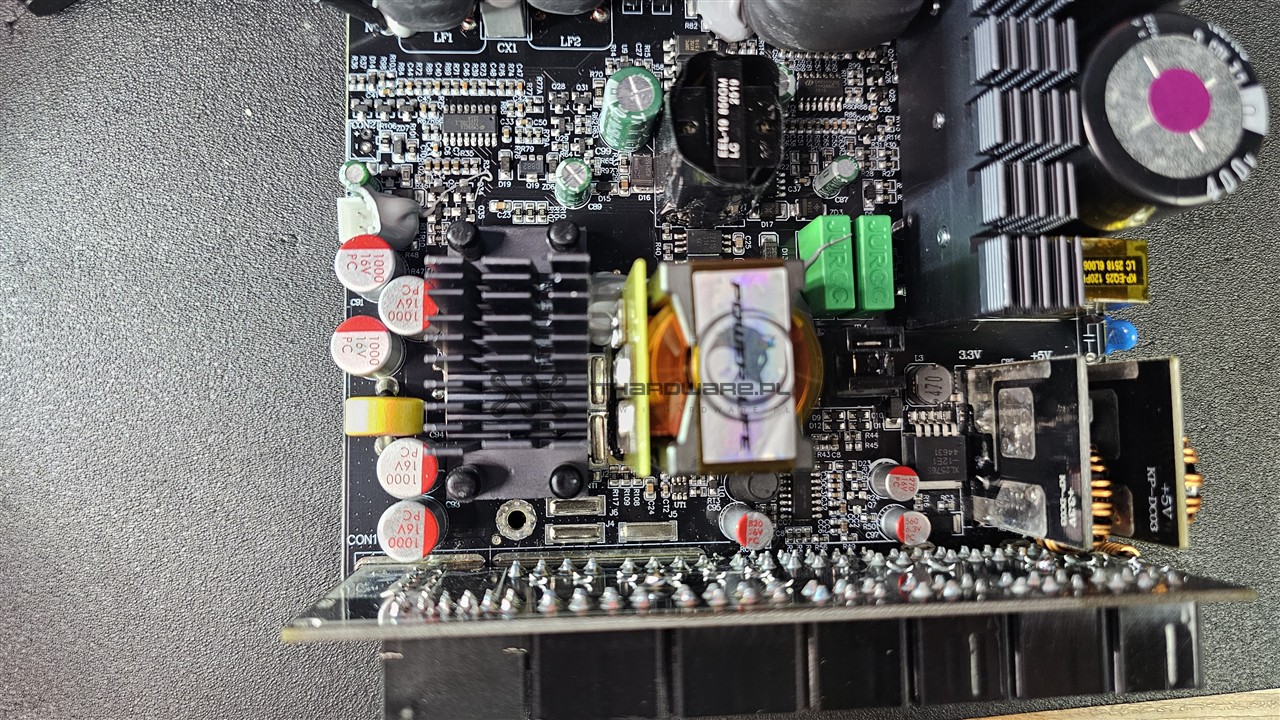

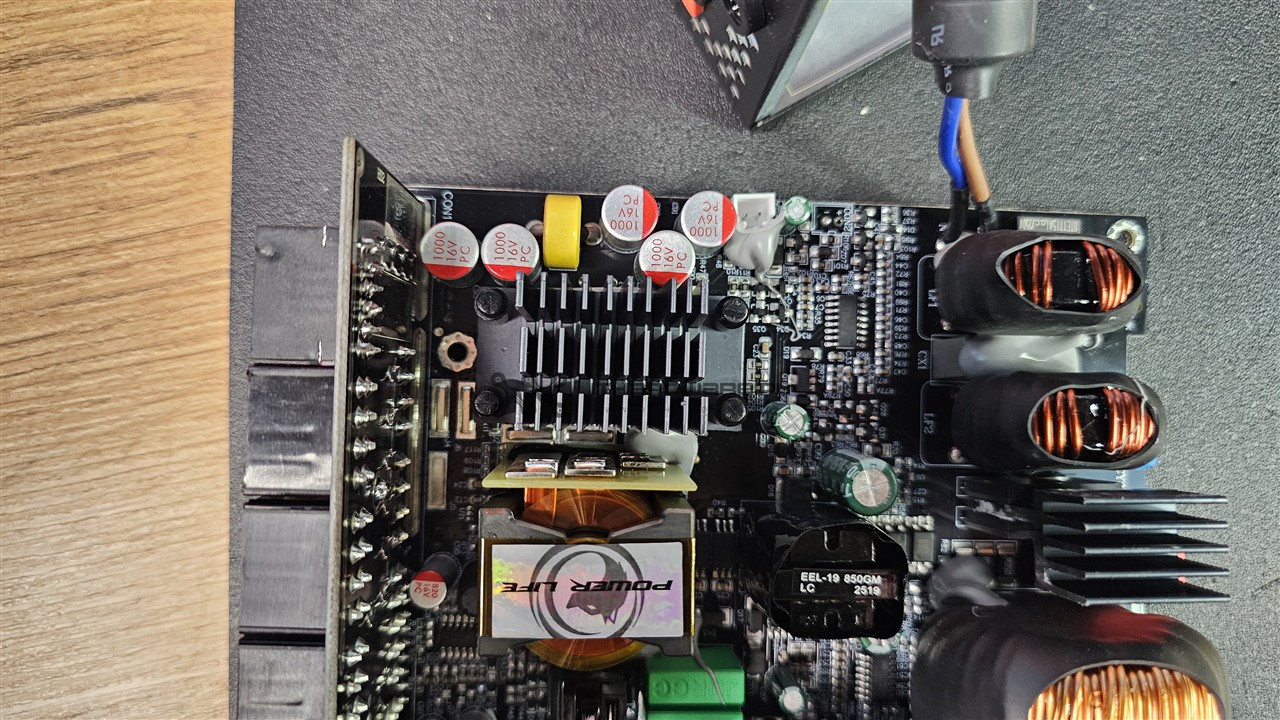

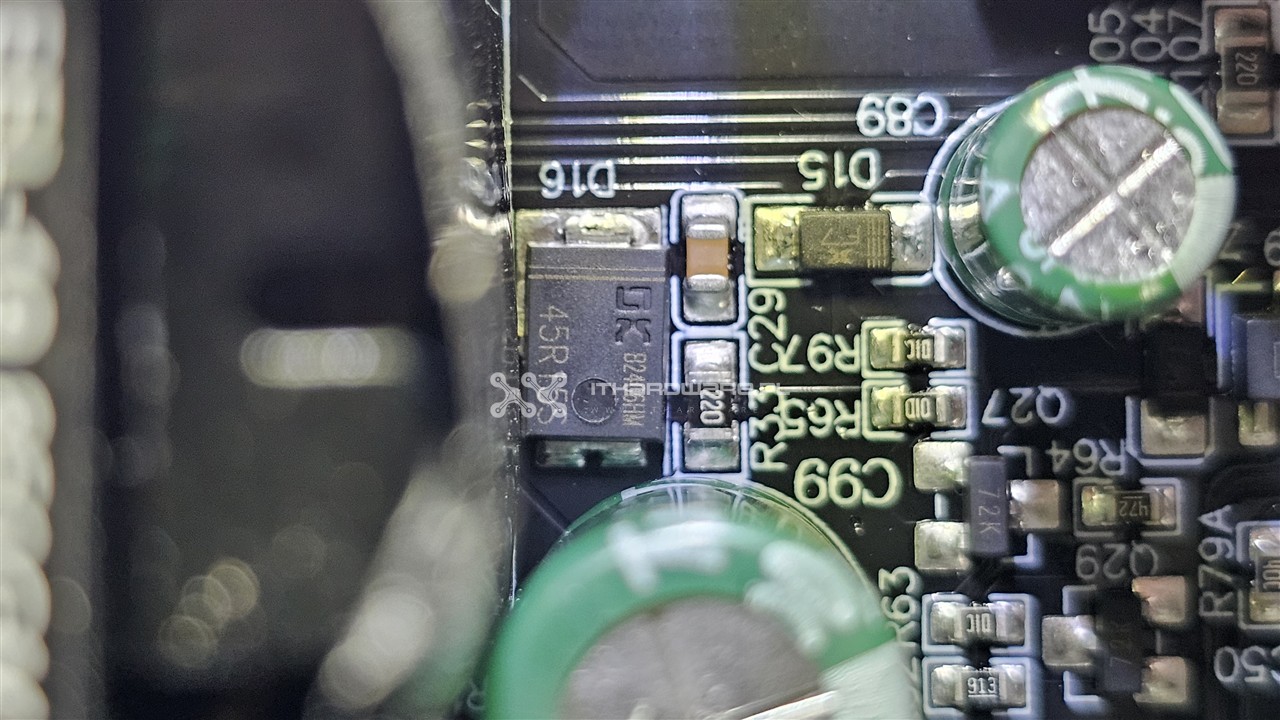

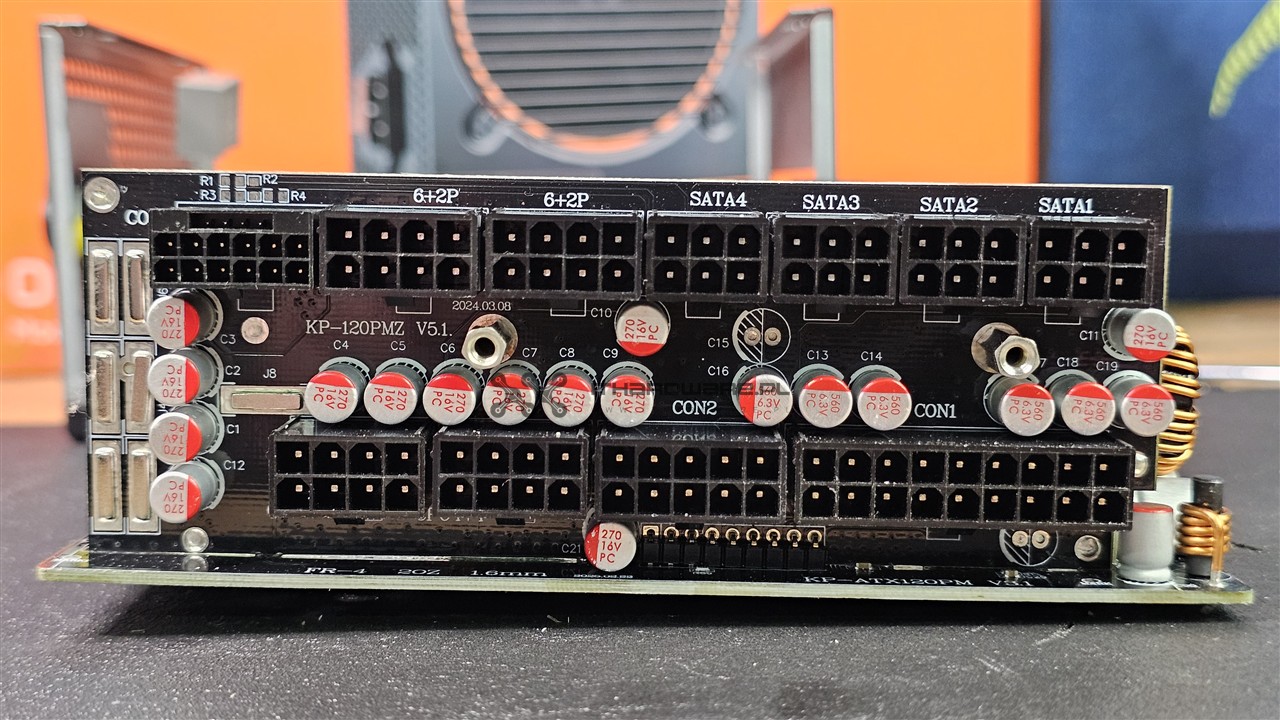

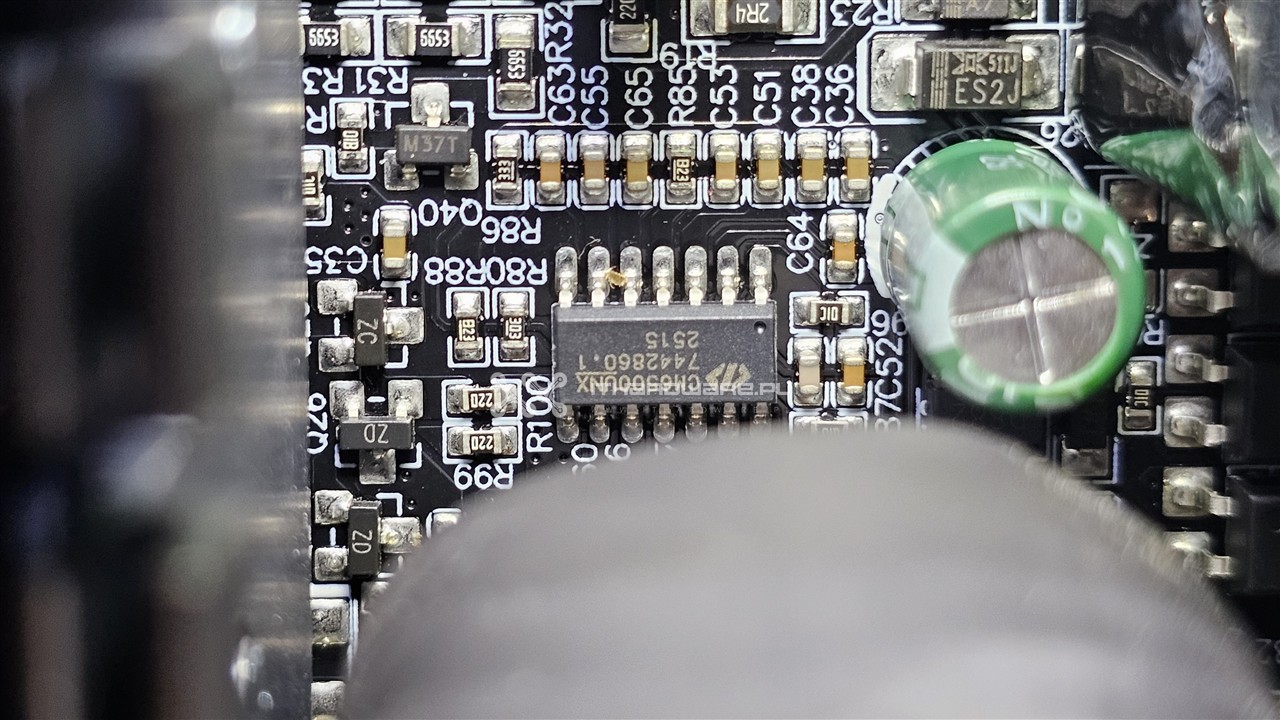

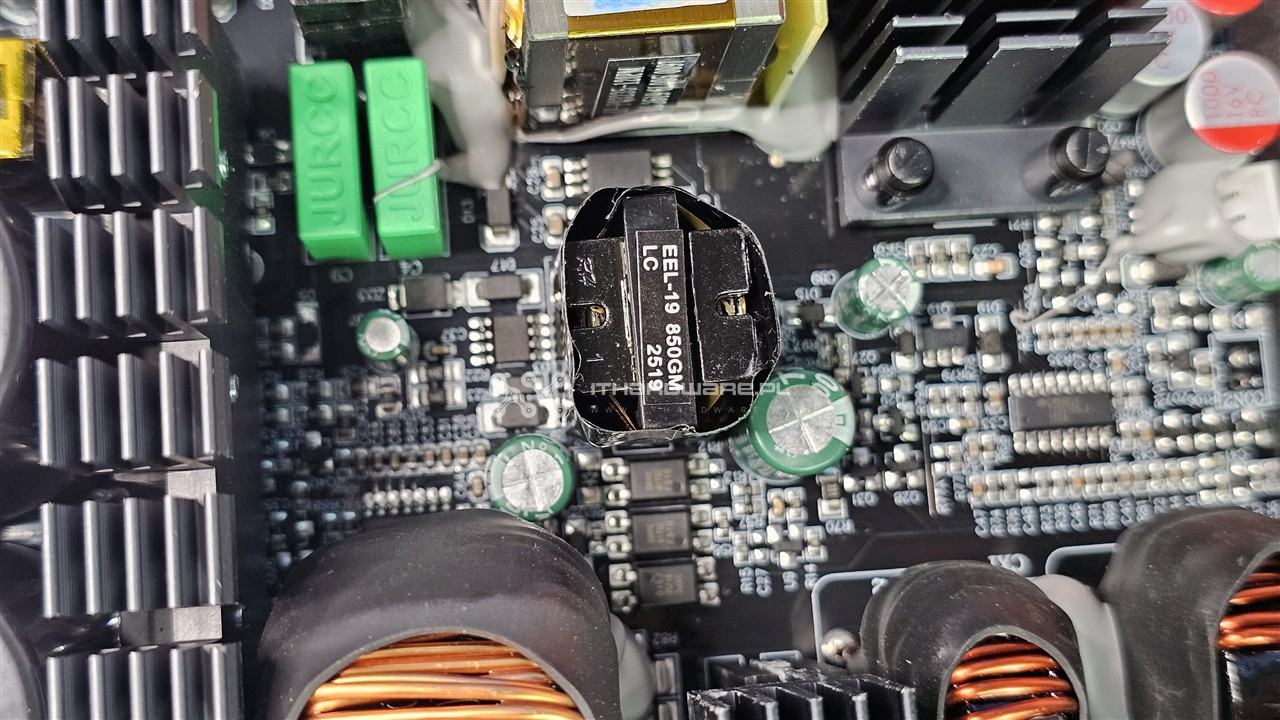

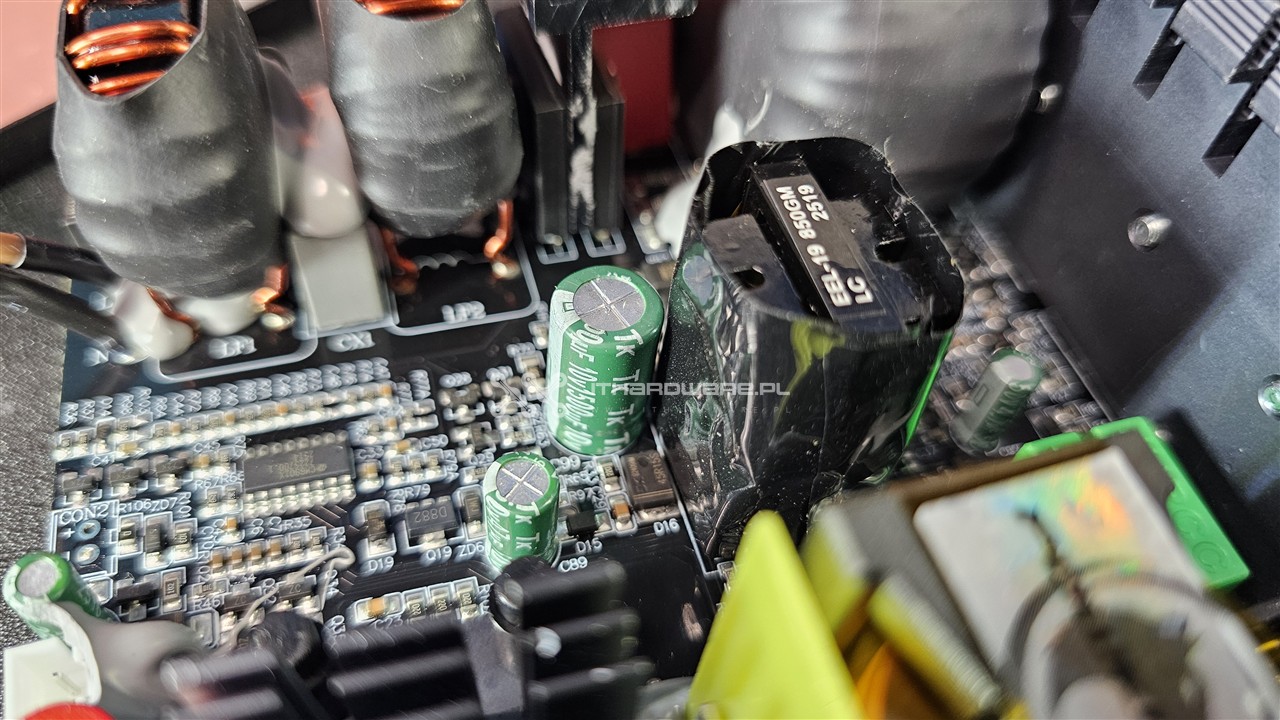

Strona wtórna:
