Tętnienia napięć

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia mogę dokładnie ocenić jego jakość oraz określić, czy (mimo odpowiednich wartości) jest bezpieczne dla naszych podzespołów. Norma ATX reguluje zakres bezpiecznych wartości dla poszczególnych napięć. Przekroczenie ich może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (niebieski ekran) lub też trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu jest brana pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), która wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3, dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Tętnienia napięć w zasilaczu SMX Okame G3 1200 W utrzymują się na bardzo dobrym poziomie i pozostają wyraźnie poniżej wartości granicznych określonych w specyfikacji ATX. Dla linii +12 V najwyższą wartość odnotowano podczas testu T6 – 25,1 mV, przy dopuszczalnym limicie 120 mV. Linia +5 V osiągnęła maksymalnie 20,6 mV (T6), co również pozostawia duży margines bezpieczeństwa względem limitu 50 mV. Najwyższe tętnienia na linii +3,3 V wyniosły 24,0 mV podczas testu T6, przy dopuszczalnych 50 mV.

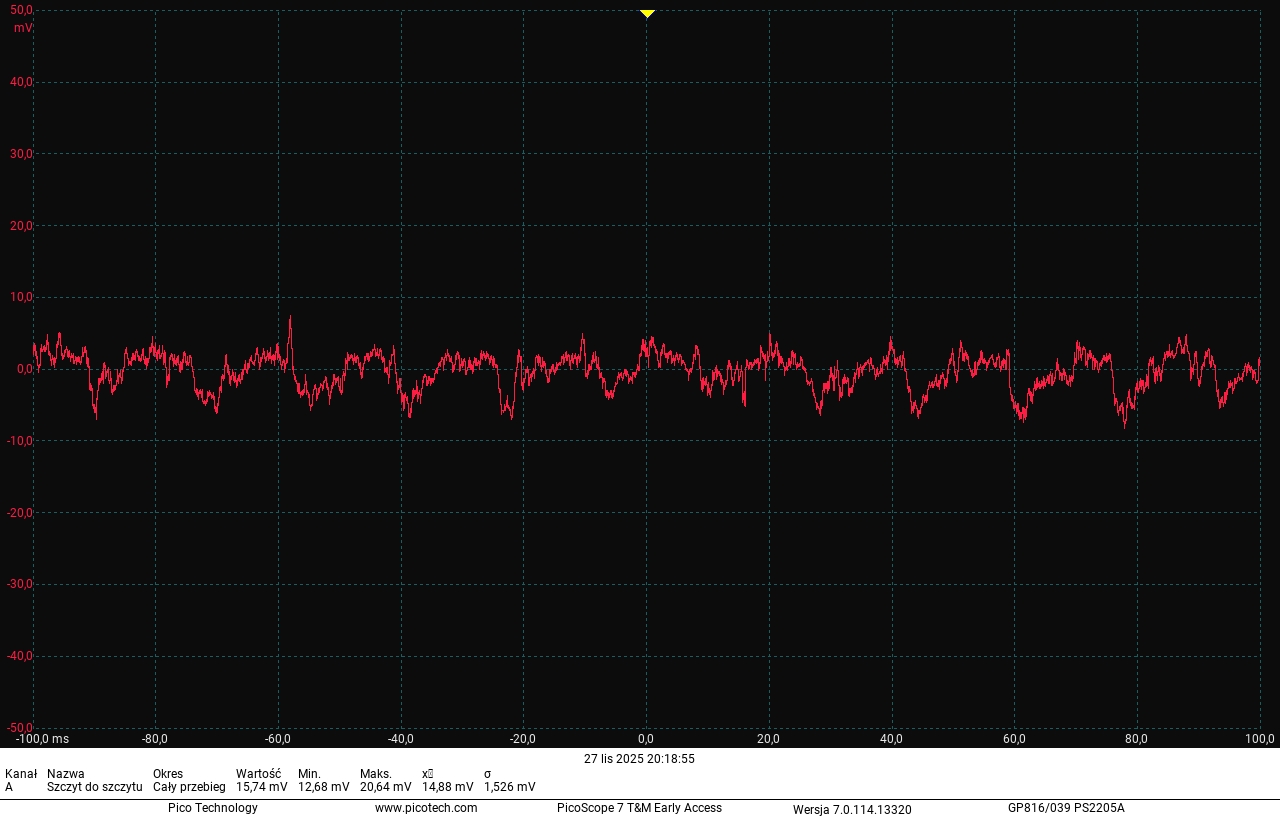

Linia 3,3 V, test T6, 100% obciążenia

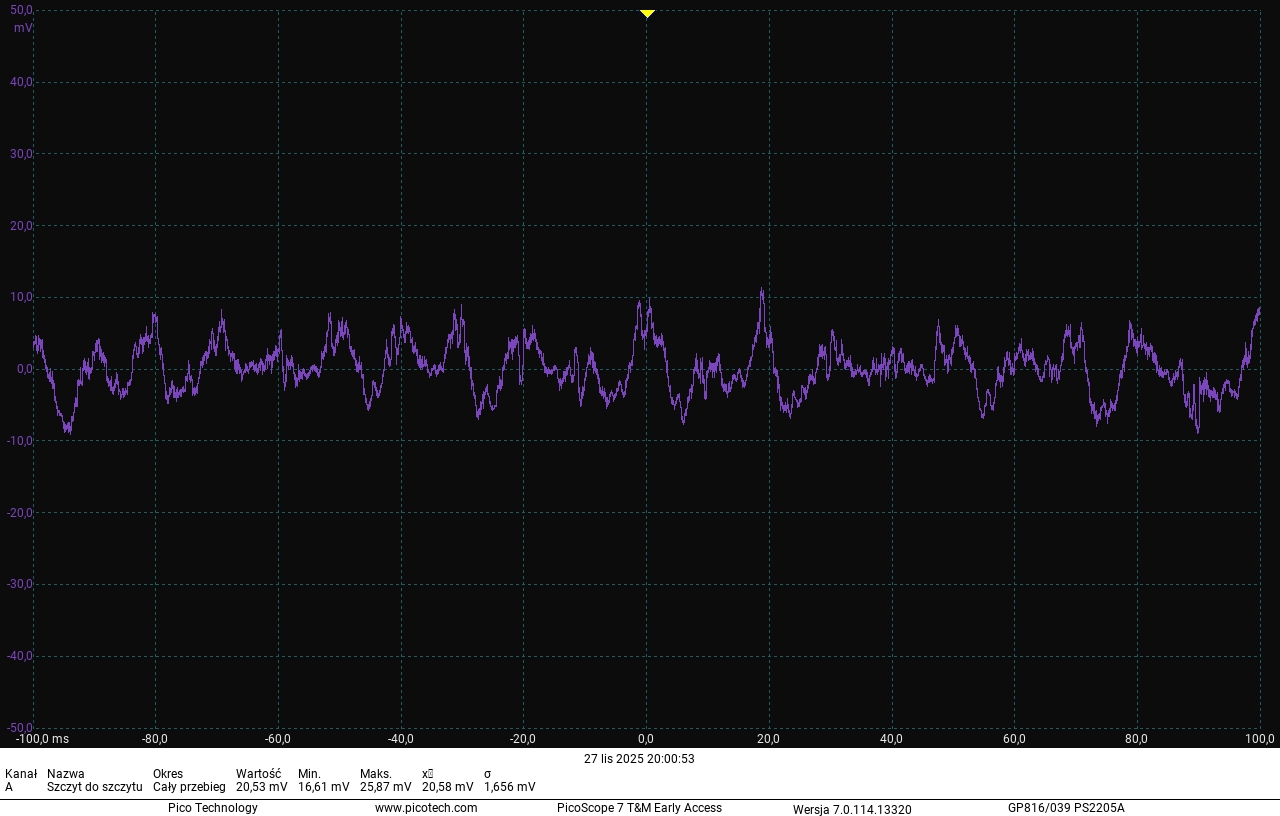

Linia 5 V, test T6, 100% obciążenia

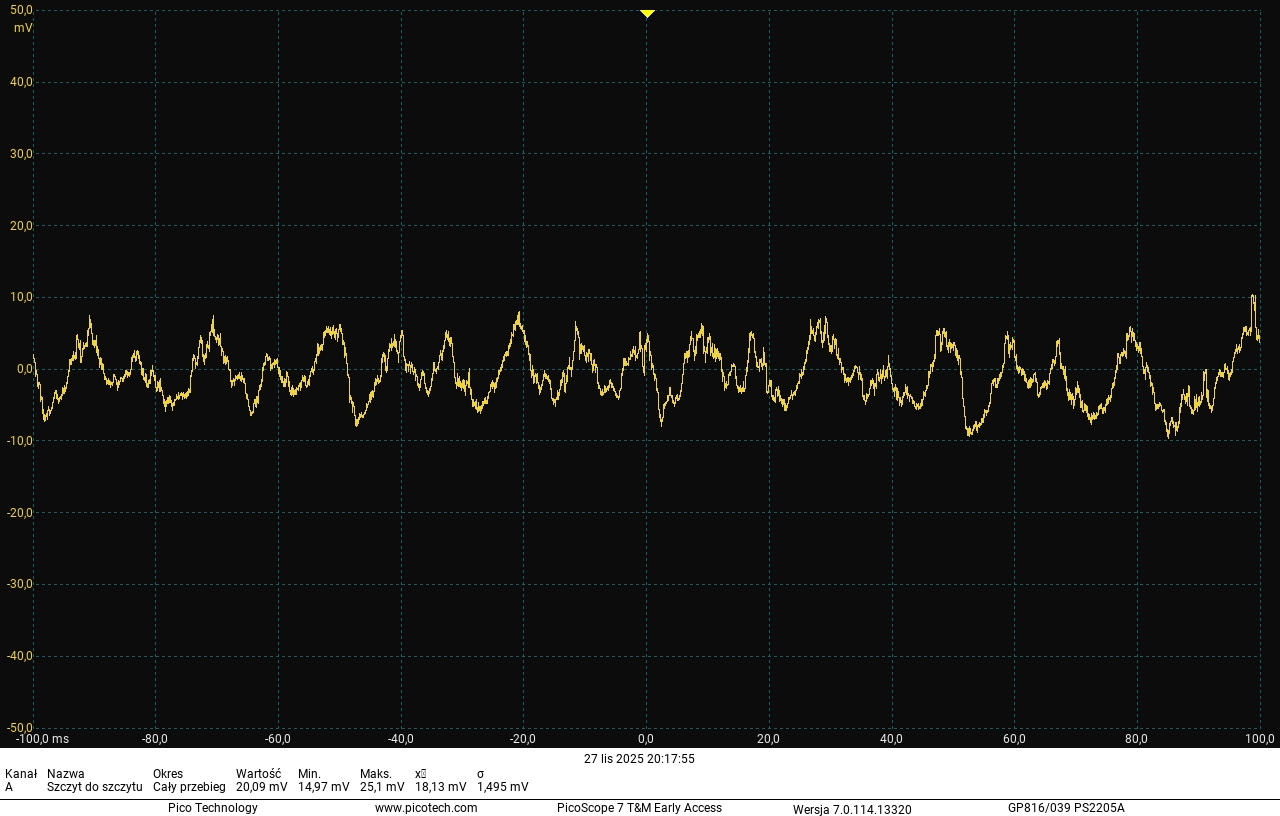

Linia 12 V, test T6, 100% obciążenia

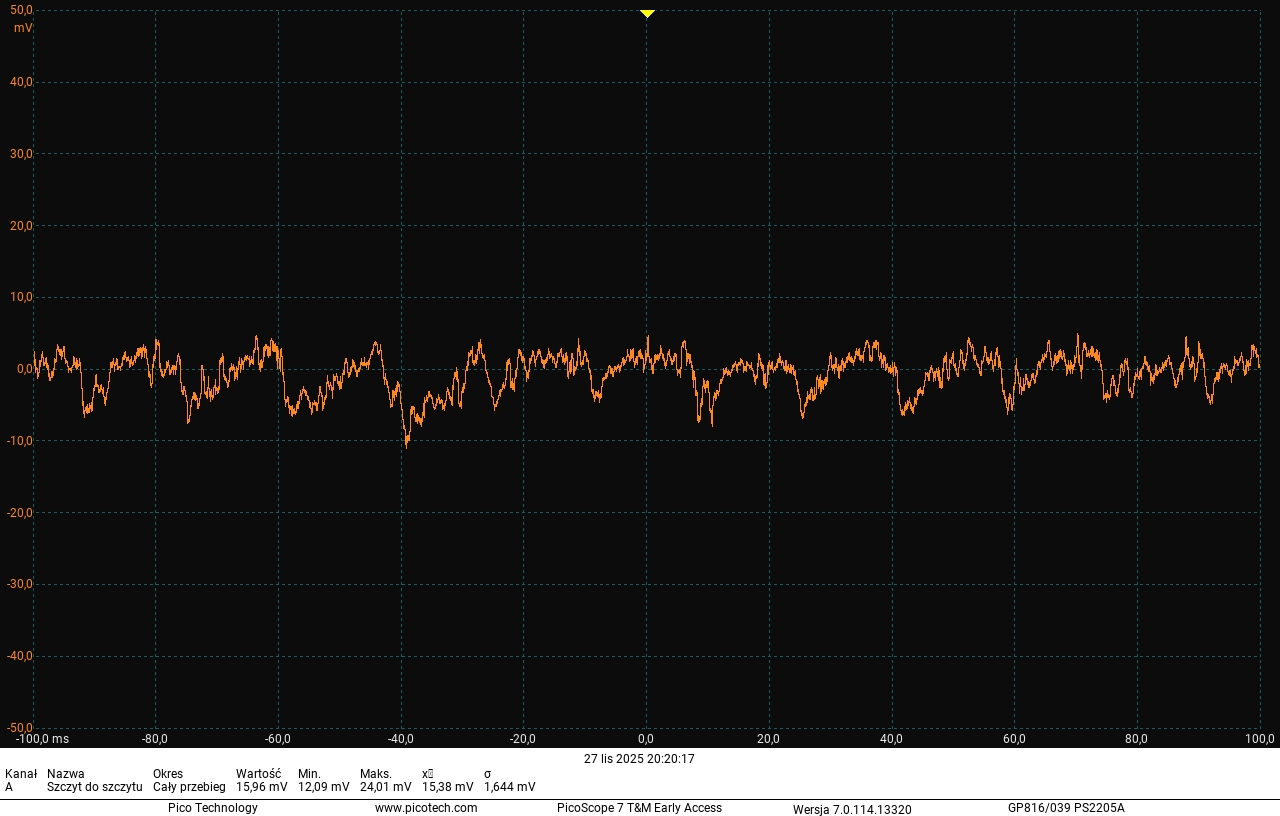

Linia 12 V, test 100% obciążenia w hot box
