Test zasilacza Asus ROG Strix 750 W - czyli gamingowy Seasonic

Analiza wnętrza Asus ROG Strix 750 W

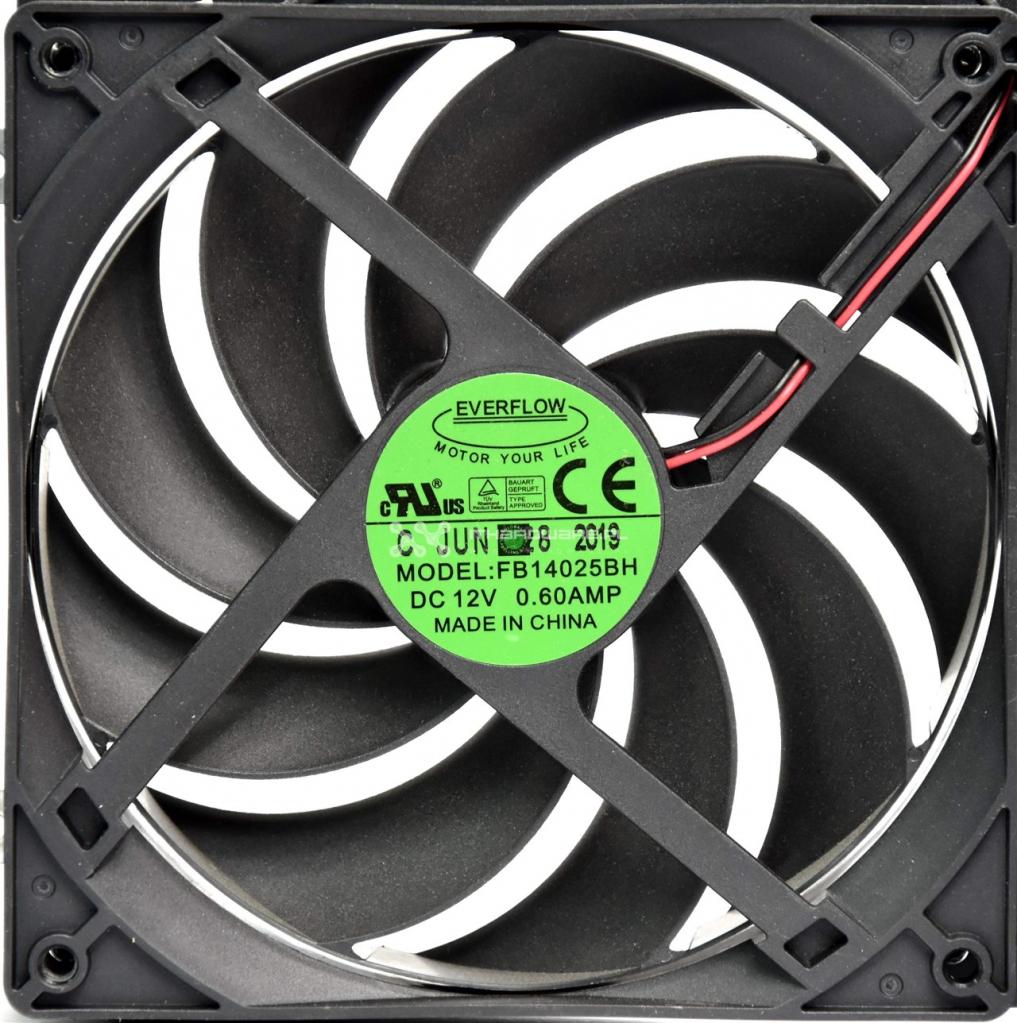

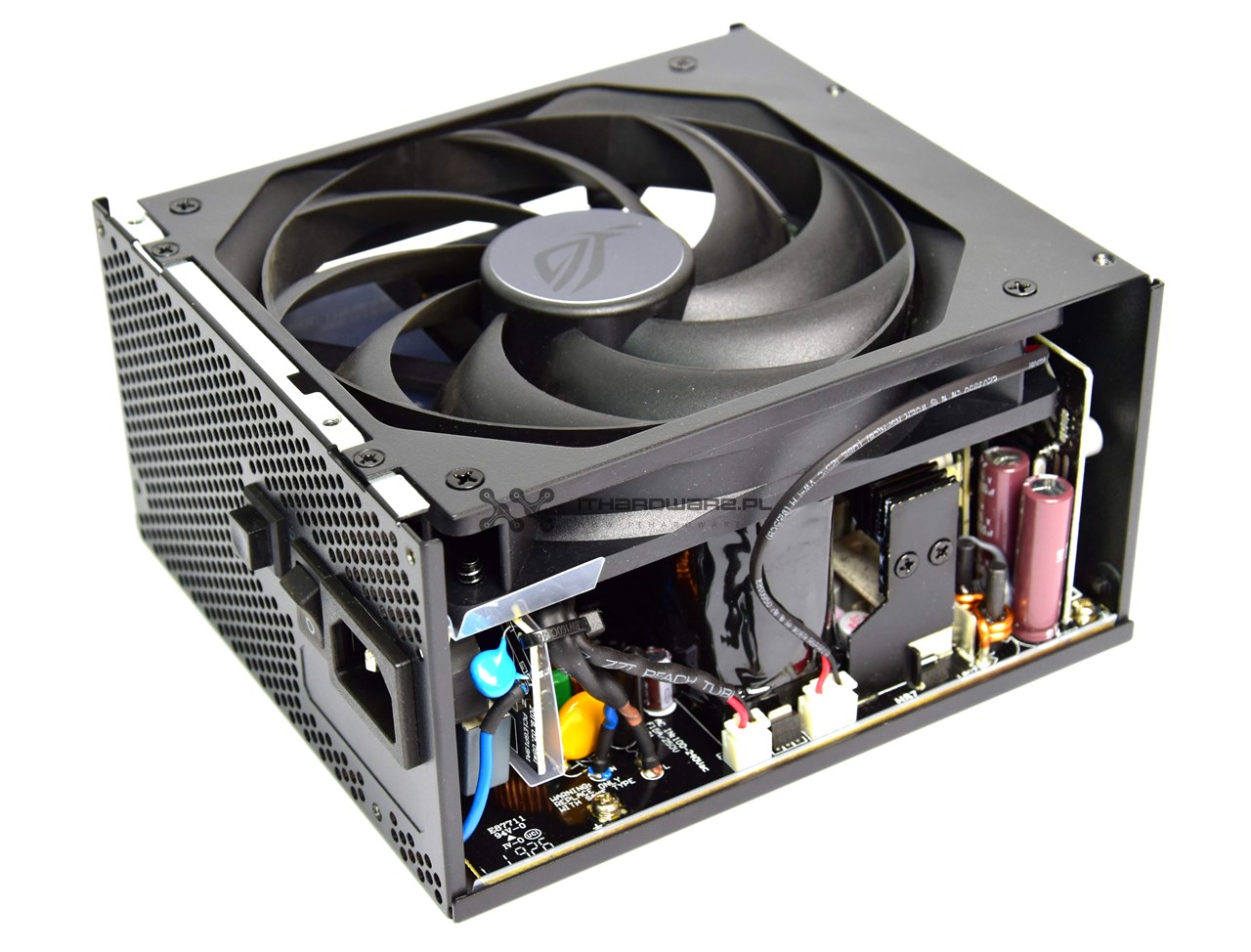

Za chłodzenie elektroniki odpowiada 135-milimetrowy wentylator Everflow FB14025BH z podwójnym łożyskiem kulkowym, o specyficznej budowie, gdzie dziewięć łopatek wirnika jest połączonych ze sobą dodatkową ramką na górnych krawędziach, a technologia ta nazywa się Axial-tech.

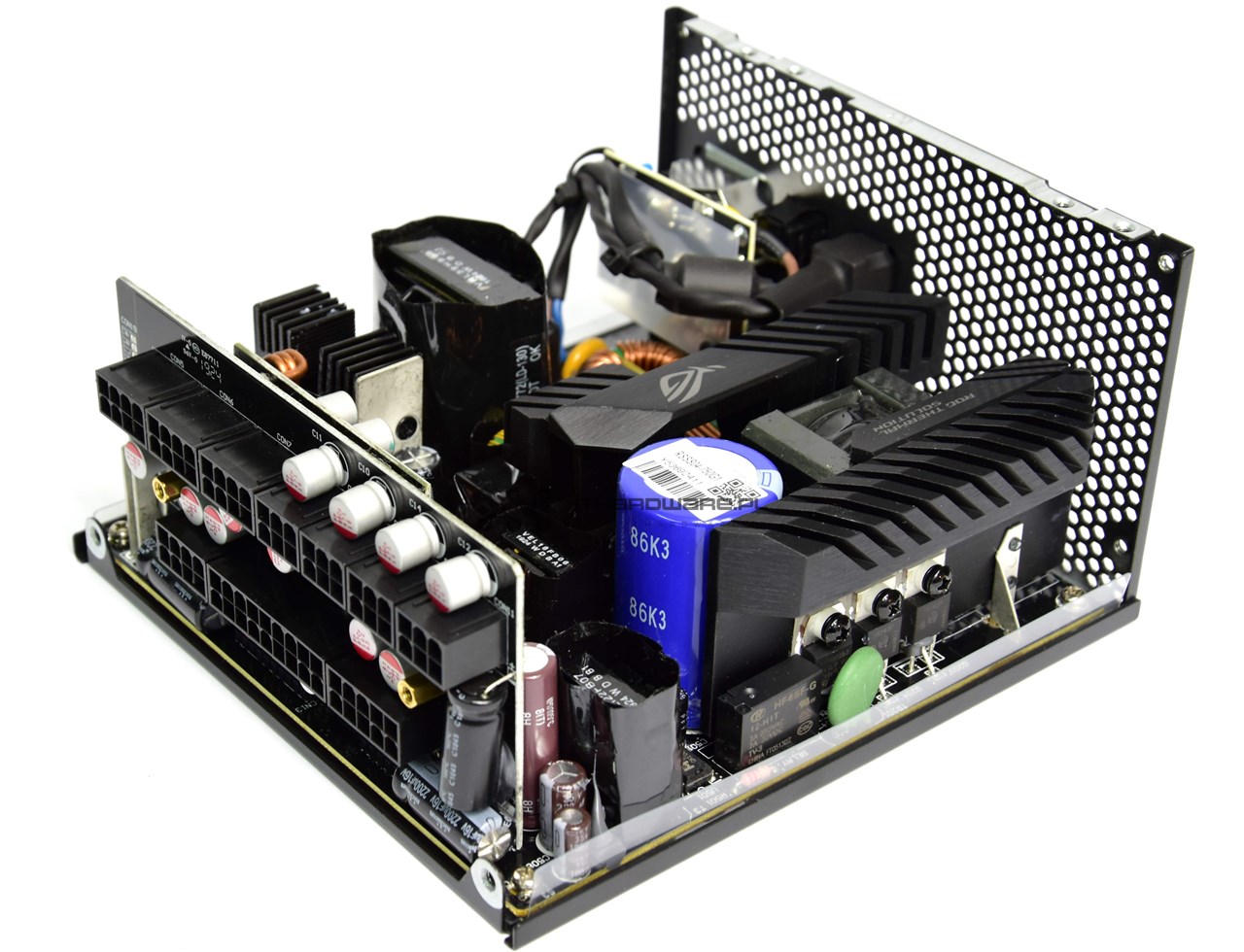

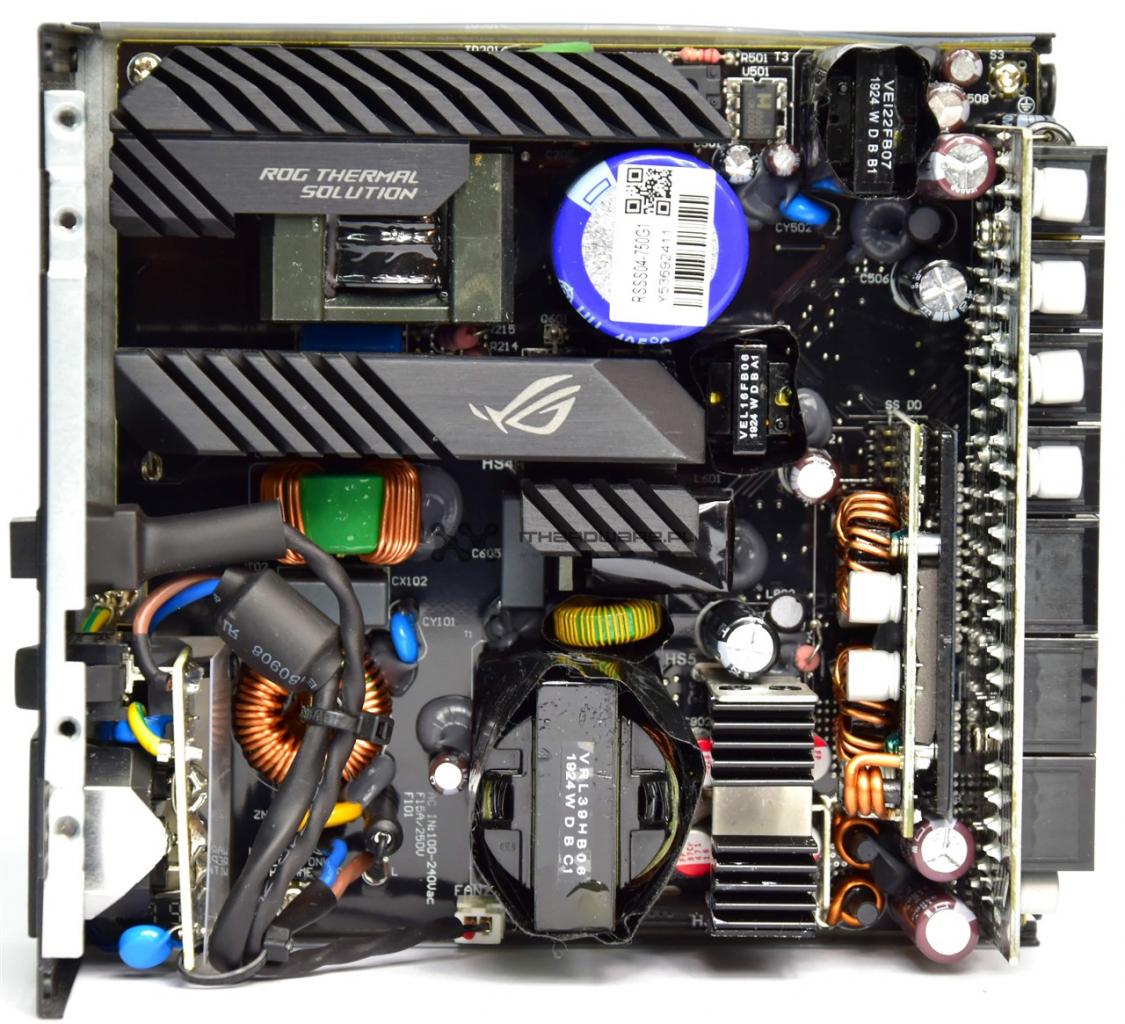

Wnętrze, podobnie jak w ROG Thor, sprawia wrażenie, jakby elektronika ledwo mieściła się w obudowie. Na ten wizualny wynik wpływają powiększone radiatory, które zajmują sporo miejsca. Do chłodzenia kluczowych elementów mamy cztery aluminiowe sztuki, które są anodowane na kolor czarny, a wzornictwem przypominają te montowane na płytach głównych serii ROG i mają o 50% większą pojemność termiczną, wg producenta zapewniając o 20% niższe temperatury, a co za tym idzie, większą żywotność elektroniki oraz opóźnione załączenie się wentylatora. Rozmieszczenie elementów jest następujące - po lewej stronie znajduje się filtr EMI, a jego pierwsza część przylutowana jest na wtyku zasilania. Druga część filtracji jest na głównym laminacie, po lewej stronie. Wyżej jest radiator mostków prostowniczych, cewka PFC, a przy górnej krawędzi kolejny duży radiator, który chłodzi elementy układu aktywnej korekcji mocy. W centralnej części jest jeszcze jeden mniejszy, który odbiera ciepło z drugiej pary tranzystorów kluczujących, zaś pierwsza chłodzona jest odpromiennikiem ciepła wspólnym z mostkami prostowniczymi. Obok cewki PFC napotykamy wysokonapięciowy kondensator filtrujący sekcji APFC. Nad transformatorem głównym mamy elementy układu LLC, a kolejne niewielkie radiatory odprowadzają ciepło z sekcji prostowania linii +12 V. W ich okolicy mamy cewki oraz baterię kondensatorów aluminiowo-polimerowych i elektrolitycznych. Po prawej stronie, na dole, znajduje się laminat z konwerterami DC-DC, a przy samej krawędzi obwód drukowany, zawierający złącza modularnego okablowania, który jest połączony spoiwem lutowniczym z głównym laminatem.

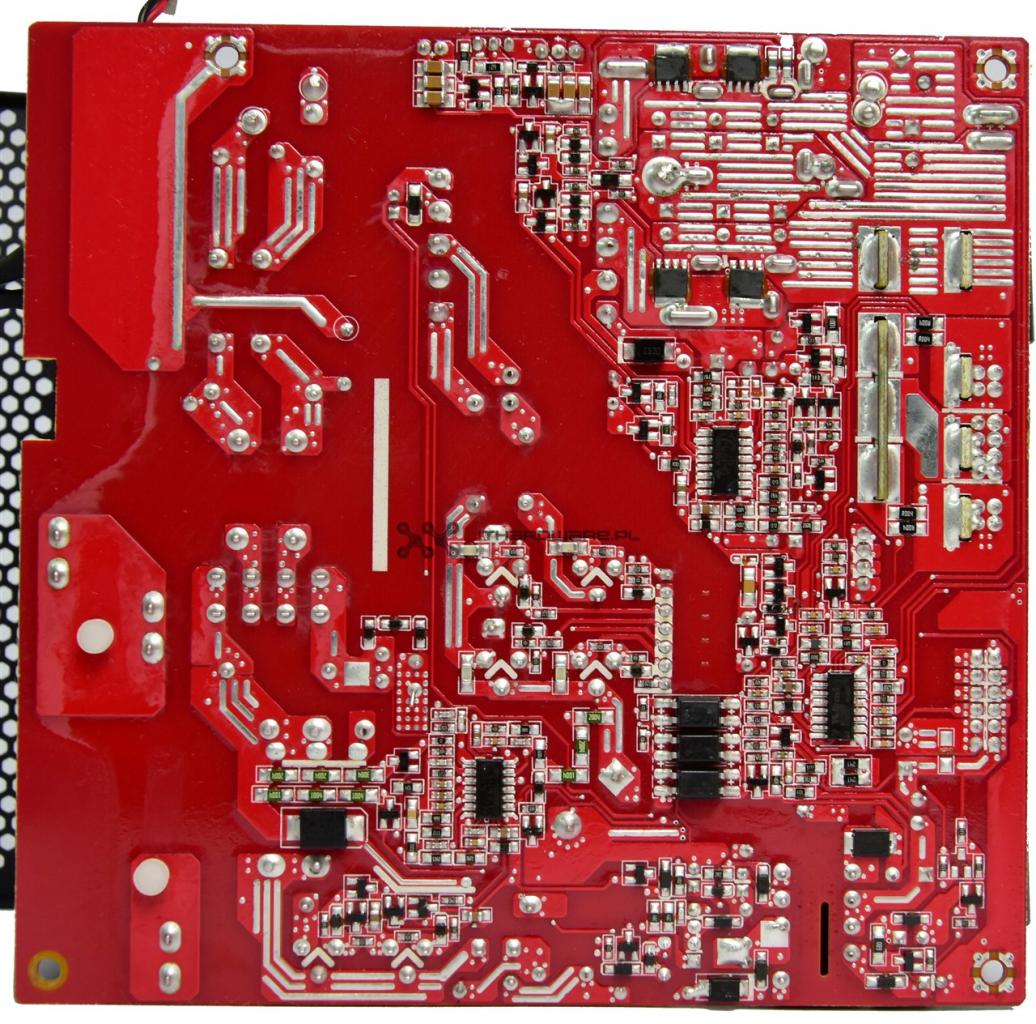

Po demontażu płyty głównej zasilacza okazuje się, że tranzystory konwerterów DC-DC zostały przeniesione na rewers PCB. Jakość lutowania jest bardzo dobra i oceniam ją na 5- w sześciostopniowej skali. Producentem OEM jest naturalnie Seasonic, a platformą Focus Plus Gold.
