Premierowy test zasilacza MSI MPG A850GF - kolejny mocny konkurent wkracza na rynek

Analiza elektroniki MSI MPG A850GF (strona pierwotna)

Etap filtrowania zaczyna się na wtyku zasilania, gdzie bezpośrednio do niego przylutowano dodatkową PCB, na której znajdziemy dwa kondensatory ceramiczne typu Y (niebieskie) i kondensator poliestrowo-metalizowany typu X. Na przewodach AC mamy ferrytowy filtr EMI.

Kolejny etap filtrowania znajduje się na głównym laminacie oraz pionowej płytce przy krawędzi PSU:

• dwie cewki z rdzeniem ferrytowym,

• warystor,

• bezpiecznik rurkowy,

• jeden kondensator poliestrowo-metalizowany typu X (pomarańczowy) i drugi szary za mostkami prostowniczymi,

• kolejne dwa kondensatory ceramiczne typu Y (niebieskie dyskowe za mostkami prostowniczymi).

Etap filtracji napięcia wejściowego jest bardzo dobry. Za tą sekcją znajduje się aluminiowy radiator, do którego przylegają dwa 15 A mostki prostownicze GBU15L06, połączone równolegle.

W układzie APFC mamy jeden wysokonapięciowy kondensator filtrujący japońskiej produkcji Nippon Chemi-Con - serii KMZ o pojemności 680 µF na 450 V i certyfikowany do pracy przy maksymalnej temperaturze 105 °C. Jego żywotność wynosi 2000 godzin.

W układzie aktywnego PFC znajdziemy dwa MOSFETy Infineon IPA60R099P7. Cechują się one parametrem RDS(on) na poziomie 99 mΩ i mogą dostarczyć do 31 A w trybie ciągłym przy 25 °C. Ponadto mamy 8-amperową diodę Schottky’ego STMicroelectronics FFSPF0865A. Między cewką a kondensatorem jest termistor NTC oraz przekaźnik, które realizują zabezpieczenie przed dużymi prądami rozruchowymi.

Za kondensatorem APFC mamy dwa tranzystory kluczujące działające w topologii pół mostu. Niestety nie mogłem ich odczytać, ale nie widze tutaj oszczędności, więc podejrzewam dobre MOSFET-y marki Infneon lub ON.

Kontroler rezonansowy CM9601T6X znajduje się na stronie lutowania, a cały układ mamy w centralnej części zasilacza przed samym transformatorem głównym.

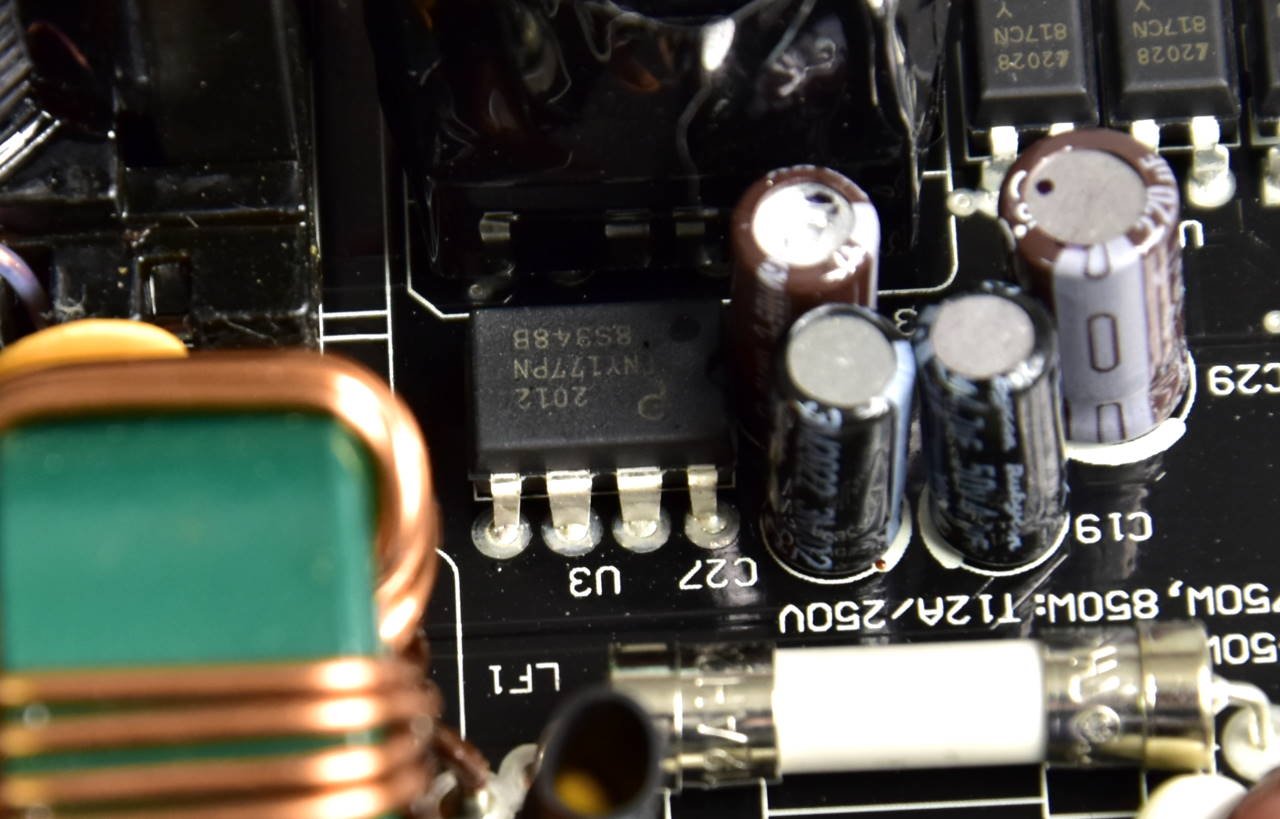

Obok radiatora znajduje się kontroler PWM układu 5 Vsb TNY177PN.
