Budowa i tryby pracy

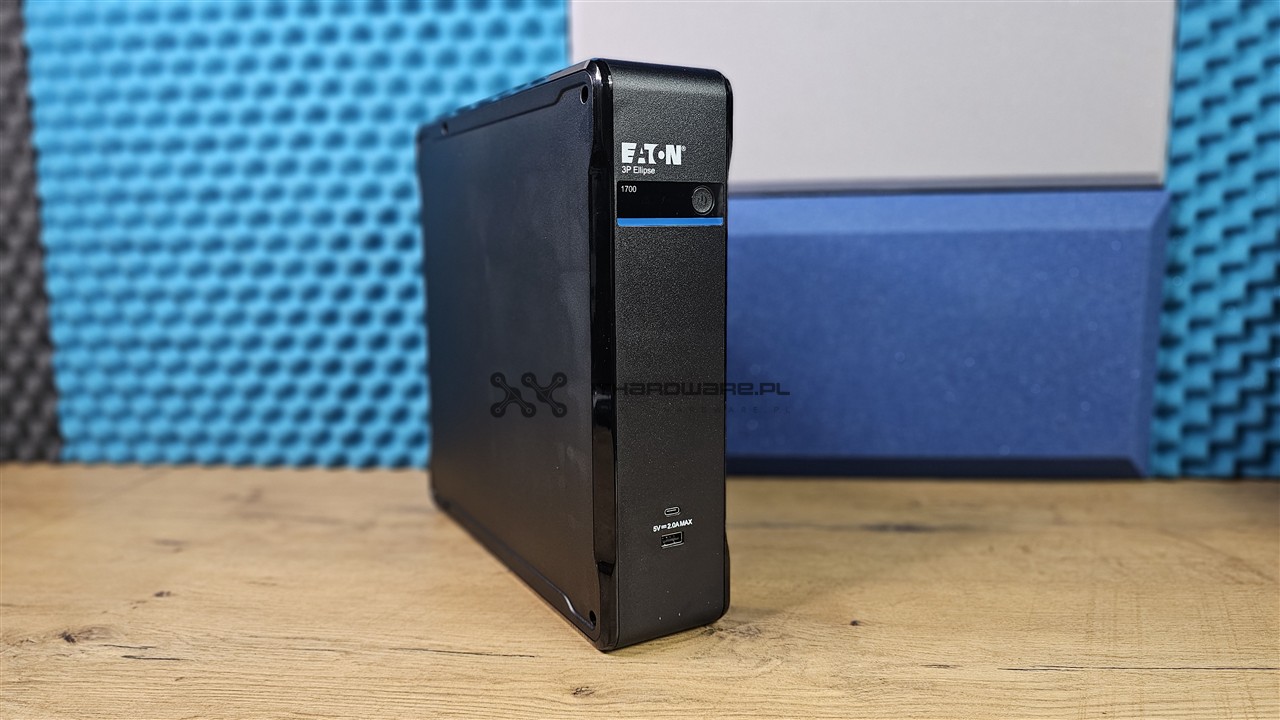

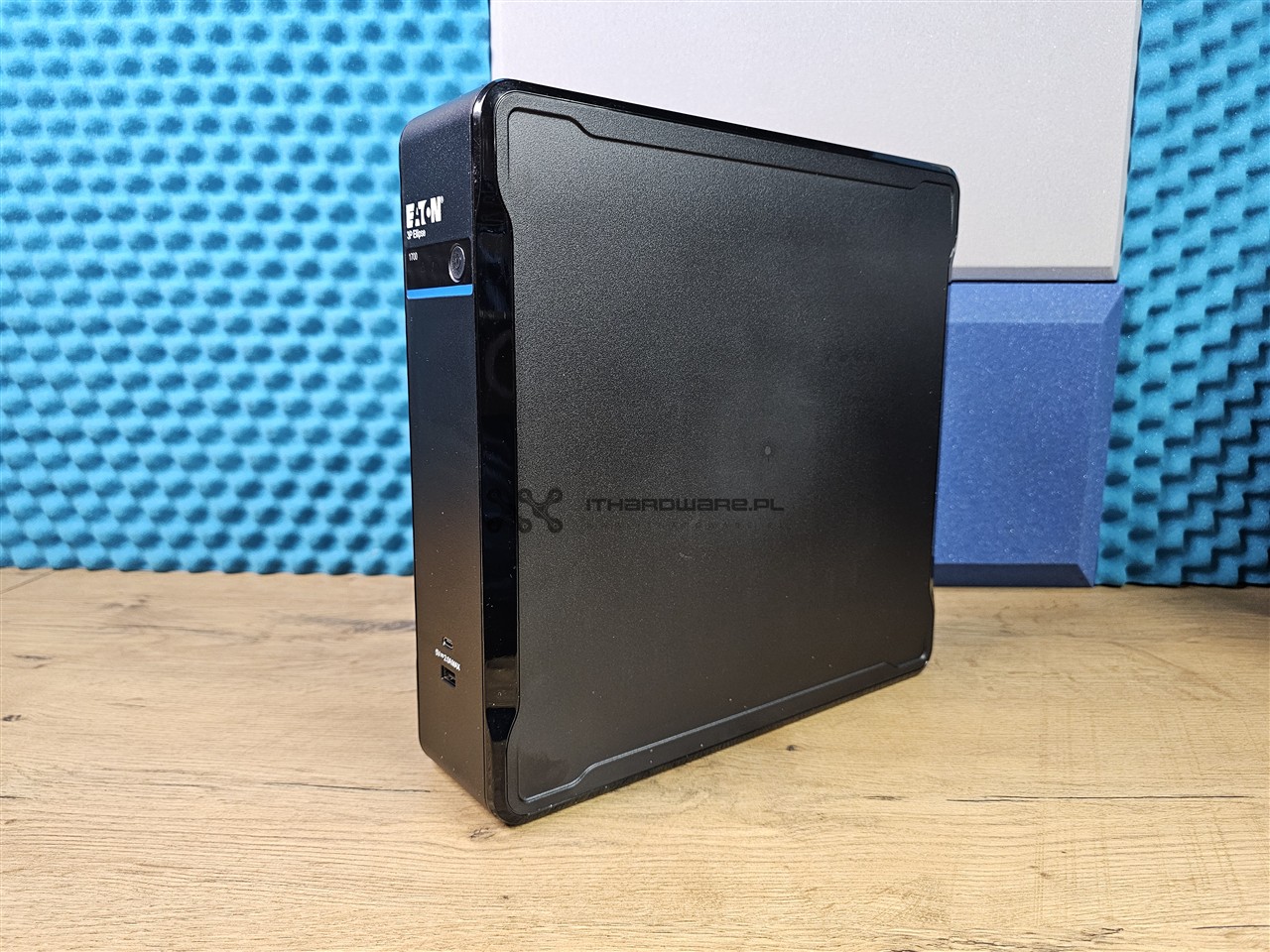

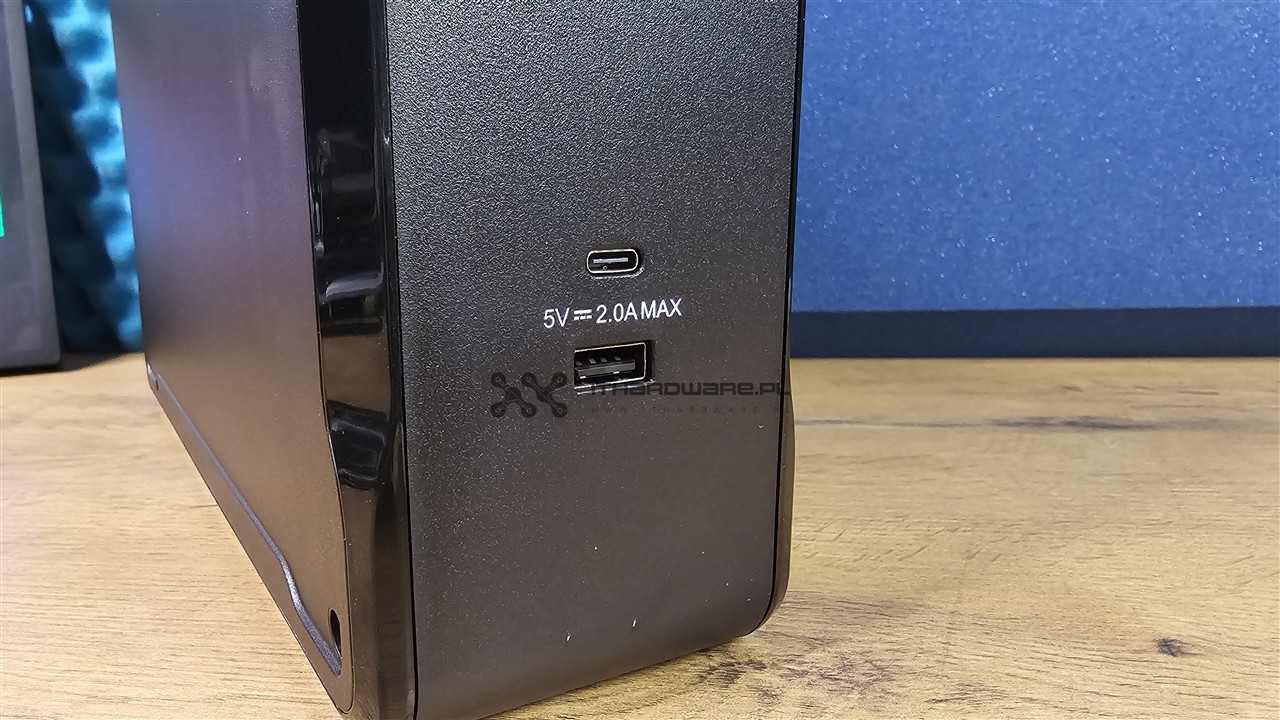

Eaton 3P Ellipse 1700 USB to zasilacz awaryjny w klasycznej obudowie typu tower o wymiarach 312 × 305 × 81 mm i masie 7,8 kg. Gabarytowo jest to sprzęt zgodny ze standardami tej klasy mocy, a płaska forma ułatwia jego ustawienie także w ciasnych przestrzeniach – na przykład pod biurkiem lub na półce RTV. Obudowa została wykonana z solidnego, matowego tworzywa sztucznego, które sprawia wrażenie trwałego i dobrze spasowanego. Na froncie urządzenia producent umieścił dwa porty ładowania: jeden USB typu A oraz jeden USB typu C (5 V, łącznie do 2 A), co pozwala na jednoczesne ładowanie np. kontrolera i telefonu.
Panel złącz i gniazd

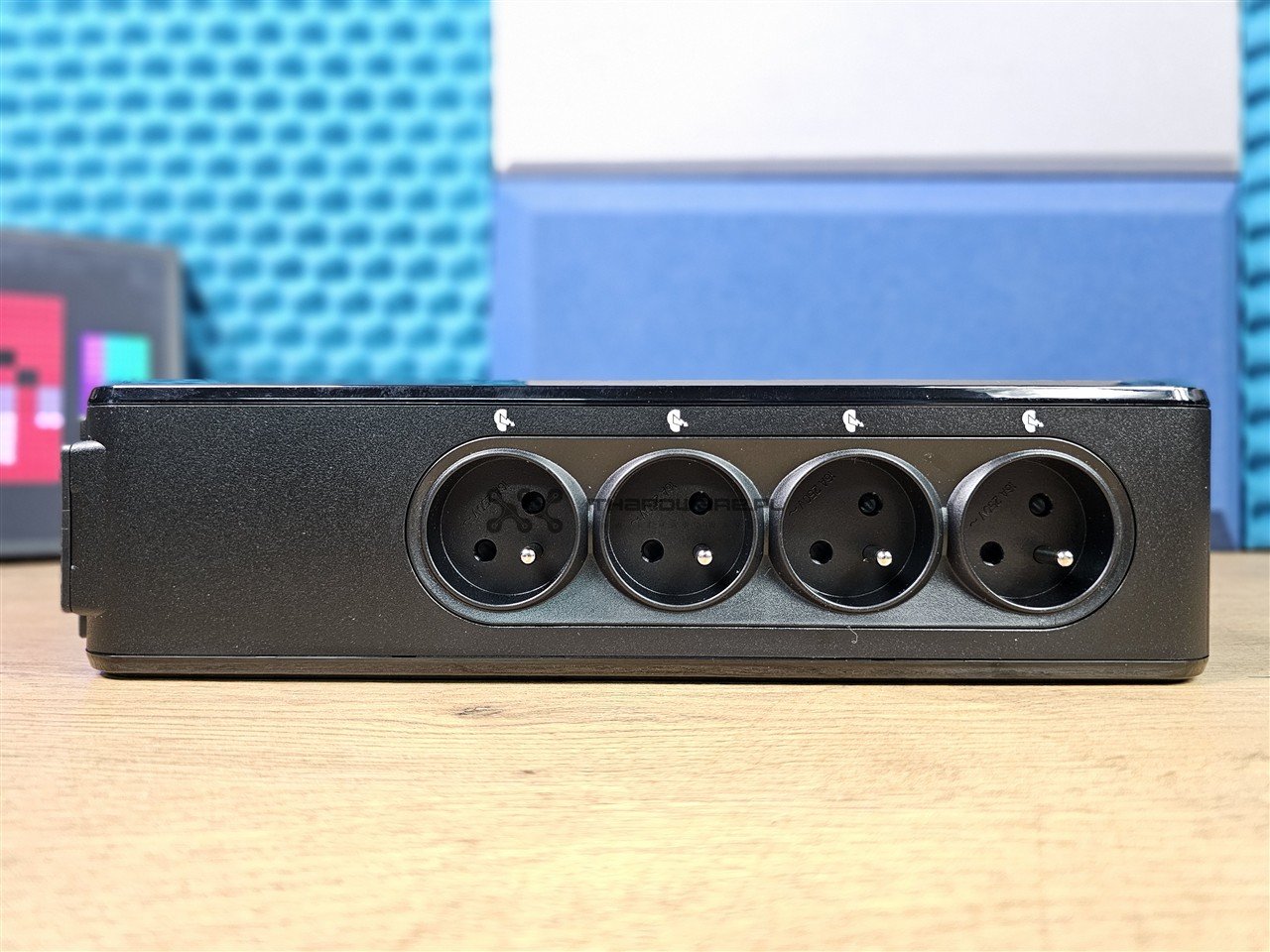

Panel tylny modelu Eaton 3P Ellipse 1700 USB zawiera zestaw ośmiu wyjściowych gniazd zasilających w standardzie Typ E (CEE 7/5), spotykanym powszechnie w domowych instalacjach elektrycznych w Polsce. Cztery z nich oferują pełne podtrzymanie bateryjne wraz z ochroną przeciwprzepięciową, natomiast pozostałe cztery działają wyłącznie jako listwa zabezpieczająca przed przepięciami. Taki podział umożliwia selektywne zasilanie urządzeń kluczowych, jak PC czy konsola, oraz jednoczesną ochronę peryferiów, np. głośników czy monitorów.
Oprócz gniazd zasilających, na tylnym panelu znalazło się również złącze USB-B do komunikacji z komputerem, służące do współpracy z oprogramowaniem Eaton UPS Companion. Zasilacz wyposażono także w resetowalny bezpiecznik 10 A pełniący funkcję ochrony wejściowej. W testowanym modelu nie znajdziemy złącza sieciowego RJ45 ani portu szeregowego – producent postawił na prostotę i skuteczność w zastosowaniach domowych oraz biurowych. Wejście zasilające zrealizowano w formacie IEC C14, do którego należy podłączyć standardowy kabel zasilający.
Wymiana akumulatorów

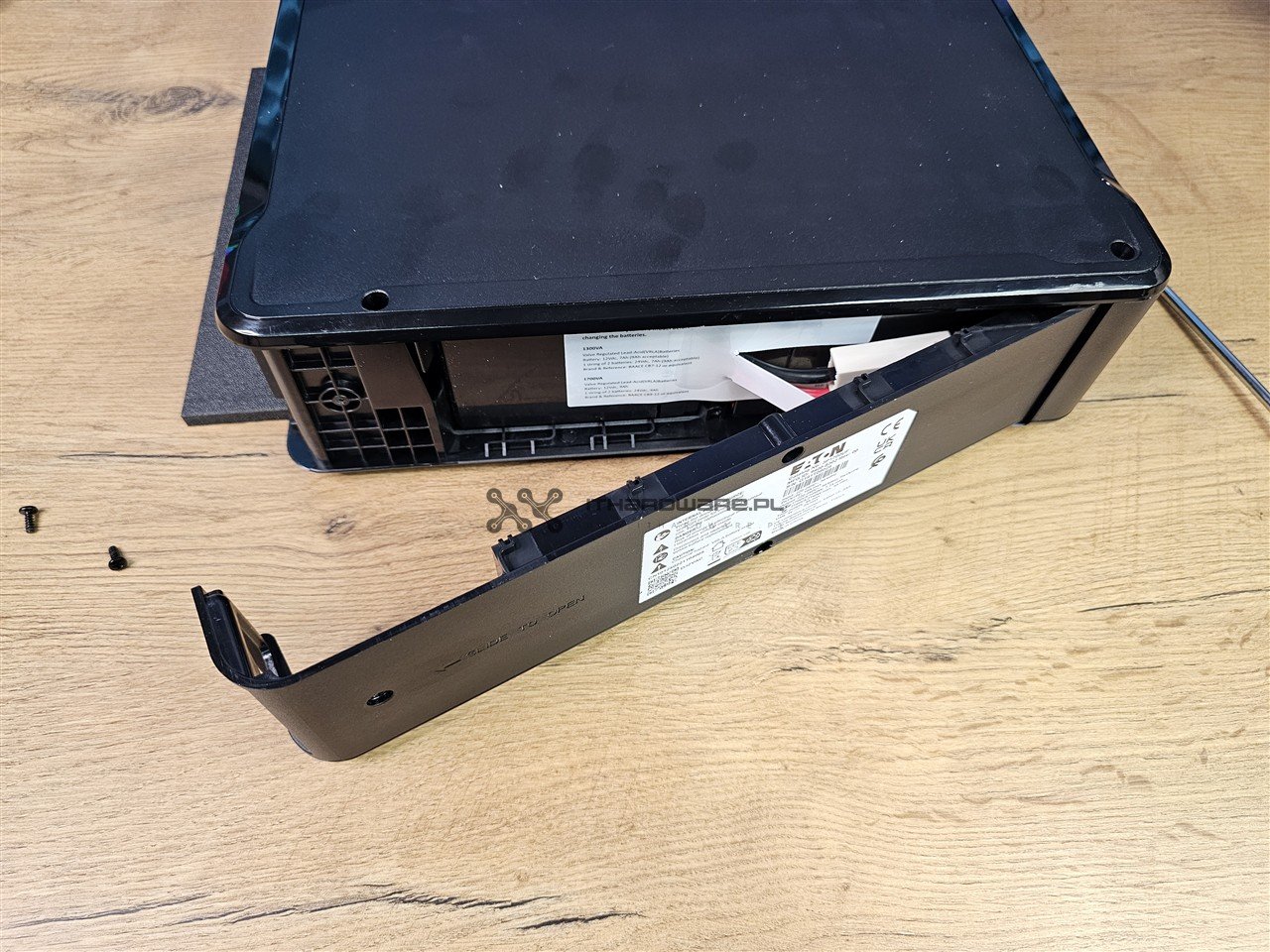

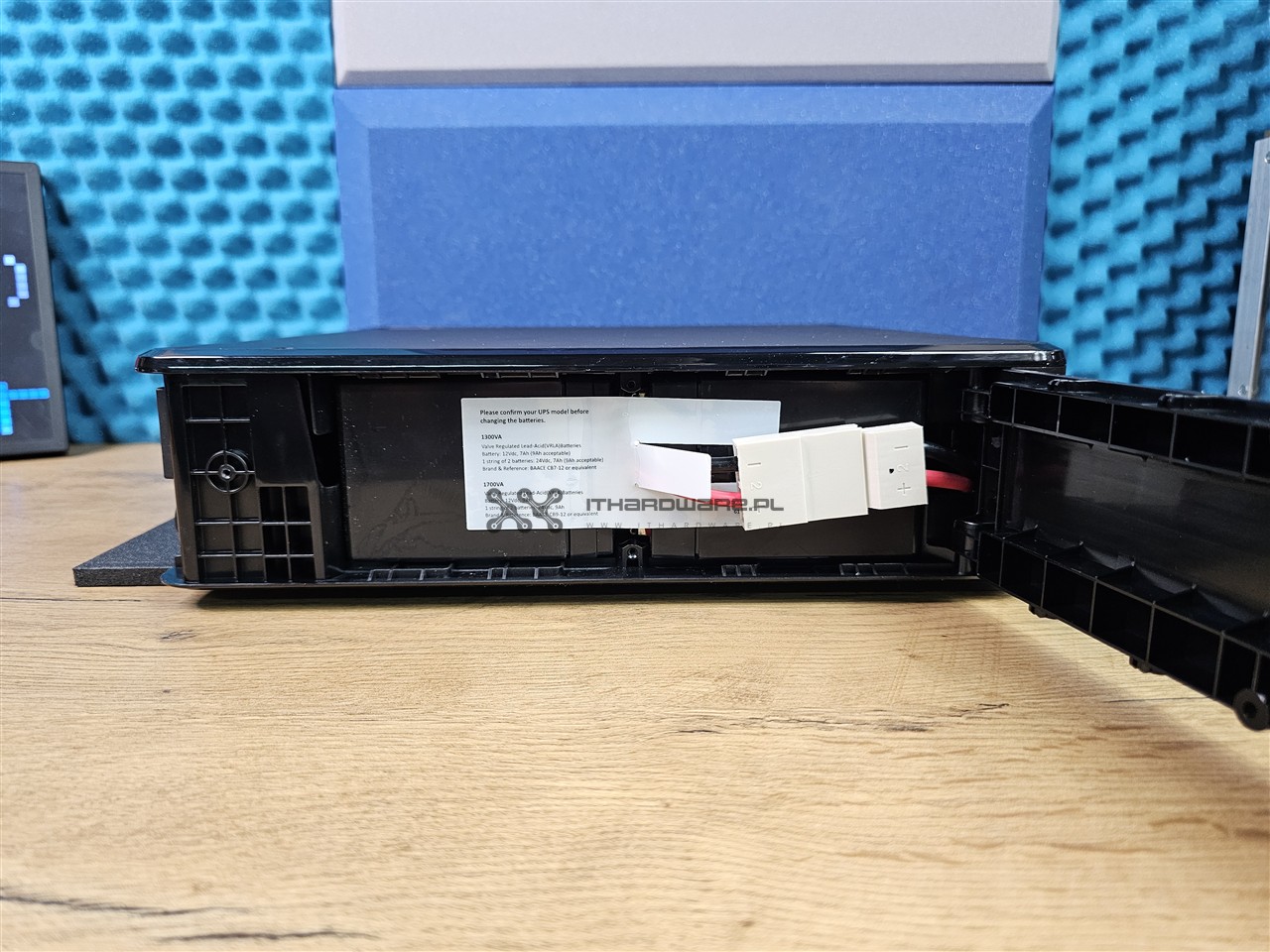

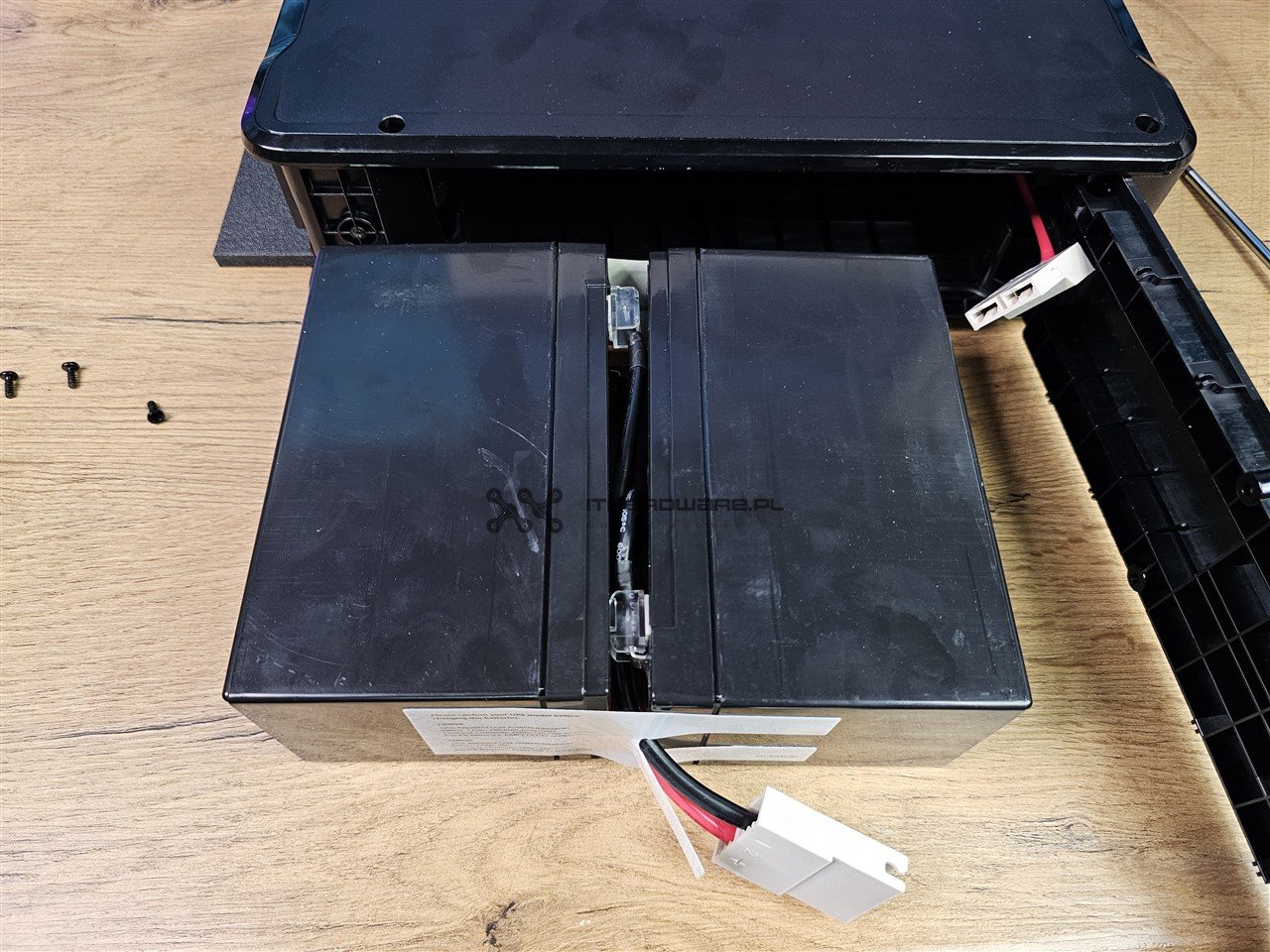

Wymiana akumulatora jest bardzo prosta, wystarczy zdjąć dolną część dolnego panelu, okręcając trzy śrubki, rozłączyć tzw. wsuwki i wysunąć akumulatory.
Tryby pracy
Zasilacz awaryjny Eaton 3P Ellipse 1700 USB może pracować w kilku podstawowych trybach, zależnie od stanu zasilania oraz kondycji akumulatora.
Normal – podstawowy tryb pracy, w którym zasilanie sieciowe jest bezpośrednio przekazywane na wyjście, a akumulatory są ładowane. Topologia offline oznacza brak aktywnego przetwarzania napięcia, jednak zasilacz zapewnia podstawową filtrację. Czas przełączenia na tryb bateryjny w przypadku zakłóceń wynosi typowo poniżej 10 ms.
Bateryjny – aktywowany w przypadku przerwy w zasilaniu z sieci. UPS przechodzi na pracę z energii zgromadzonej w akumulatorach, podtrzymując zasilanie podłączonych urządzeń do momentu ich rozładowania lub powrotu napięcia sieciowego.
Tryb ładowania – po powrocie napięcia sieciowego zasilacz automatycznie rozpoczyna ładowanie akumulatorów. Proces ten realizowany jest niezależnie od tego, czy UPS znajduje się w trybie aktywnego zasilania, czy jest wyłączony – ładowarka pracuje cały czas, aż do osiągnięcia pełnej pojemności.
Tryb błędu – uruchamiany w przypadku wykrycia usterki wewnętrznej lub krytycznego przeciążenia. W tym stanie napięcie nie jest przekazywane na wyjście, a użytkownik otrzymuje stosowny sygnał dźwiękowy i komunikat w oprogramowaniu.
Tryb Stand-by – zasilacz pozostaje wyłączony po stronie wyjściowej, ale akumulatory są nadal ładowane. Tryb ten wykorzystywany jest np. w trakcie magazynowania urządzenia lub po planowym odłączeniu zasilania odbiorników.
Model 3P Ellipse 1700 USB nie posiada aktywnego układu AVR (Automatic Voltage Regulation), a więc w odróżnieniu od konstrukcji line-interactive nie koryguje napięcia w czasie rzeczywistym bez przejścia na baterię – jego zadaniem jest wyłącznie zabezpieczenie i podtrzymanie napięcia w przypadku całkowitego zaniku zasilania.
Wyposażenie

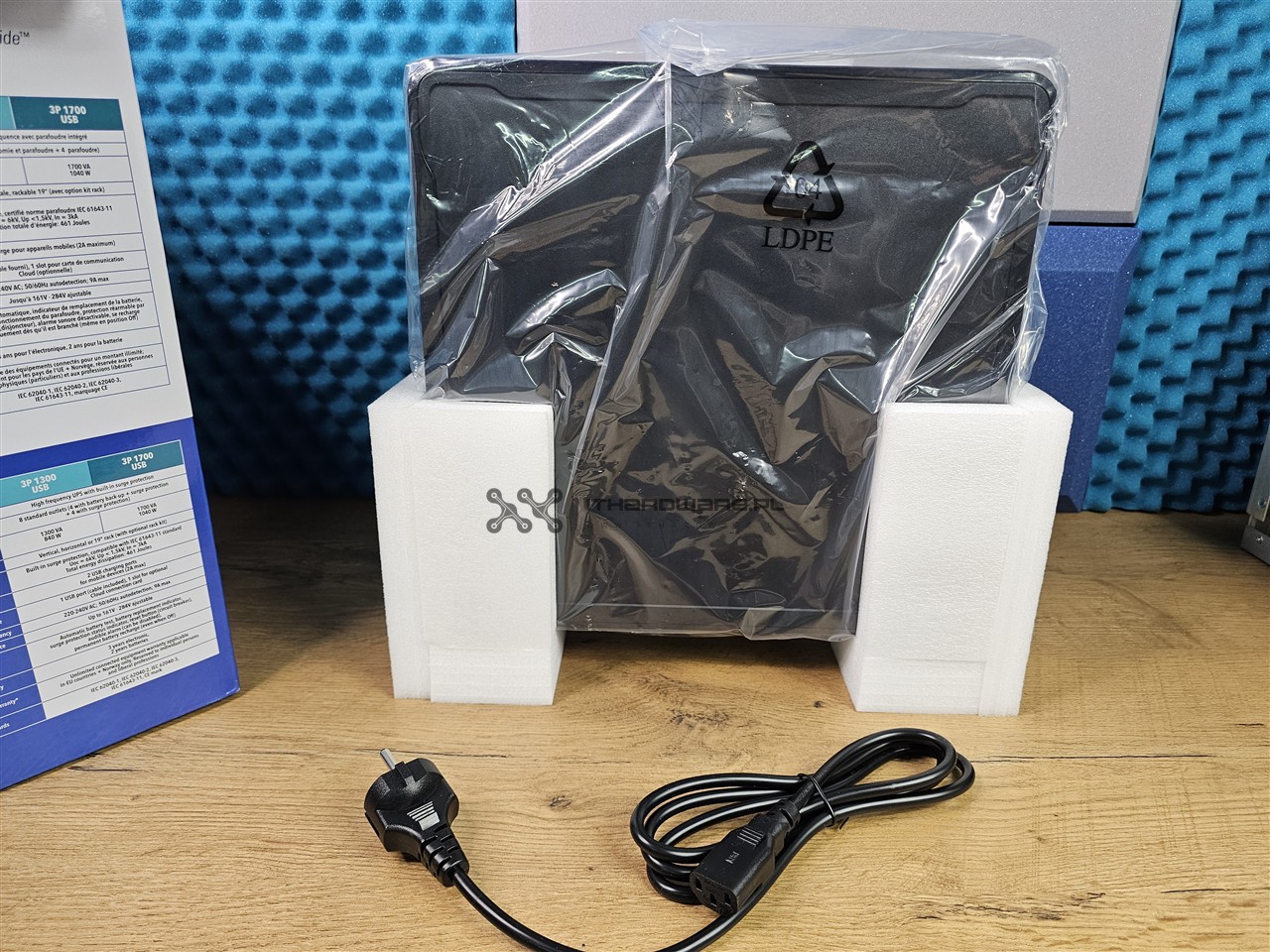

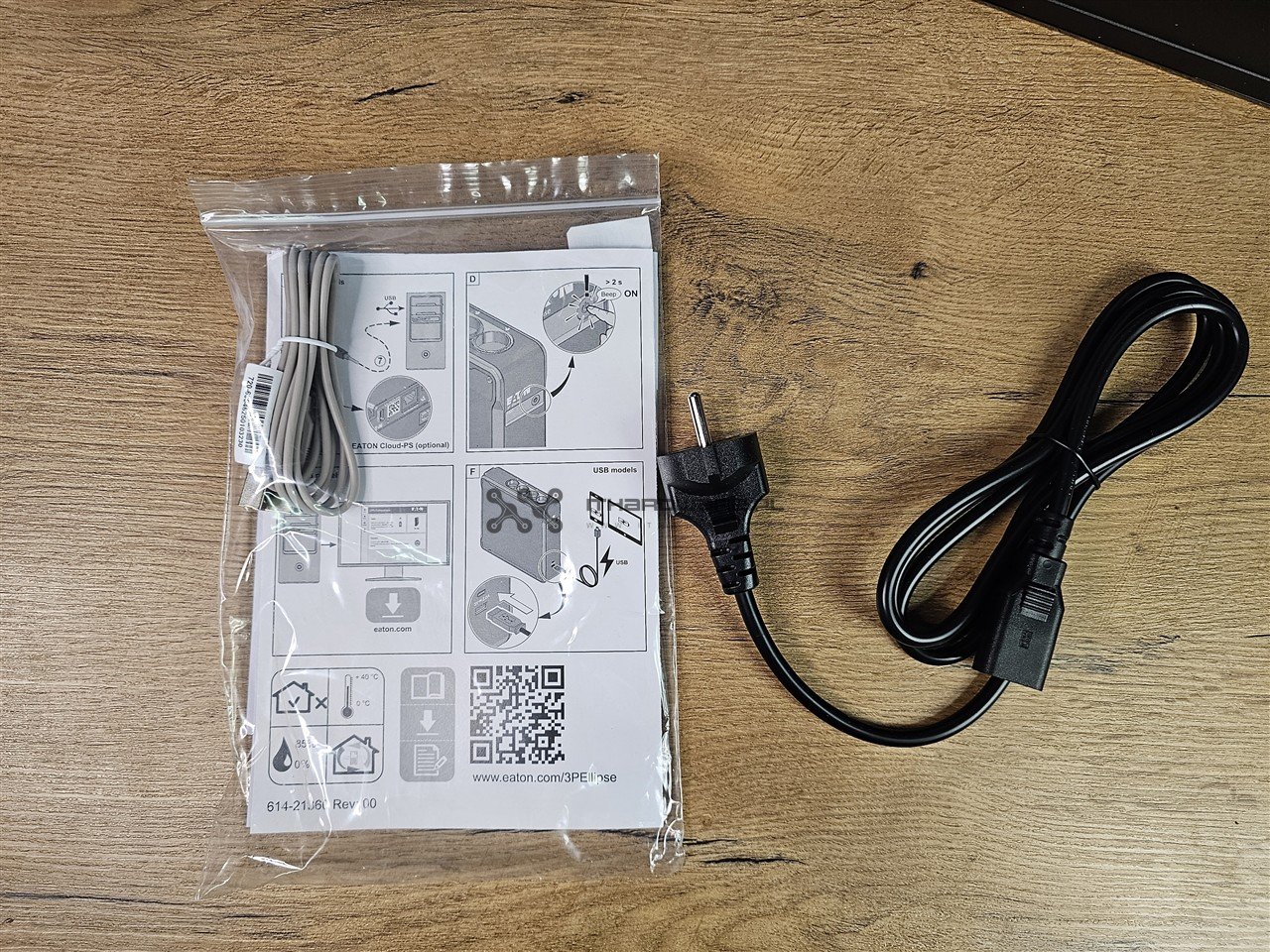

Zasilacz posiada standardowe wyposażenie dodatkowe, z UPS-em otrzymujemy:
- Instrukcję obsługi,
- Kabel USB,
- Kabel zasilający.
