Test UPS EATON 3P Ellipse 1700 VA. Cichy strażnik dla gracza

Eaton 3P Ellipse 1700 USB - Testy

Procedura testowa została dokładnie opisana pod tym linkiem. Przypomnę tylko, że zanim wykonane zostały pomiary, akumulatory były trzykrotnie rozładowane i naładowane. Tyle wystarczyło do osiągnięcia ich pełnej wydajności. Temperatura otoczenia zawierała się w zakresie 21-23 °C. Poniżej grafika przedstawiająca układ połączeń podczas testów.

 Testy zasilaczy awaryjnych UPS - procedura testowa

Napięcia przełączania

W przypadku Eaton 3P Ellipse 1700 USB nie znajdziemy układu automatycznej regulacji napięcia (AVR), a więc zasilacz przełącza się bezpośrednio na zasilanie akumulatorowe, gdy tylko napięcie na wejściu przekroczy określone wartości progowe. Zatem każde odchylenie od bezpiecznego przedziału napięć skutkuje przejściem UPS-a w tryb pracy bateryjnej. Poniżej prezentuję zmierzone wartości napięć, przy których następowało przełączenie pomiędzy trybem sieciowym a bateryjnym oraz powrót do zasilania sieciowego.

Czas przełączenia, przebieg napięcia po konwersji

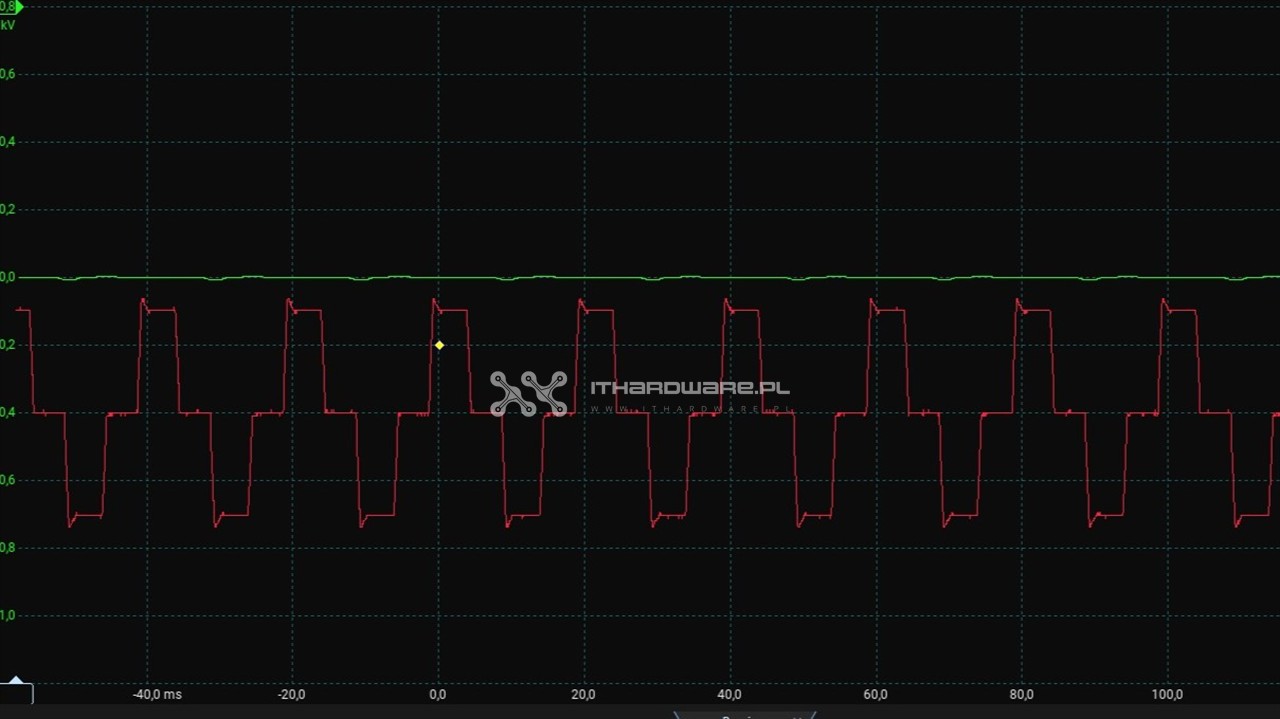

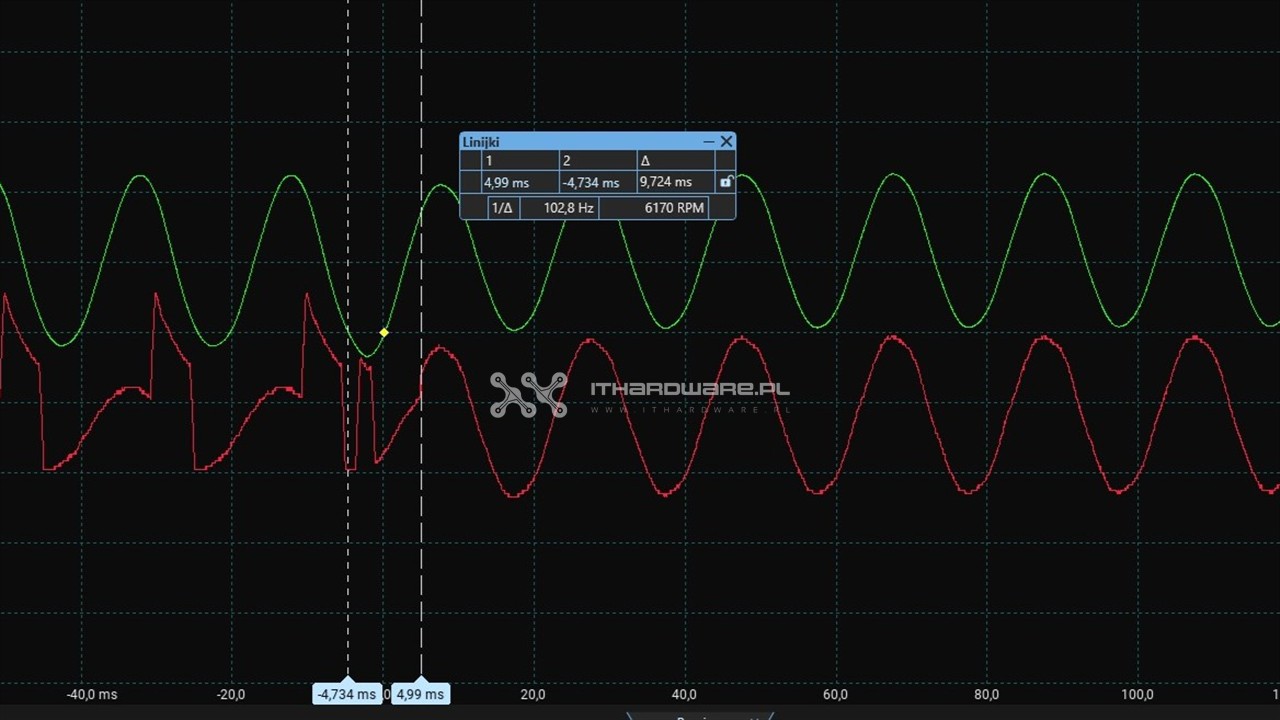

Czas przełączenia na pracę rezerwową to bardzo istotny parametr w zasilaczu awaryjnym. Aby go zmierzyć, potrzebny jest oscyloskop i odpowiednie wysokonapięciowe sondy. Eaton 3P Ellipse 1700 VA potrzebował 8,8 ms do przejścia na zasilanie bateryjne po zaniku napięcia. Powrót do zasilania sieciowego trwał około 9,7 ms, co zapewnia ciągłość pracy większości odbiorników. Przebieg napięcia po przełączeniu na akumulatorowe to aproksymowana sinusoida, czyli przebieg schodkowy, który choć nie jest idealnie gładki jak czysta sinusoida, to w zupełności wystarczy do bezpiecznego zasilania komputerów, konsol czy telewizorów. W przypadku wrażliwego sprzętu audio czy wymagających zasilaczy impulsowych warto jednak rozważyć UPS-y generujące pełną sinusoidę.

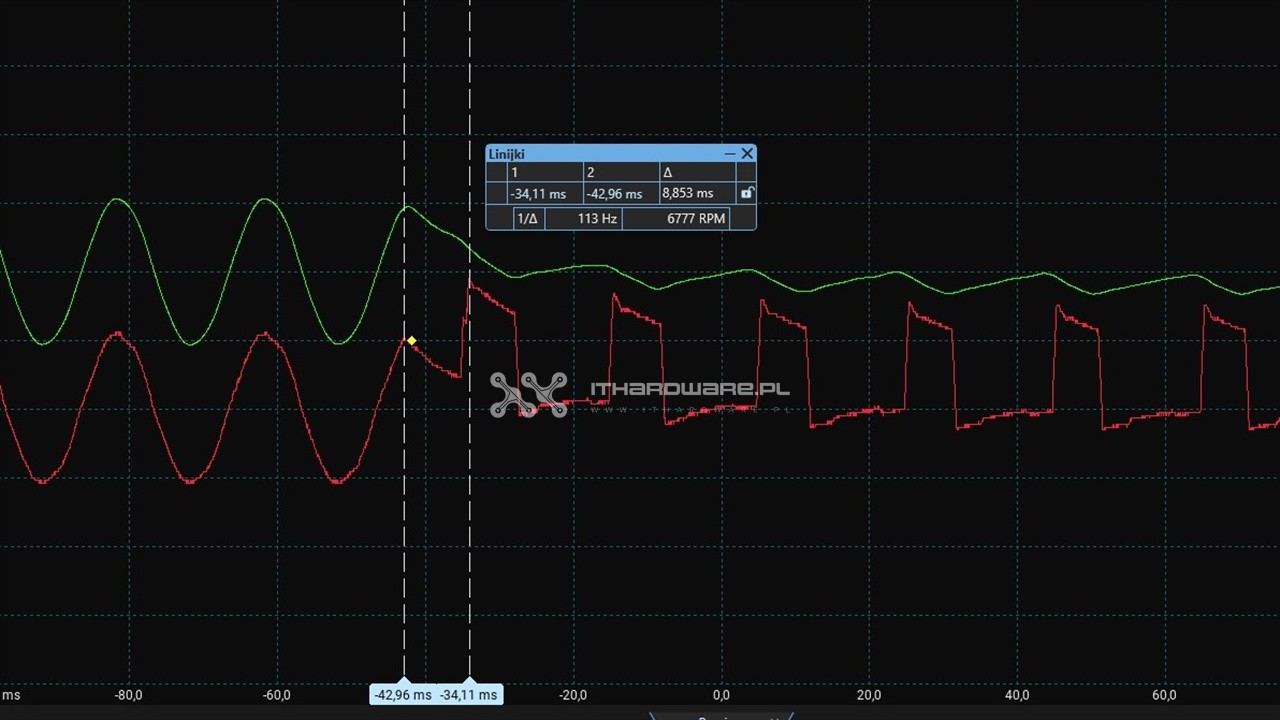

Czas przełączenia to 8,8 ms, tudzież przebieg napięcia wyjściowego po przełączeniu zasilania sieciowego na akumulatorowe to aproksymowana sinusoida.

Czas podtrzymania

Eaton 3P Ellipse 1700 VA, o mocy czynnej 1040 W, wyposażony jest w dwa akumulatory o napięciu 12 V i pojemności 9 Ah każdy. Pod pełnym obciążeniem, wynoszącym 1040 W, zasilacz podtrzymywał napięcie wyjściowe przez 81 sekund, zanim nastąpiło logiczne wyłączenie. W przypadku obciążenia wynoszącego 50% mocy maksymalnej, czyli 520 W, czas podtrzymania wyniósł 10 minut i 31 sekund. Przy obciążeniu 400 W, zasilacz utrzymywał napięcie przez 15 minut i 19 sekund, natomiast dla lekkiego obciążenia na poziomie 150 W, czas pracy na baterii wyniósł 53 minuty i 41 sekund. Panel wskazywał estymowany czas podtrzymania bardzo precyzyjnie względem rzeczywistości, przy maksymalnym obciążeniu UPS wskazywał na 89 s podtrzymania, a przy 400 W 16 min.
