Topologia

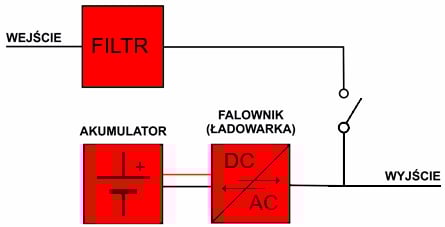

Zasilacz Eaton 3P Ellipse 1700 USB pracuje w topologii VFD – Voltage and Frequency Dependent, czyli popularnie określanej jako offline. W takim rozwiązaniu w normalnych warunkach zasilanie jest przekazywane bezpośrednio z sieci przez filtr EMI/RFI, a w tym czasie akumulatory są ładowane. Dopiero w przypadku zaniku napięcia lub jego krytycznego obniżenia UPS przełącza się na tryb rezerwowy, w którym energia zgromadzona w akumulatorach przetwarzana jest z napięcia stałego (DC) na napięcie przemienne (AC). W trybie bateryjnym napięcie wyjściowe przyjmuje postać sinusoidy aproksymowanej, natomiast podczas pracy z sieci mamy do czynienia z czystą sinusoidą przechodzącą przez filtrację. Czas przełączenia na zasilanie bateryjne wynosi typowo około 10 ms. W odróżnieniu od modeli line-interactive, UPS Eaton 3P Ellipse 1700 USB nie posiada układu AVR, dlatego w przypadku nieakceptowalnych odchyleń napięcia wejściowego urządzenie od razu przechodzi na zasilanie z baterii.
Elektronika

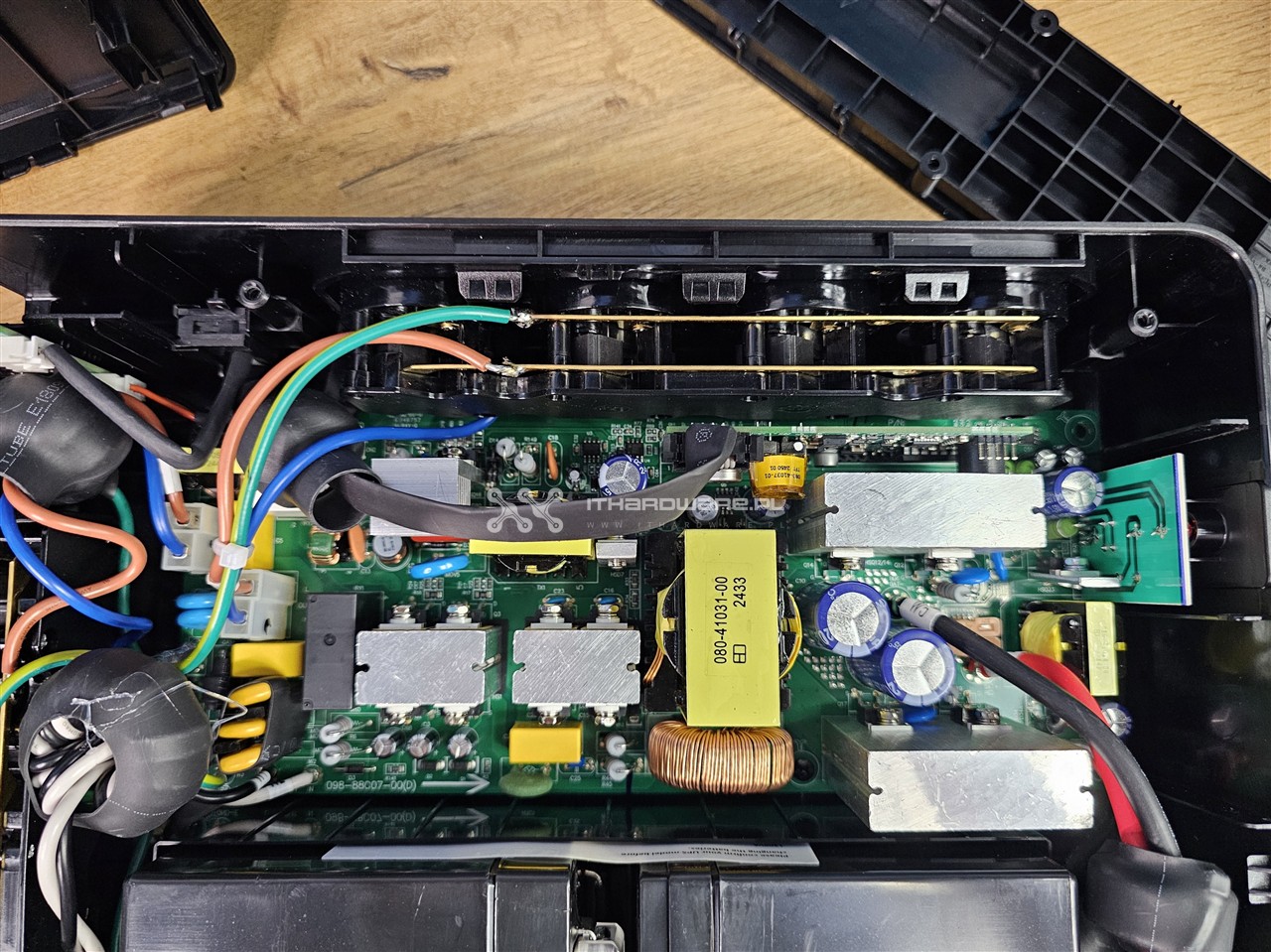

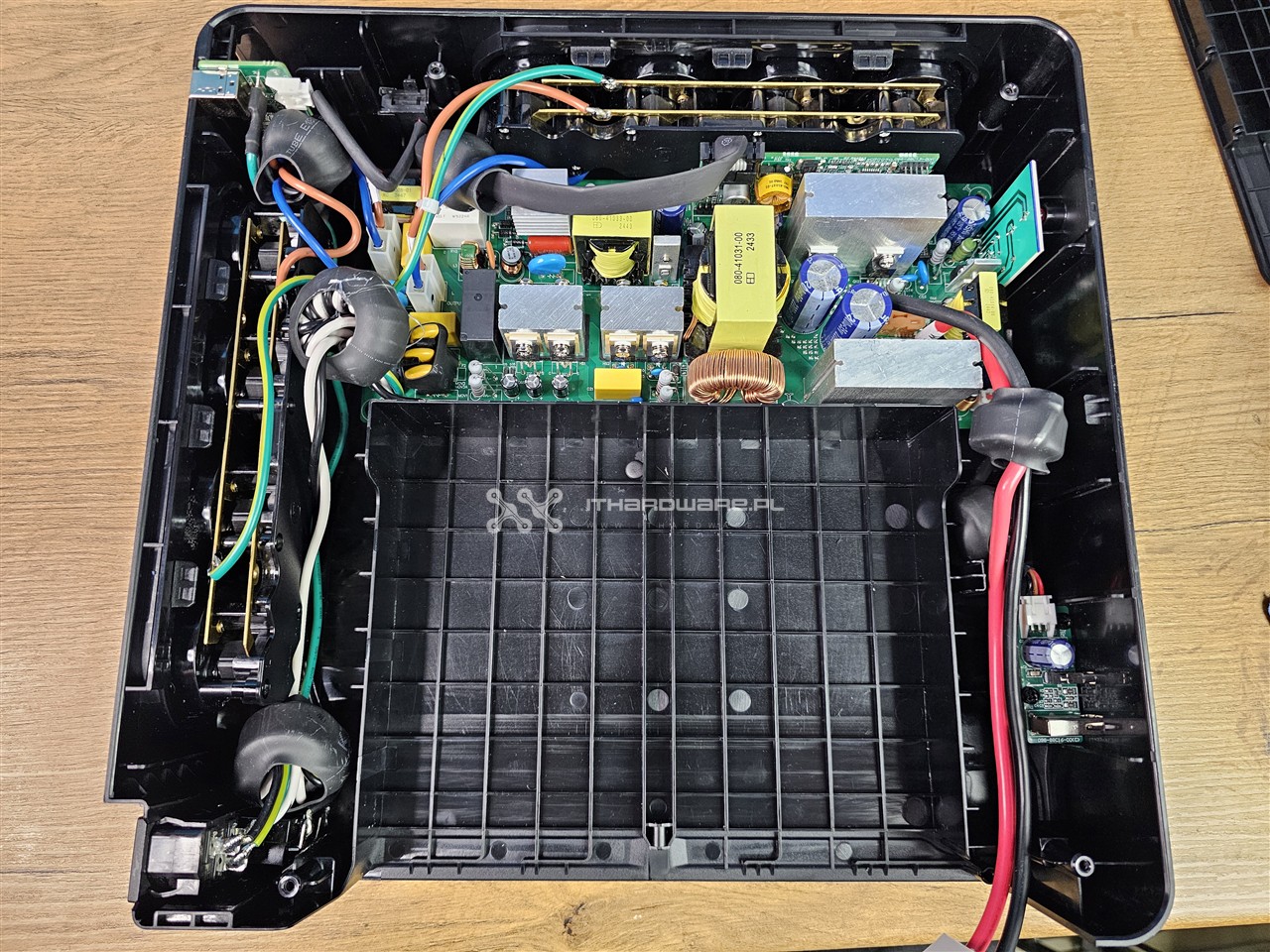

W tej części naszego testu dotarliśmy do momentu, w którym zrywamy plomby i rozkręcamy obudowę, aby dowiedzieć się oraz ocenić, jak zbudowany jest zasilacz Eaton 3P Ellipse 1700 USB. Po zdjęciu górnej pokrywy naszym oczom ukazuje się klasyczny układ elementów – po lewej stronie umieszczono dwa akumulatory, centralnie sporych rozmiarów transformator oraz dławik, a w centralnej i prawej części znajduje się cała elektronika sekcji mocy. Na płycie głównej wyróżniają się dwa masywne aluminiowe radiatory, odpowiadające za chłodzenie kluczowych tranzystorów przetwornicy i falownika. W tylnej części PCB umieszczono pionowy laminat, który odpowiada za logikę sterującą UPS-em oraz obsługę panelu frontowego i portu komunikacyjnego USB. Całość jest schludnie rozplanowana i zabezpieczona – przewody energetyczne i sygnałowe poprowadzono estetycznie, dodatkowo wyposażając je w ferrytowe rdzenie tłumiące zakłócenia elektromagnetyczne. Co ciekawe, konstrukcja nie posiada aktywnego chłodzenia, co oznacza, że zasilacz pracuje bezgłośnie, ale przy pełnym obciążeniu elementy sekcji mocy mogą się znacząco nagrzewać.

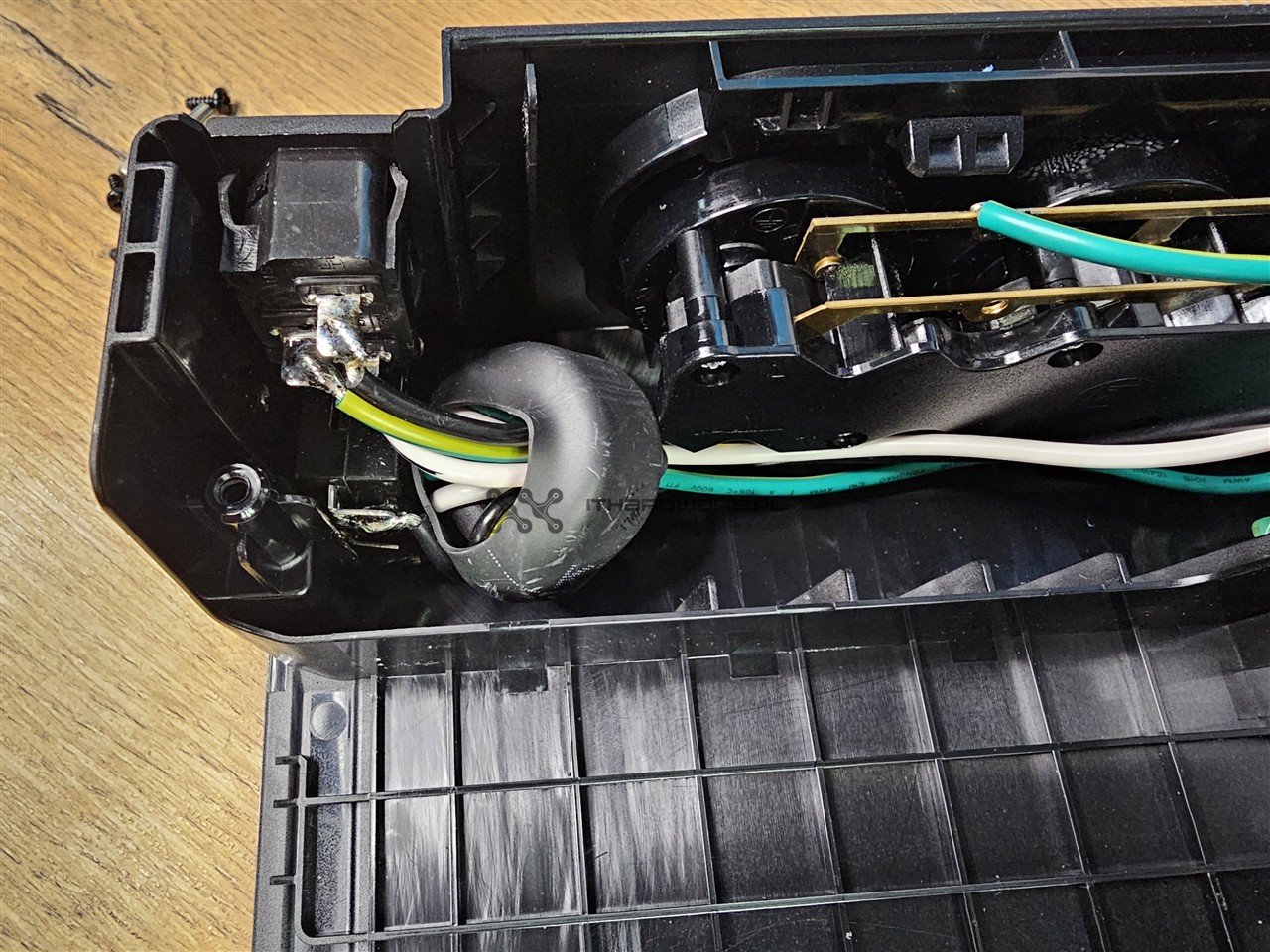

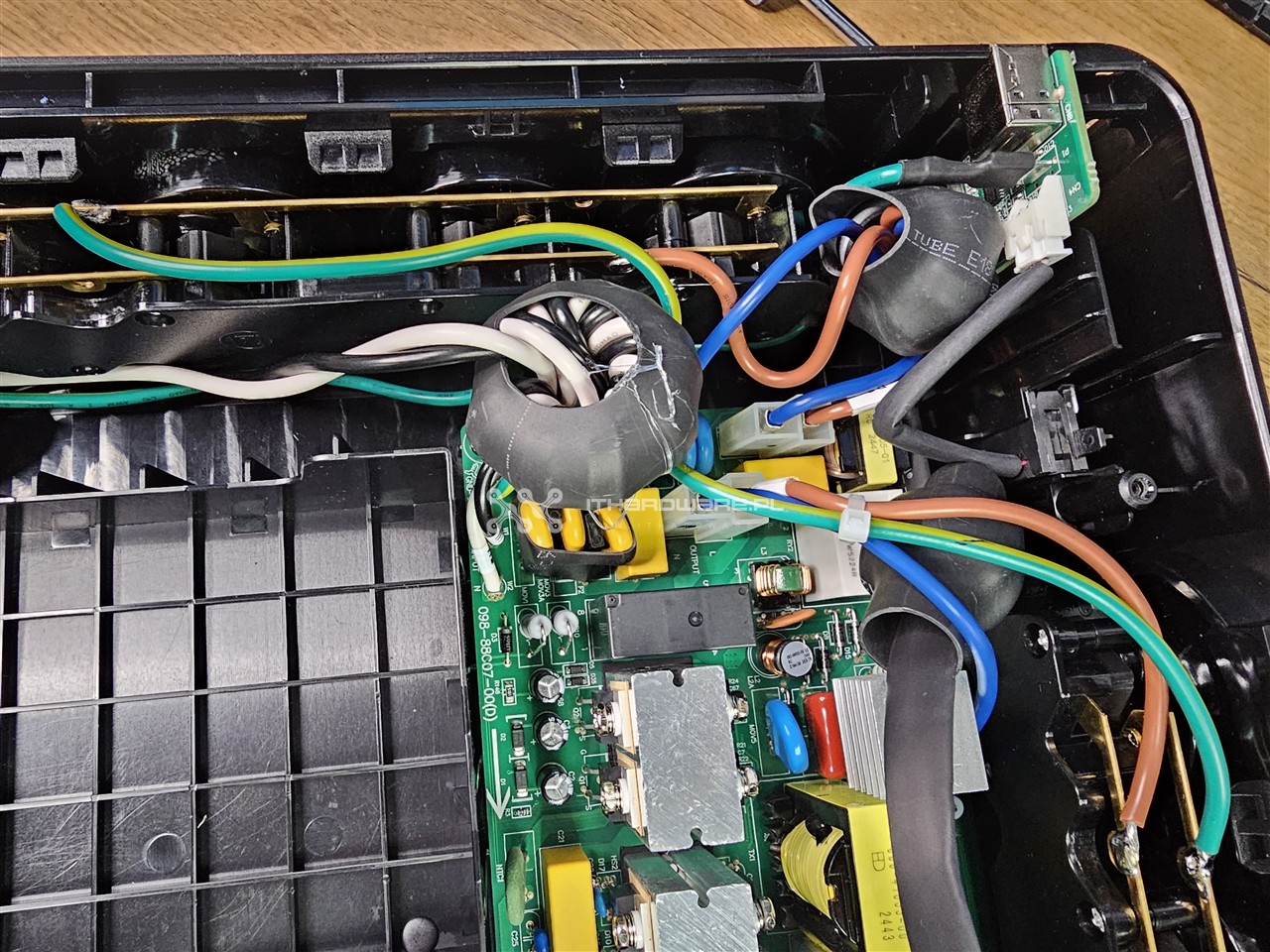

Filtrowanie wejściowe składa się z bezpiecznika automatycznego, dwóch dławików ferrytowych na kablach, na płycie głównej znajdziemy trzy warystorów, cewkę, kondensator Cx oraz kondensatory Cy.

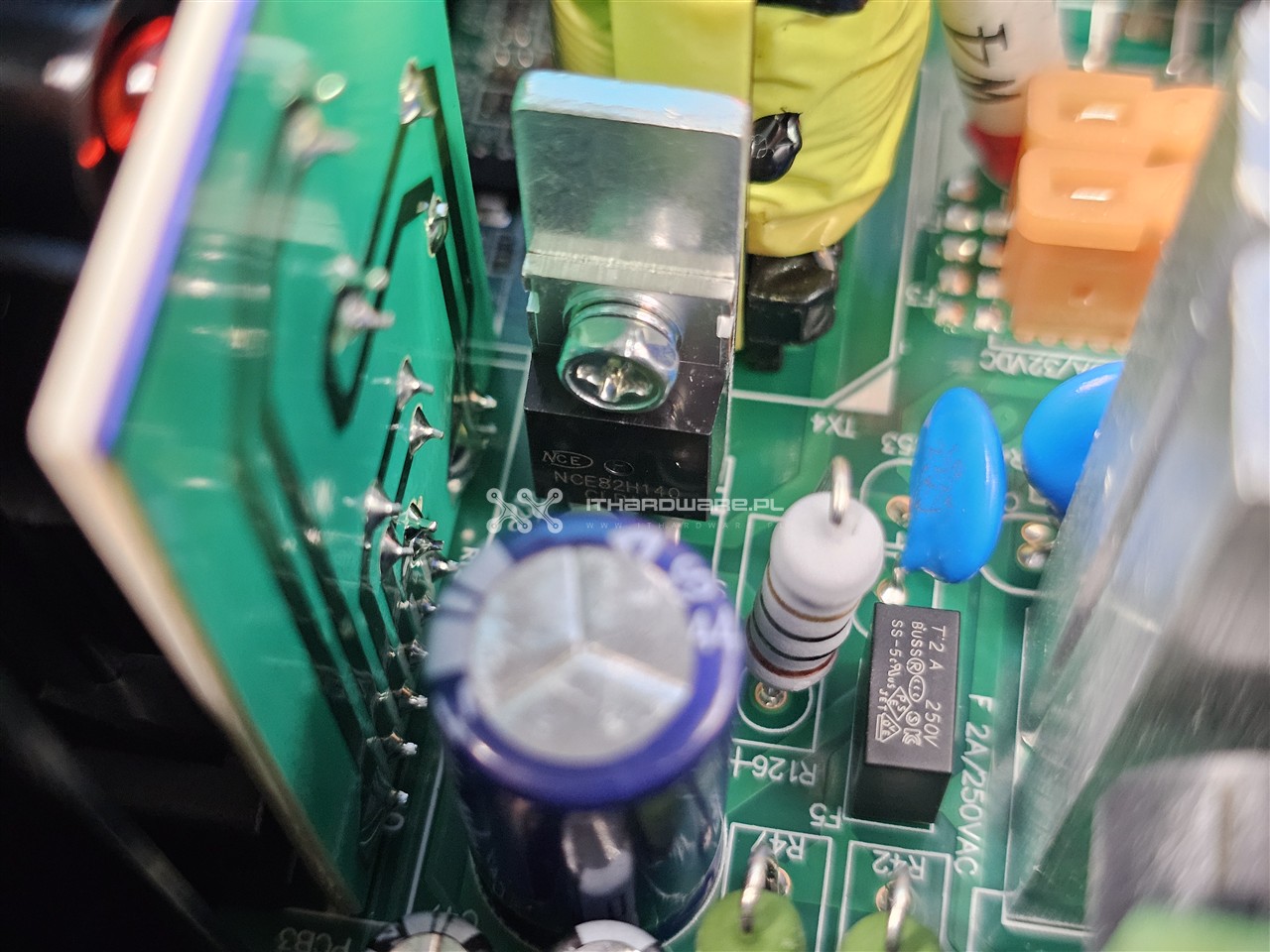

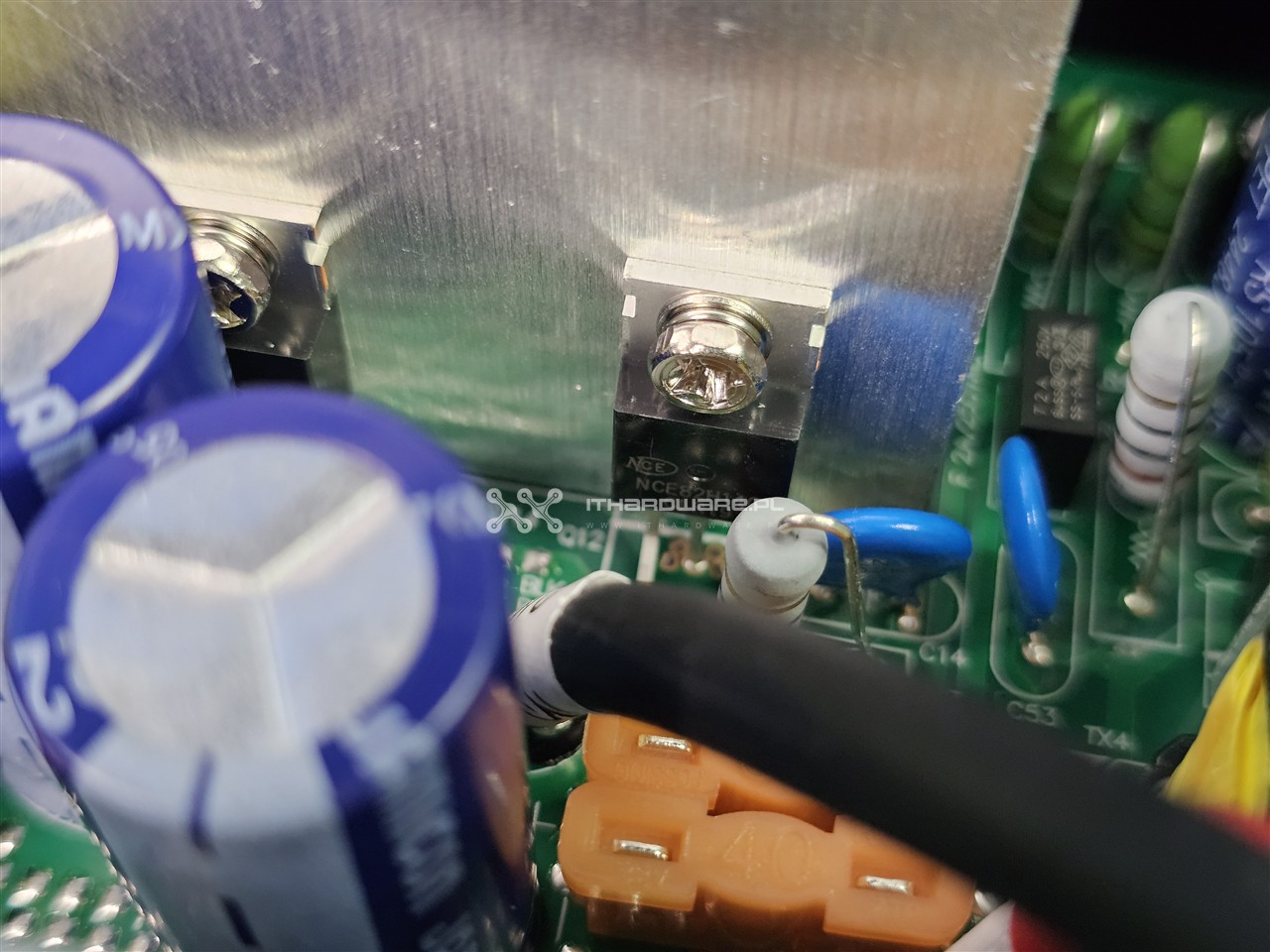

Za ładowanie akumulatorów odpowiada dedykowana sekcja oparta na tranzystorze NCE NCE82H1410 (8 A, RDS(on)=1,9 Ω).

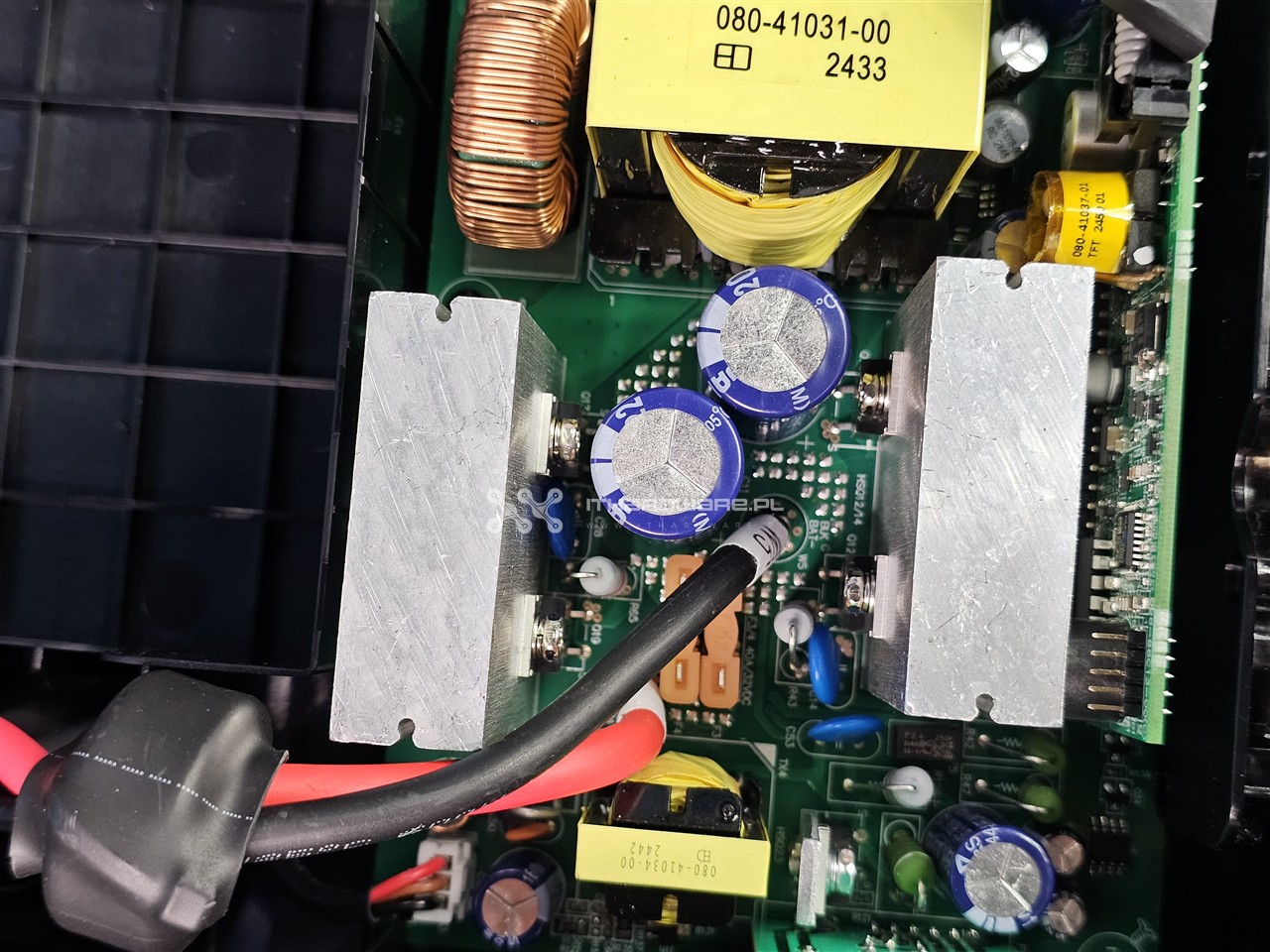

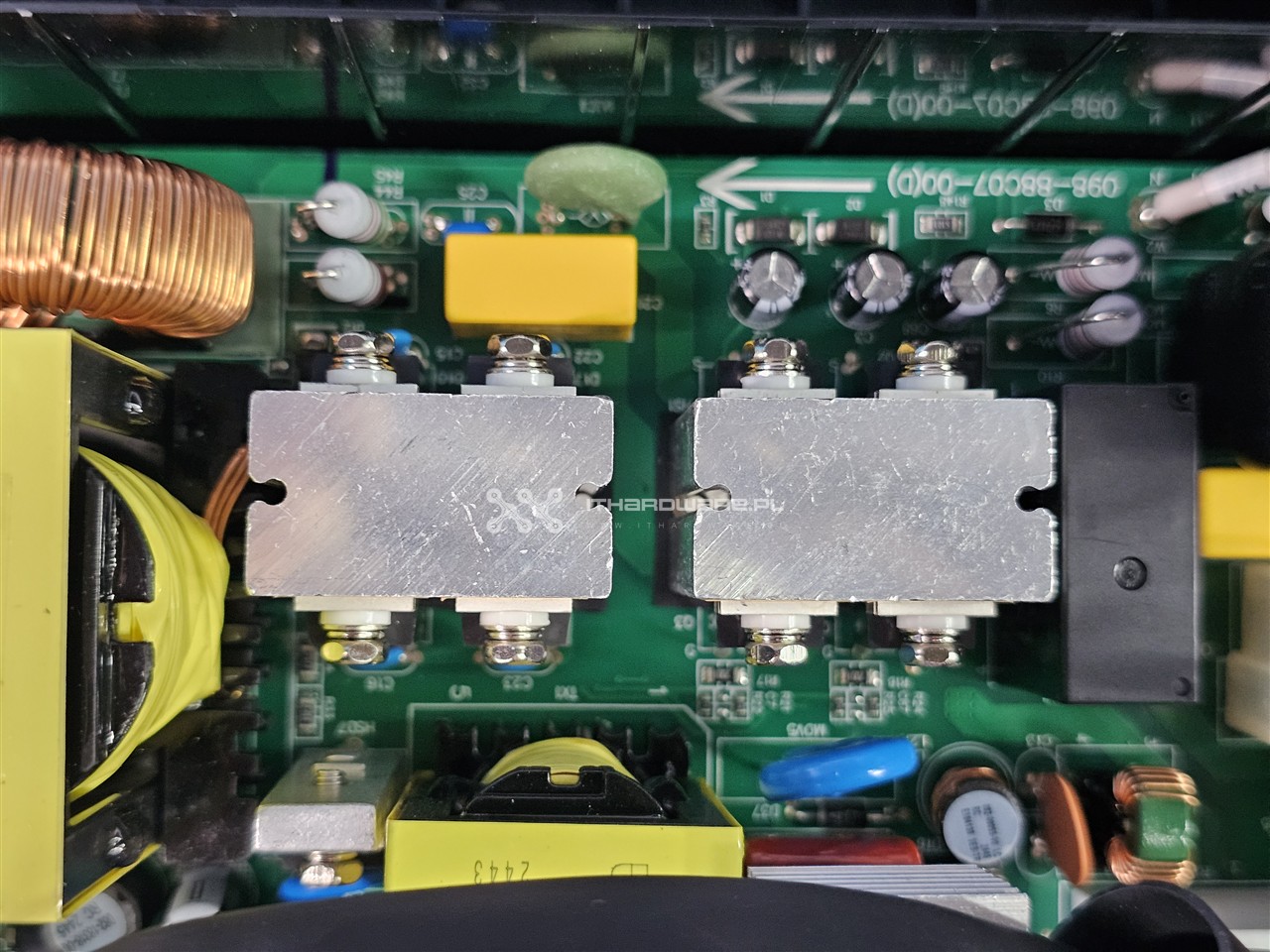

W sekcji przetwornicy impulsowej znajdziemy dwa radiatory z parami MOSFET-ów NCE NCE82H1410 (8 A, RDS(on)=1,9 Ω). Obok znajdziemy transformator przetwornicy impulsowej oraz kondensatory AsiaX 2200 µF o napięciu 35 V.

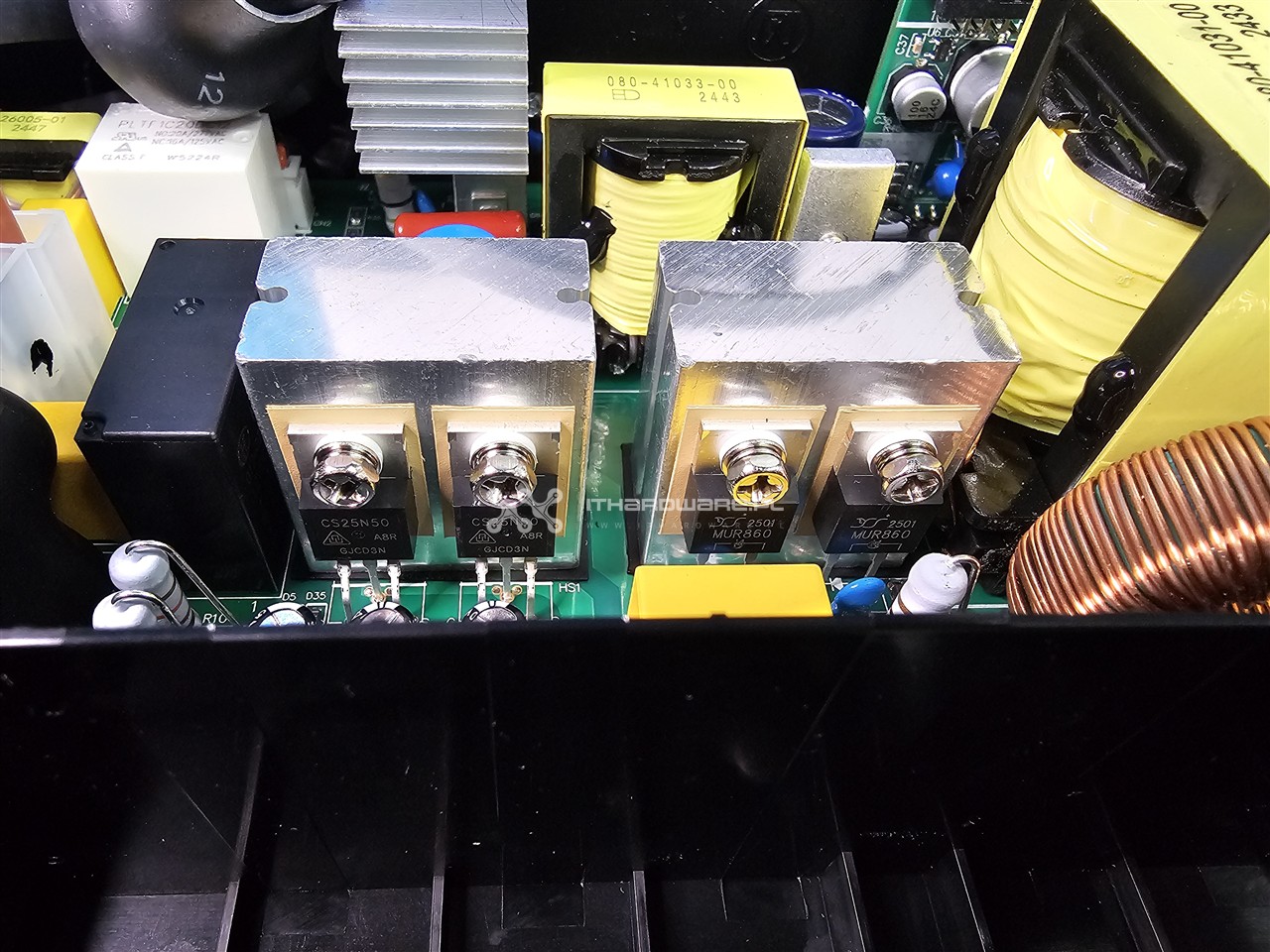

W układzie drugiego stopnia konwersji (falownik) znajdziemy dwa radiatory, na jednym z nich znajdziemy cztery szybkie diody MUR860 (8 A / 25 °C, napięcie maksymalne 600 V), które pełnią rolę diod zabezpieczających oraz wspomagających proces przełączania, czyli na ich wyjściu mamy przebieg prostokątny. Następnie falownik oparty jest na czterech MOSFET-ach CS25N50 AKRZ-G (25 A / 25 °C, parametr RDS(on)=0,8 Ω), które pracują jako mostek H, generując aproksymowaną sinusoidę na wyjściu zasilacza UPS.
Akumulatory
Energia gromadzona jest w dwóch akumulatorach Baace CB9-12H o napięciu 12 V i pojemności 9 Ah, które połączono szeregowo uzyskując 24 V. Producent zadbał o solidne mocowanie ogniw, a dostęp do nich możliwy jest po zdjęciu górnej pokrywy urządzenia. Połączenia zabezpieczono szybkozłączami, co ułatwia ewentualną wymianę.
Jakość wykonania wnętrza Eaton 3P Ellipse 1700 USB stoi na dobrym poziomie. Zastosowane radiatory są masywne i zapewniają skuteczne chłodzenie kluczowych komponentów. Choć kondensatory filtrujące po stronie niskonapięciowej nie należą do uznanych marek, to ich parametry są w pełni wystarczające dla tej klasy urządzenia. Konstrukcja nie budzi zastrzeżeń i nie wskazuje na potencjalną awaryjność w dłuższym okresie eksploatacji.
