Analiza elektroniki XPG Pylon 750 W (strona wtórna)

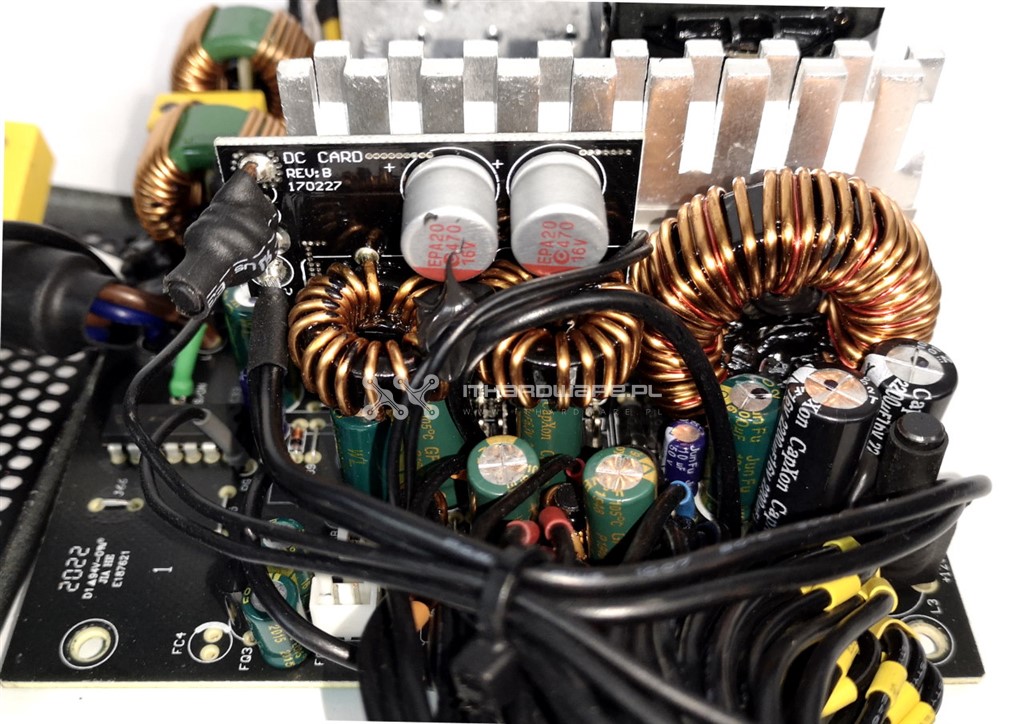

Na stronie wtórnej znajdziemy wyłącznie chińskie kondensatory elektrolityczne od CapXon czy Jun Fu, a także kondensatory aluminiowo-polimerowe produkcji CapXon. Wszystkie certyfikowane są do pracy przy maksymalnej temperaturze 105 °C, co powinno zapewnić długie i bezawaryjne działanie zasilacza.

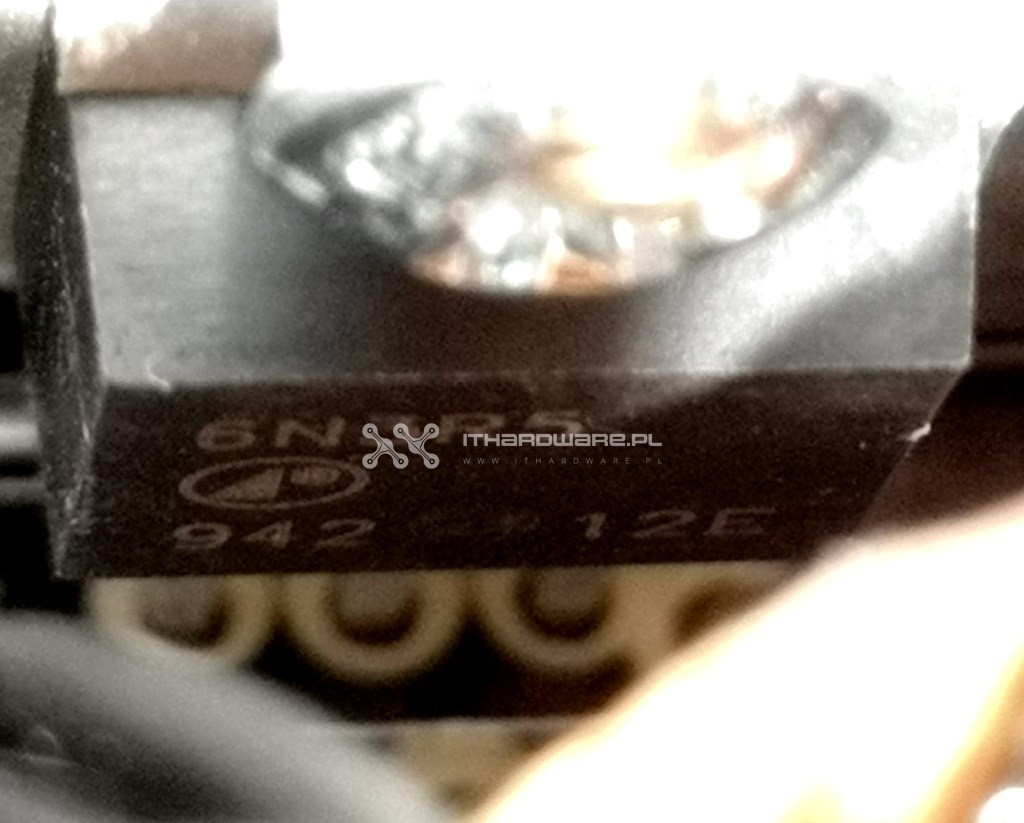

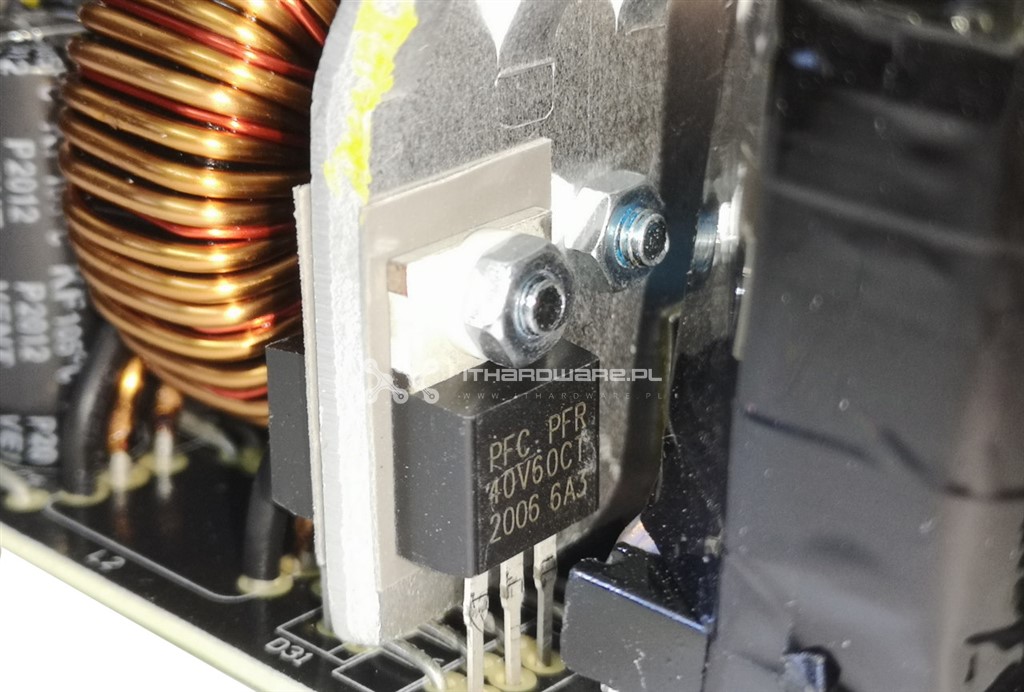

W XPG Pylon 750 W za prostowanie szyny +12 V odpowiadają dwa elementy pasywne i dwa aktywne. Mamy tutaj dwie 40-amperowe diody Schottky’ego PFC PFR 40V60CT oraz dwa tranzystory MOSFET Advanced Power Electronics AP6N3R5I. Parametr RDS(on) typowo wynosi 3,58 mΩ. Jeden element jest w stanie dostarczyć do 72 A w trybie ciągłym przy 25 °C.

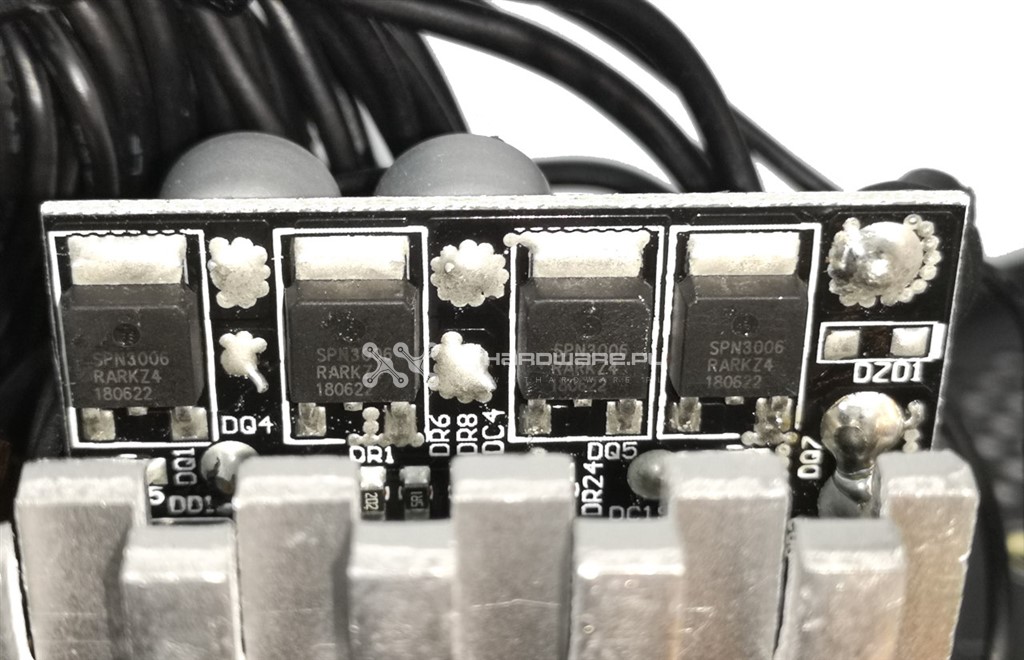

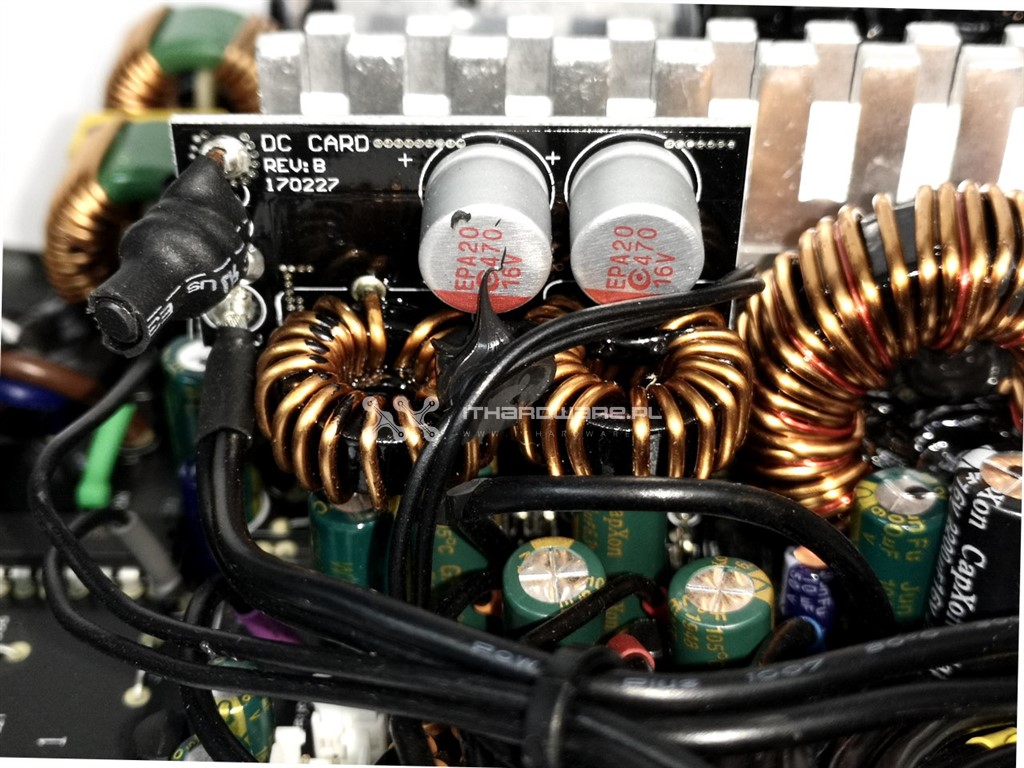

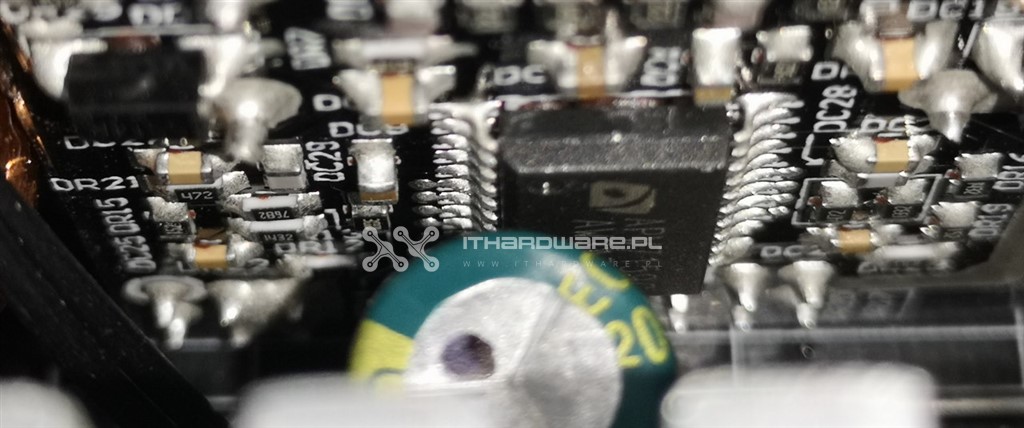

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na osobnej PCB, tuż za radiatorem strony wtórnej. Mamy tutaj cztery tranzystory Sync Power SPN3006. Parametr RDS(on) typowo wynosi 4,7 mΩ, a jeden element jest w stanie dostarczyć do 80 A w trybie ciągłym przy 25 °C. Za sterowanie odpowiada synchroniczny kontroler PWM APW7159.

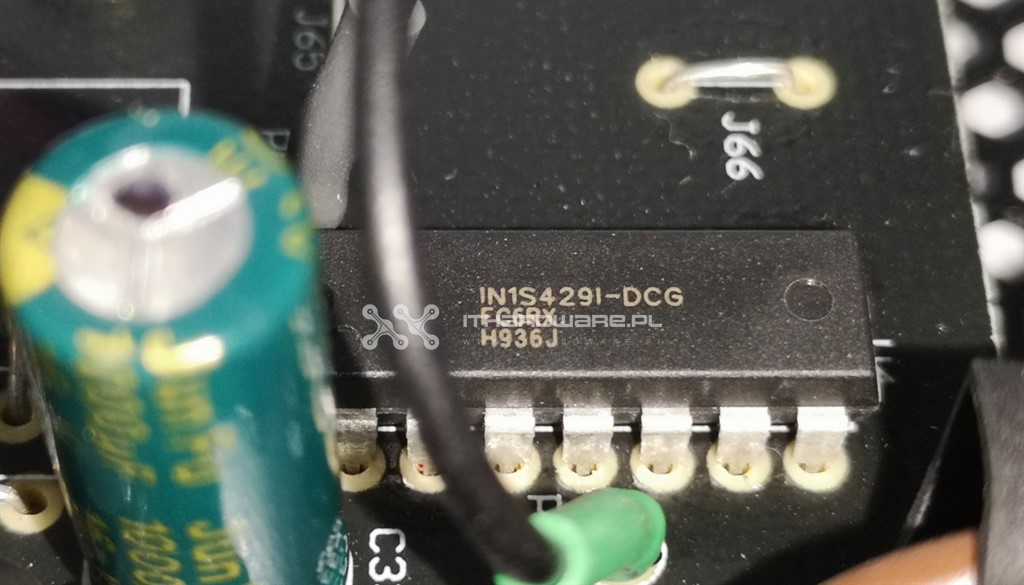

Nad bezpieczeństwem czuwa układ scalony IN1S429I-DCG, który monitoruje pracę zasilacza i inicjuje zaimplementowane zabezpieczenia po przekroczeniu ustalonych wartości. Niestety nie znalazłem jego specyfikacji.
