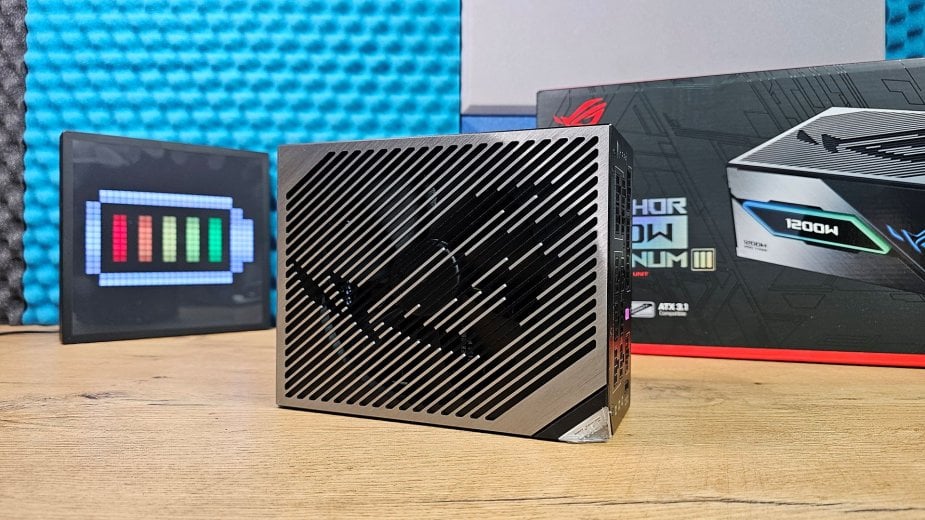

Test ASUS ROG Thor 1200 W Platinum III. Czy sprosta legendzie?

Analiza wnętrza

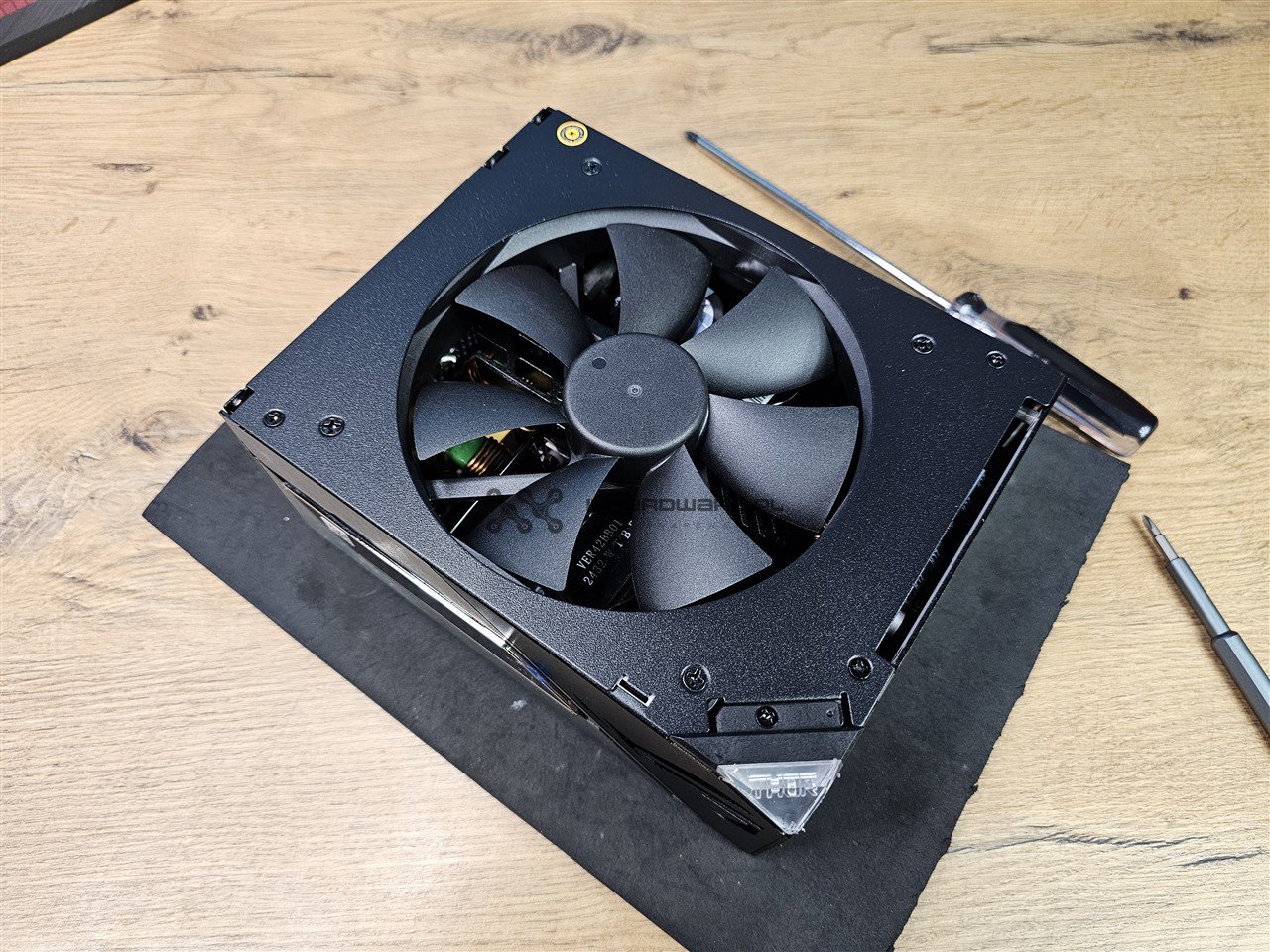

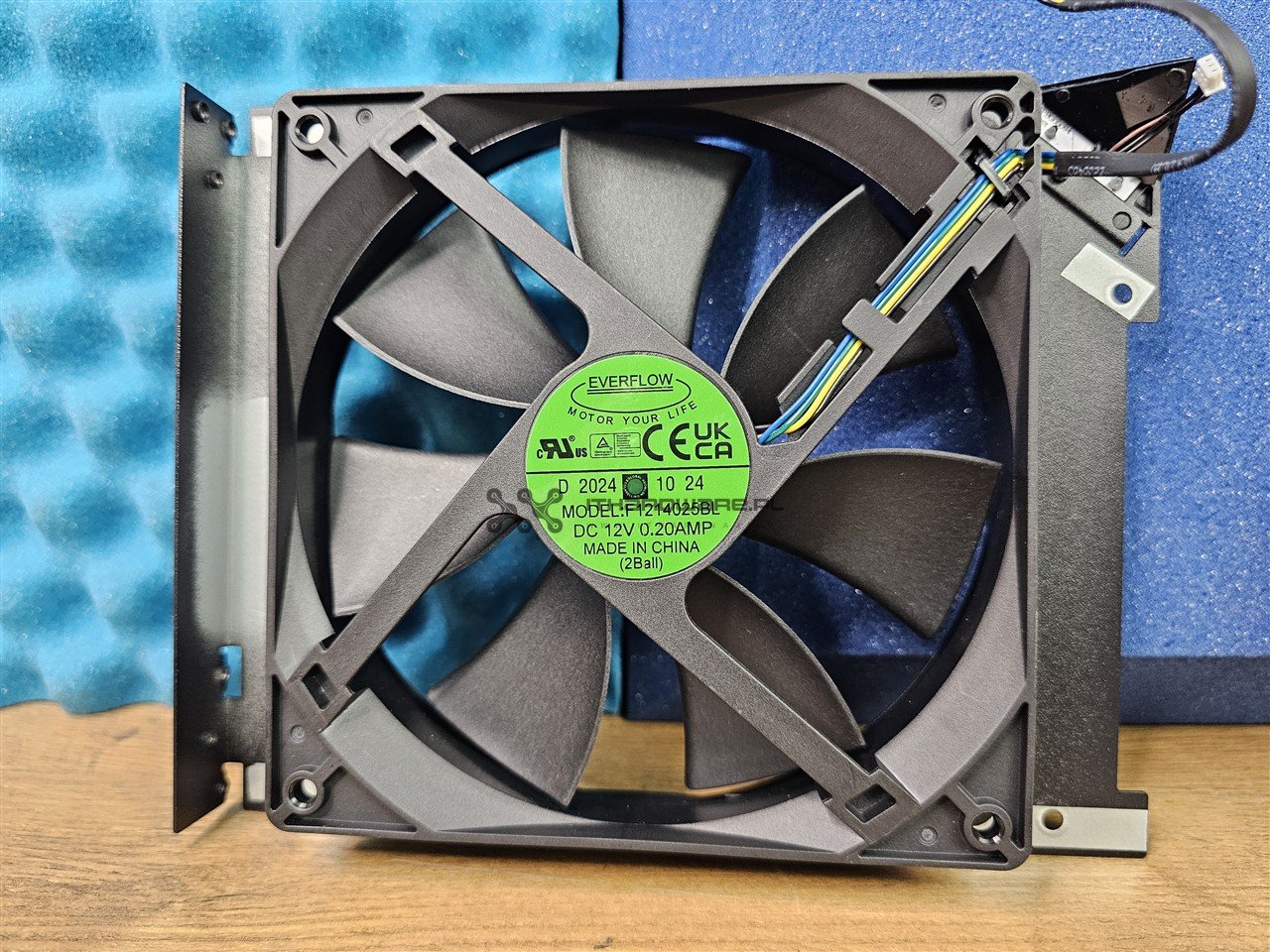

Za chło­dze­nie elektroniki od­po­wia­da 135-milimetrowy wentylator Everflow F1214025BL z łożyskiem kulkowym, a jego maksymalne obroty to 1560 RPM.

1.
2.

  Poprzedni   Następny

Asus ROG Thor 1200 W Platinum III to półcyfrowa platforma opracowana przez mniej znanego producenta OEM Wentai, która wzorem poprzednich wersji korzysta z tranzystorów GaN.

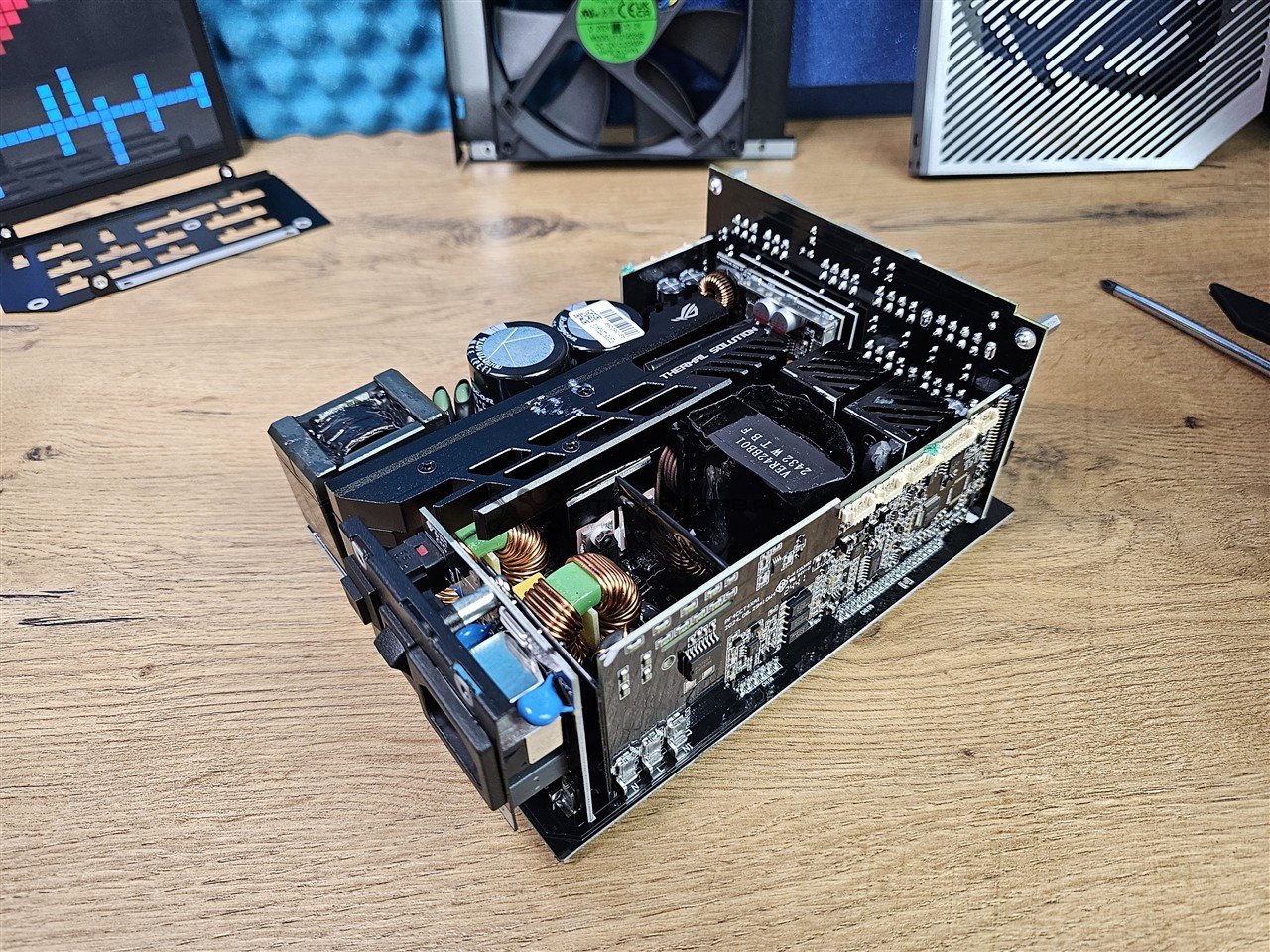

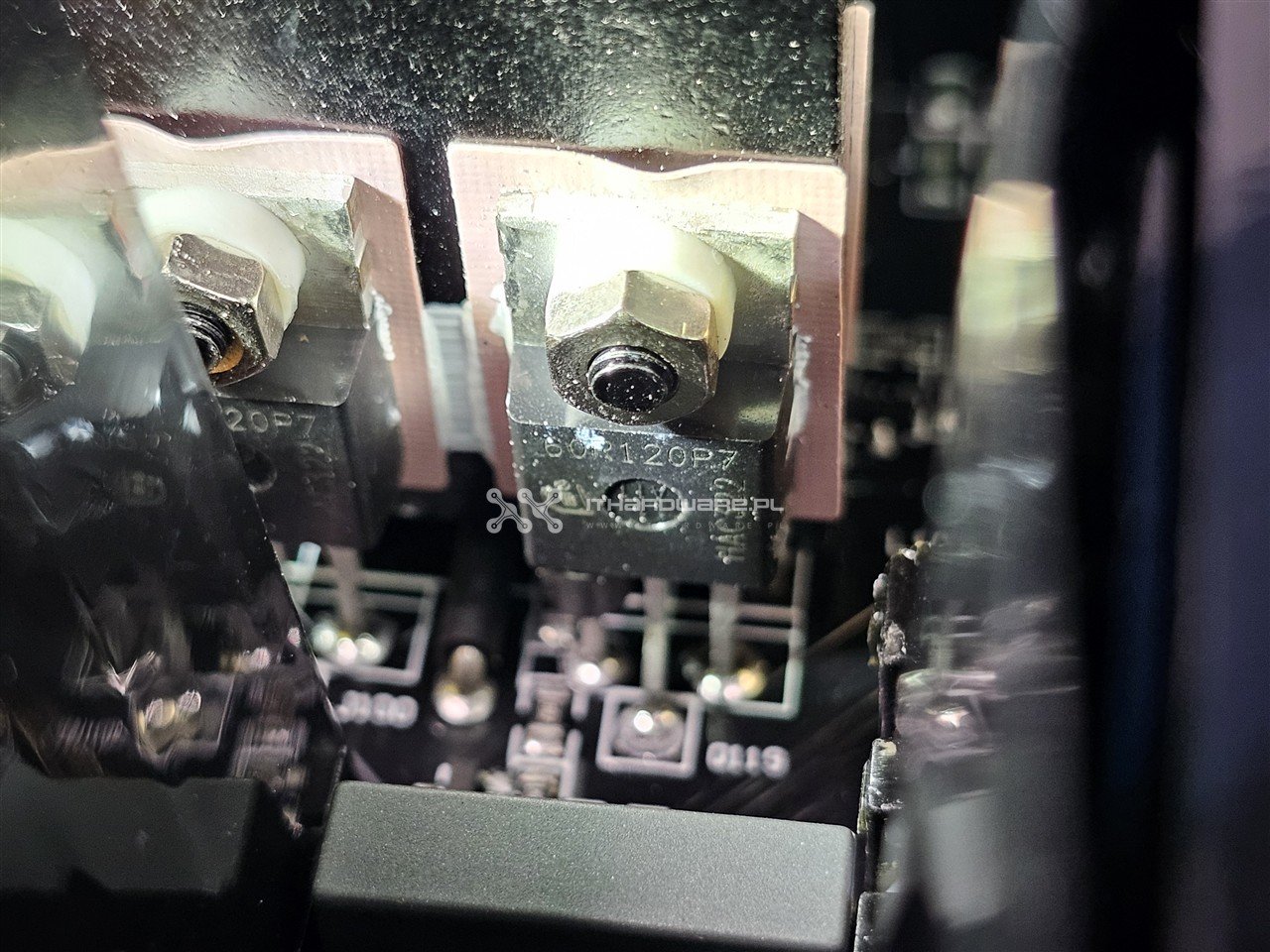

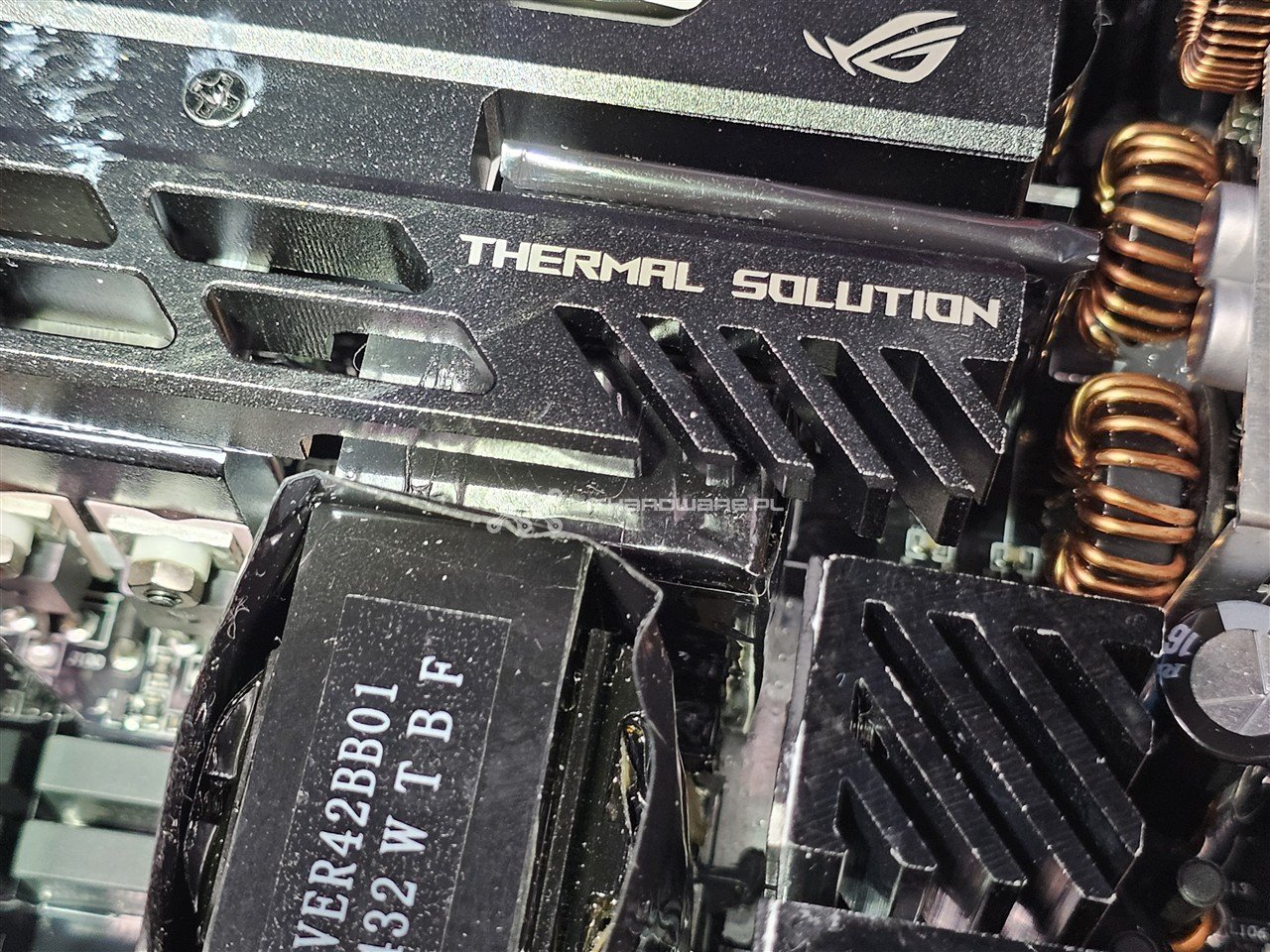

Asus ROG Thor 1200 W Platinum III korzysta z topologii pełnego mostka, PFC typu totem pole, układu rezonansowego LLC, synchronicznego prostownika i przetwornic DC-DC. Do chłodzenia mamy kilka radiatorów. Największy łączy ze sobą trzy radiatory z sekcji mostków prostowniczych, APFC i sekcji kluczowania w topologii pełnego mostu. Kolejne dwie blaszki wspomagają chłodzenie tranzystorów sekcji prostowania.

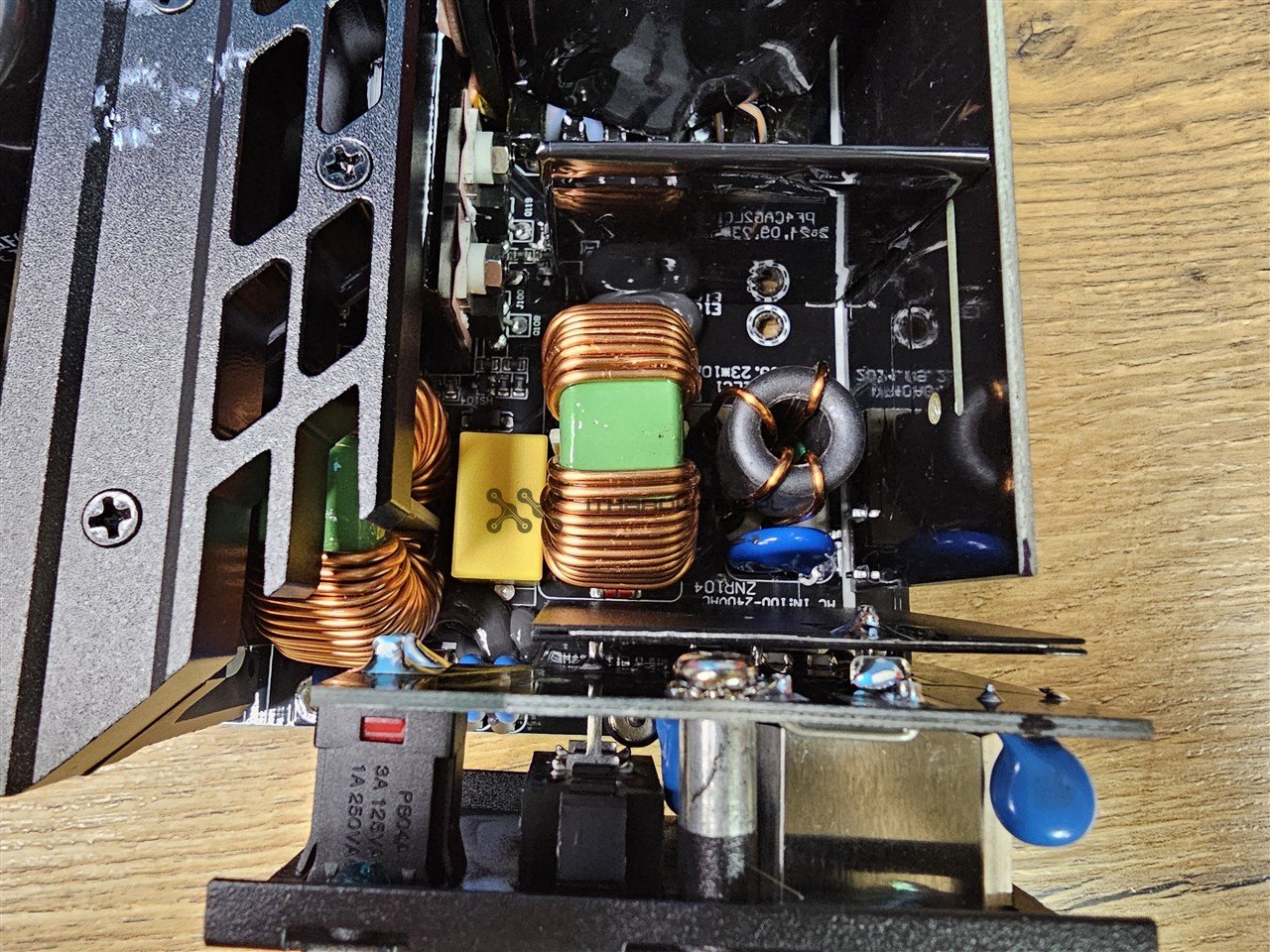

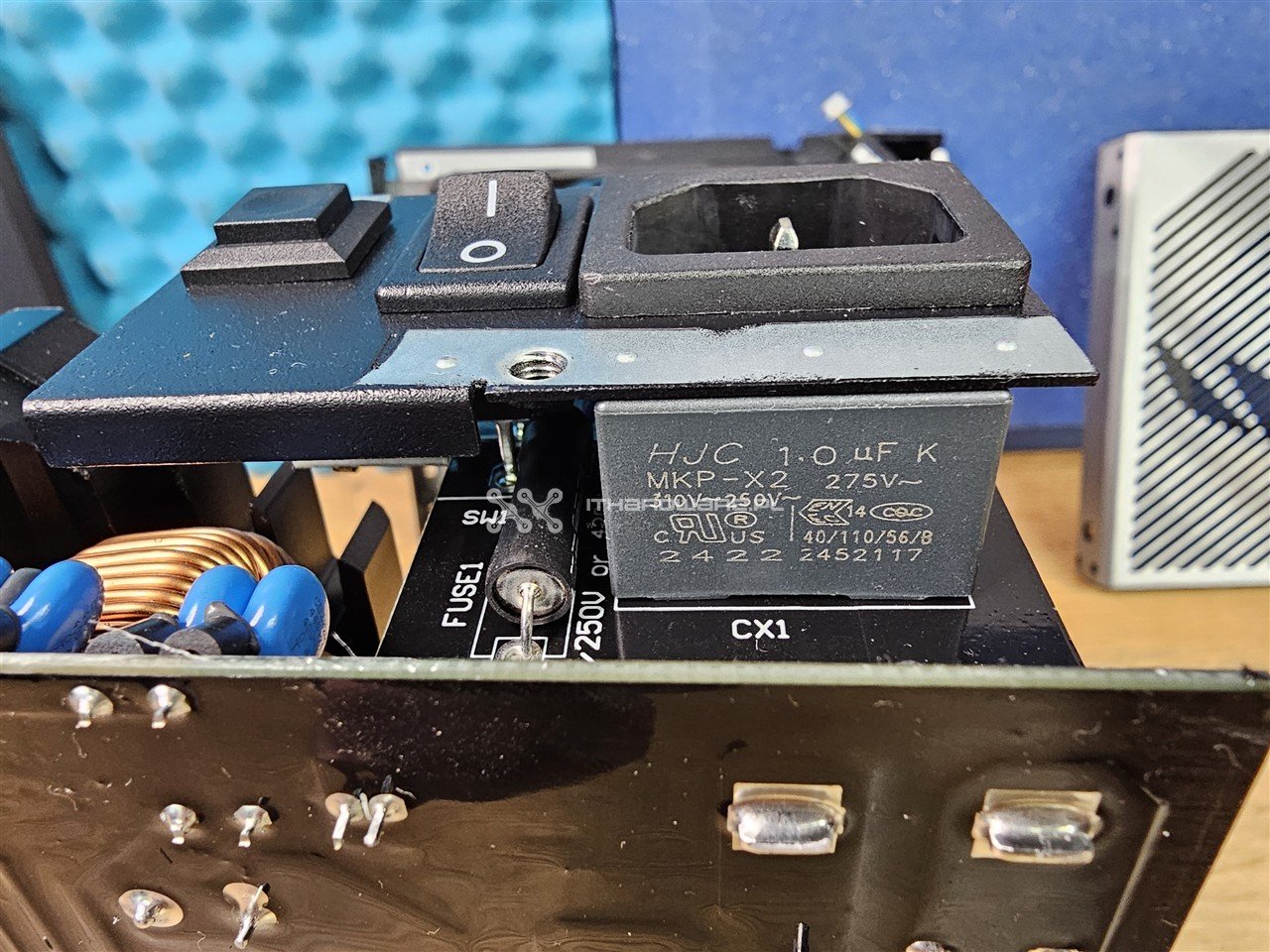

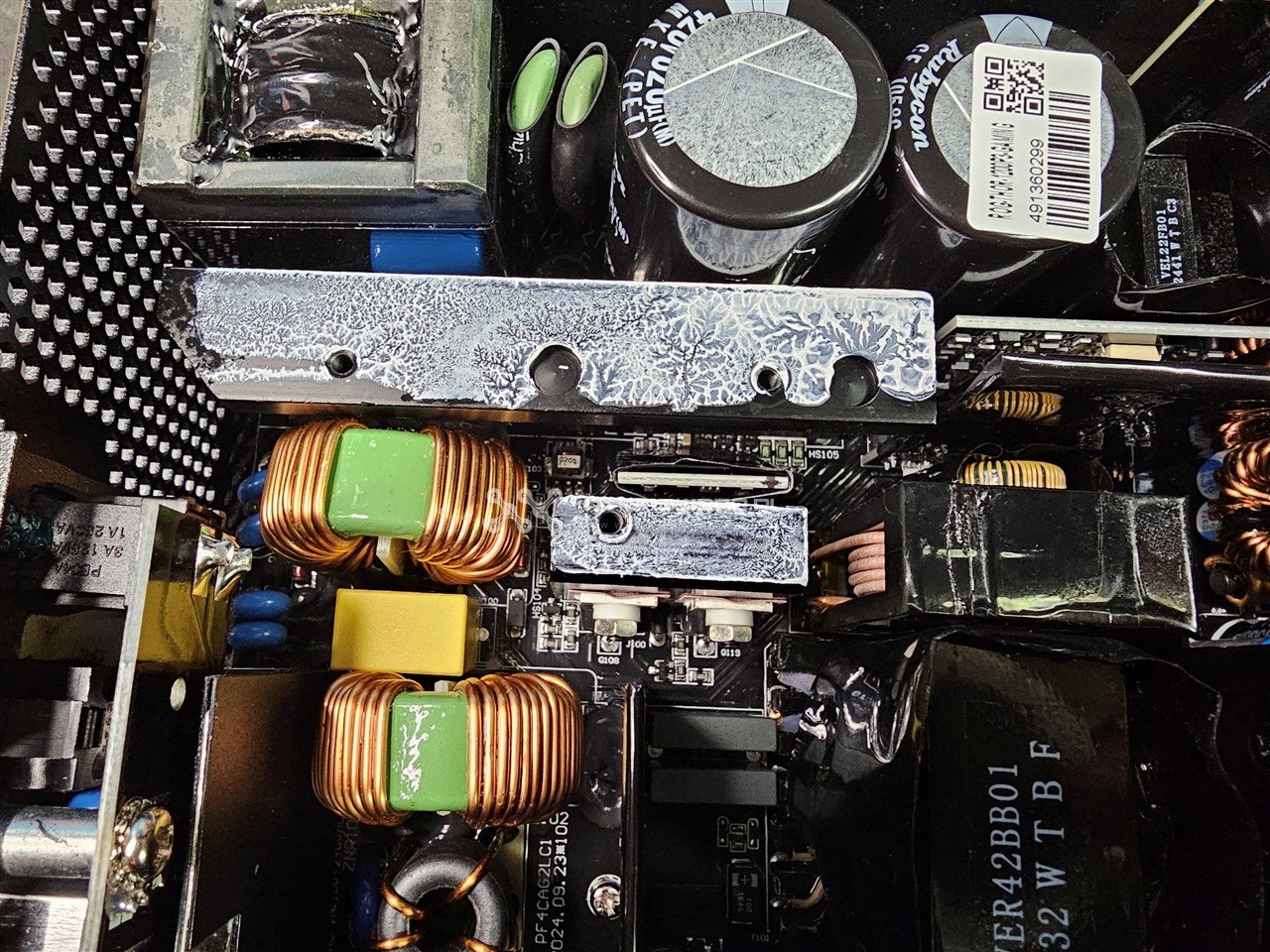

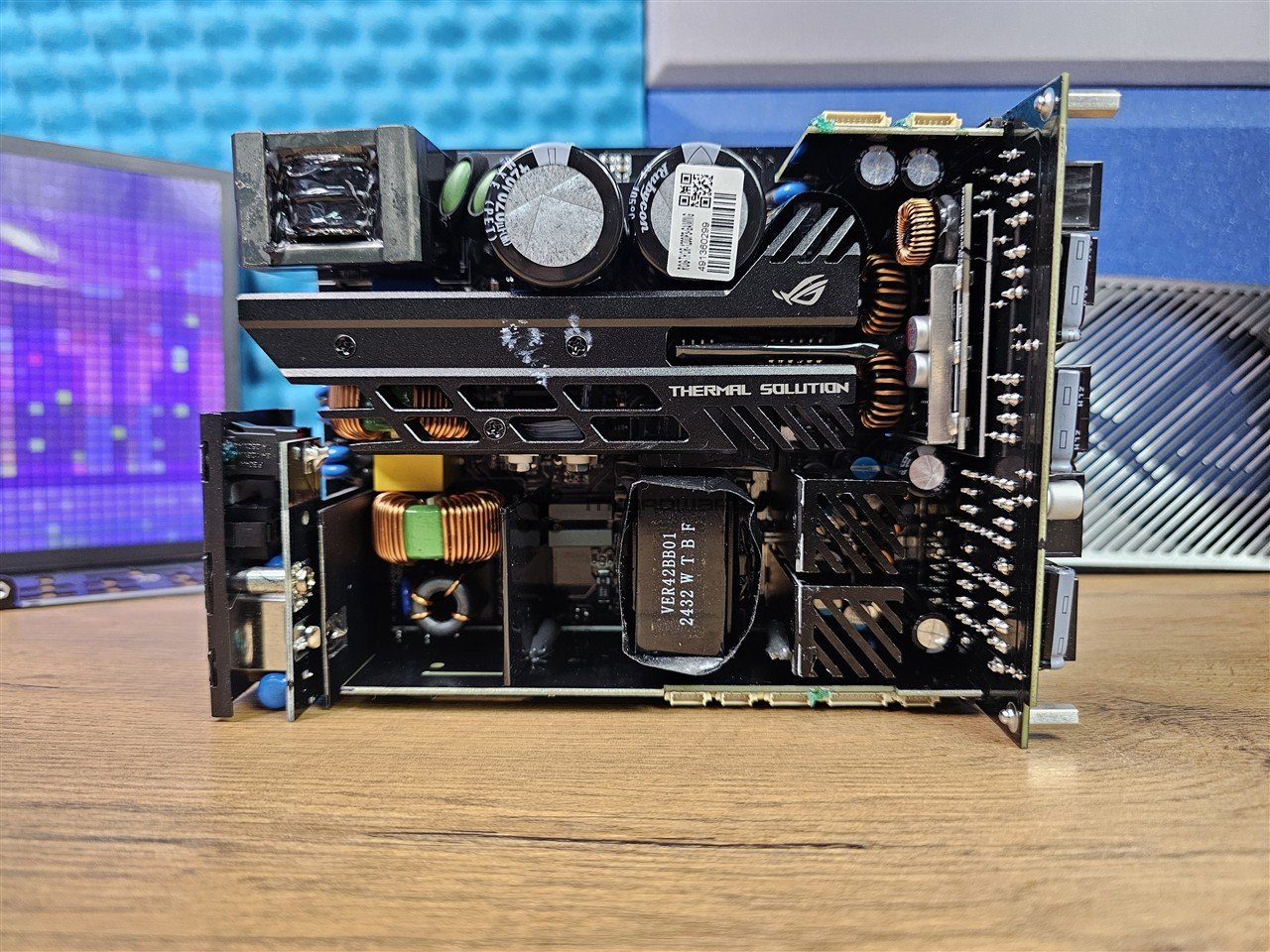

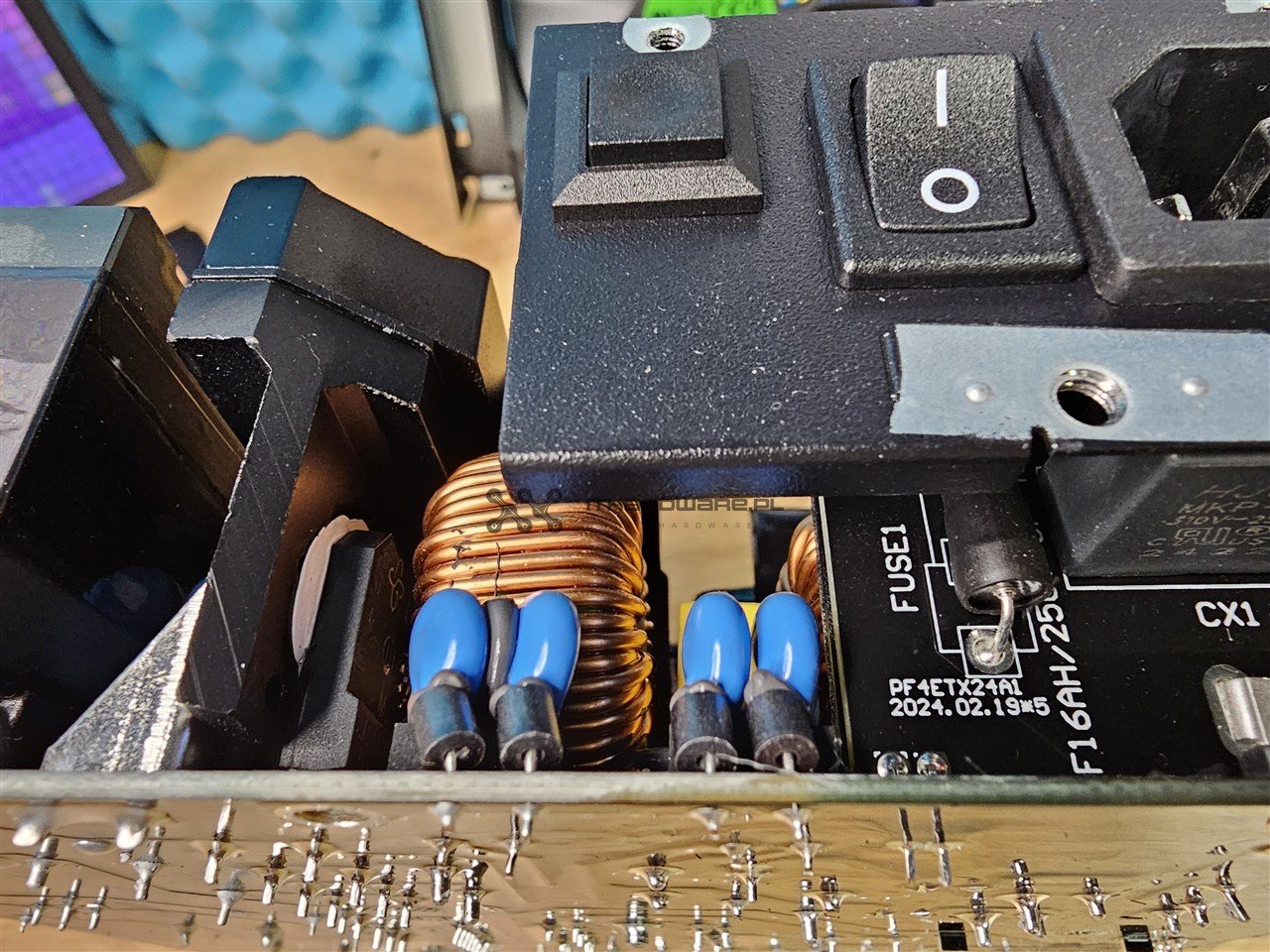

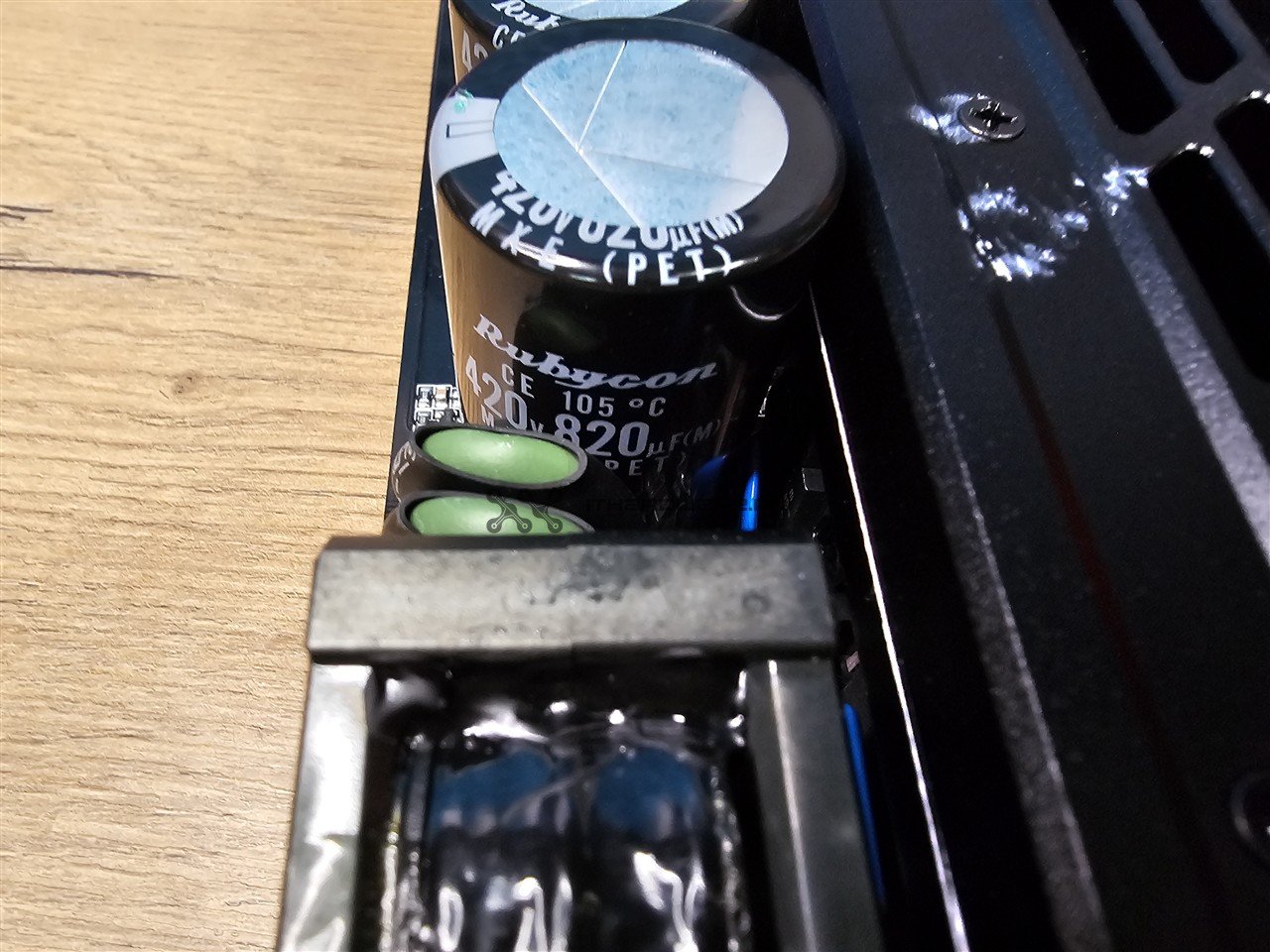

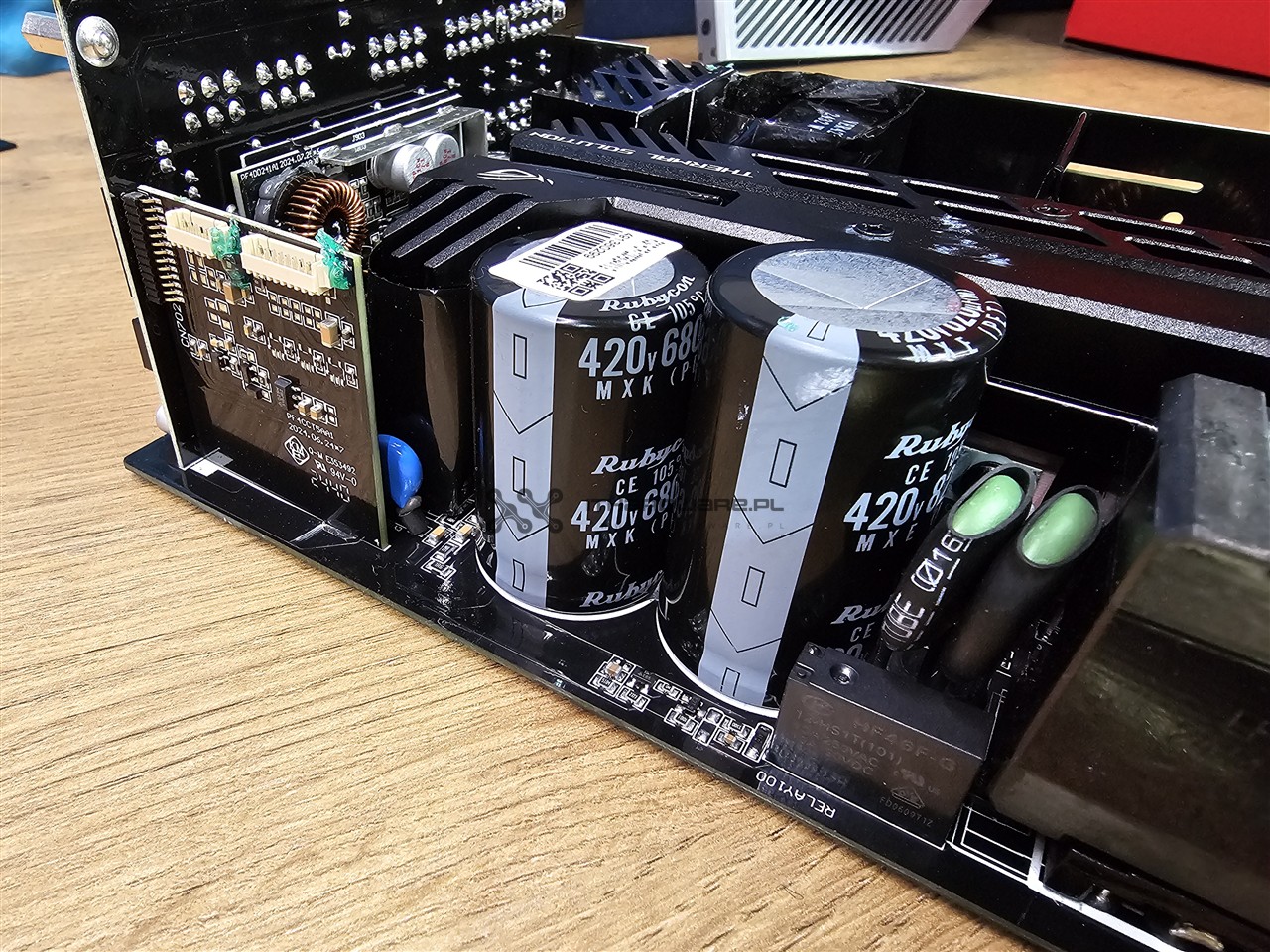

Analiza rozmieszczenia elementów na laminacie wskazuje na klasyczny układ topologii LLC z aktywną korekcją współczynnika mocy (APFC). Dwa kondensatory wysokonapięciowe obwodu APFC umieszczono wzdłuż górnej krawędzi PCB. Bezpośrednio pod nimi znajdują się sekcja aktywnej korekcji PFC oraz obwód tranzystorów kluczujących pracujących w układzie pełnego mostka. W sąsiedztwie mamy również sekcję napięcia 5 Vsb. Po lewej stronie laminatu rozmieszczono dwustopniowy filtr EMI – pierwszy etap filtracji znajduje się tuż za gniazdem AC, drugi na głównej płycie. Centralnie, pod radiatorem sekcji pierwotnej, umieszczono komponenty układu rezonansowego LLC. W dolnej części laminatu znajduje się główny transformator wysokiej częstotliwości, a po prawej stronie umieszczono tranzystory synchronicznego prostownika, chłodzone dodatkowymi radiatorami oraz obudową za pośrednictwem termopada. W bezpośrednim sąsiedztwie znajdują się wysokiej jakości kondensatory filtrujące – zarówno elektrolityczne, jak i aluminiowo-polimerowe, pochodzące od renomowanych japońskich producentów.

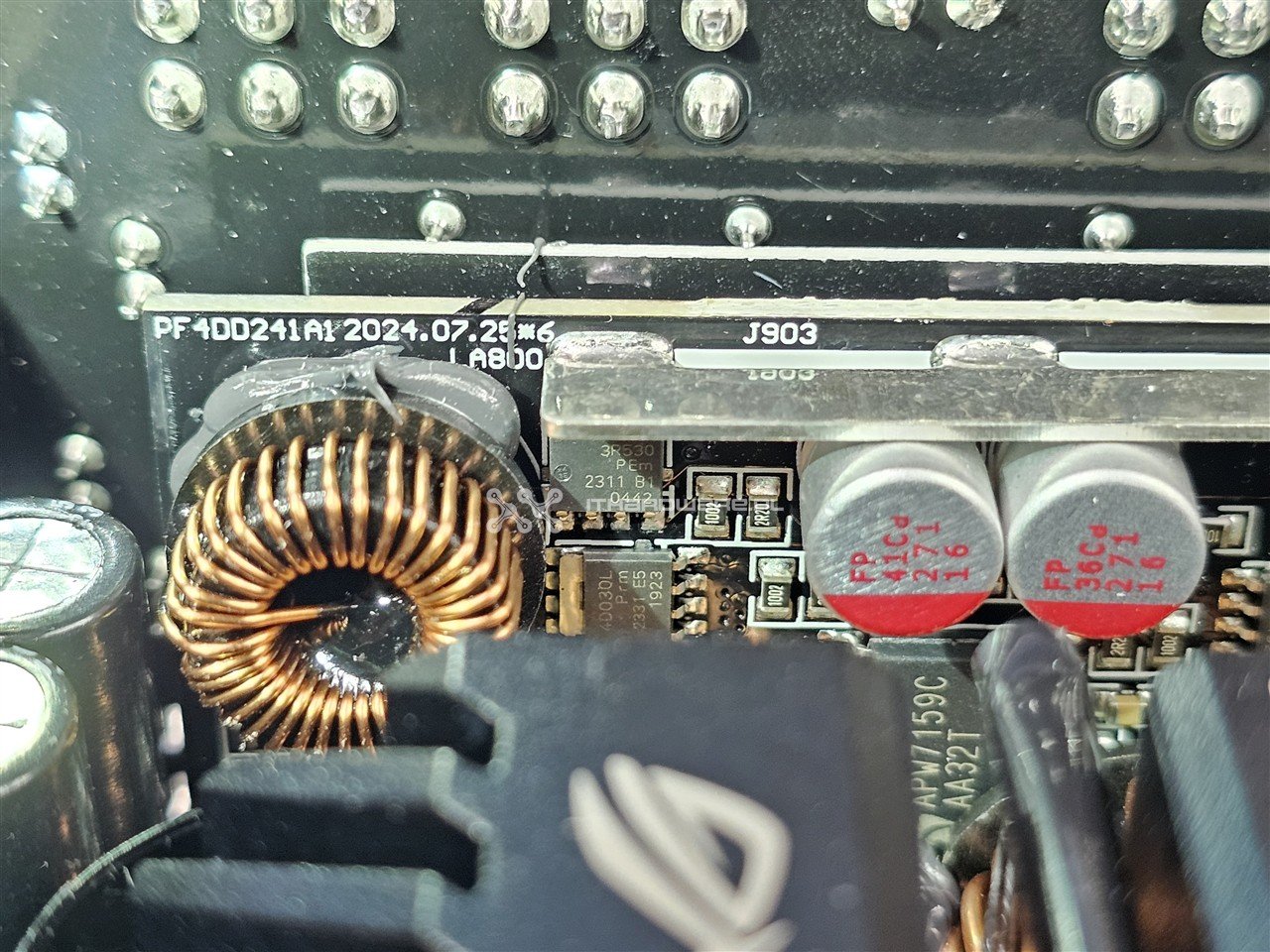

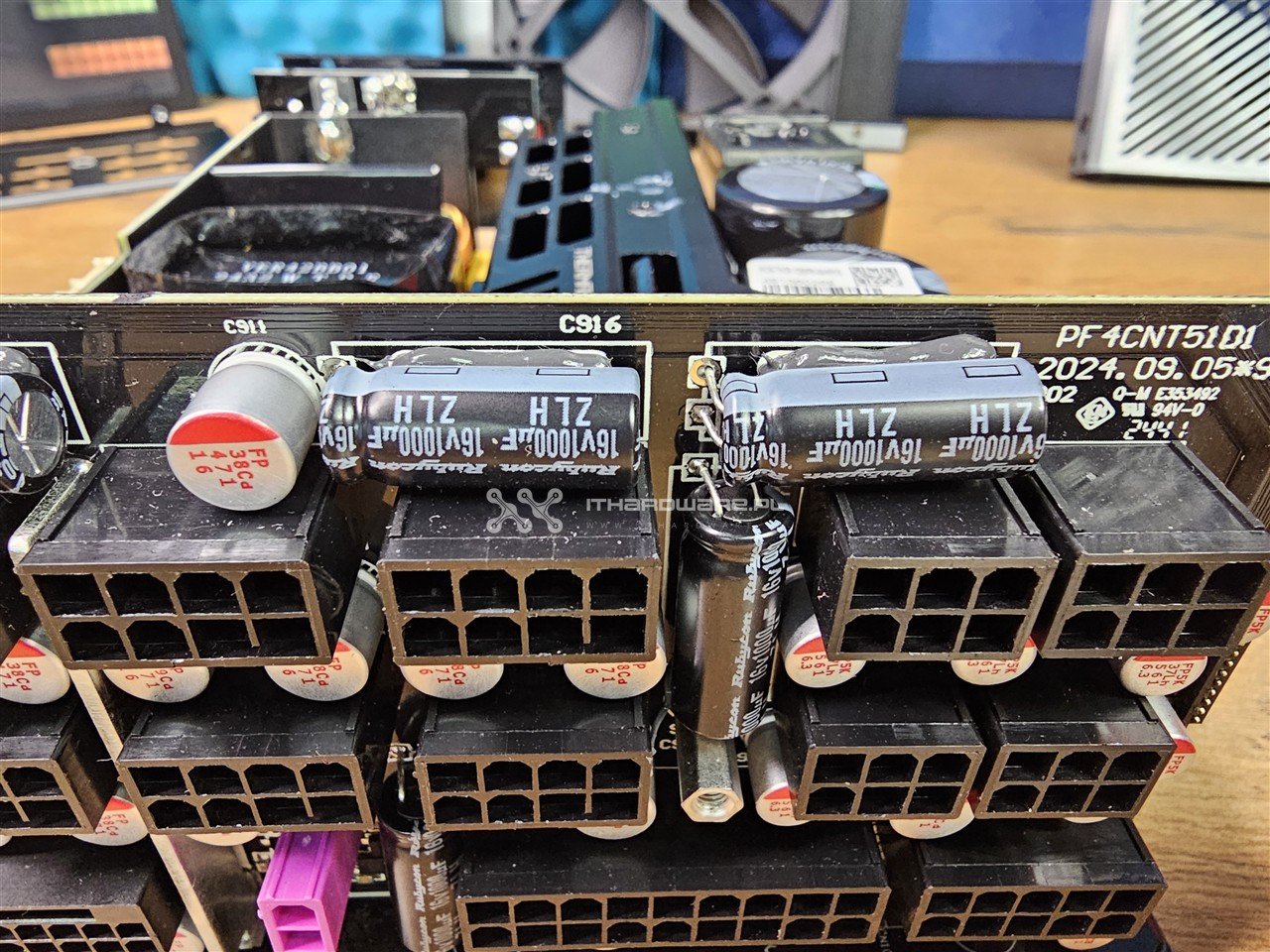

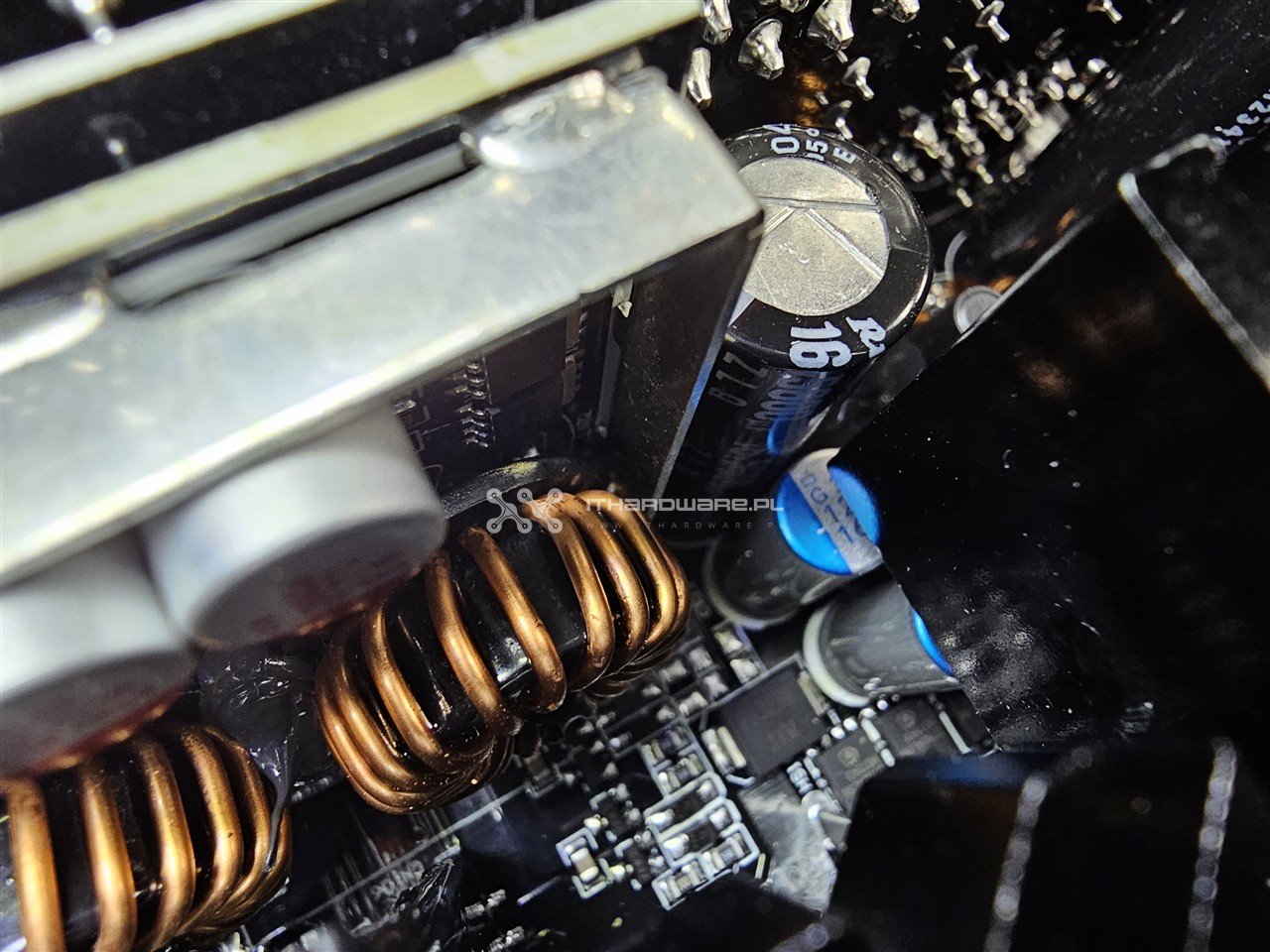

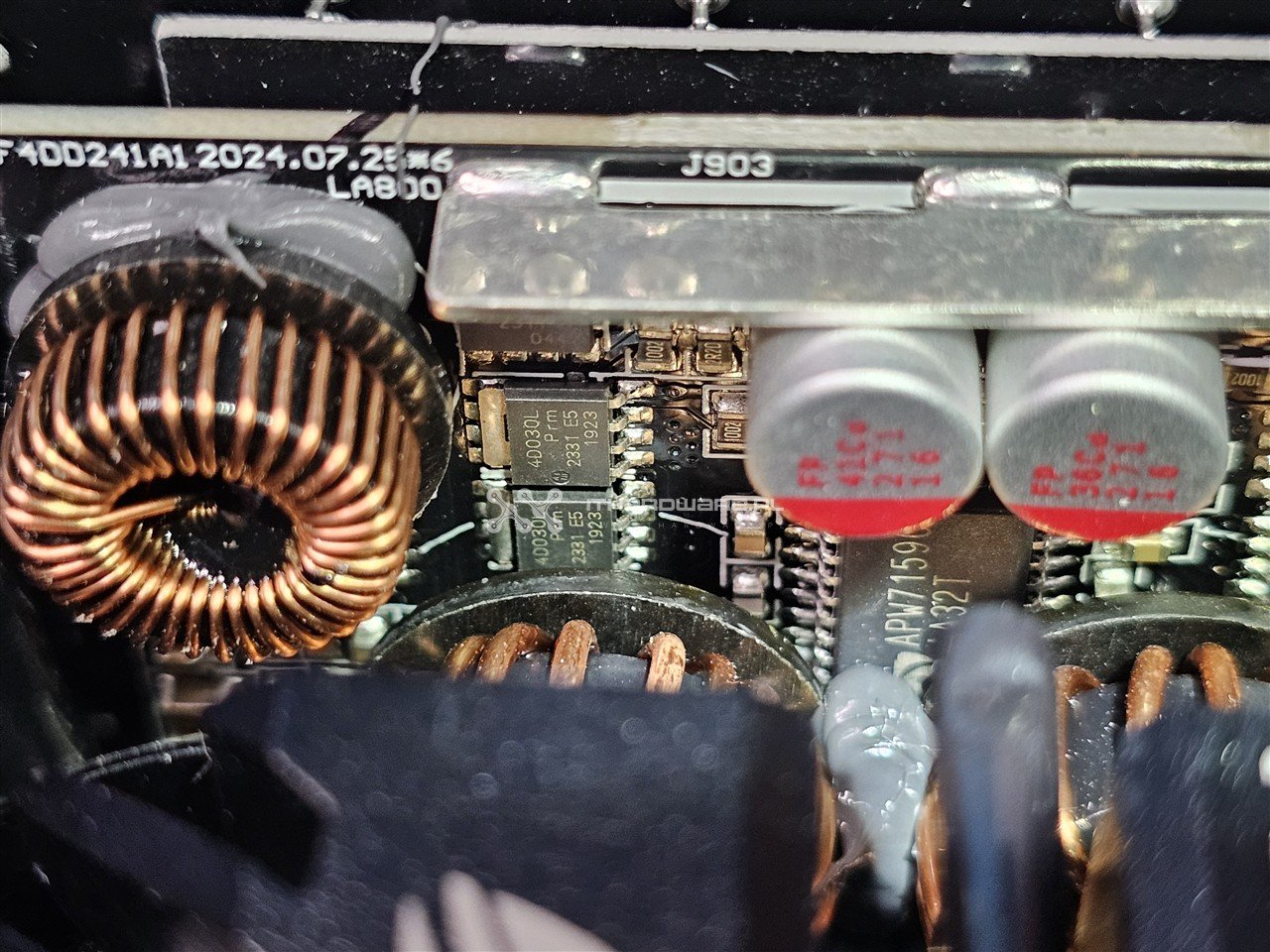

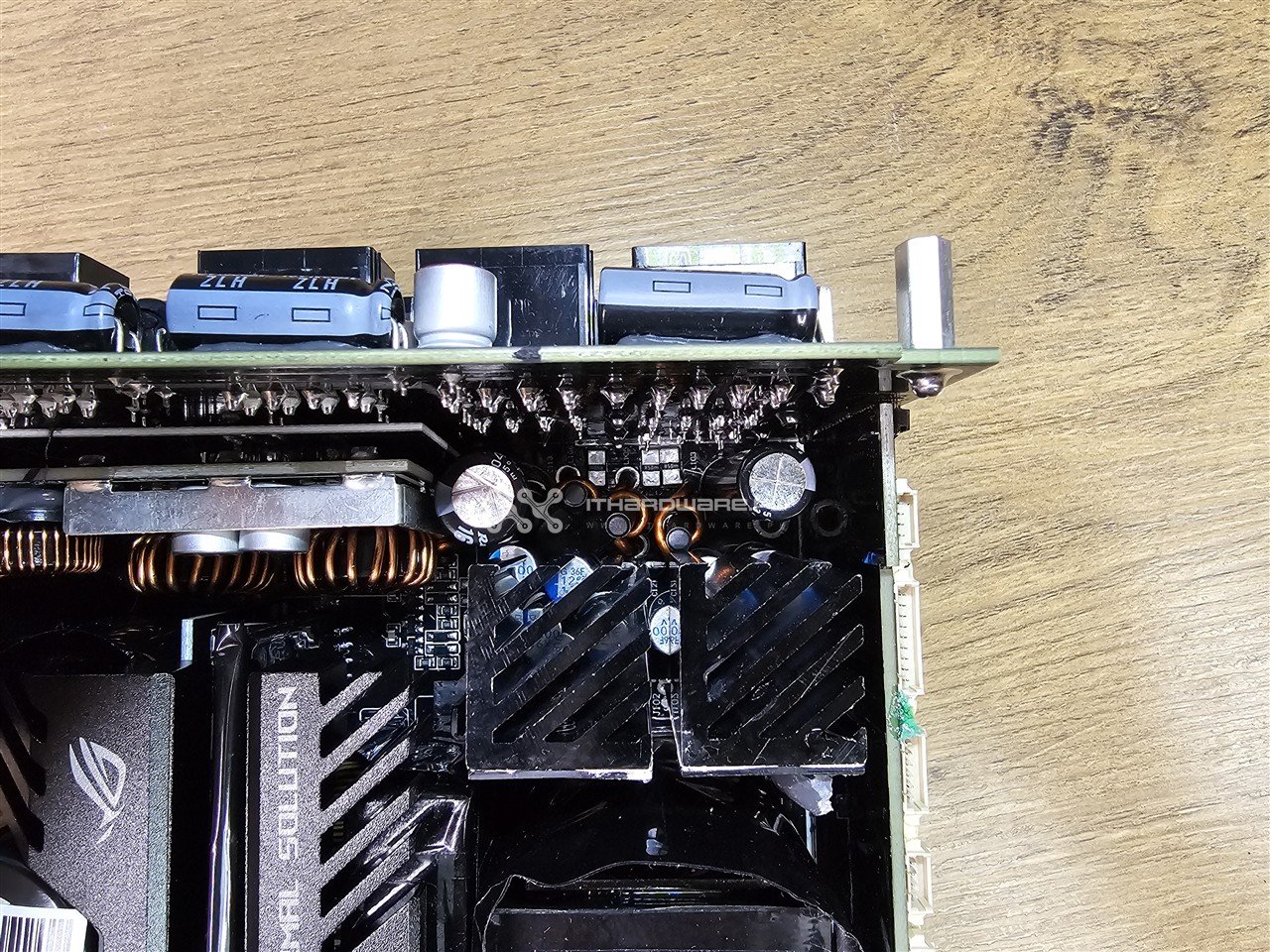

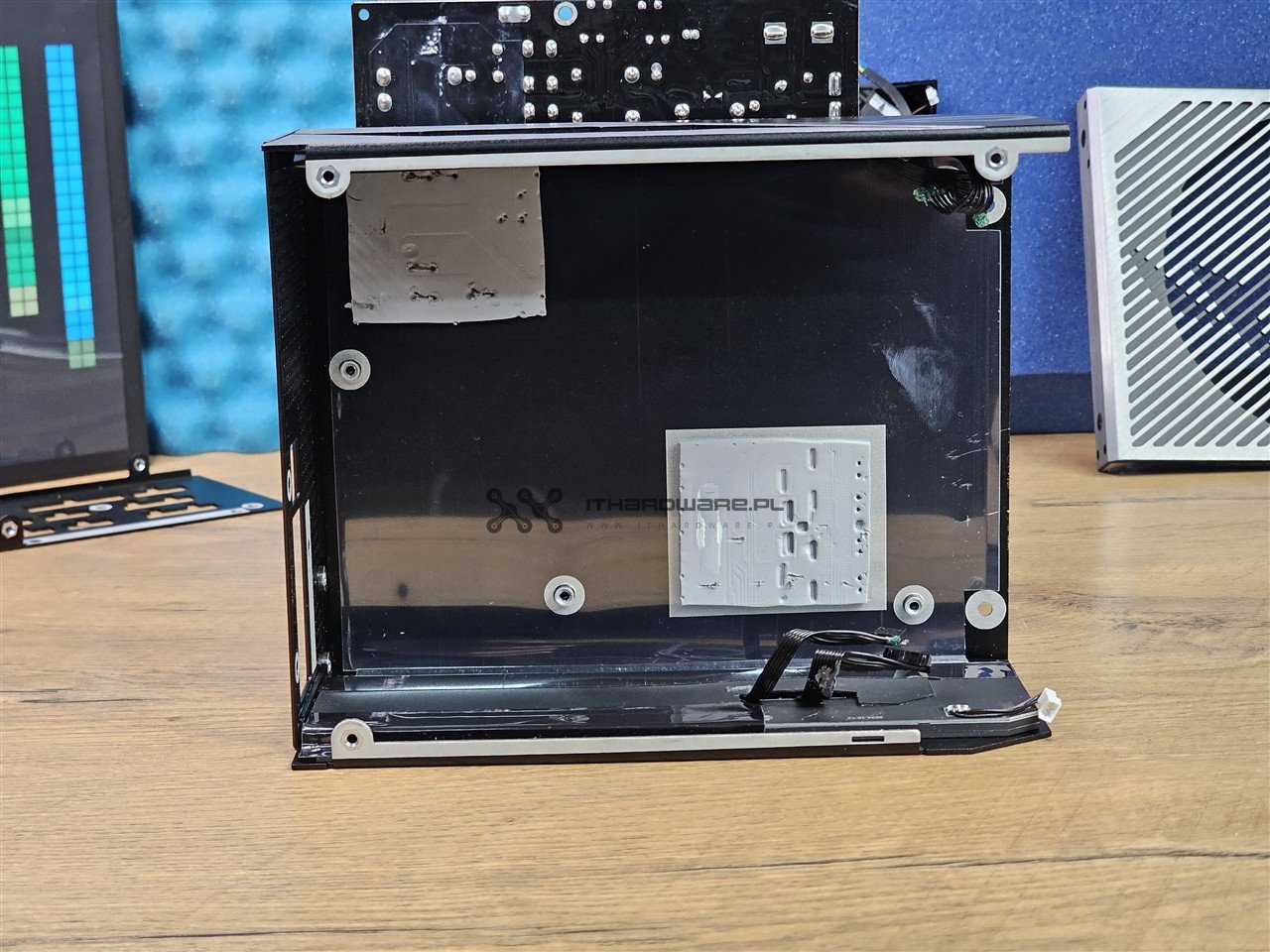

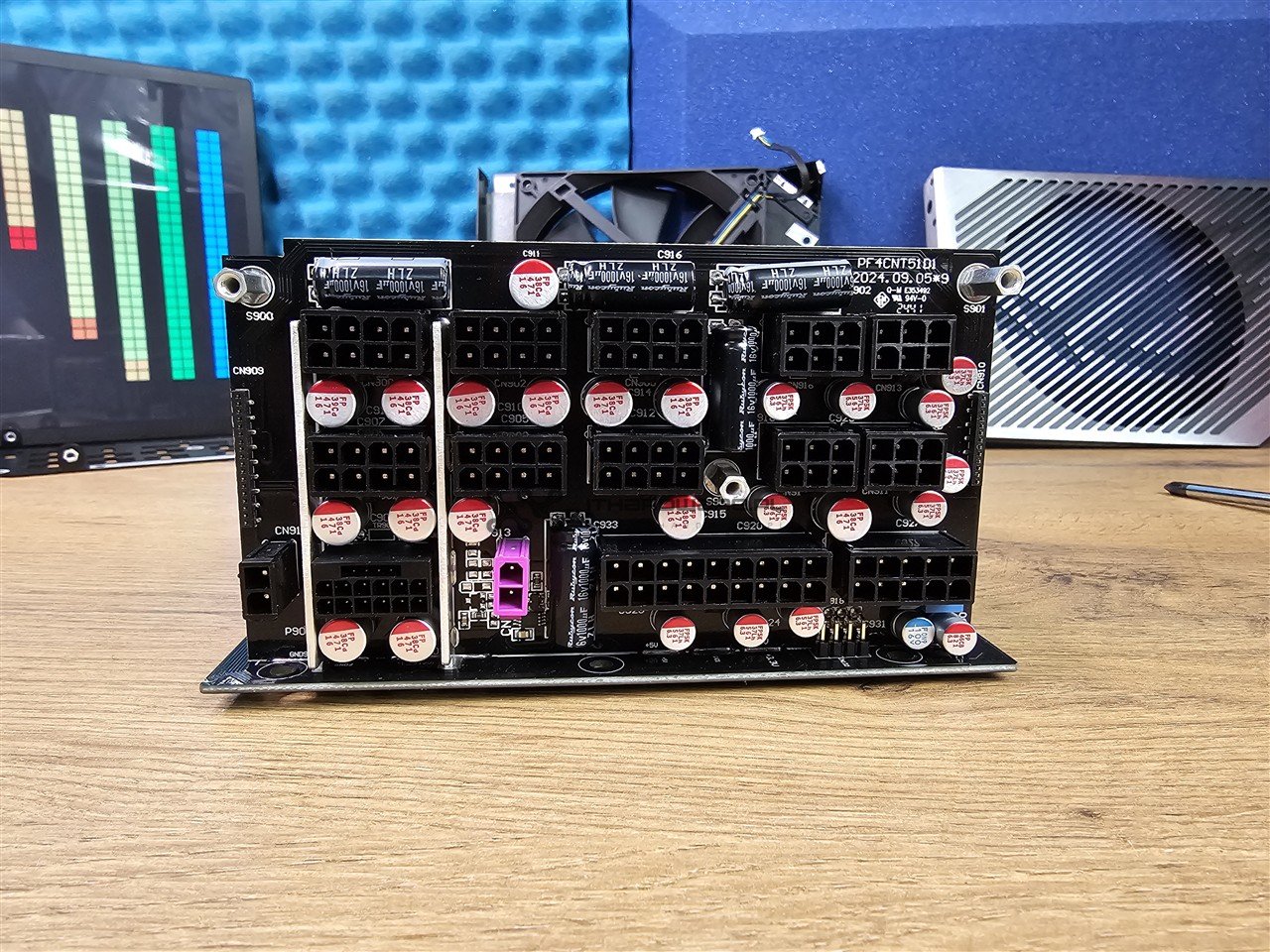

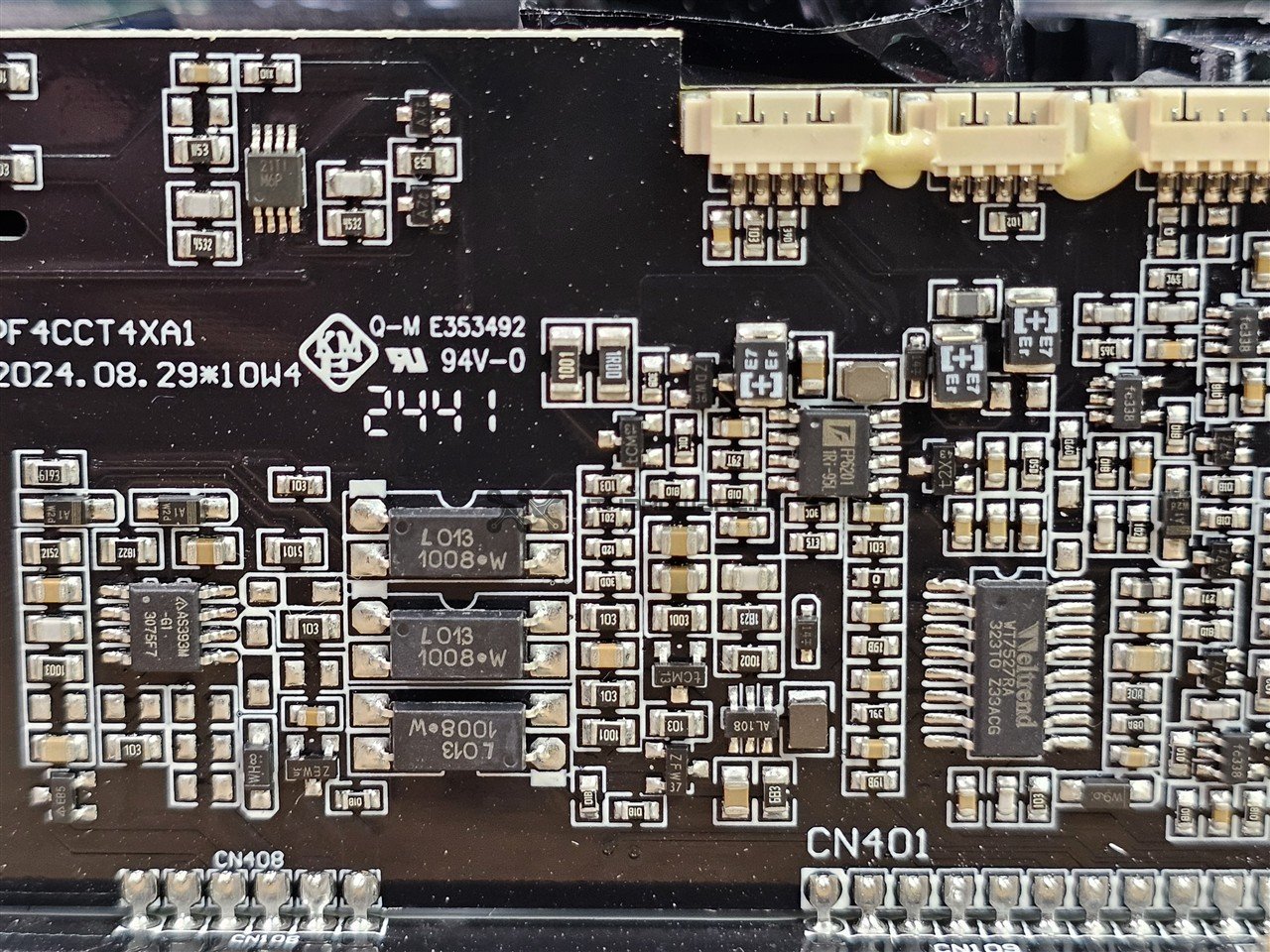

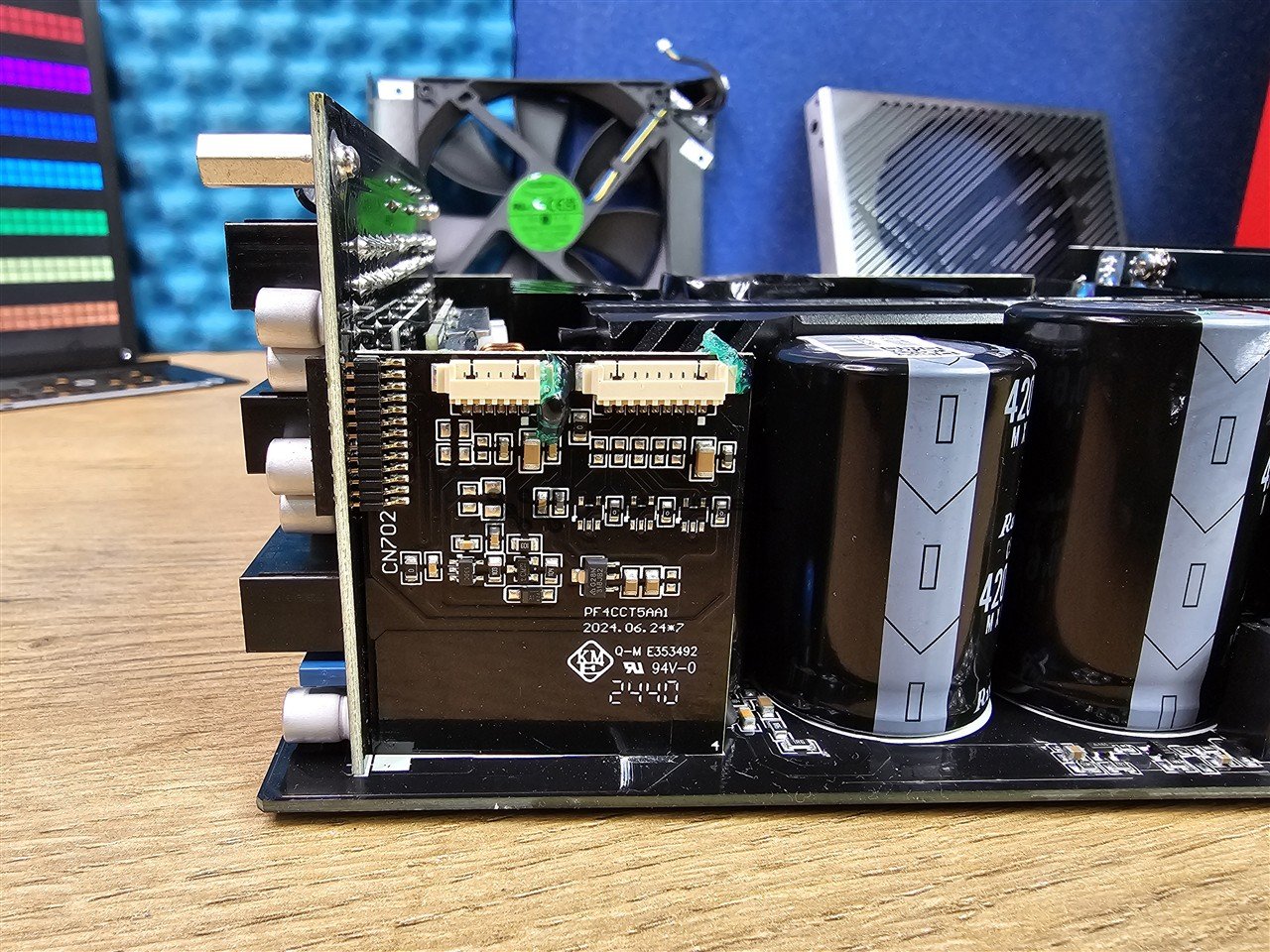

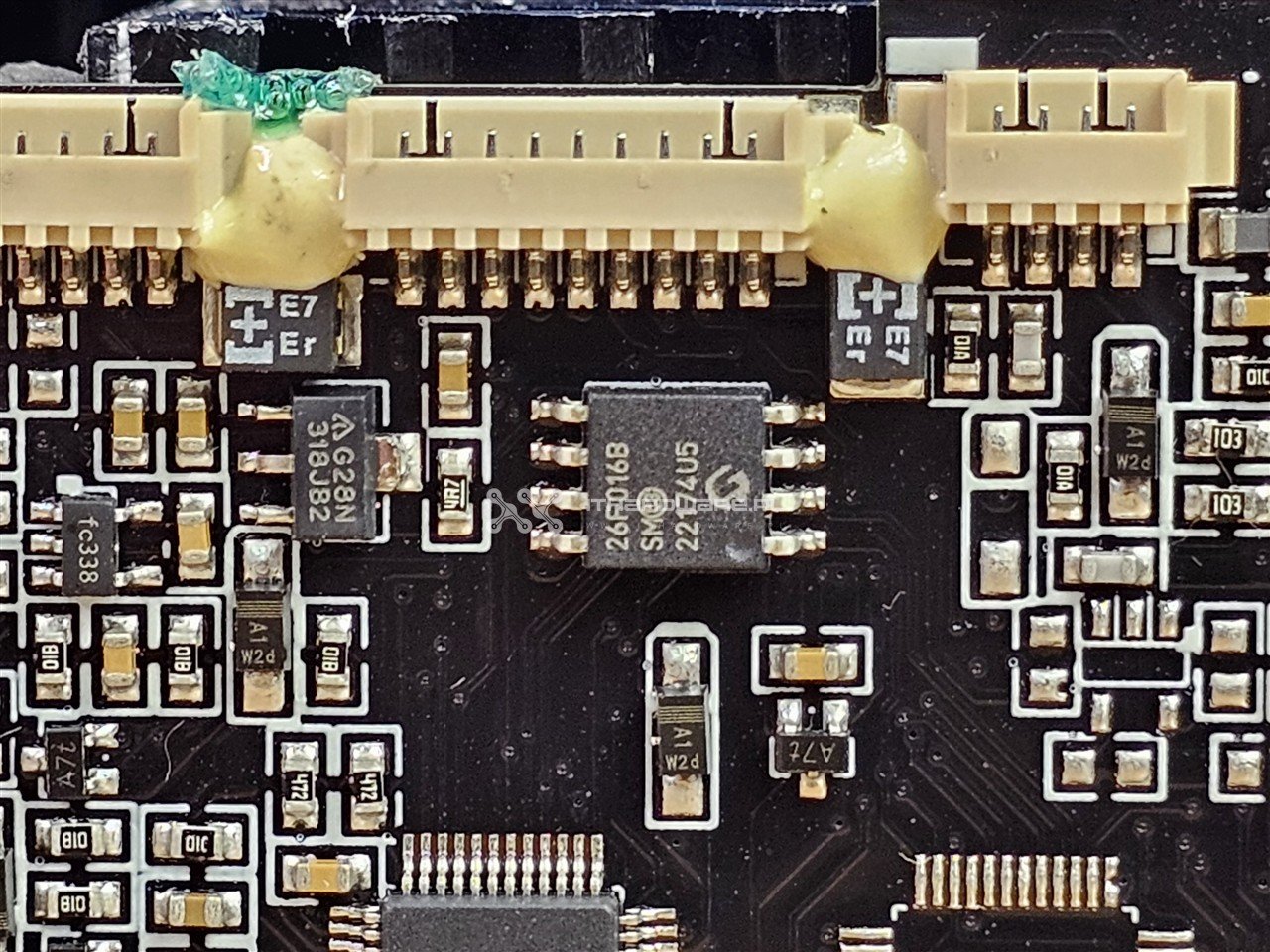

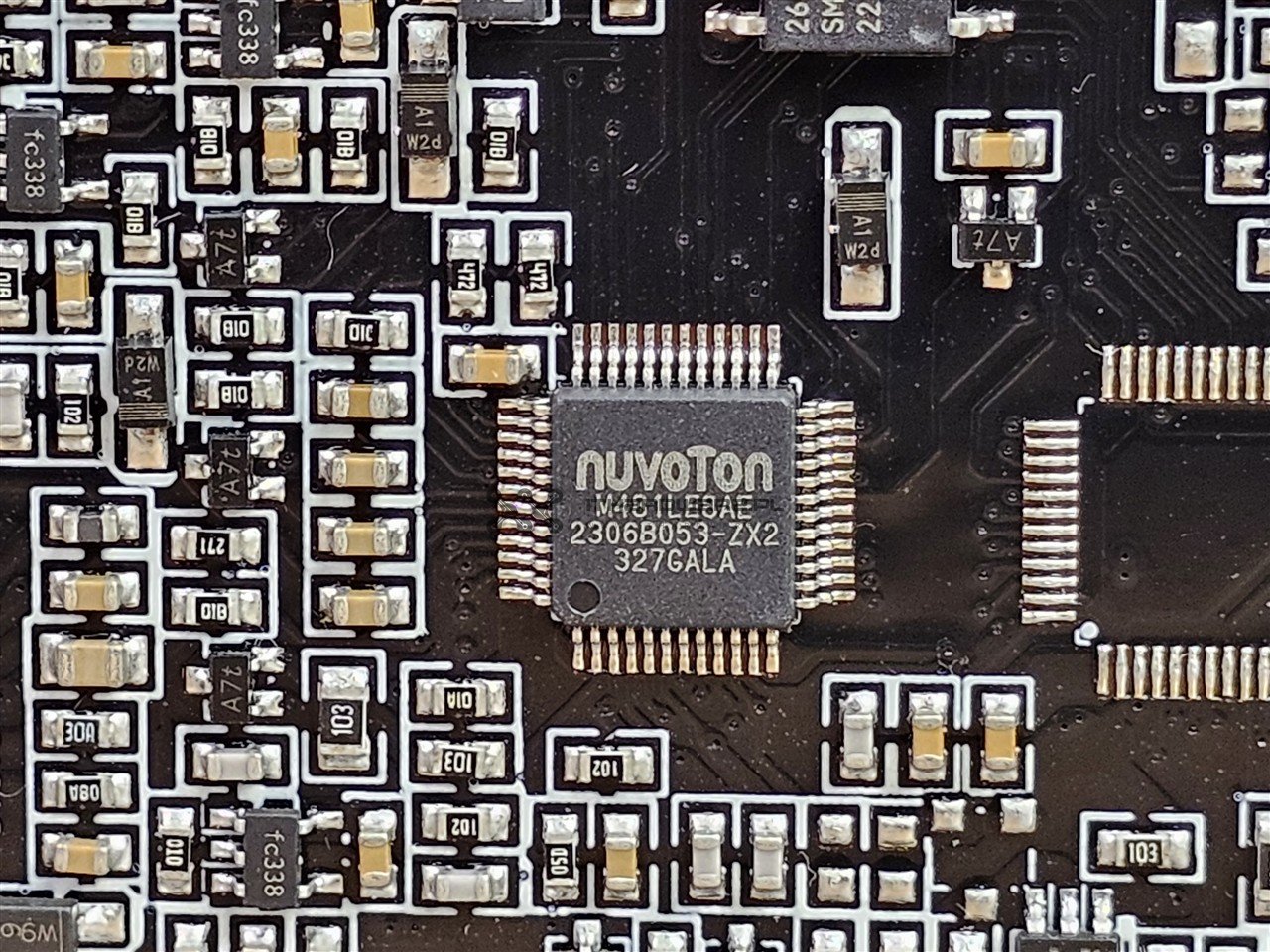

Przy panelu złączy modularnego okablowania znajduje się laminat z konwerterami DC-DC. Sama płyta modularnego okablowania zawiera dodatkowe kondensatory aluminiowo-polimerowe i jest połączona spoiwem lutowniczym z głównym laminatem. Przy obu krawędziach umieszczono dodatkowe płytki z komponentami odpowiedzialnymi zarówno za obsługę podświetlenia ARGB, jak i sterowanie ekranem OLED.

Zastosowane komponenty świadczą o wysokiej jakości elektroniki – znajdziemy tu wyłącznie japońskie kondensatory oraz tranzystory czy tranzystory GaN. Jakość potwierdza 10-letnia gwarancja, co z pewnością jest dobrą wiadomością dla klientów.

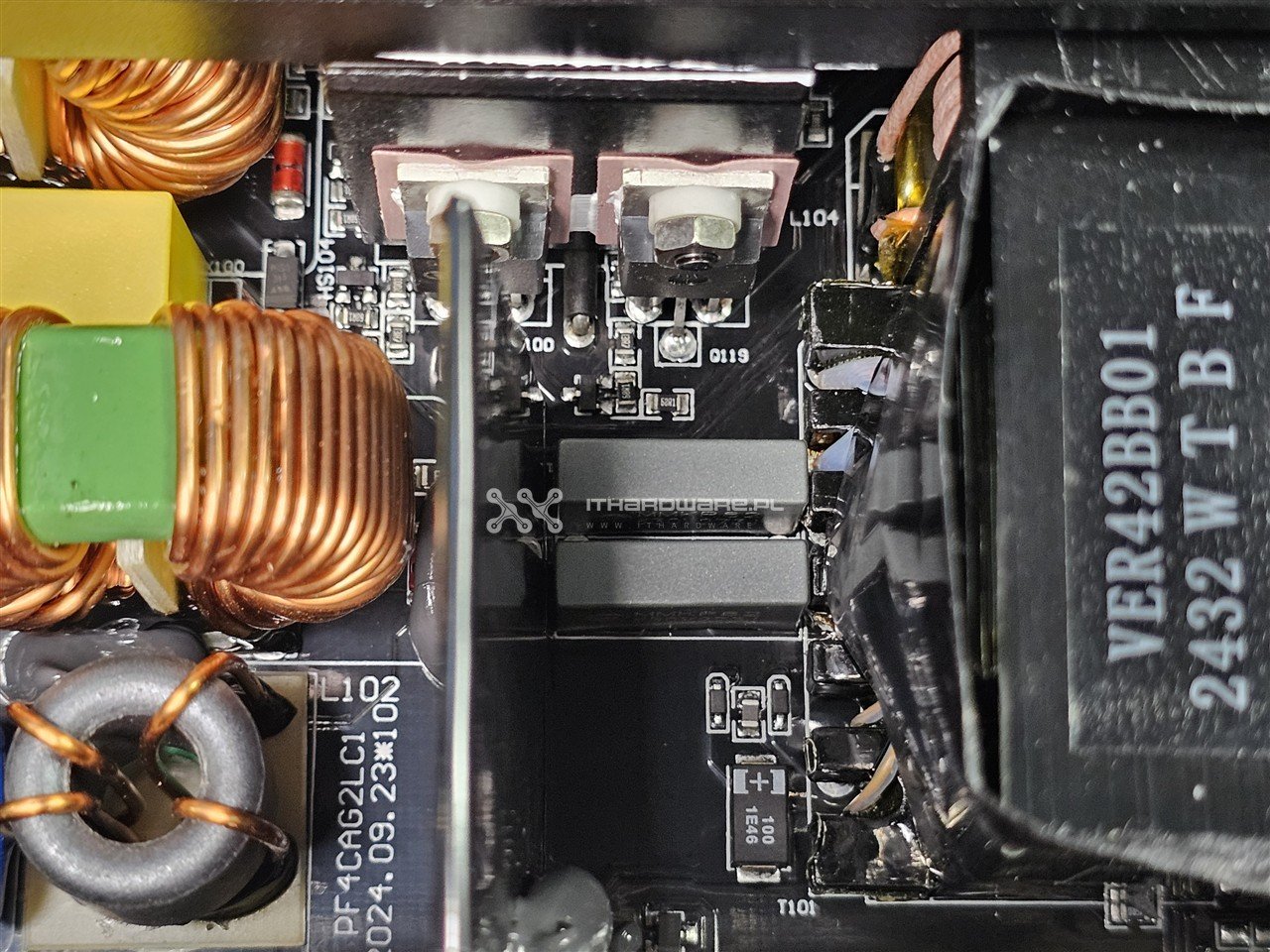

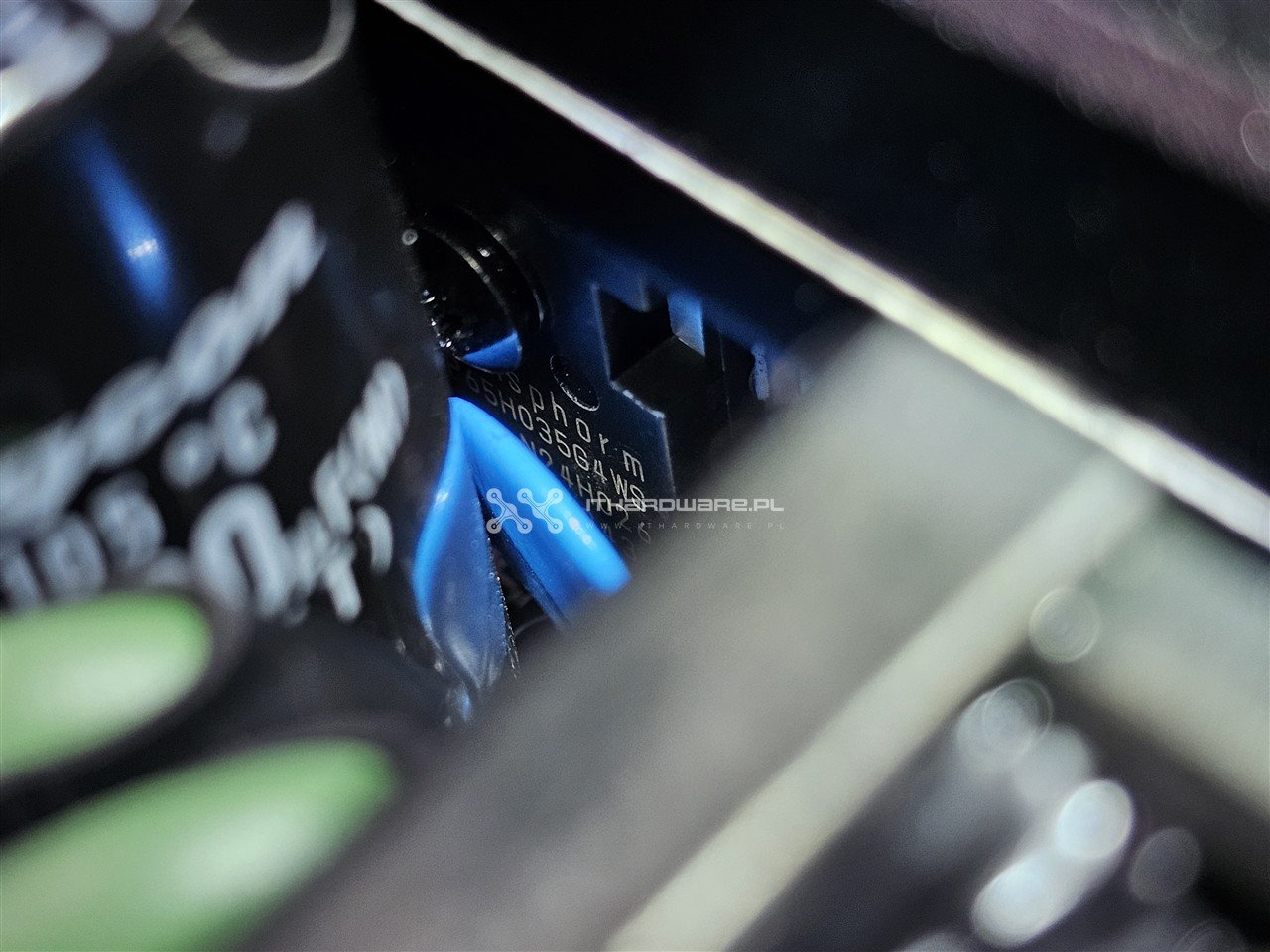

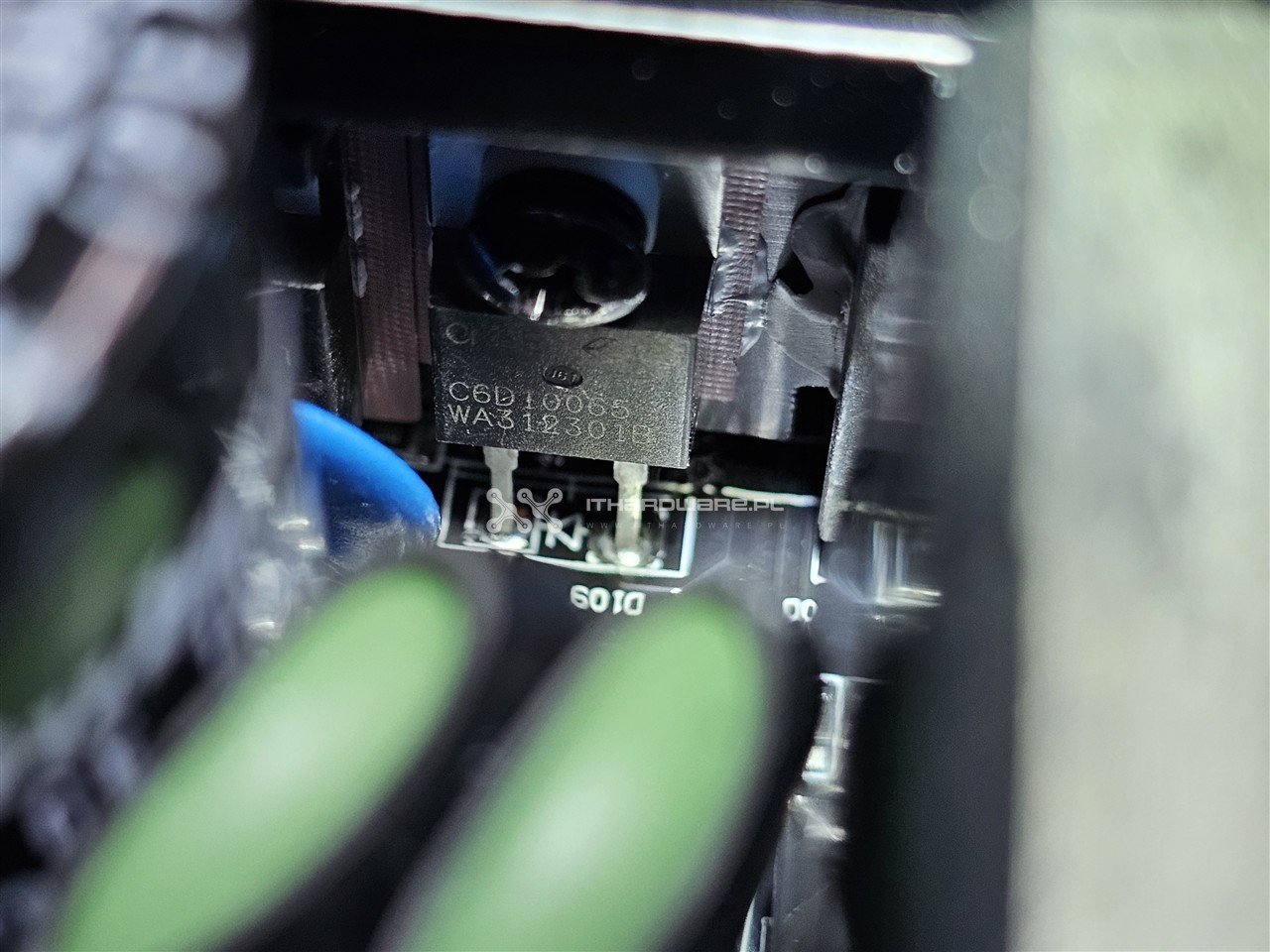

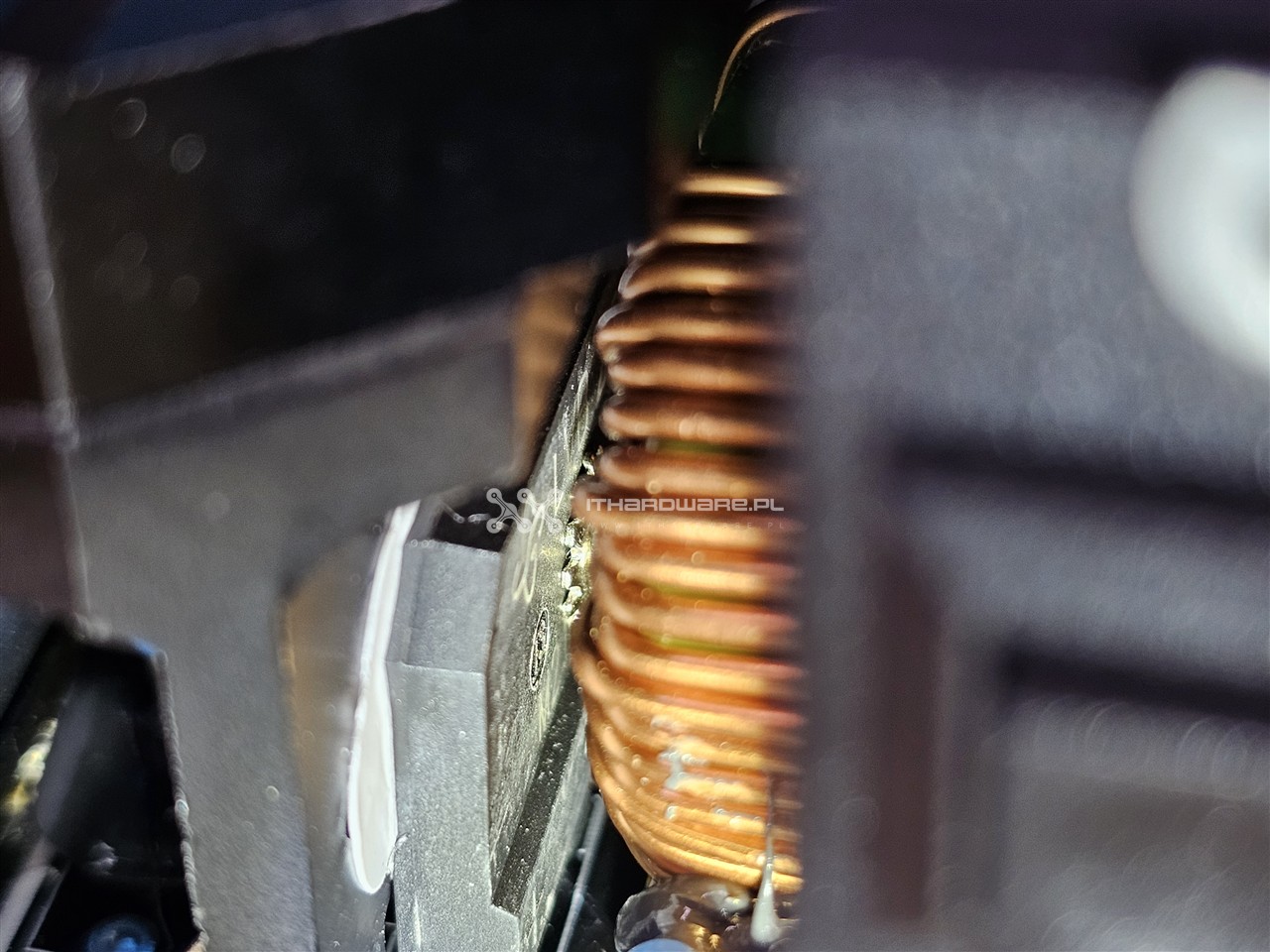

Strona pierwotna:

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.

  Poprzedni   Następny

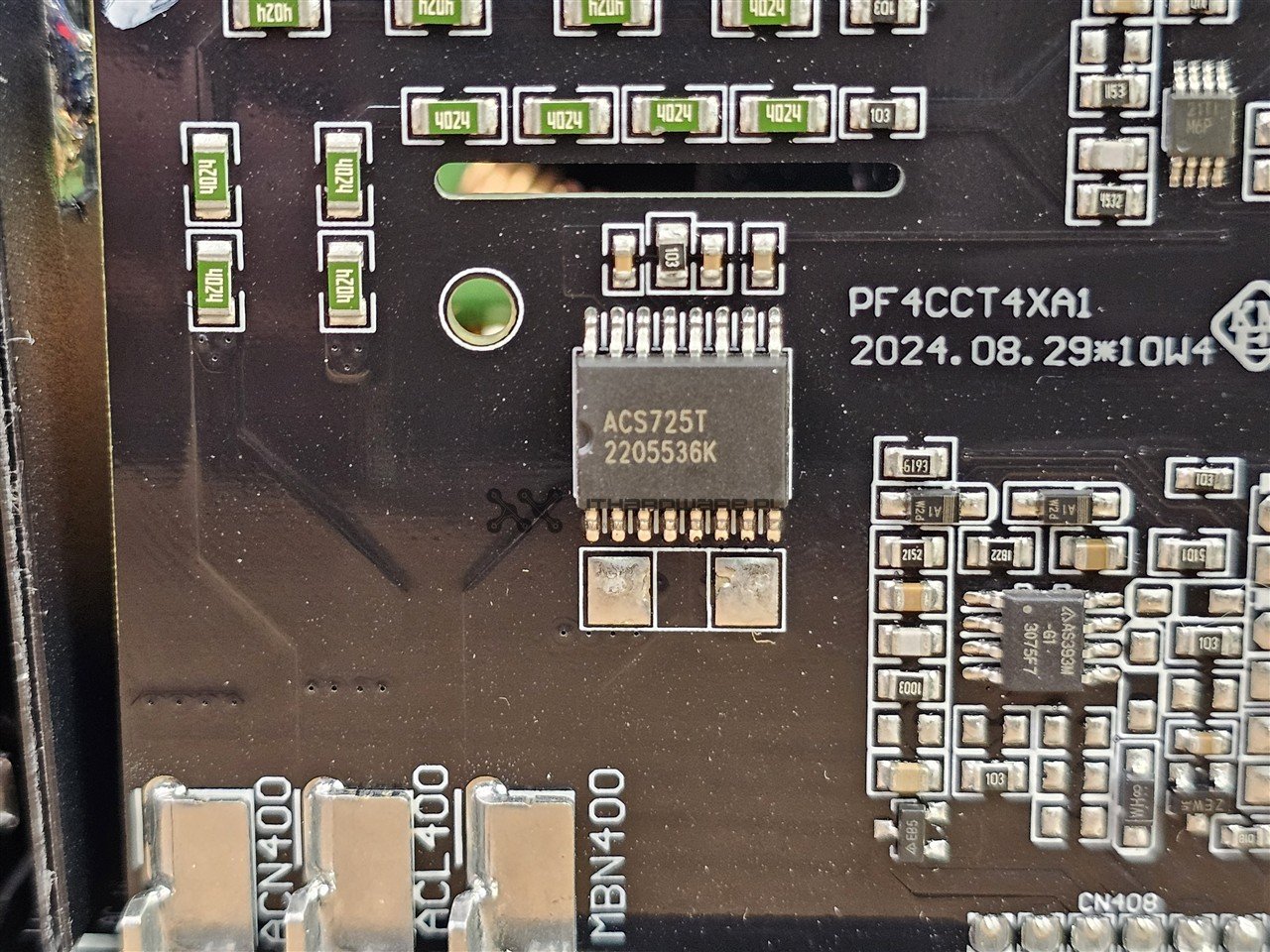

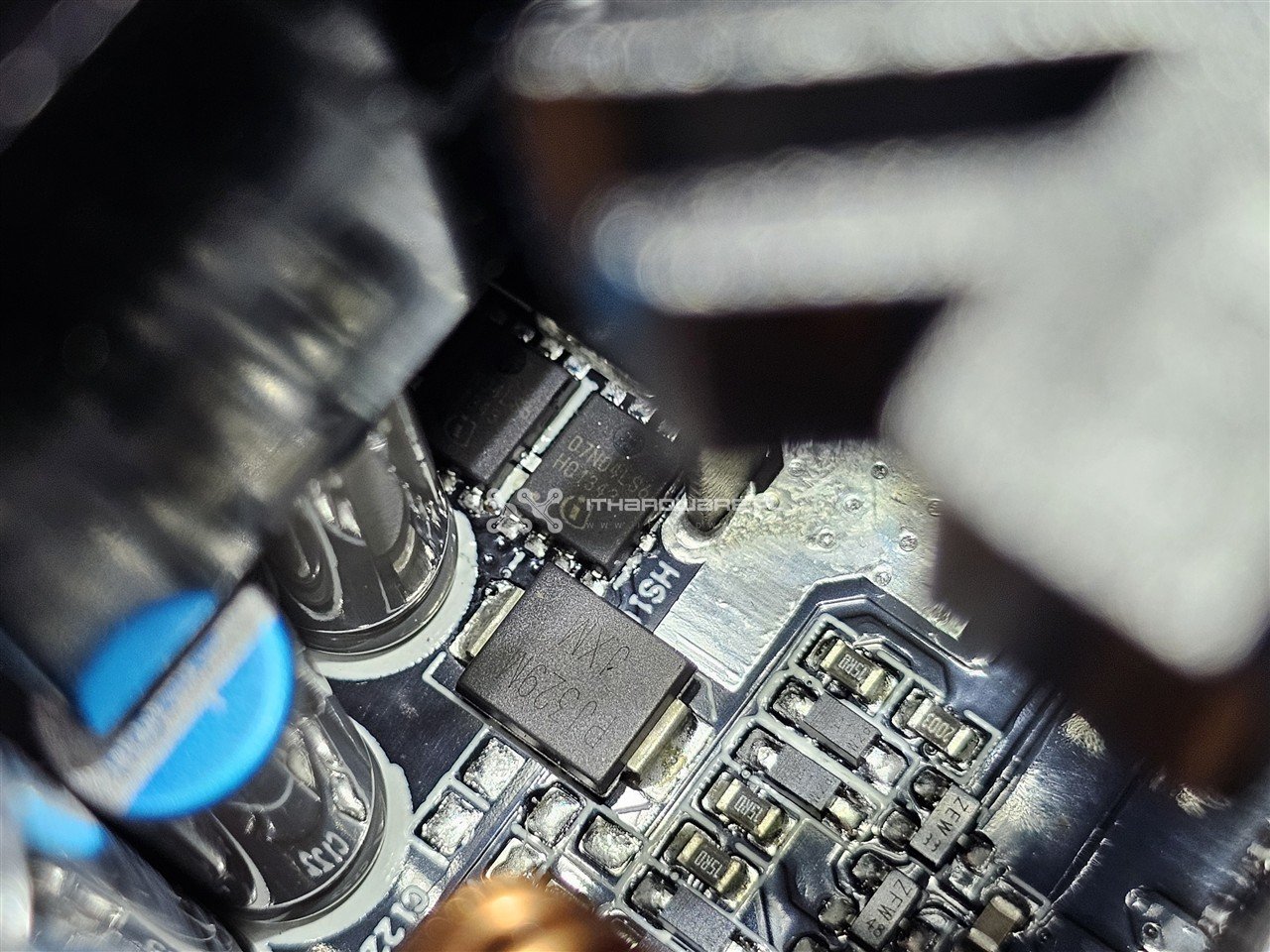

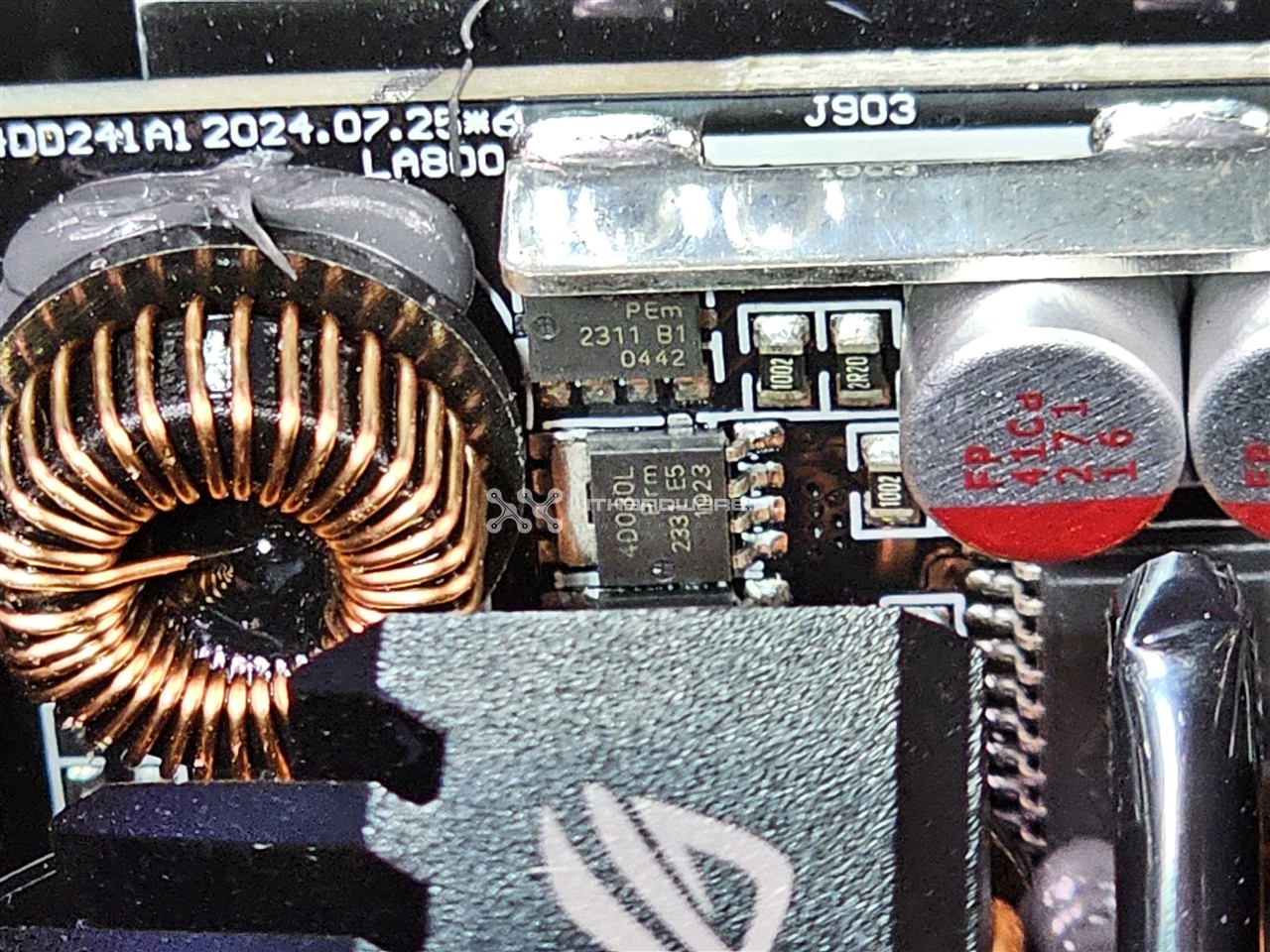

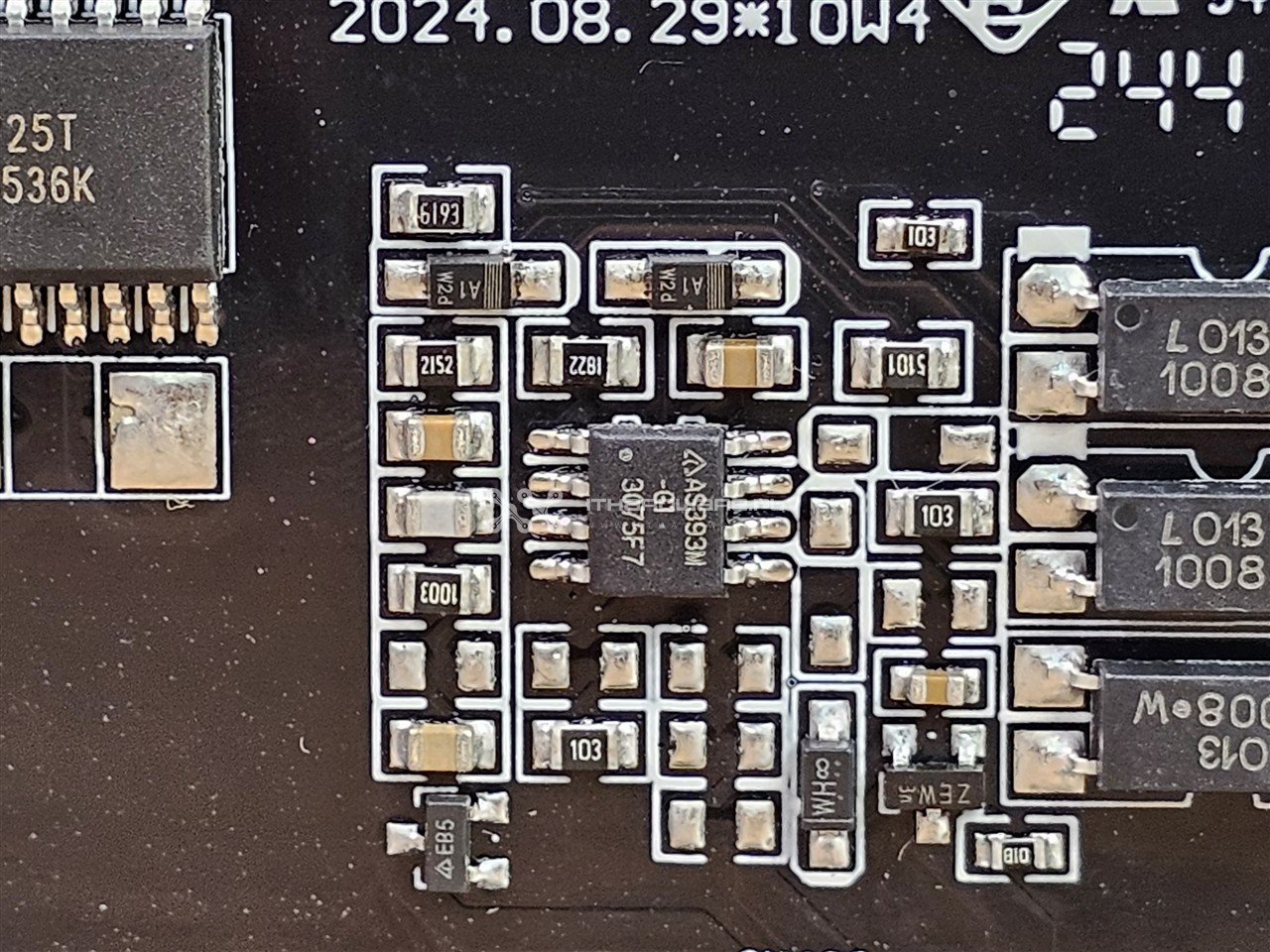

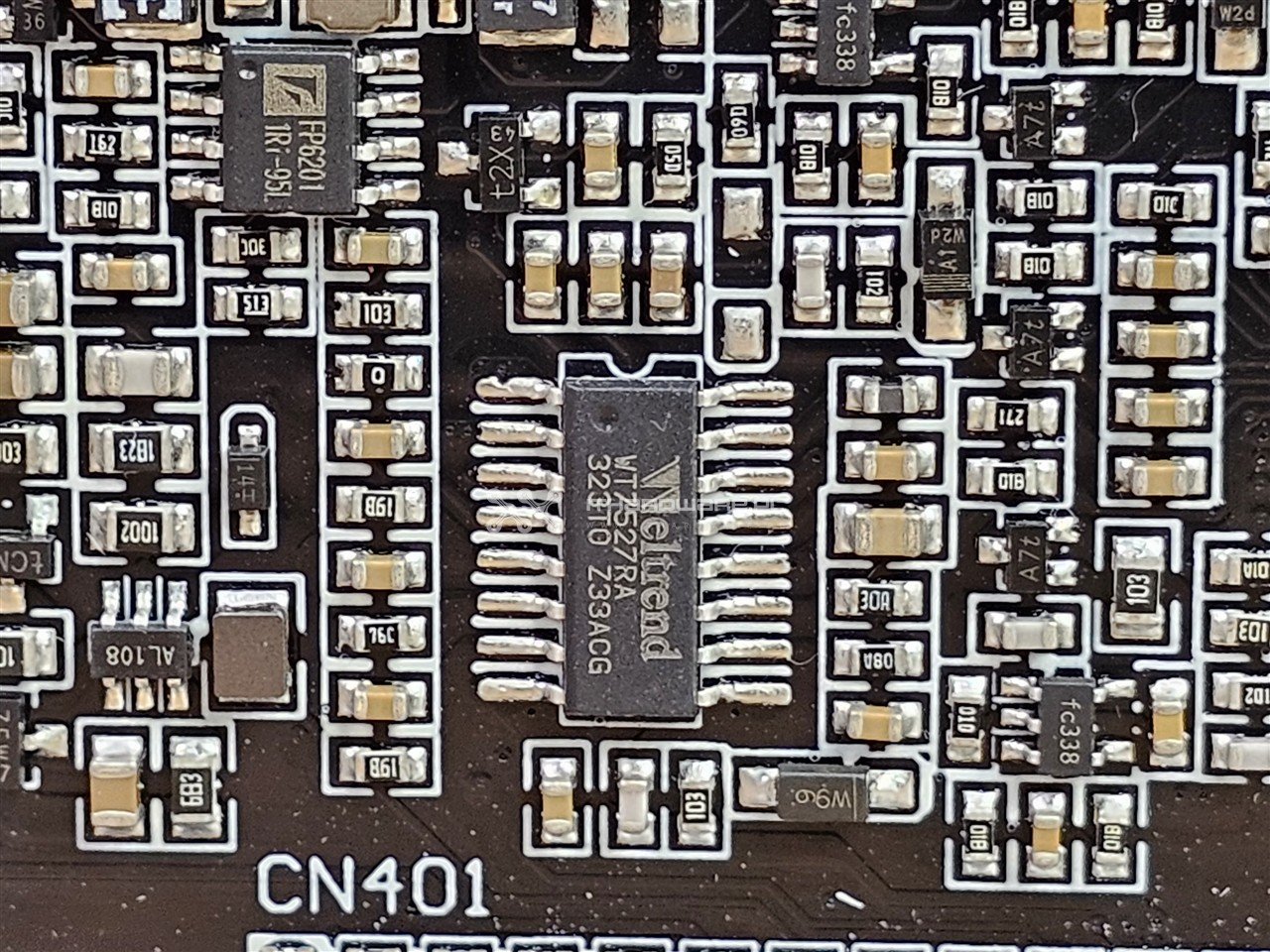

Strona wtórna:

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.

  Poprzedni   Następny

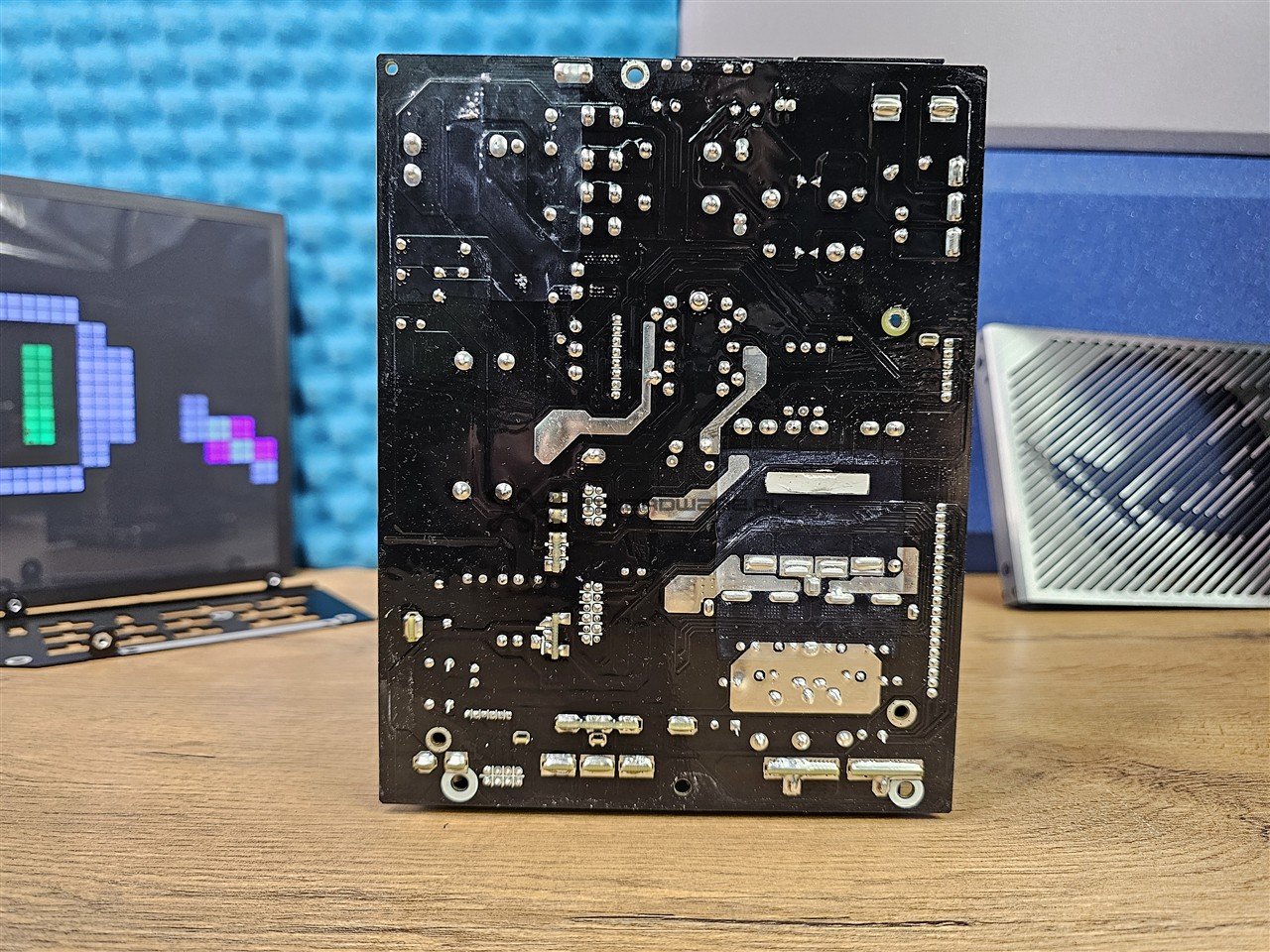

Jakość lutowania jest bardzo dobra, warstwa lakieru zabezpieczającego mogłaby być estetyczniej wykonana, producentem OEM jest Wentai.
