Test ASUS ROG Thor 1200 W Platinum III. Czy sprosta legendzie?

Łukasz Sierant | 09-05-2025, 15:26 | 0

Test ASUS ROG Thor 1200 W Platinum III. Czy sprosta legendzie?

Tętnienia napięć

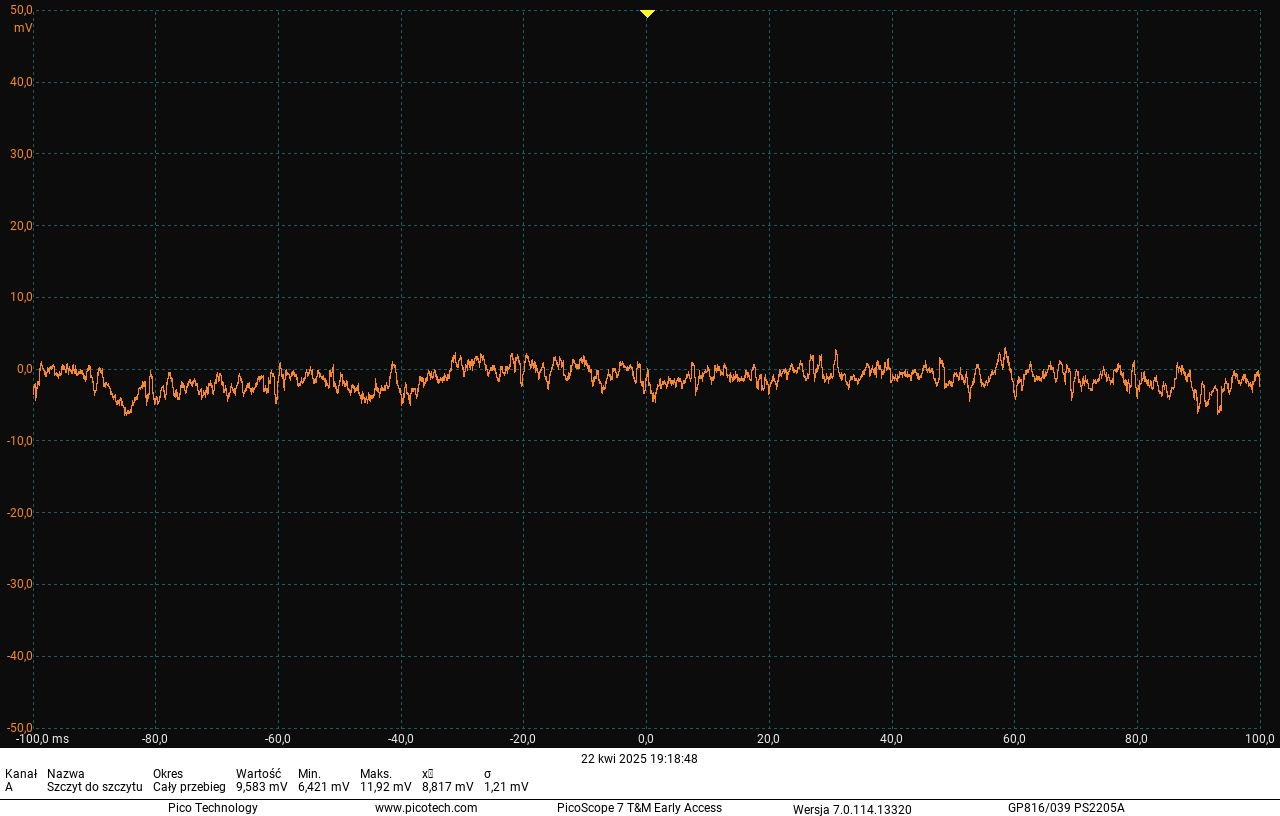

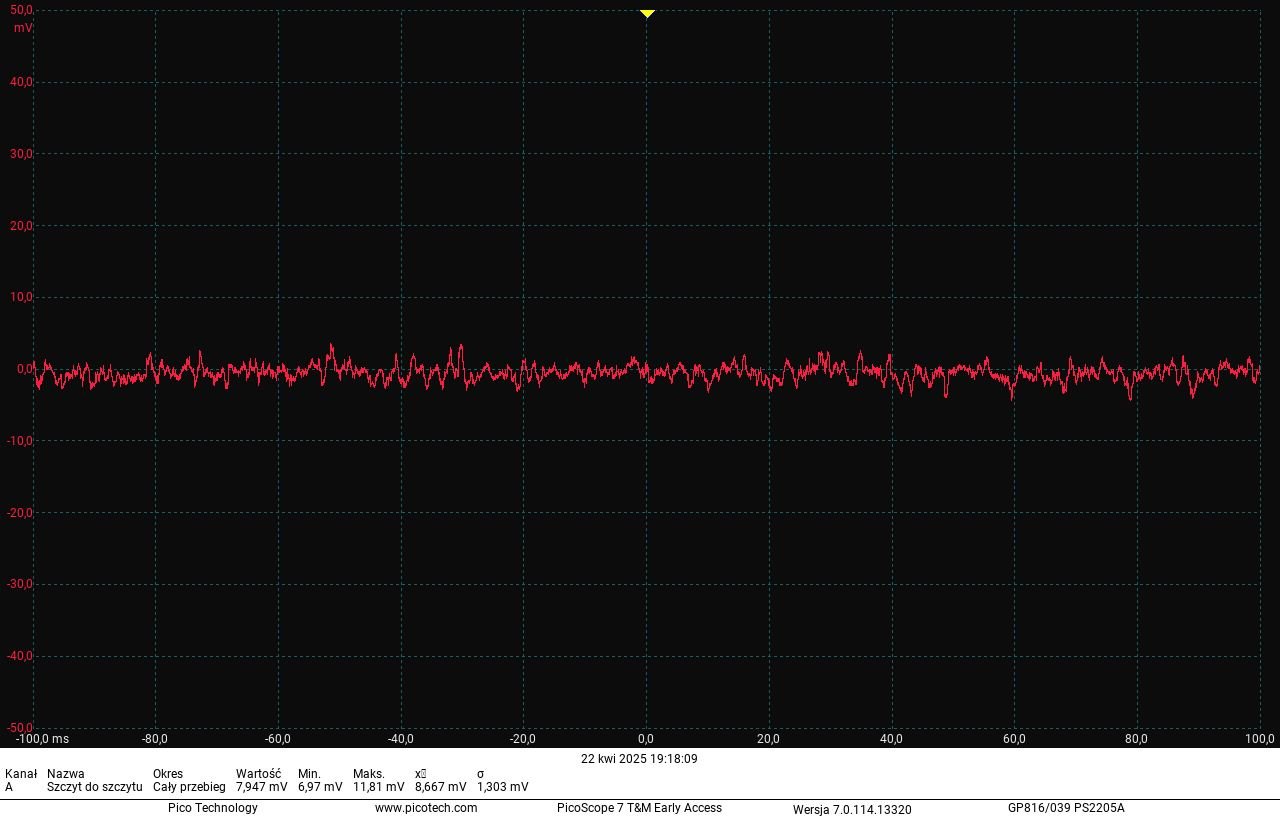

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia, mogę dokładnie ocenić jego jakość oraz określić, czy (mimo odpowiednich wartości) jest bezpieczne dla naszych podzespołów. Norma ATX reguluje zakres bezpiecznych wartości dla poszczególnych napięć. Przekroczenie ich może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (niebieski ekran) lub też trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu jest brana pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), która wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3, dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Test zasilacza

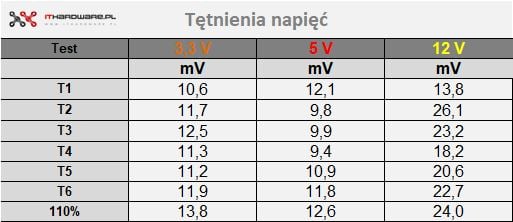

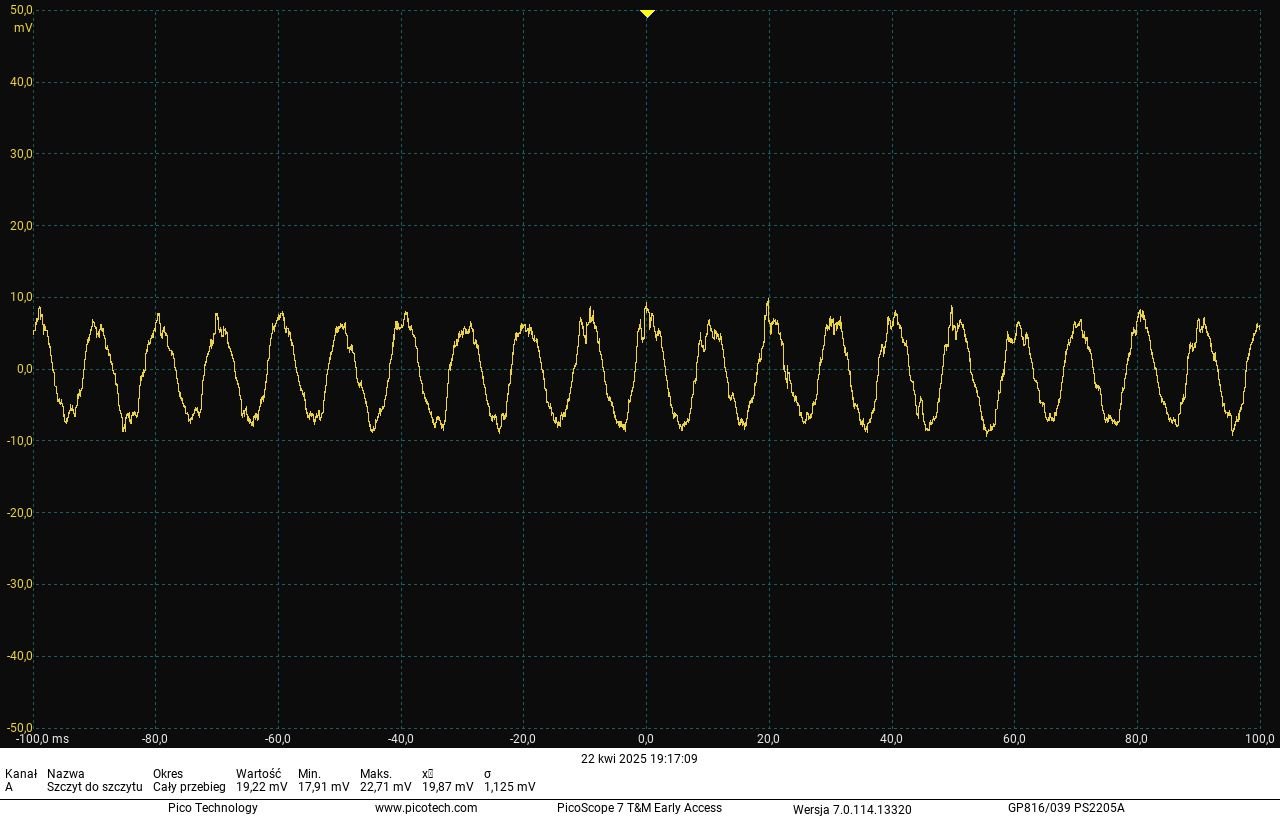

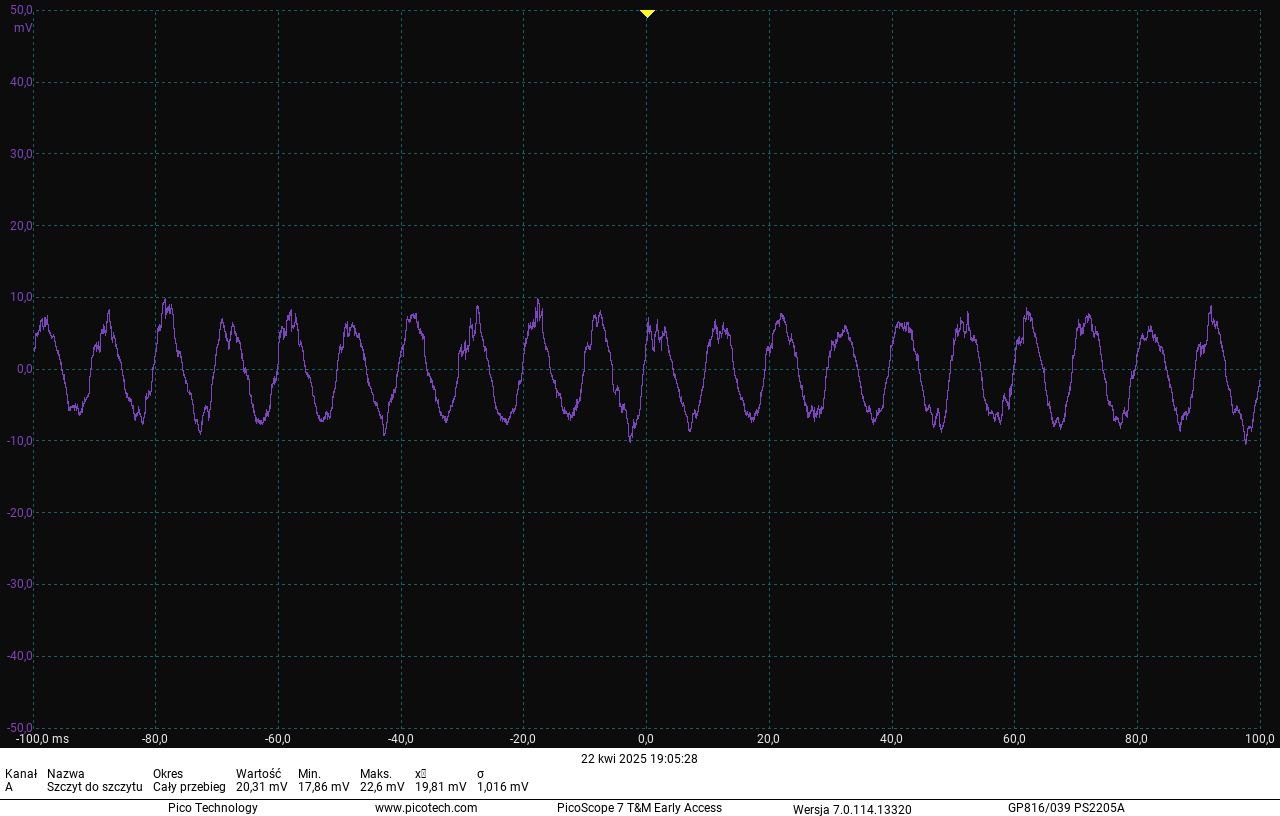

Wszystkie zmierzone wartości tętnień napięcia mieszczą się w dopuszczalnych granicach normy ATX. Dla przypomnienia – maksymalne dopuszczalne tętnienia wynoszą: 50 mV dla linii +3,3 V i +5 V oraz 120 mV dla linii +12 V. Na linii +12 V najwyższe tętnienia zaobserwowano w teście T2 – osiągnęły one 26,1 mV, a w teście przeciążeniowym (110%) wartość wyniosła 24,0 mV. Są to bardzo dobre wyniki, zdecydowanie poniżej limitu 120 mV. Na linii +5 V największe tętnienia odnotowano w teście 110% – 12,6 mV, a przy pełnym obciążeniu (T6) wyniosły 11,8 mV. W przypadku linii +3,3 V maksymalne wartości sięgnęły 13,8 mV (110%) i 12,5 mV (T3), co również mieści się w bezpiecznym zakresie. Na uwagę zasługuje ogólna czystość napięcia oraz stabilność wyników – nawet przy pełnym obciążeniu i przeciążeniu jednostki zasilacz utrzymywał bardzo niskie poziomy tętnień, co pozytywnie wpływa na bezpieczeństwo i stabilność pracy komponentów komputera.
