10/10 i wszystko w tym temacie. Test be quiet! Dark Power Pro 14 IO 1600 W

Analiza wnętrza

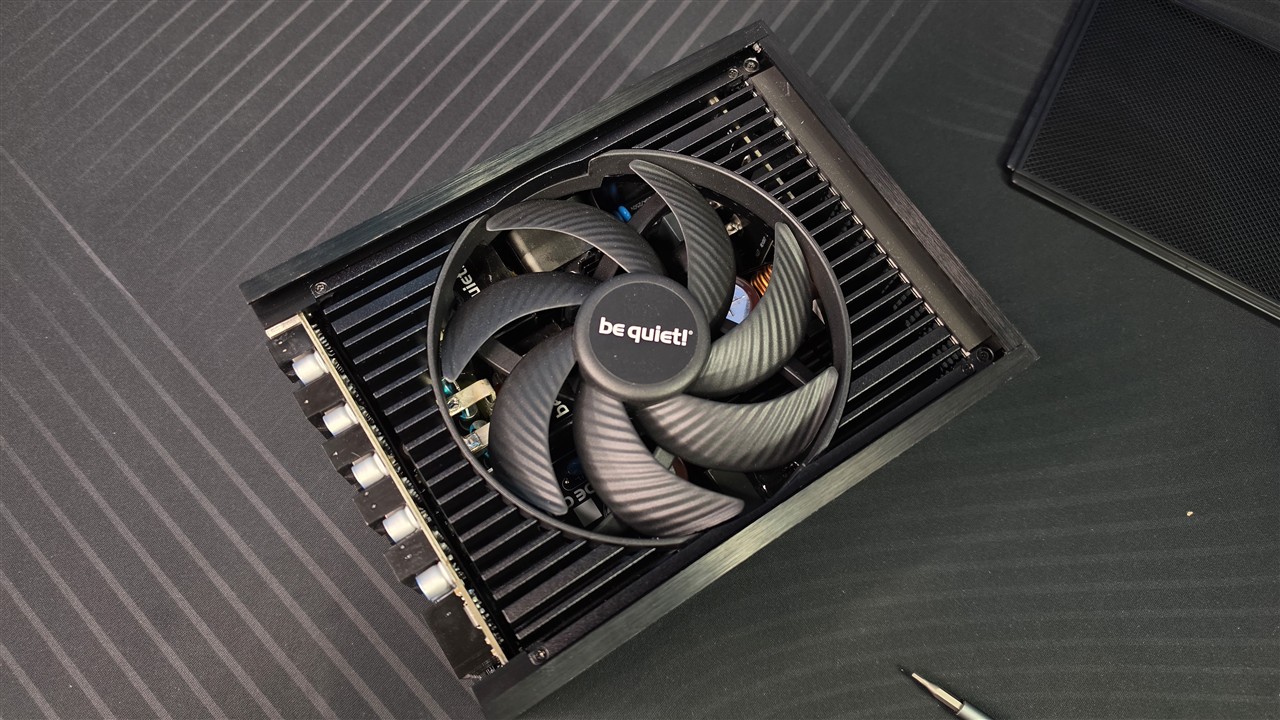

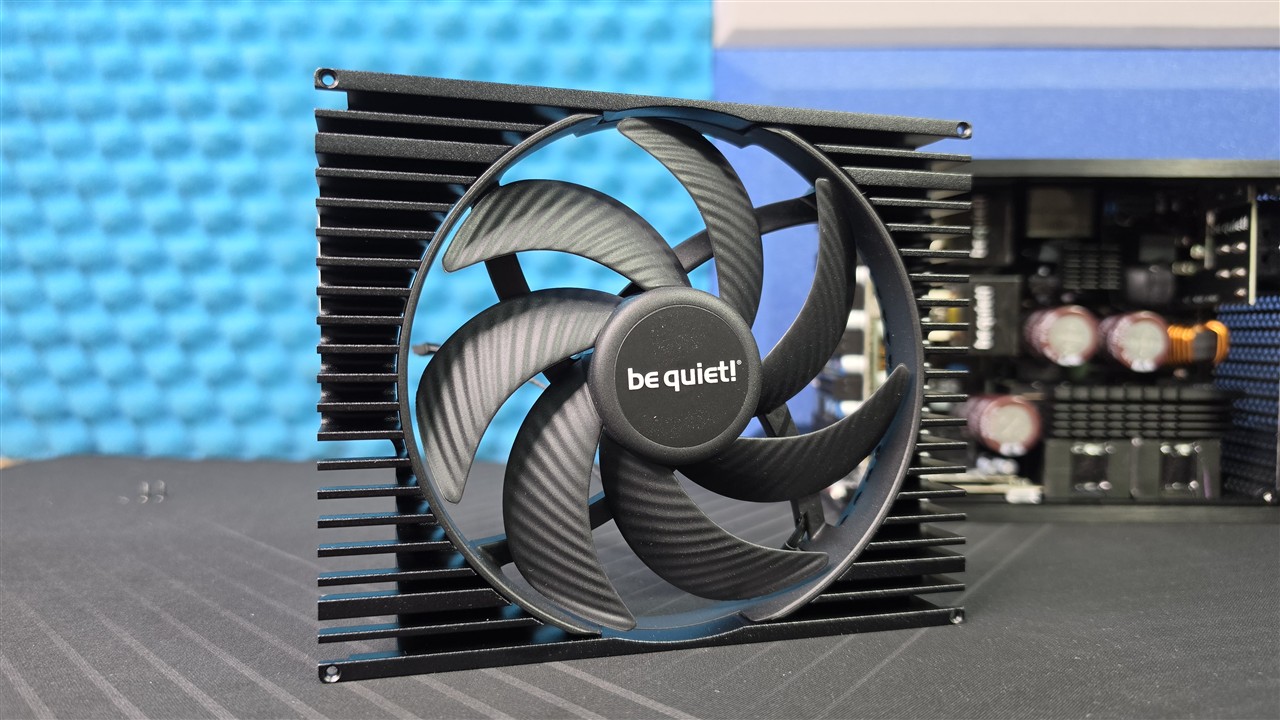

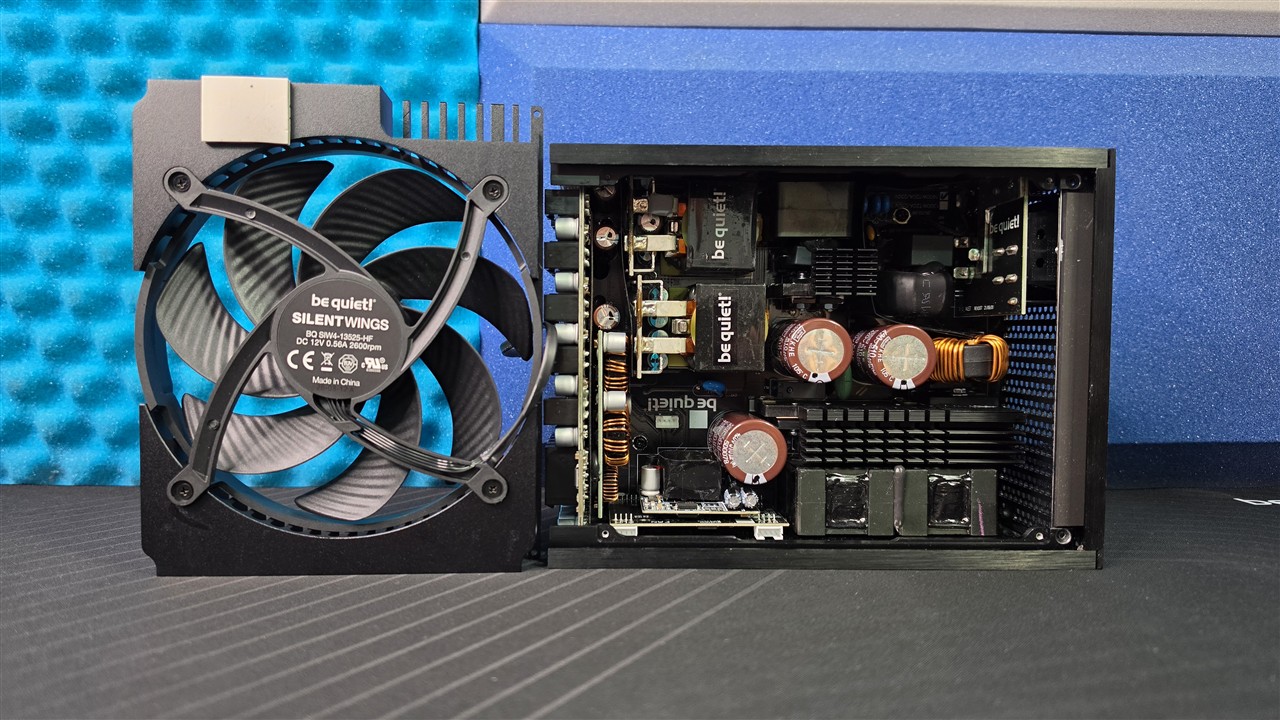

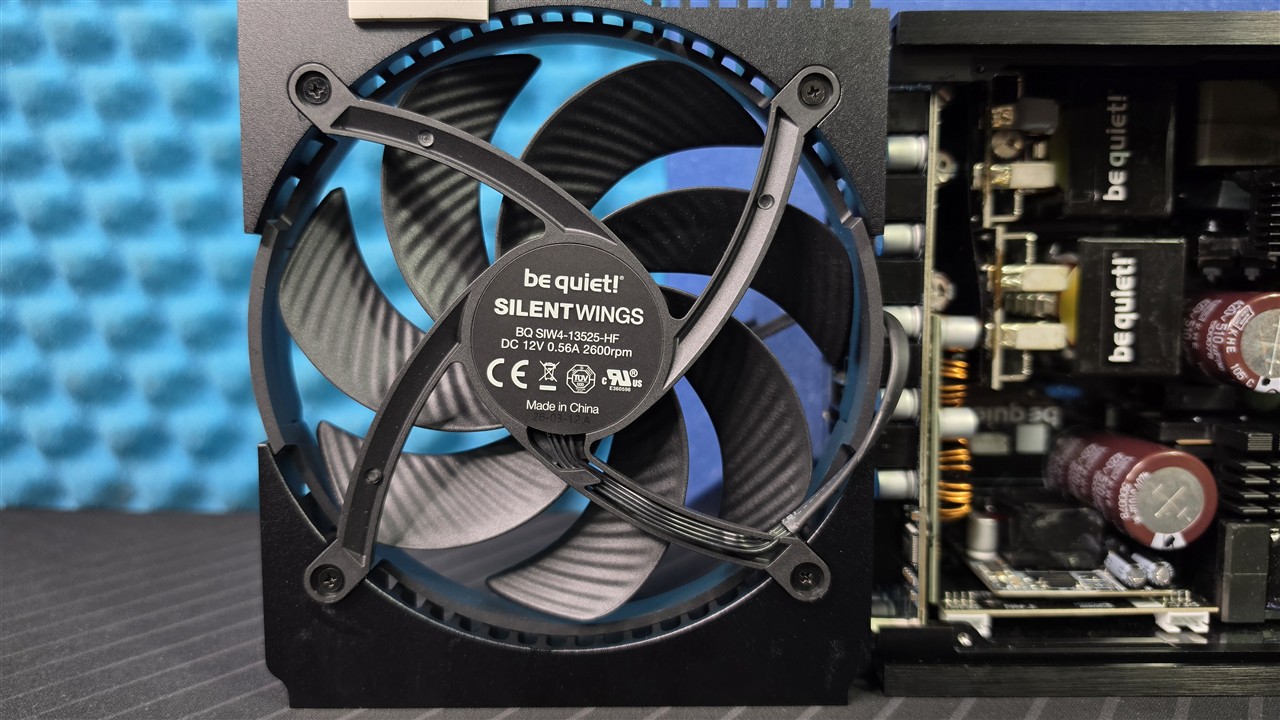

Za chłodzenie elektroniki odpowiada autorski, 135-milimetrowy wentylator be quiet! Silent Wings o maksymalnej prędkości 2600 obr./min, oznaczony jako BQ SIW4-13525-HF. Zastosowano tu łożysko FDB oraz 6-polowy silnik, co pozwala na płynną pracę przy niskich obrotach. Wentylator nie ma klasycznej ramki — zamiast niej mamy aluminwy radiator, który dodatkowo odbiera ciepło za pośrednictwem termopadów z sekcji prostowania oraz sekcji APFC przedłuzając tryb półpasywnej pracy.

Wnętrze to cyfrowa platforma CWT, którą widzieliśmy w Dark Power Pro 13. Zasilacz korzysta z topologii pełnego mostu, układu rezonansowego LLC, synchronicznego prostownika i przetwornic DC-DC, a korekcja mocy, kontrola PWM i synchroniczny prostownik, sterowane są cyfrowymi mikrokontrolerami. Do chłodzenia kluczowych elementów w be quiet! Dark Power Pro 14 IO mamy dwa aluminiowe radiatory o zwiększonej pojemności cieplnej, które anodowane są na czarny kolor, oraz dwie pary blach na PCB synchronicznych prostowników. W porównaniu do Dark Power 12 i Dark Power 13 zmieniono układ komponentów na płycie głównej się nie zmienił, no może zastosowano inny typ transformatorów głównych, oraz dodatkowy radiator wokoło wentylatora, co było konieczne ze względu na wprowadzenie trybu półpasywnej pracy wentylatora.

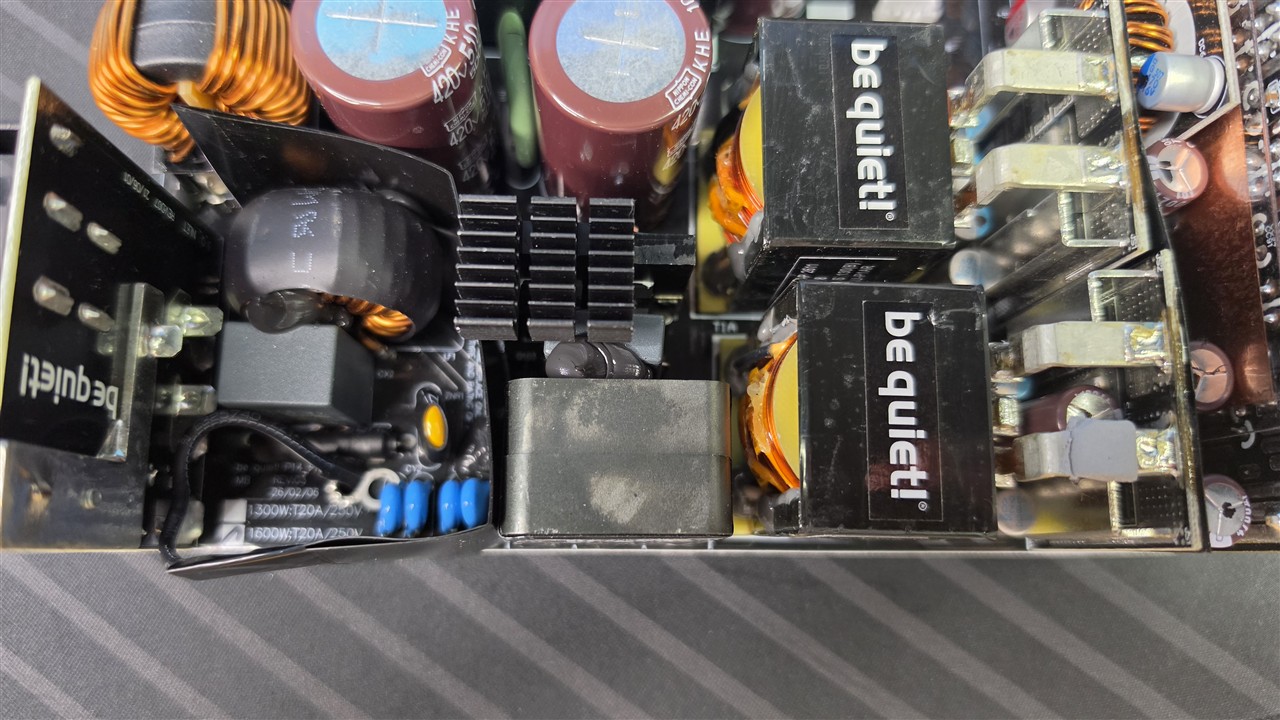

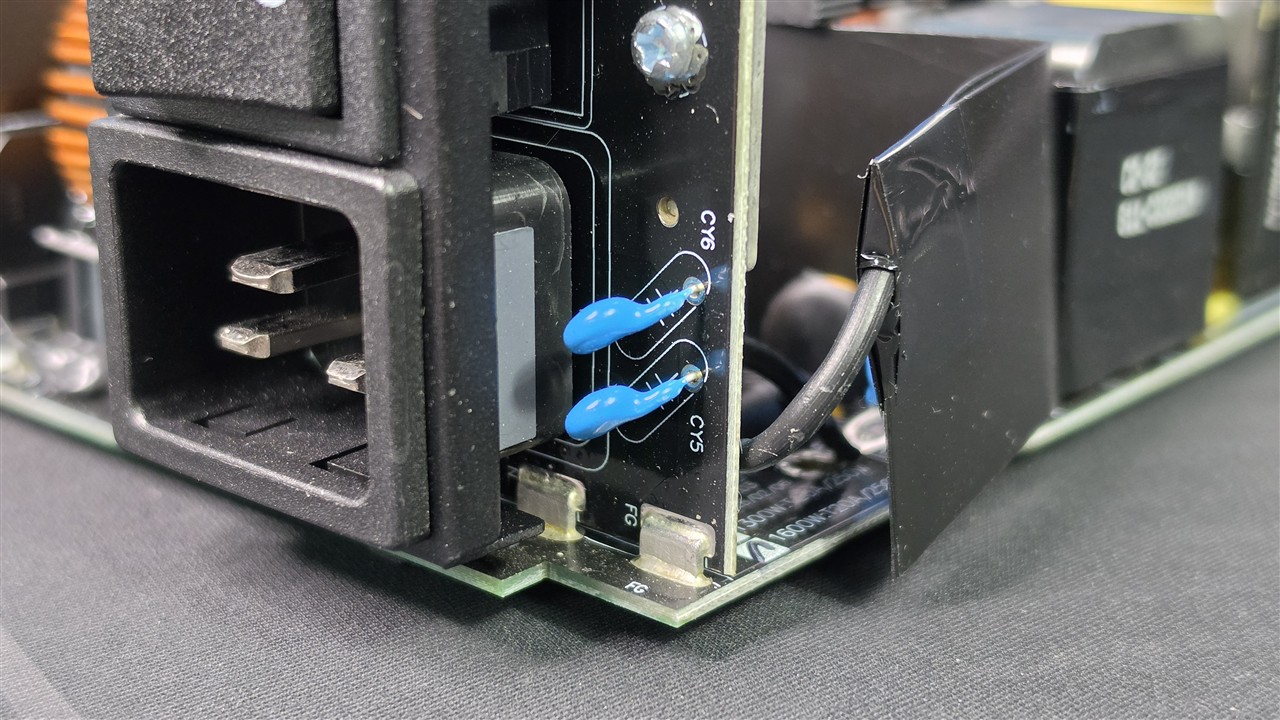

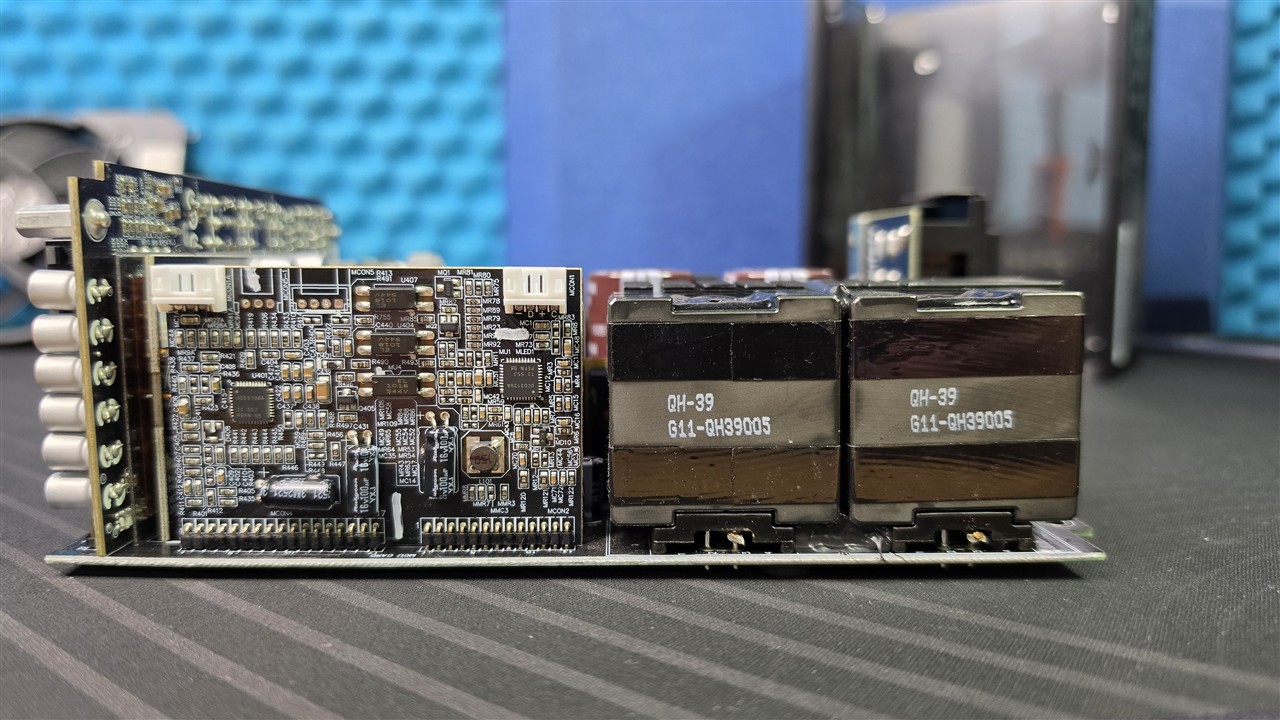

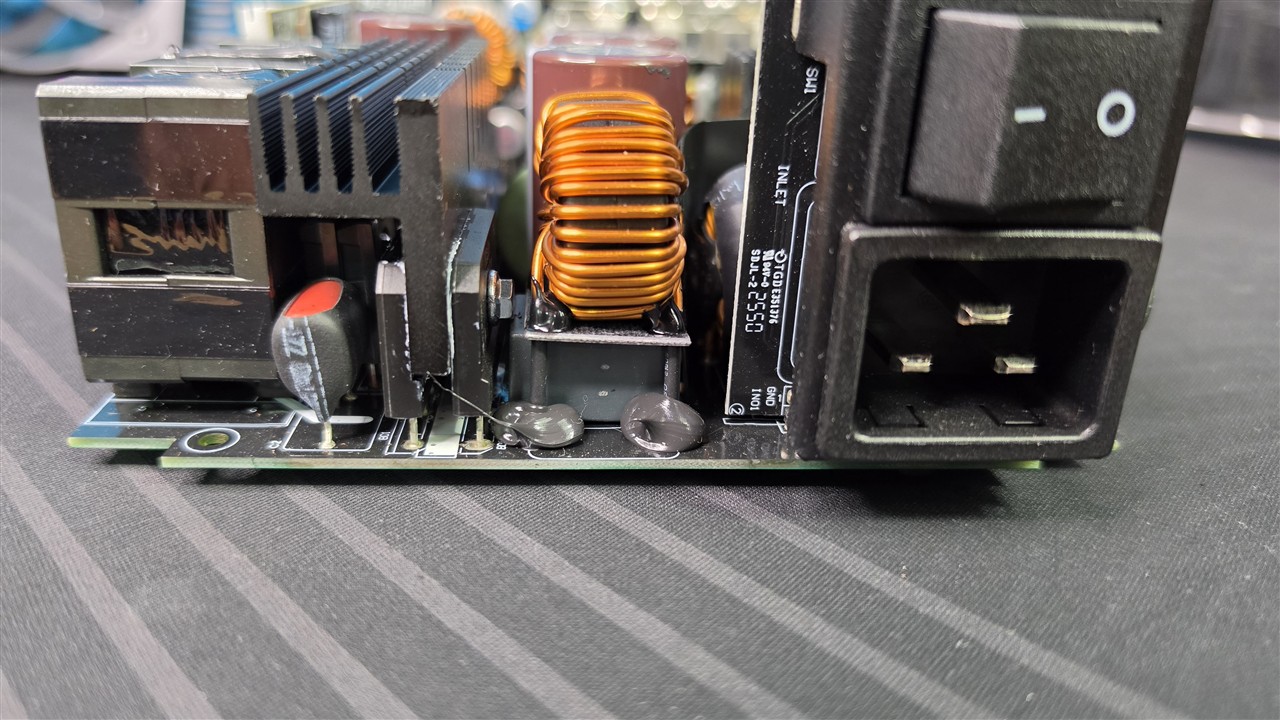

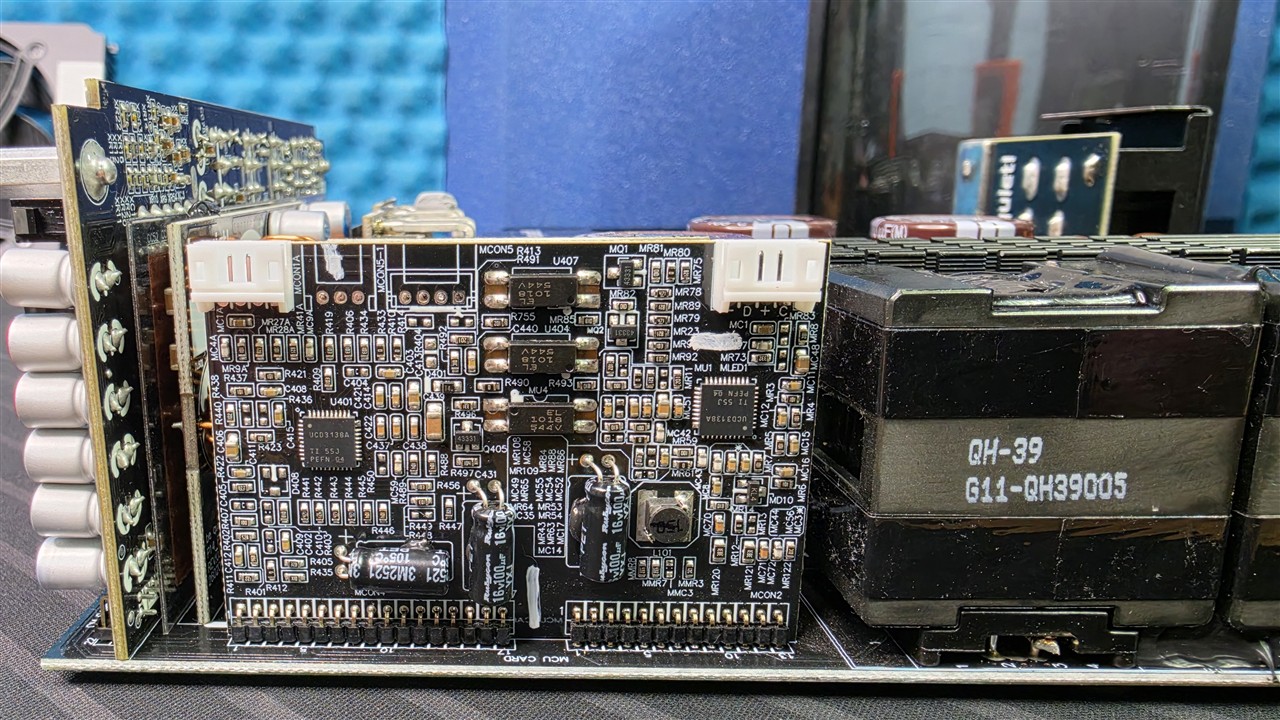

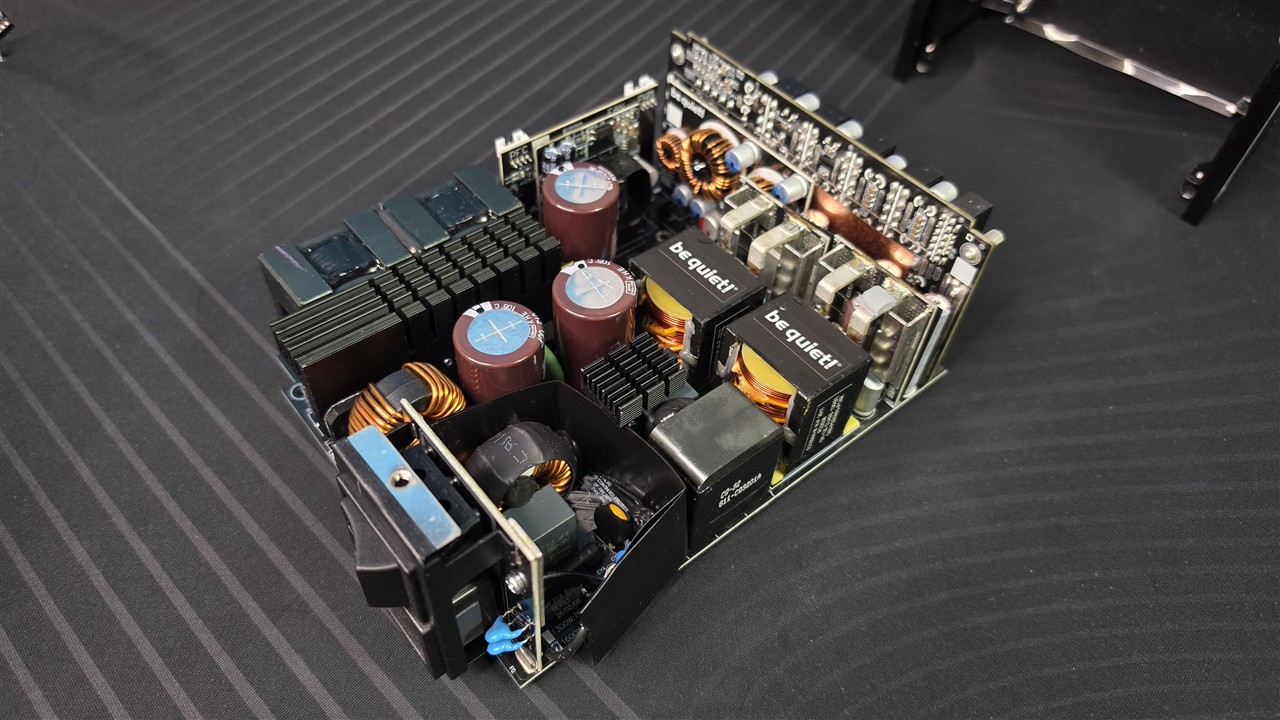

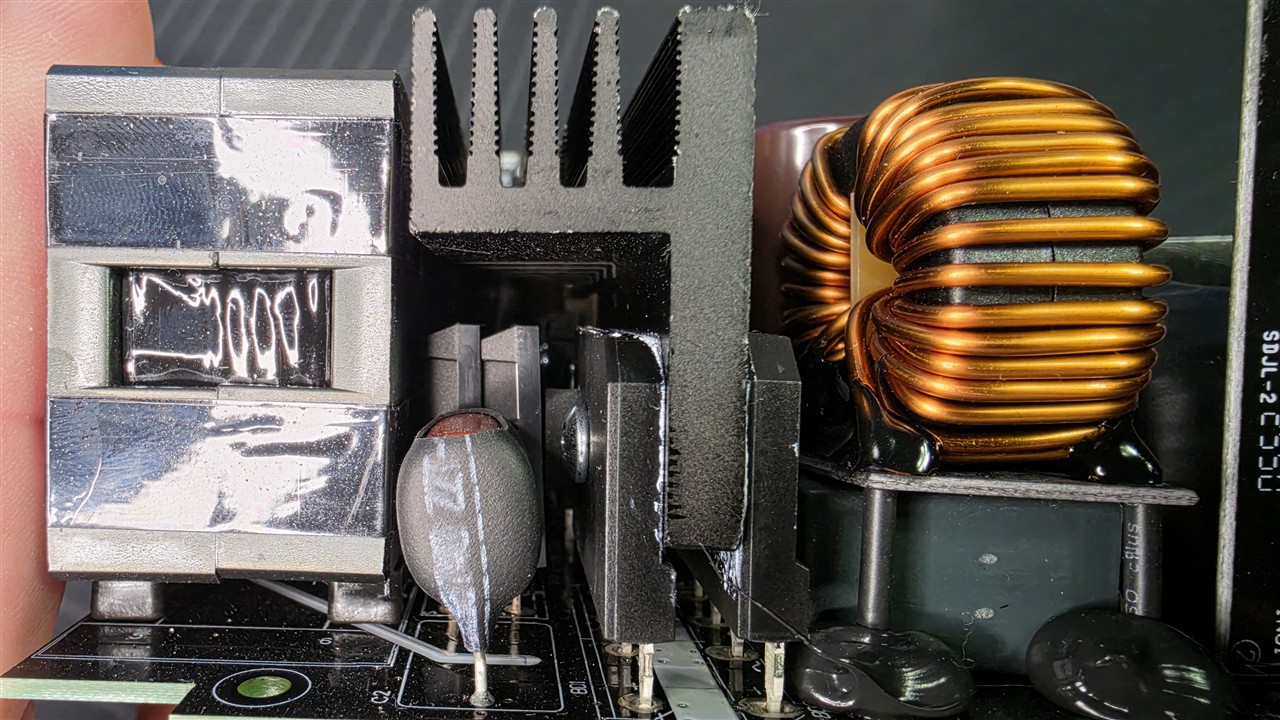

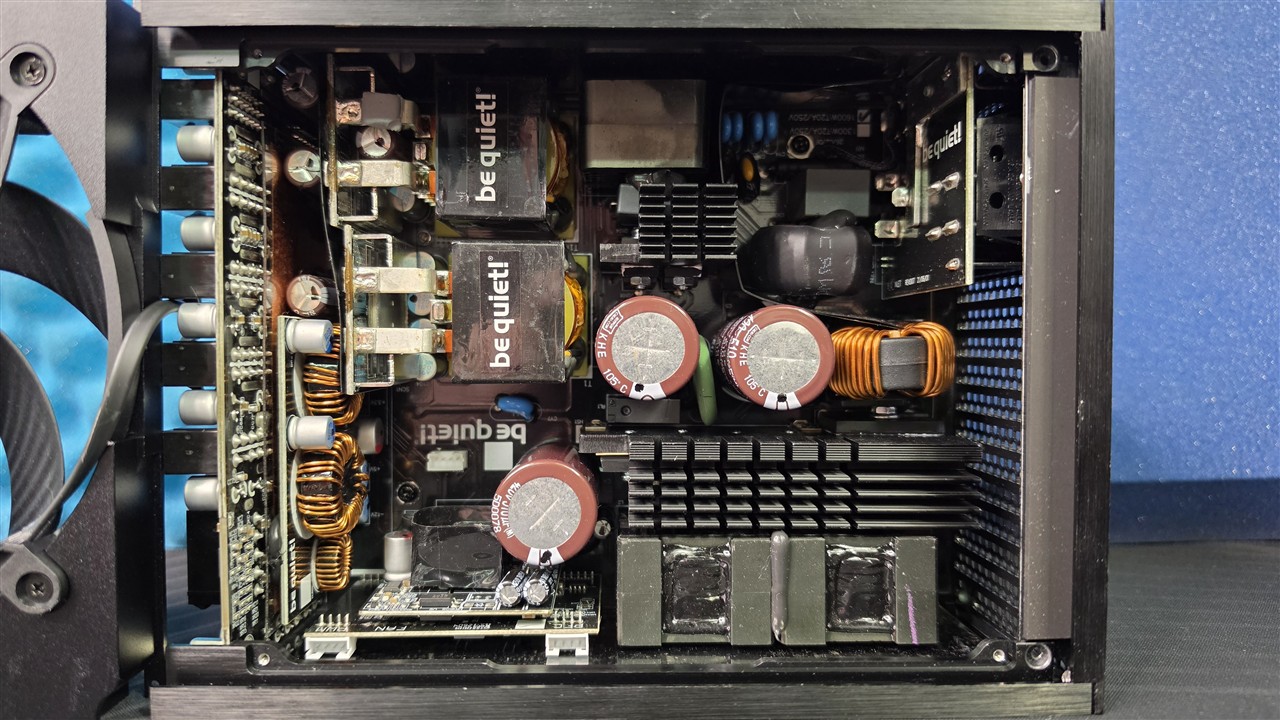

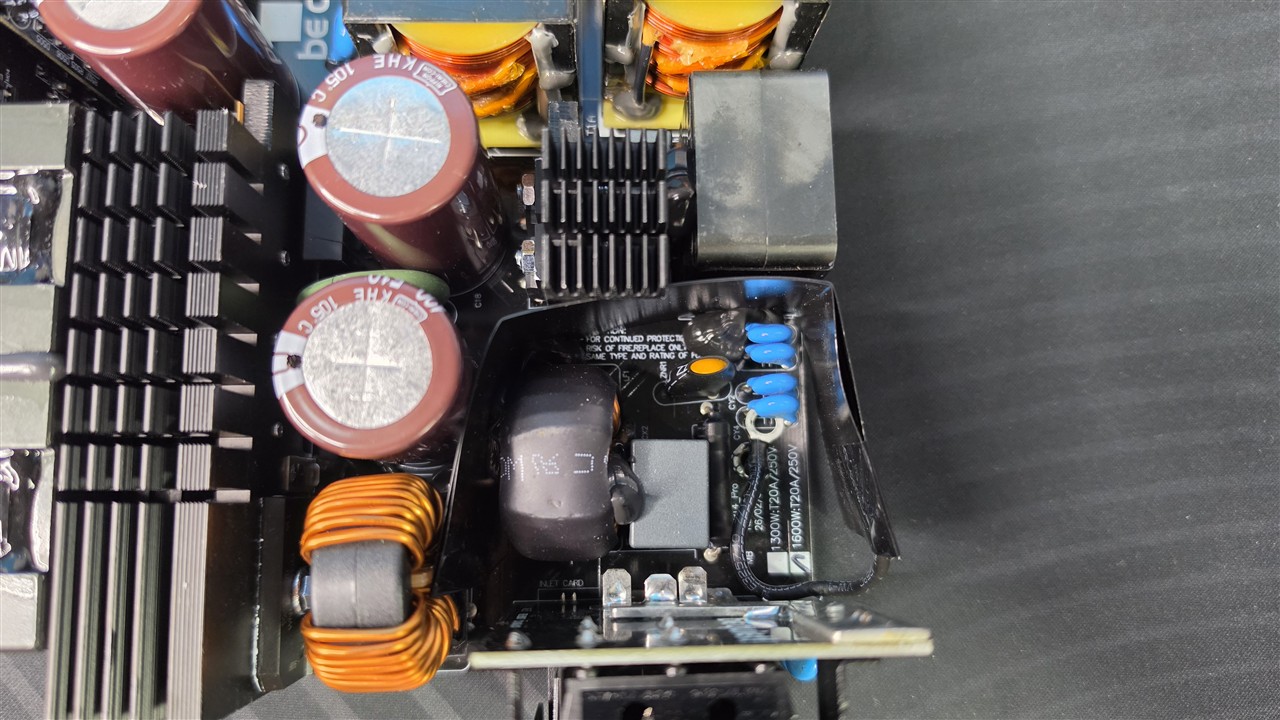

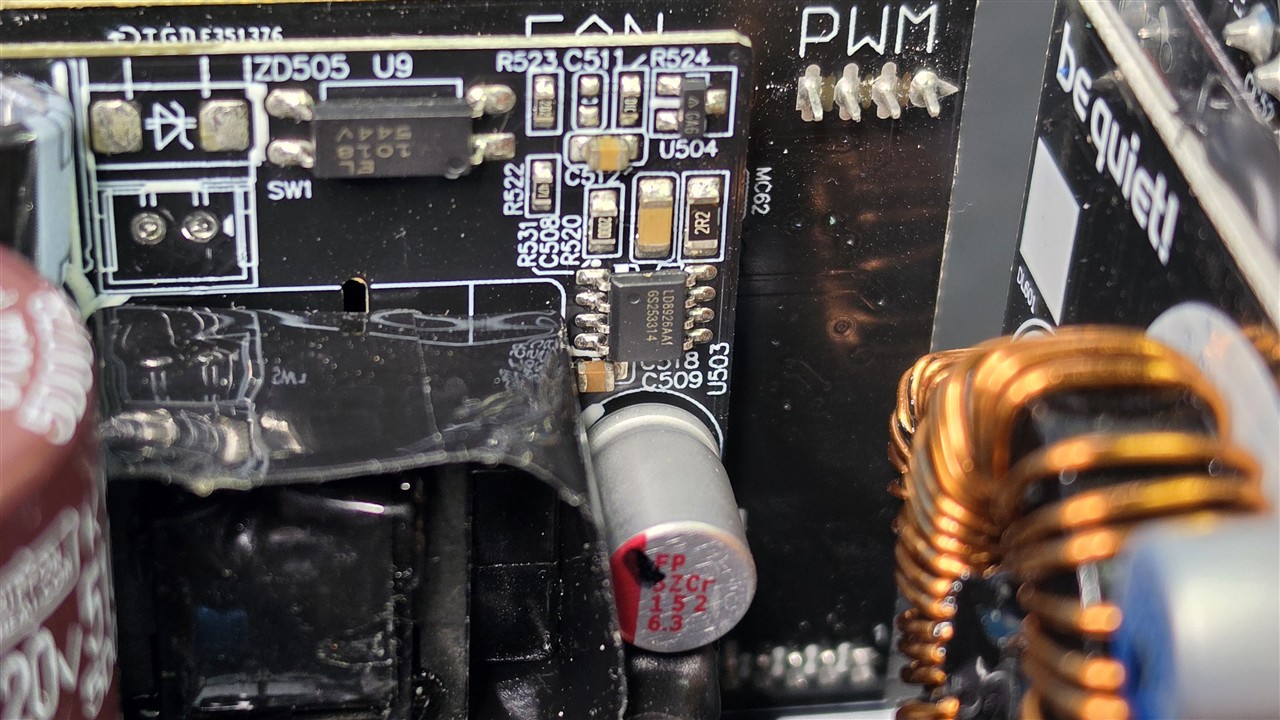

Mimo ograniczonej przestrzeni rozmieszczenie elementów sprzyja dobrej cyrkulacji powietrza - po lewej stronie znajduje się filtr EMI, a jego pierwsza część zaczyna się na małej PCB na wtyku zasilania. Drugą część filtra znajdziemy na głównym laminacie, po lewej stronie, gdzie umieszczono bezpiecznik, warystor, kondensatory Cx i Cy i dwie cewki. Wyżej widzimy największy radiator w zasilaczu, chłodzi on dwa mostki prostownicze oraz elementy aktywnej korekcji mocy (APFC), a przy górnej krawędzi mamy dwie cewki PFC. Po prawej stronie od cewek mamy pionowy laminat zawierający cyfrowe mikrokontrolery, a tuż za nim kolejną płytkę drukowaną zawierająca obwód 5 Vsb.

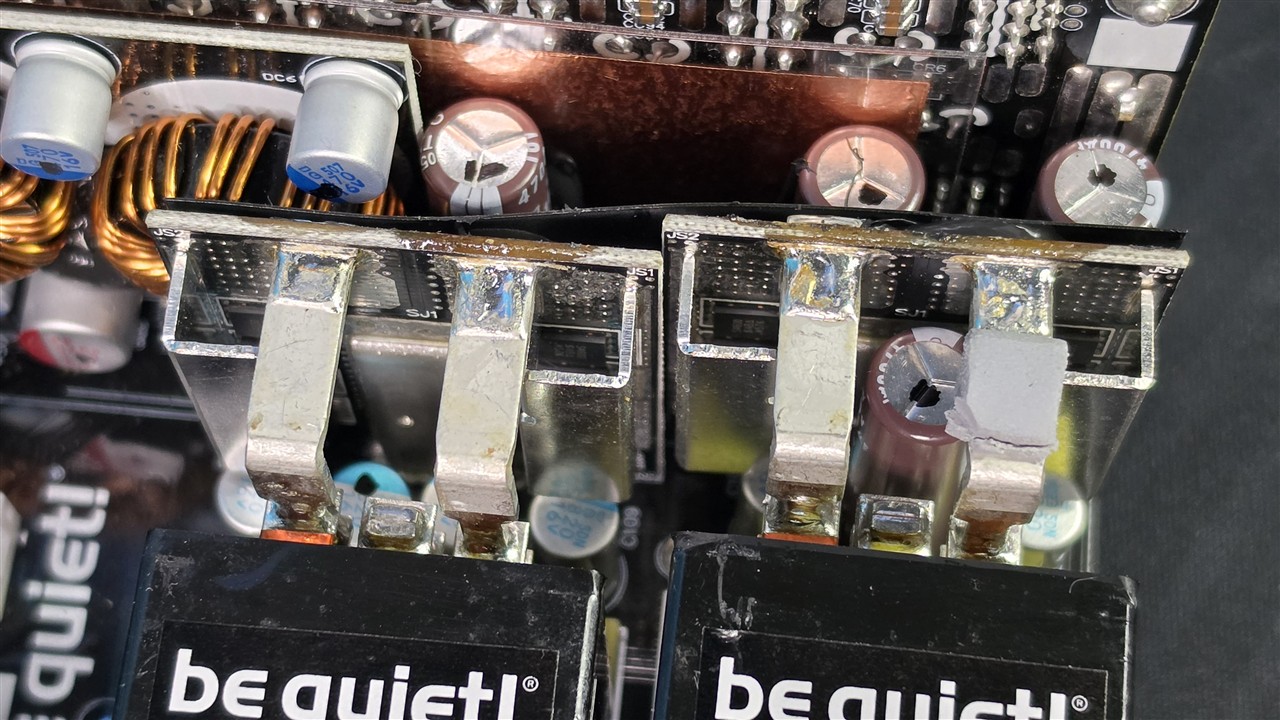

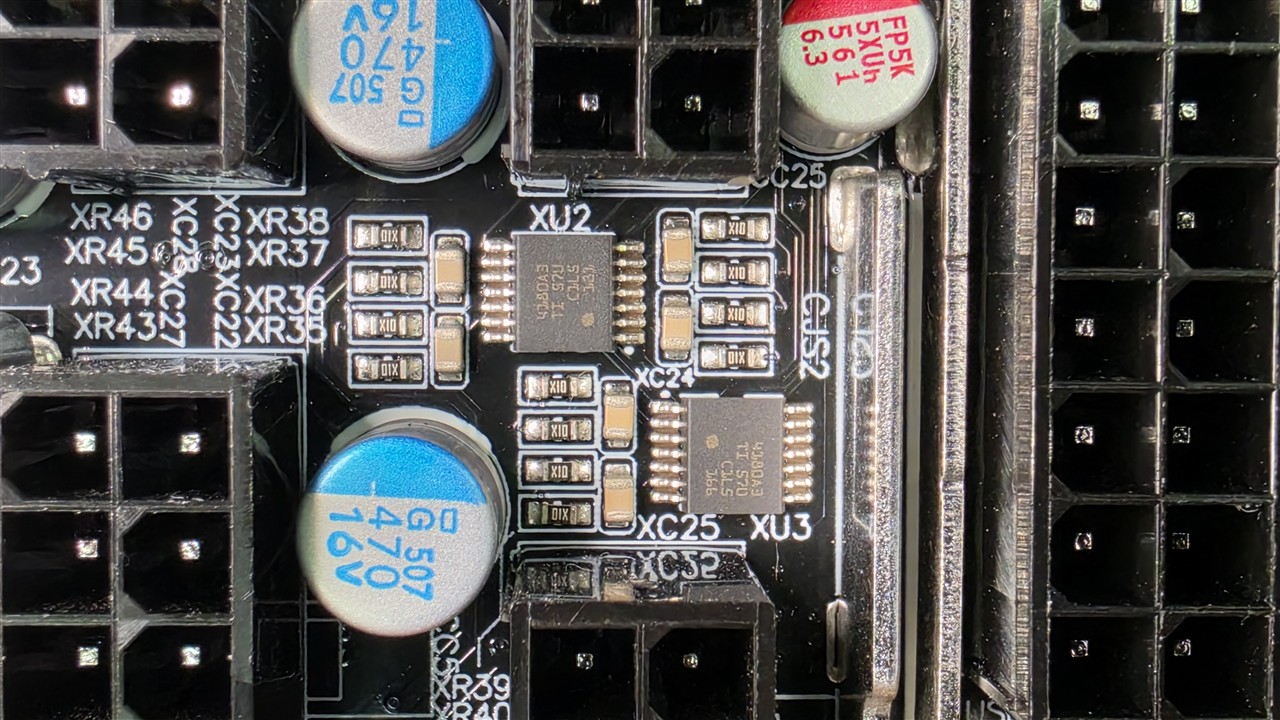

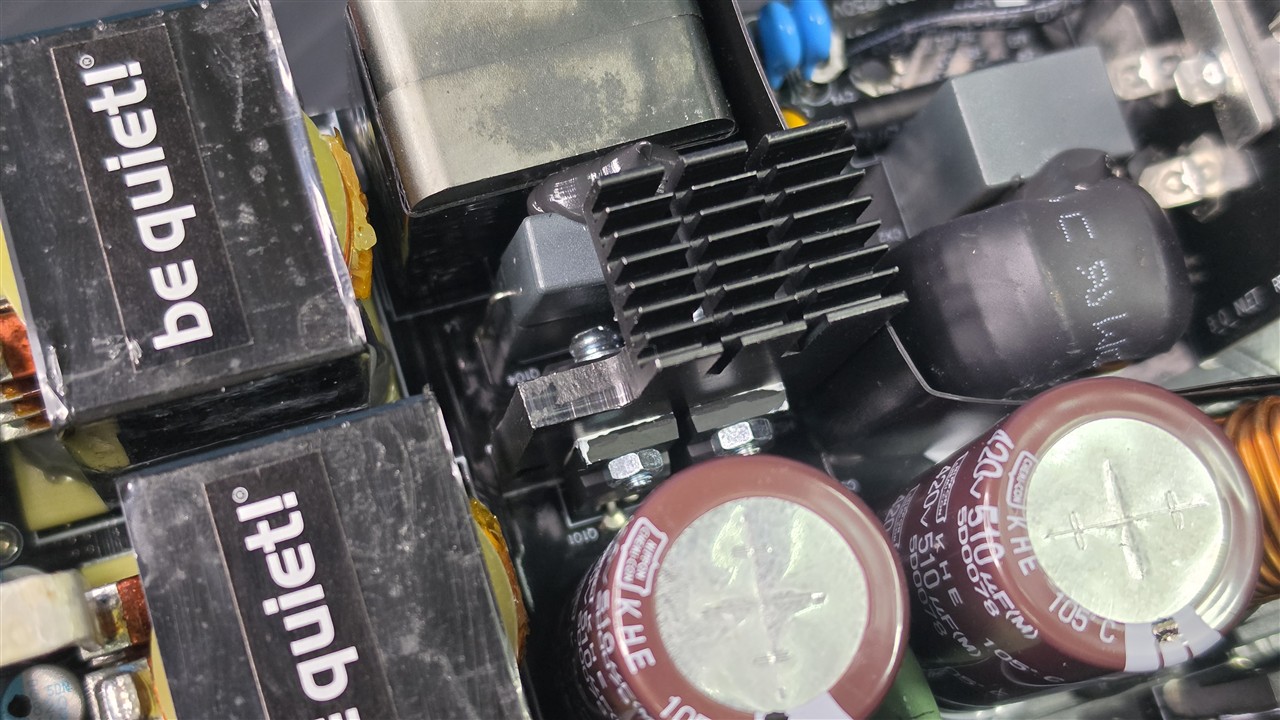

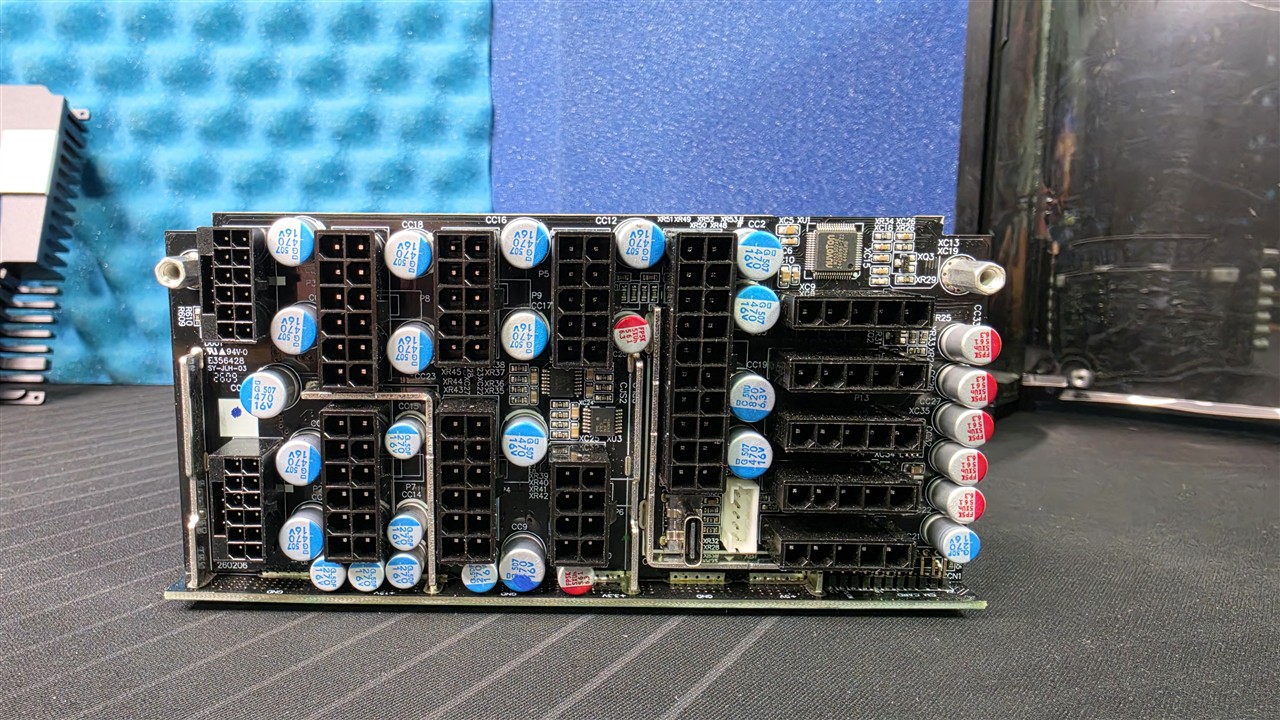

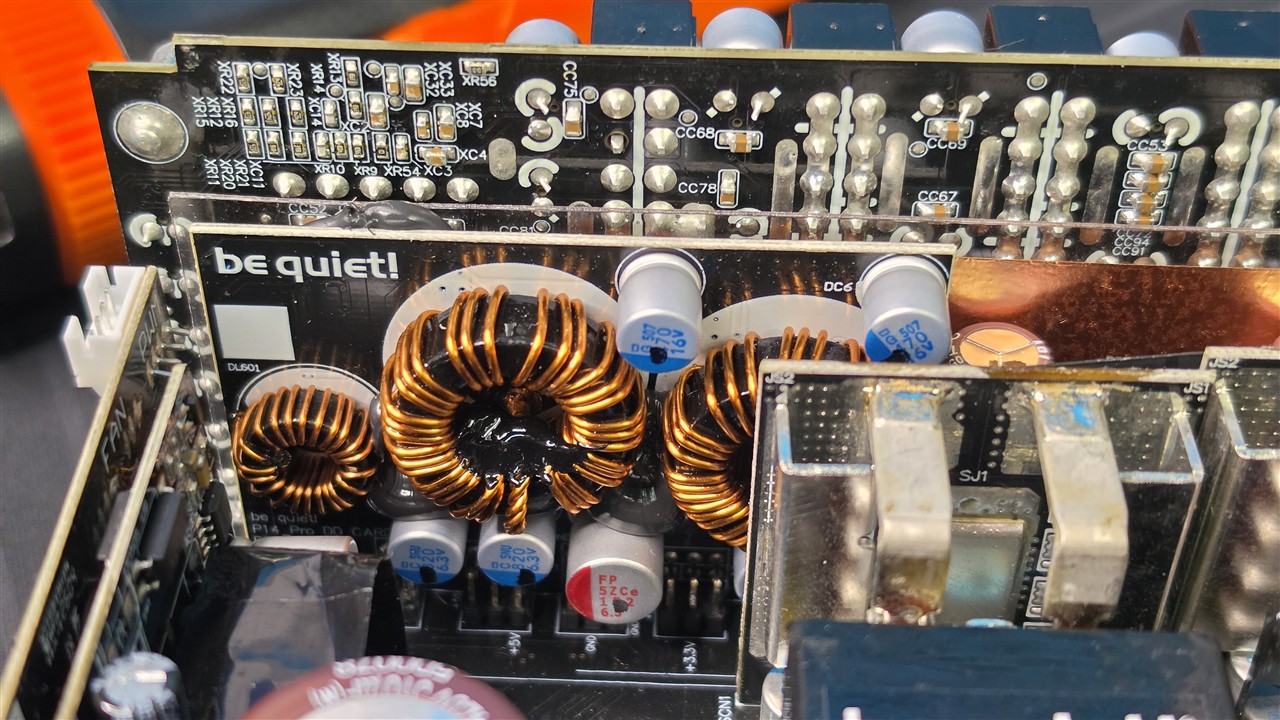

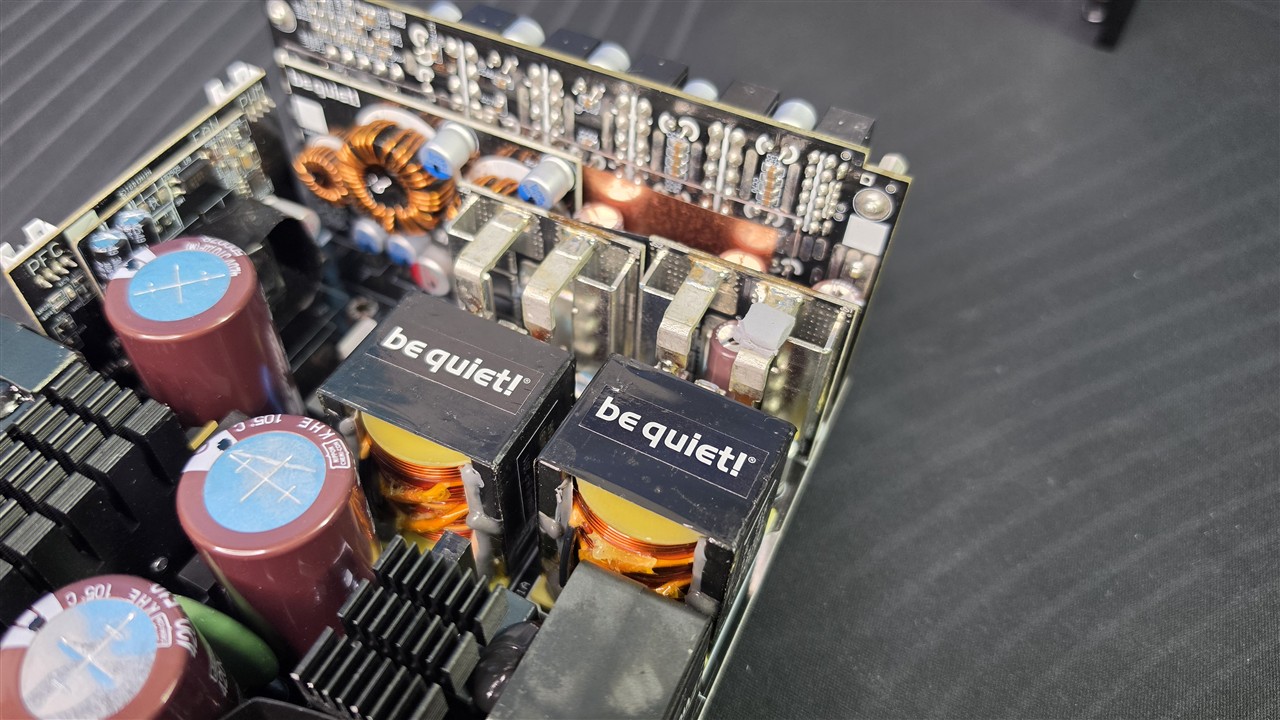

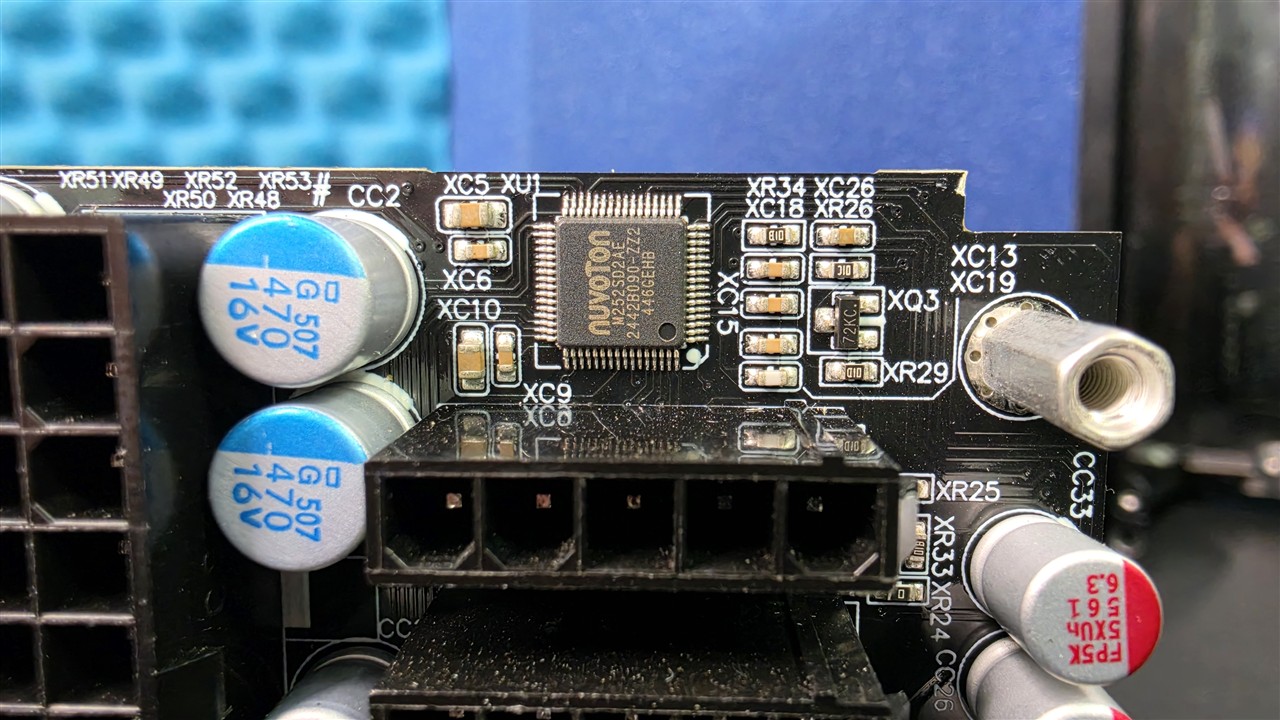

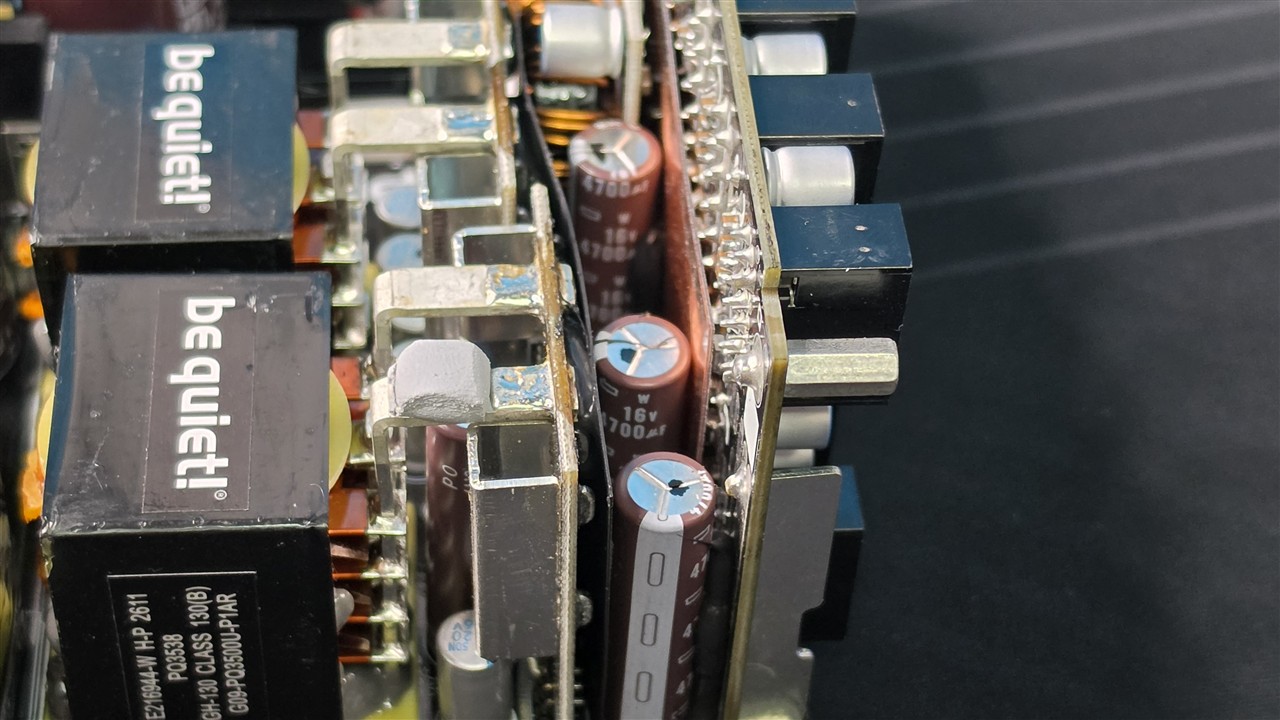

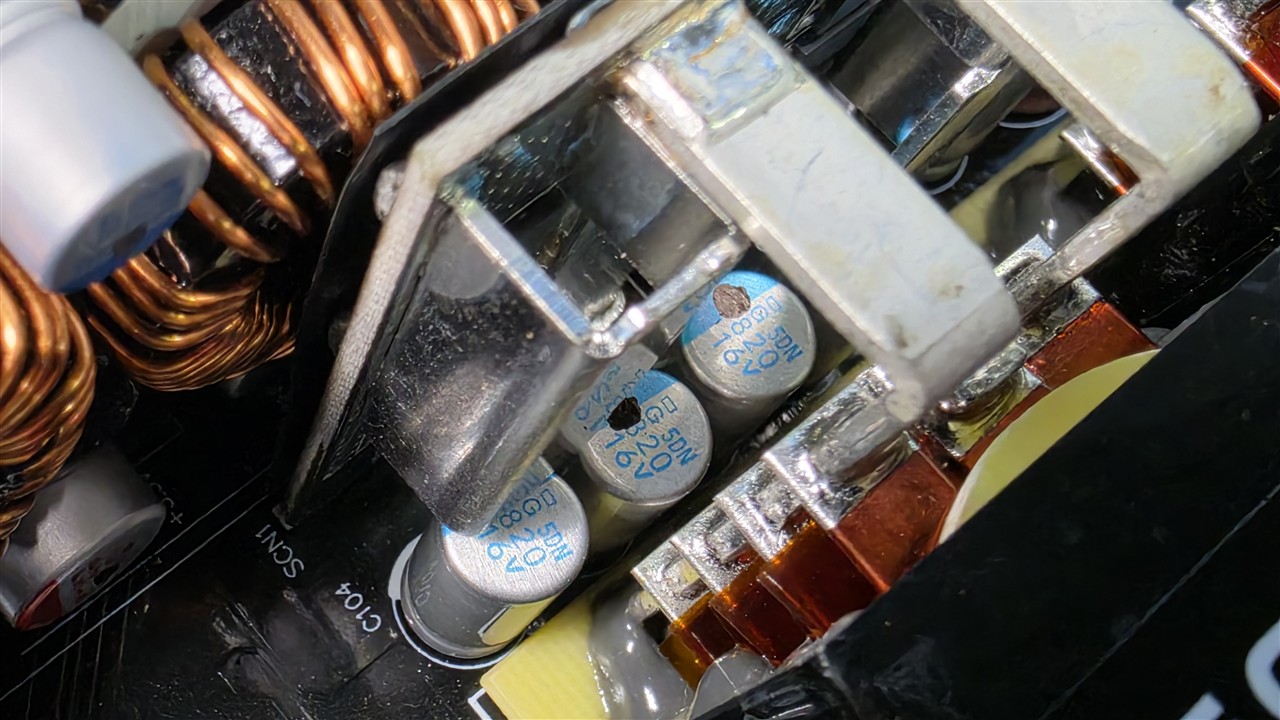

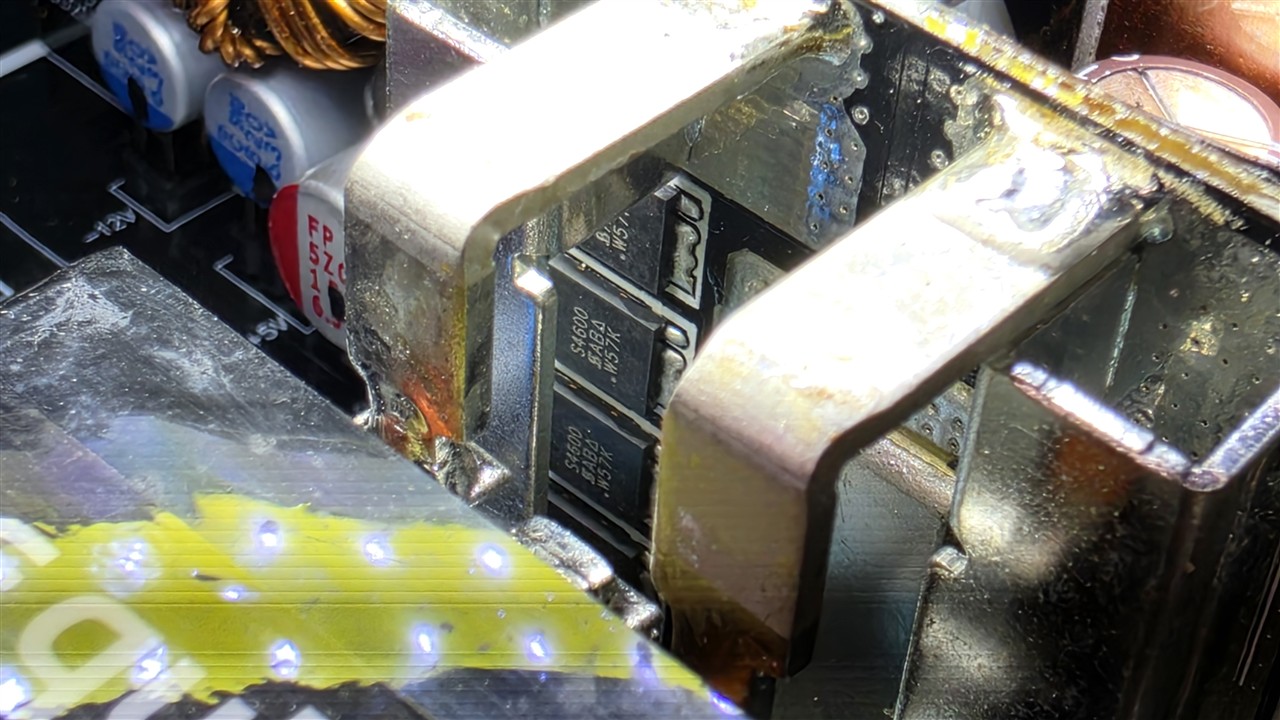

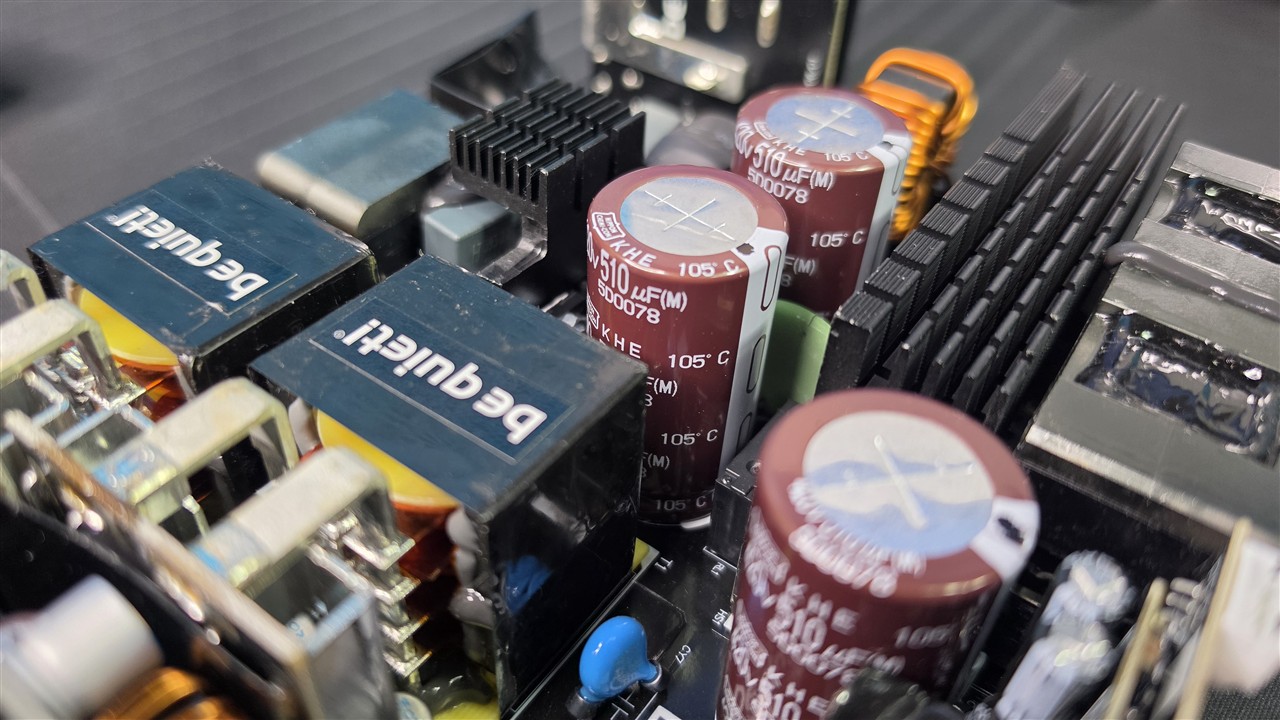

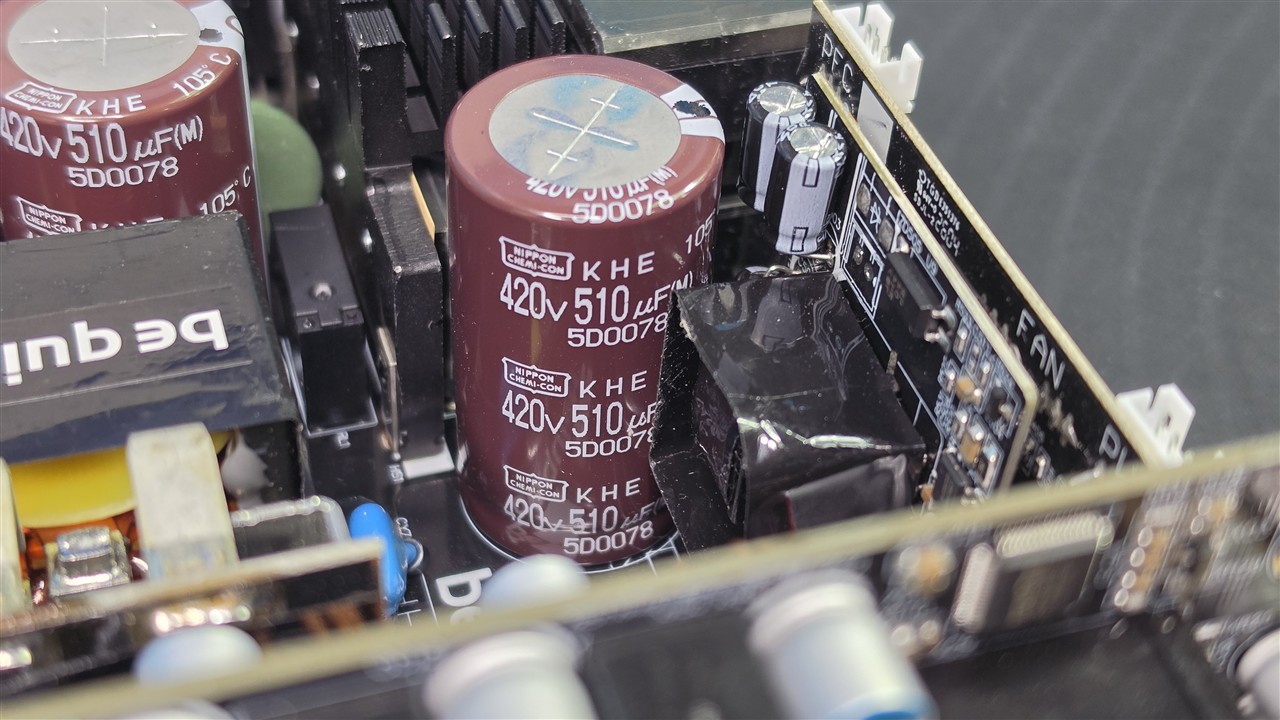

W centralnej części umieszczono trzy wysokonapięciowe, japońskie kondensatory sekcji APFC o łącznej pojemności aż 1830 uF. Niżej jest kolejny radiator, który odbiera ciepło z tranzystorów kluczujących, pracujących w topologi pełnego mostu, natomiast przy dolnej krawędzi płyty głównej  mamy elementy układu rezonansowego. Obok widać dwa duże transformatory, a zaraz za nimi dwie płytki z 16 tranzystorami sekcji prostowania, chłodzone przez niewielkie radiatory. W ich okolicy mamy baterię kondensatorów aluminiowo-polimerowych i elektrolitycznych. Po prawej stronie, na górze, znajduje się laminat z konwerterami DC-DC, a przy samej krawędzi prawej strony obwód drukowany, zawierający złącza modularnego okablowania, który jest połączony spoiwem lutowniczym z głównym laminatem - znajdziemy na nim dodatkowe kondensatory aluminiowo-polimerowe oraz układ scalony odpowiadający za zabezpieczenia. Całość jest dobrze zaprojektowana i wykorzystuje wysokiej jakości elektronikę, co potwierdza słuszny, dziesięcioletni okres gwarancyjny.

Lista komponentów potwierdza wysoką jakość zastosowanej elektroniki, w tym markowe tranzystory oraz kontrolery marki Champion, a także japońskie kondensatory elektrolityczne i aluminiowo-polimerowe marek Chemi-Con oraz FPCAP. Producent zastosował również kondensatory Chemi Con, które są wysokiej jakości komponentami.

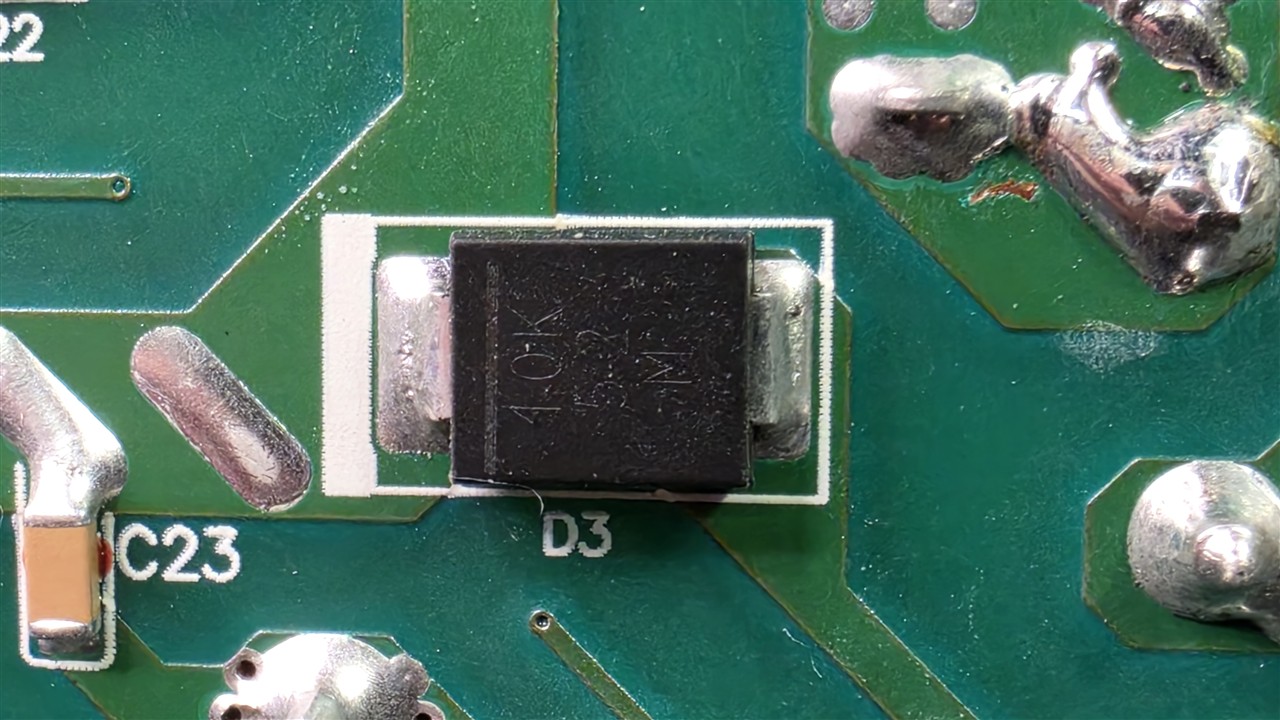

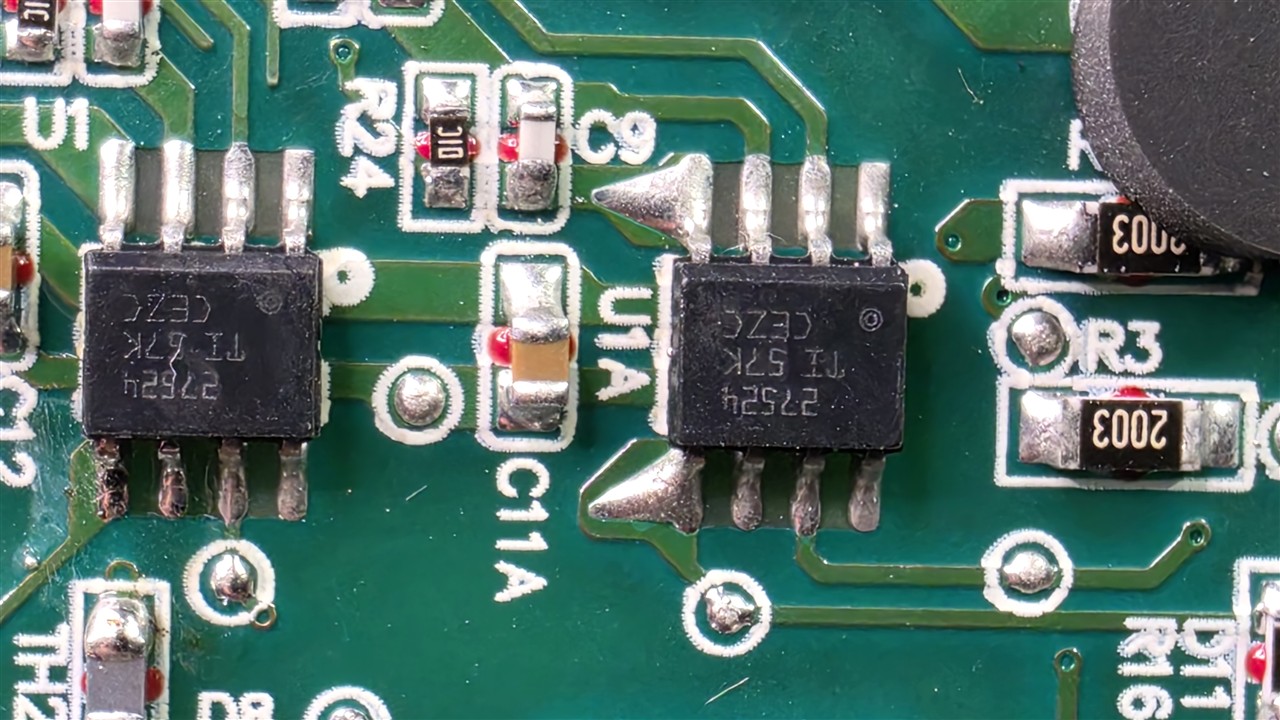

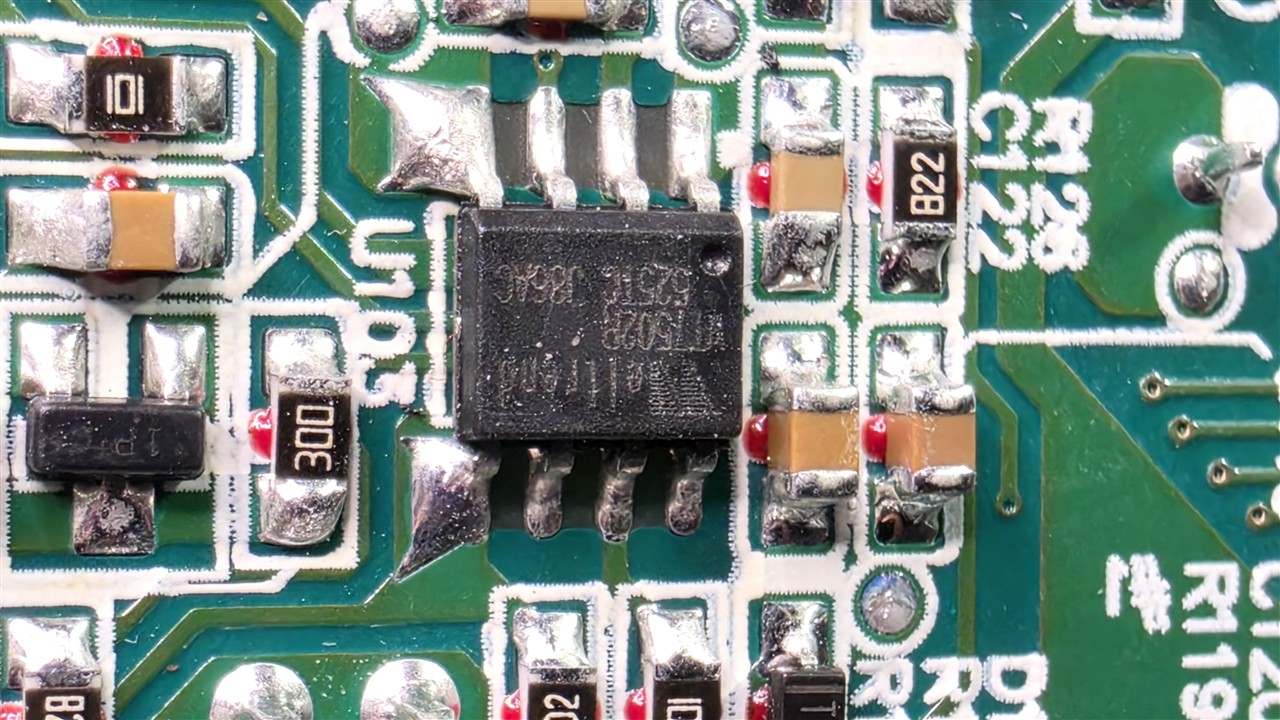

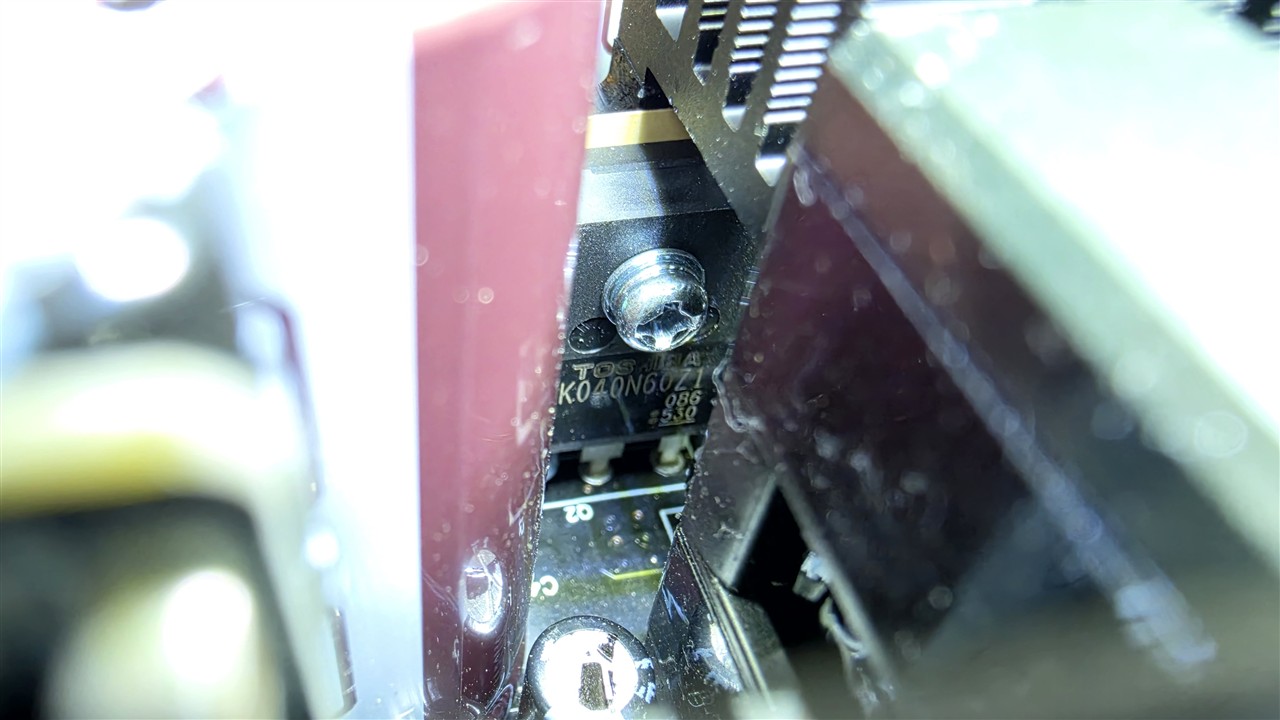

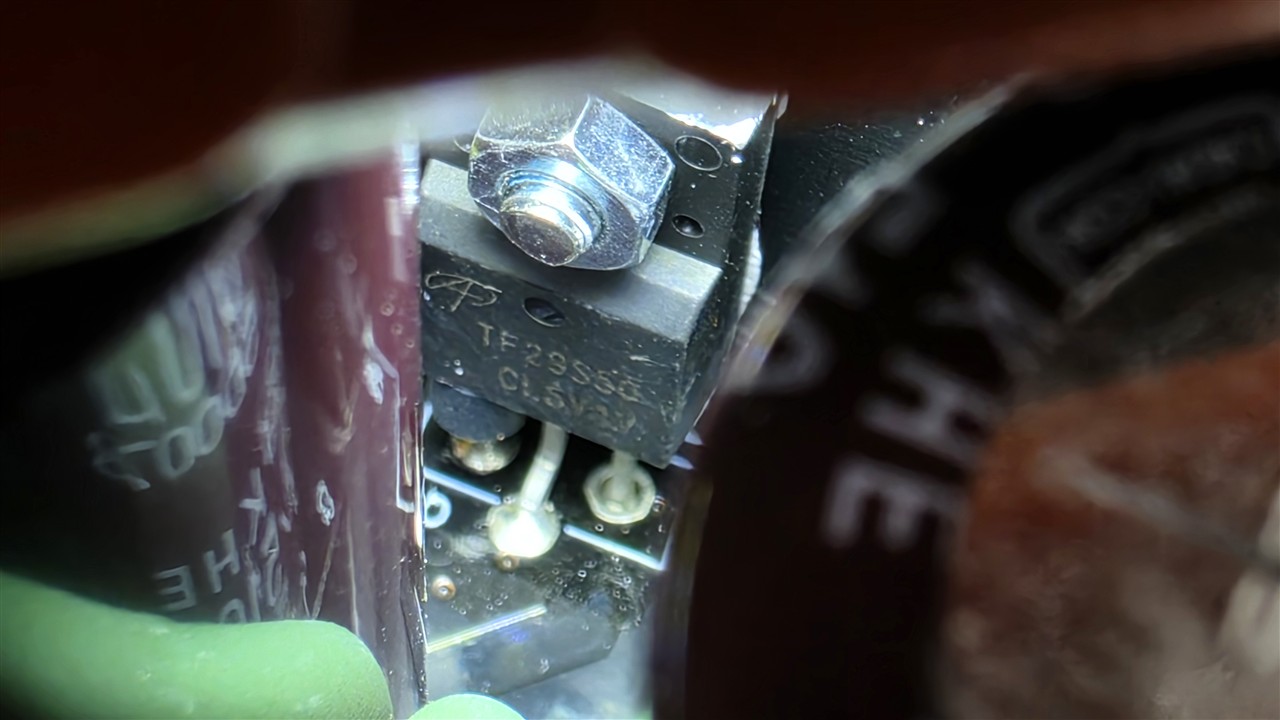

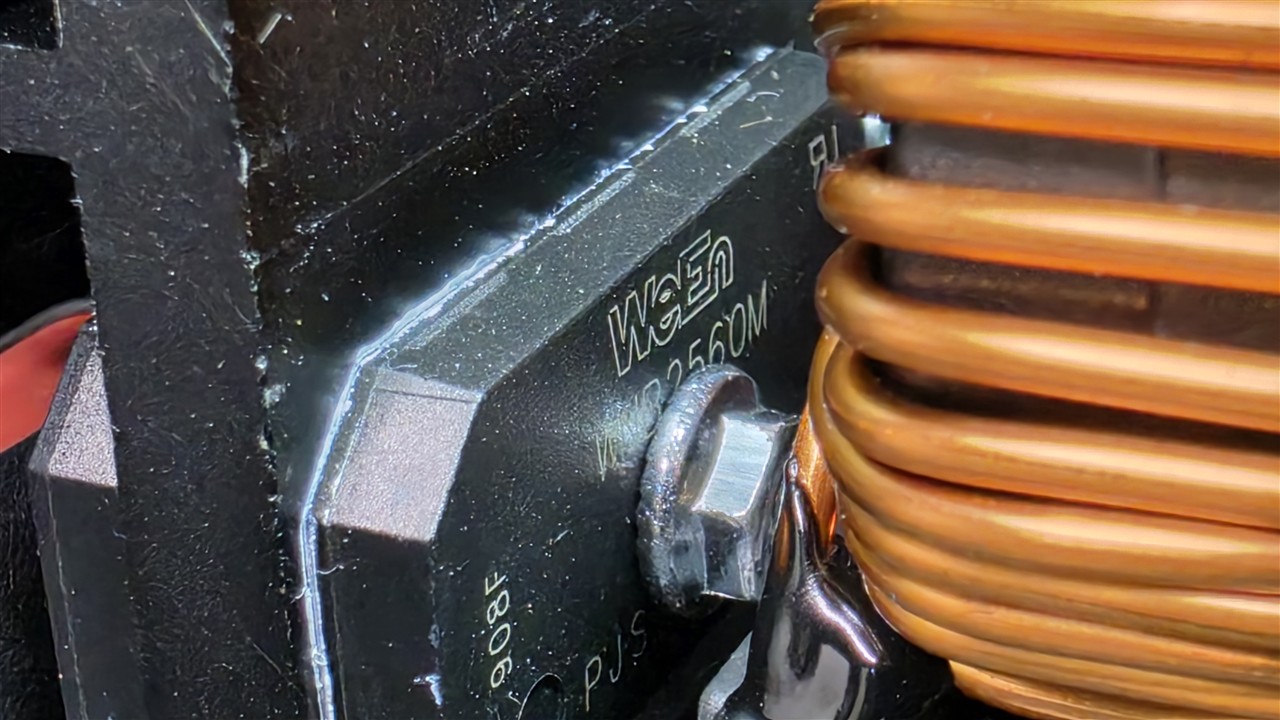

Strona pierwotna:

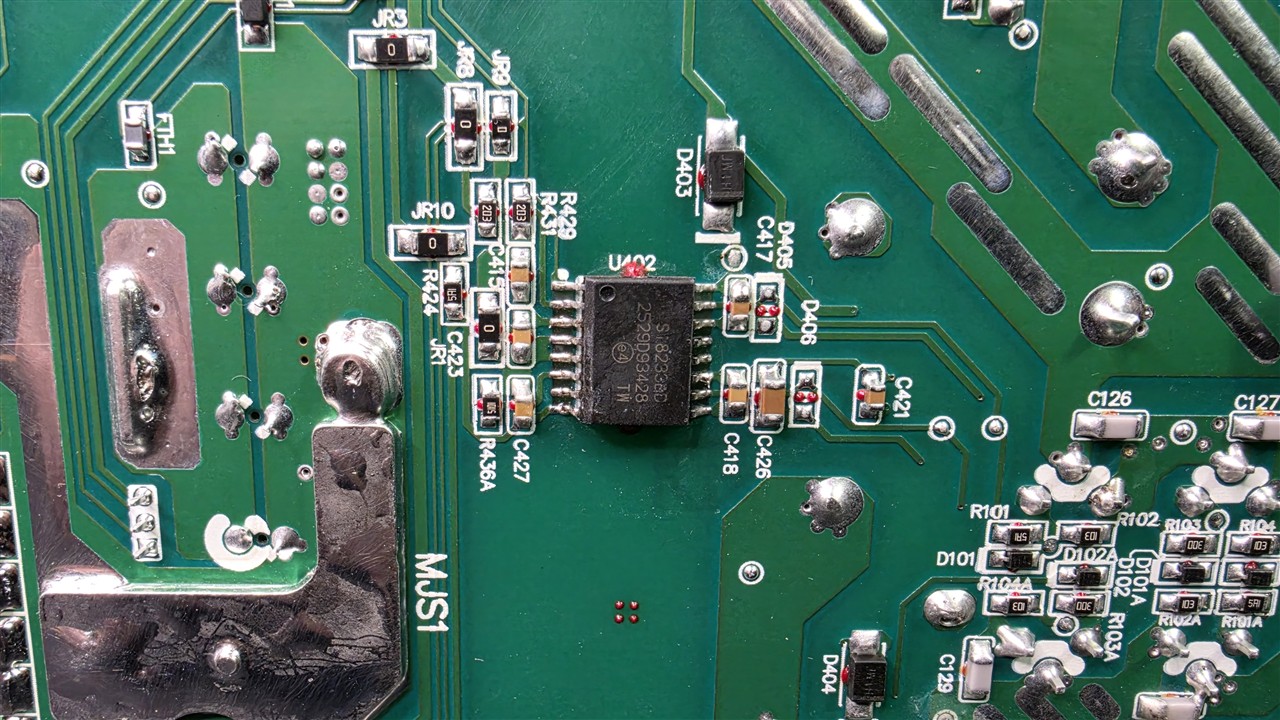

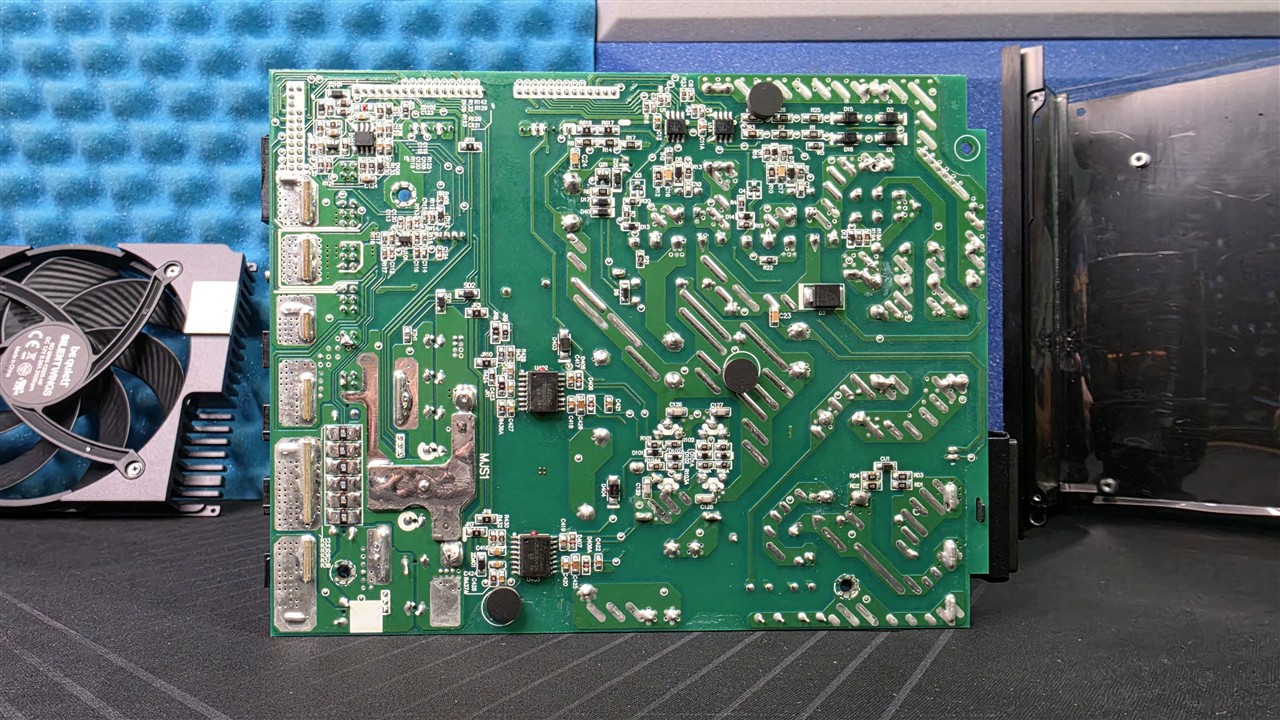

Strona wtórna:
