Test be quiet! Power Zone 2 1200 W. Najcichsze 1200 W na rynku

Tętnienia napięć

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia, mogę dokładnie ocenić jego jakość oraz określić, czy (mimo odpowiednich wartości) jest bezpieczne dla naszych podzespołów. Norma ATX reguluje zakres bezpiecznych wartości dla poszczególnych napięć. Przekroczenie ich może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (niebieski ekran) lub też trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu jest brana pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), która wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3, dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Tętnienia napięć w be quiet! Power Zone 2 1200 W utrzymują się na niskim poziomie i w całym zakresie obciążeń pozostają wyraźnie poniżej limitów określonych w specyfikacji ATX. Dla linii +12 V najwyższa zarejestrowana wartość wyniosła 25,1 mV (T6), natomiast przy obciążeniu 110% odnotowano 25,0 mV, co zapewnia bardzo duży zapas względem dopuszczalnego maksimum 120 mV. W przypadku linii +5 V maksymalne tętnienia osiągnęły 26,5 mV (T6), a dla linii +3,3 V 28,1 mV przy obciążeniu 110% – w obu przypadkach wyraźnie poniżej limitu 50 mV. Wyniki te potwierdzają poprawną filtrację po stronie wtórnej oraz stabilną pracę zasilacza niezależnie od poziomu obciążenia.

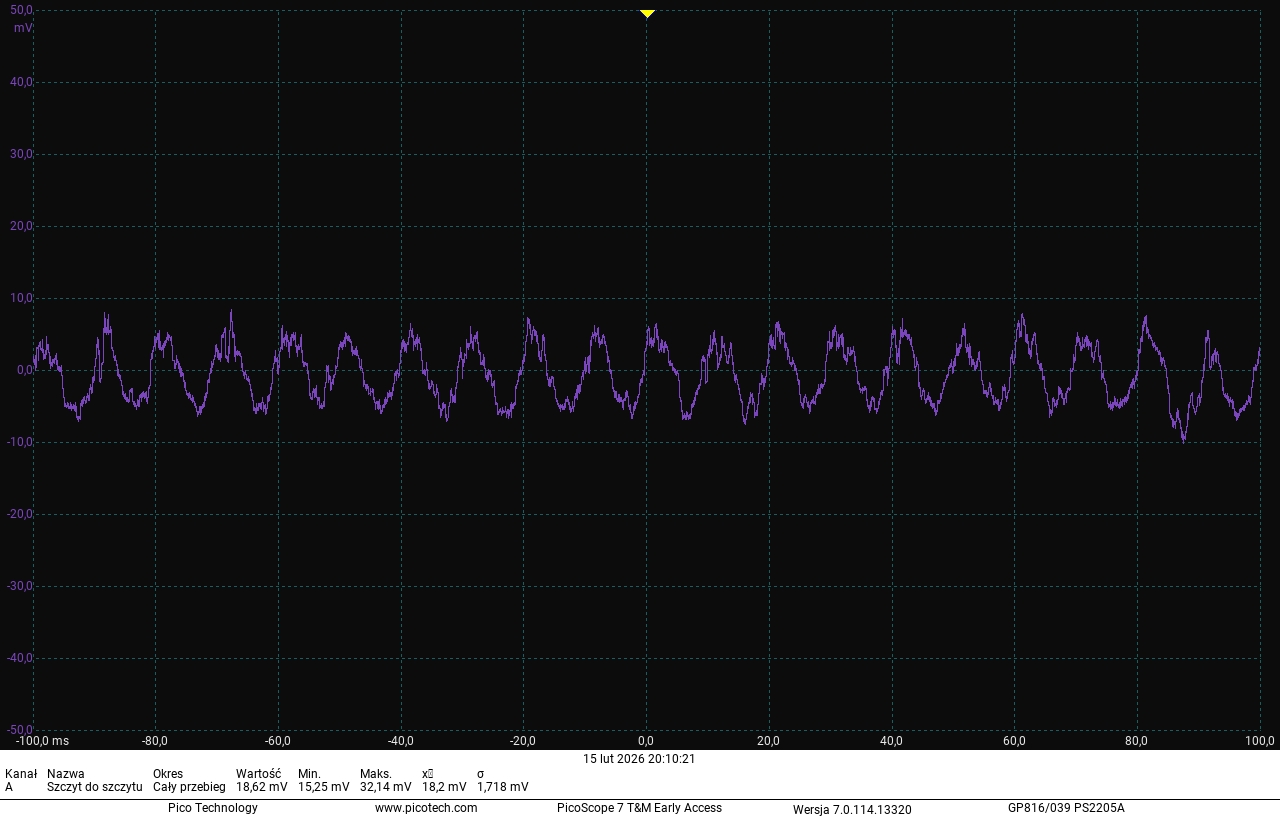

Linia 3,3 V, test T6, 100% obciążenia

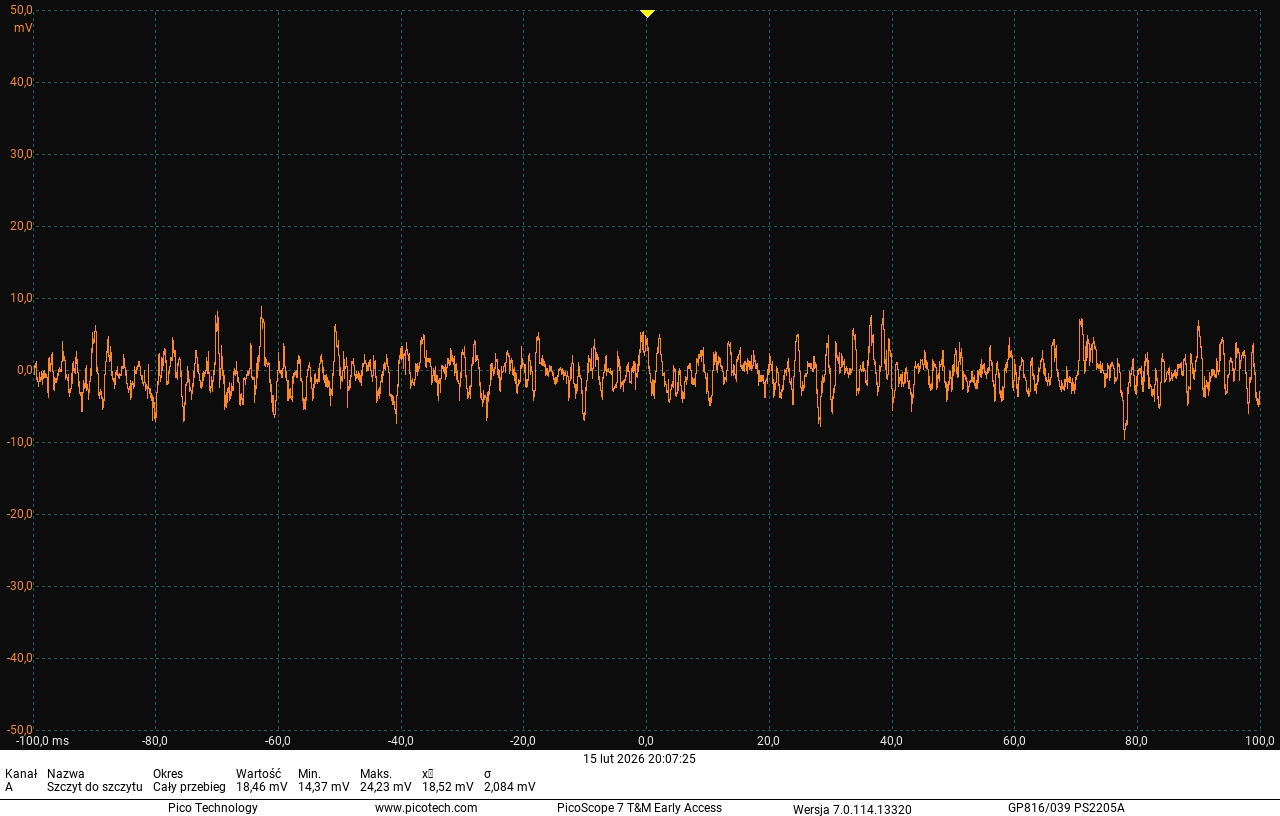

Linia 5 V, test T6, 100% obciążenia

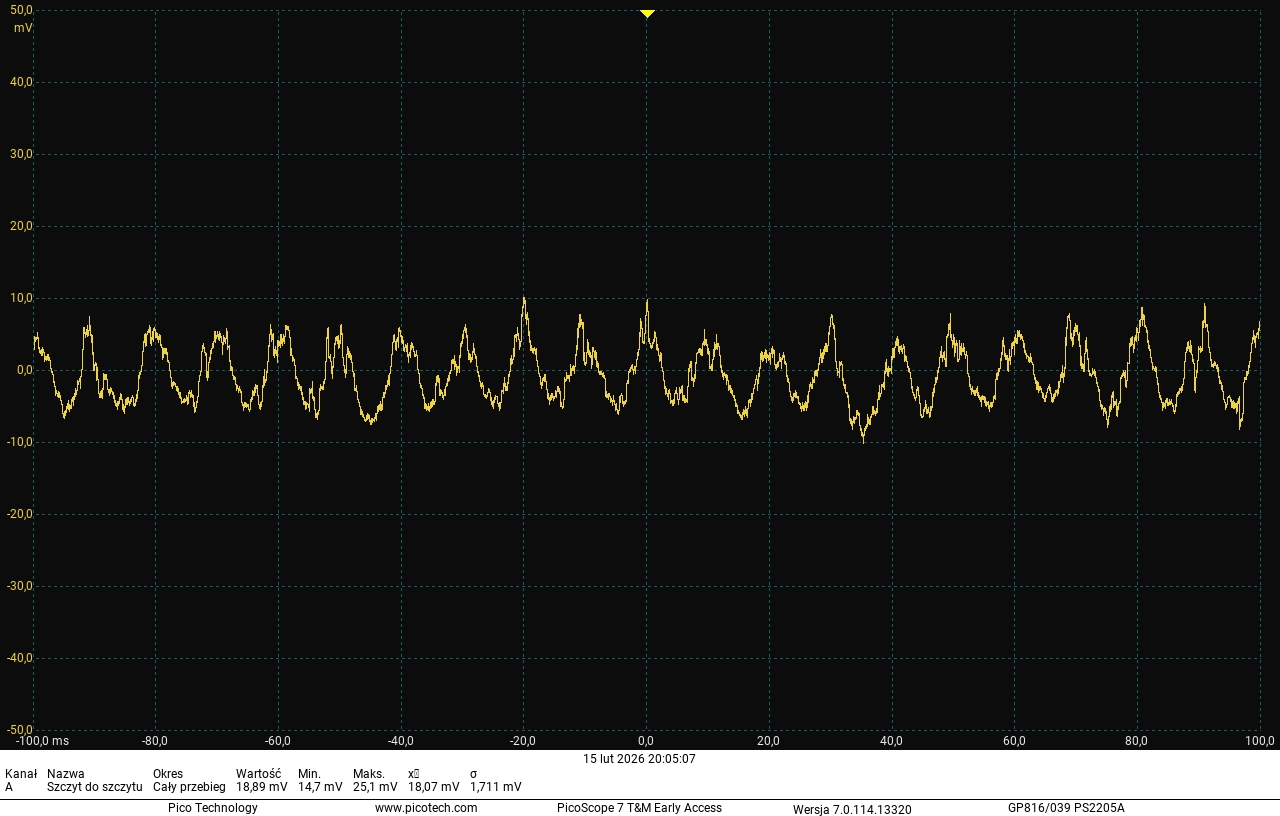

Linia 12 V, test T6, 100% obciążenia

Linia 12 V, test 100% obciążenia w hot box
