be quiet! Straight Power 11 650 W Platinum - Strona pierwotna

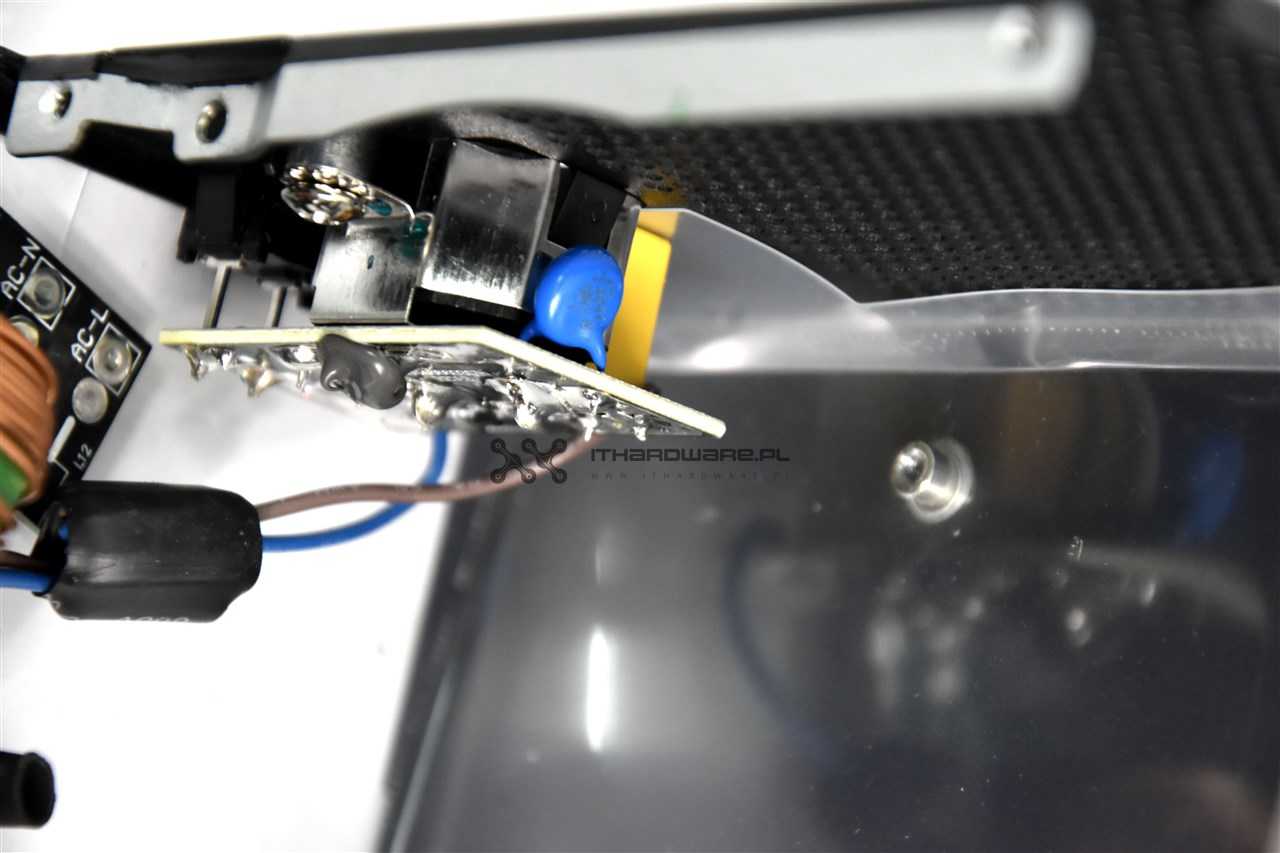

Etap filtrowania zaczyna się na wtyku AC, gdzie znajdziemy dwa kondensatory ceramiczne typu Y oraz jeden X, a także dławik przeciwzakłóceniowy na przewodach.

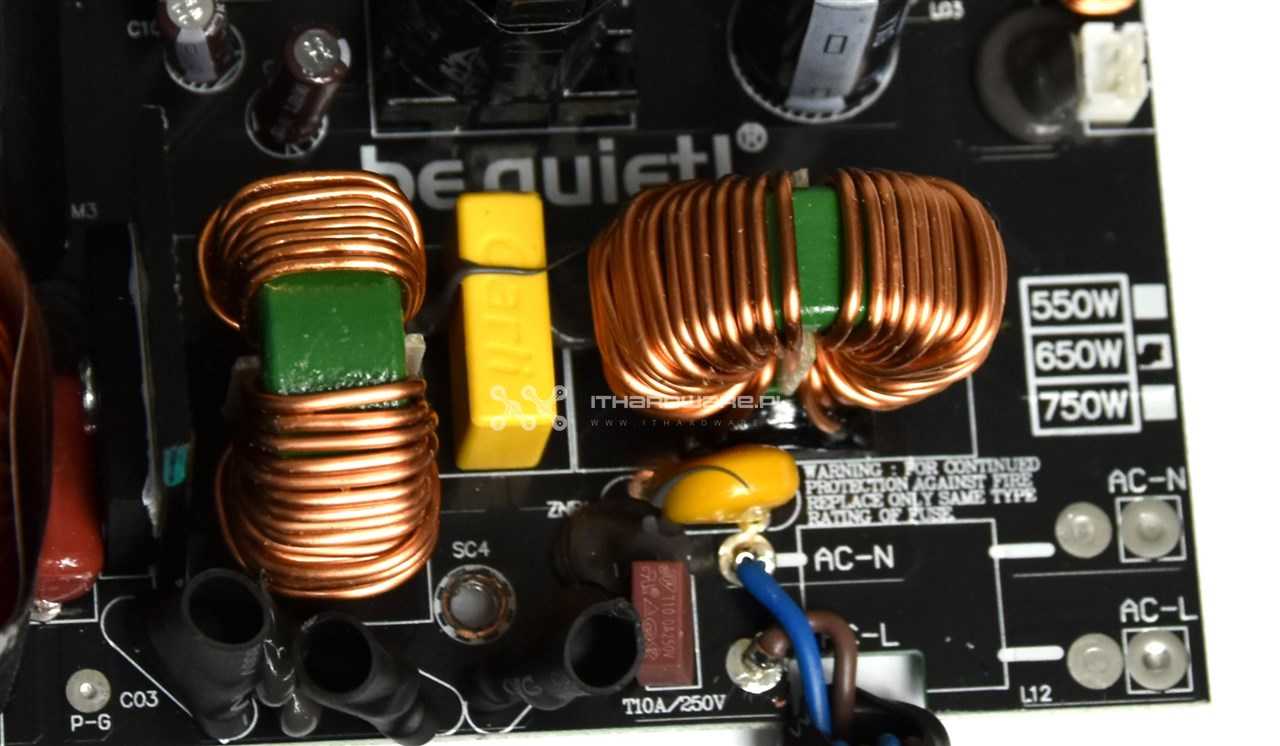

Ciąg dalszy filtrowania znajduje się na głównym laminacie:

• bezpiecznik,

• dwie cewki z rdzeniem ferrytowym,

• jeden kondensator poliestrowo-metalizowany typu X (żółty)

• trzy kondensatory ceramiczne typu Y (niebieskie dyskowe w opaskach termokurczliwych),

• warystor.

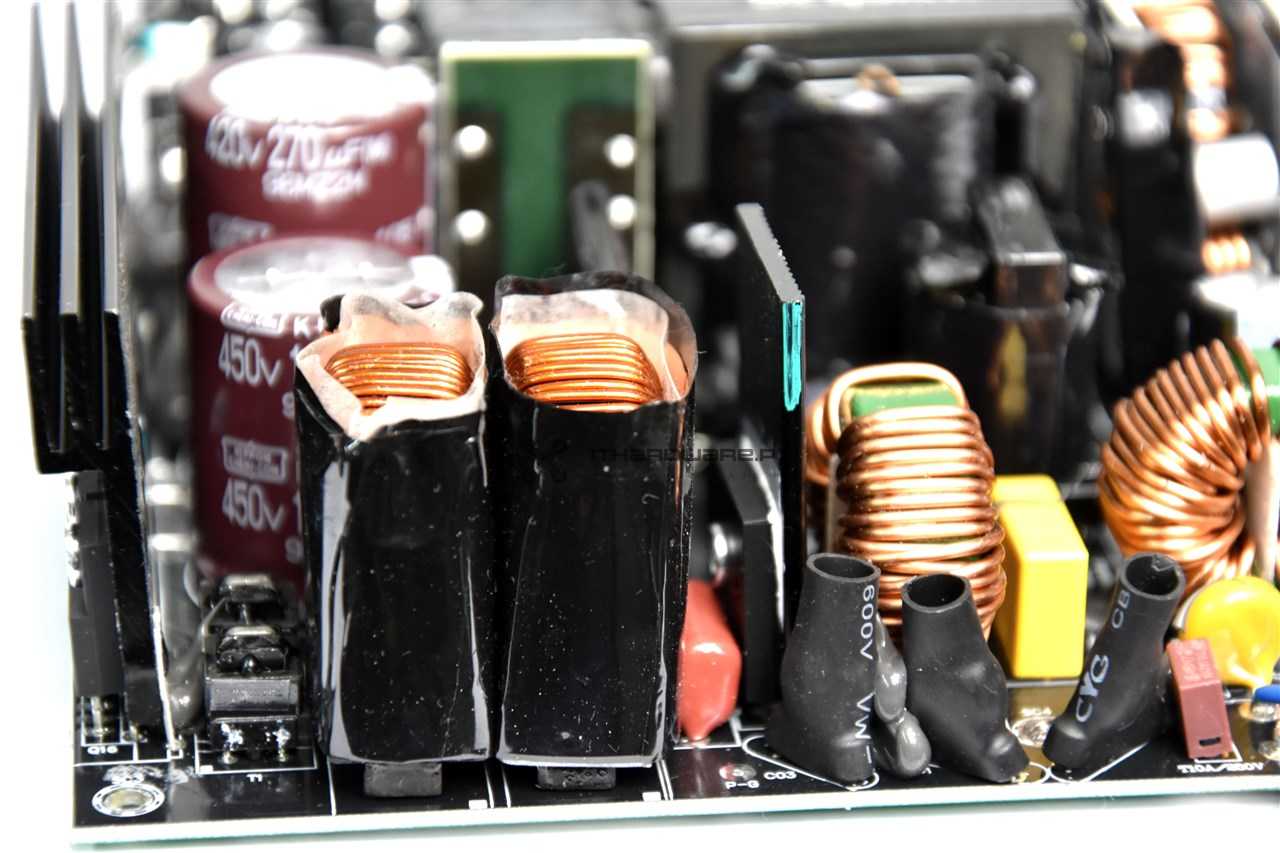

Etap filtracji napięcia wejściowego jest bez zastrzeżeń. Za dwiema cewkami PFC mamy termistor oraz przekaźnik (szary) odpowiadający za zabezpieczenie przed dużymi prądami rozruchowymi. Za filtrem EMI znajduje się niewielki aluminiowy, anodowany na czarno radiator, do którego przylega mostek prostowniczy (niestety nie było możliwości odczytania oznaczeń).

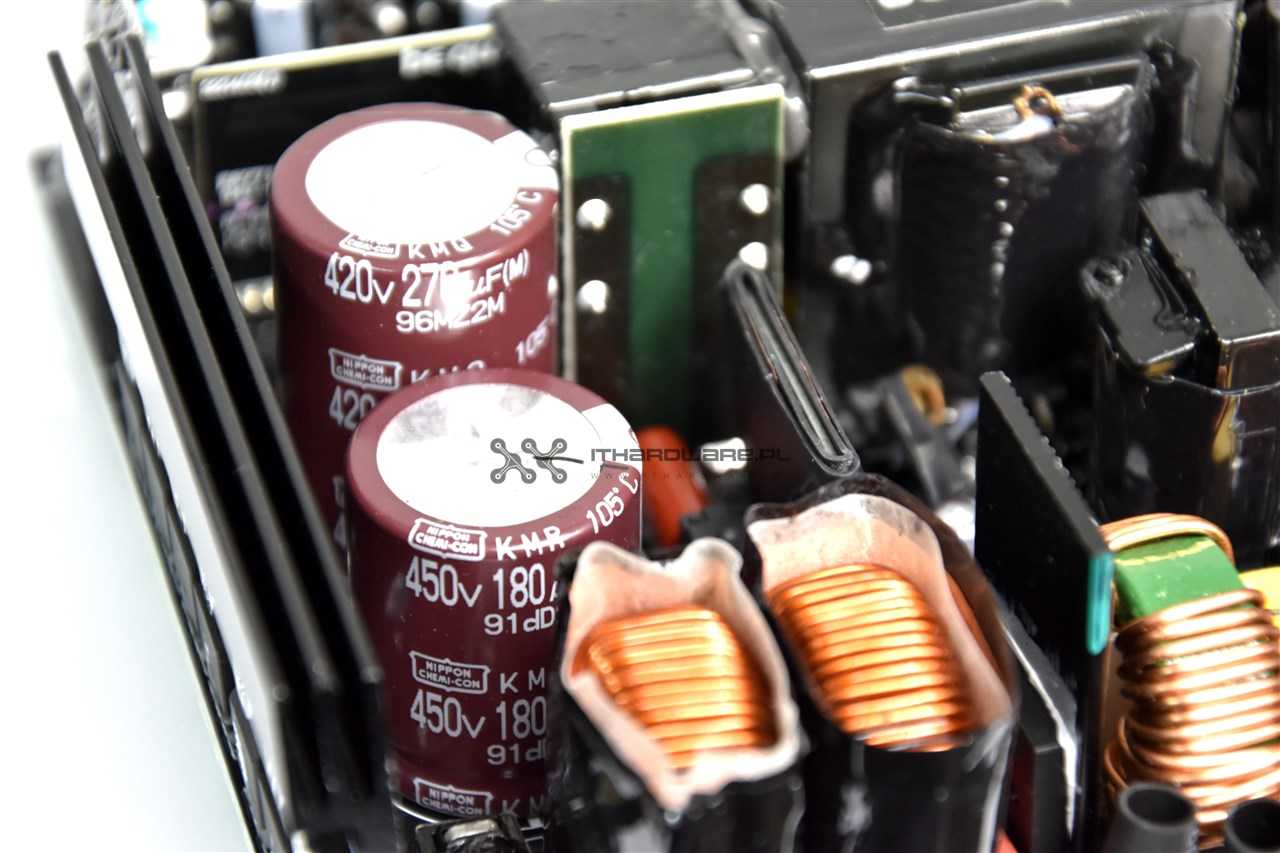

W układzie APFC mamy dwa japońskiej produkcji kon­den­sa­tory elektrolityczne Nippon Chemi-Con se­rii KMR i KMQ, o po­jem­no­ściach odpowiednio 180 µF na 450 V oraz 270 µF na 420 V. Certyfikowane są do pracy przy maksymalnej temperaturze 105 °C, natomiast żywotność wynosi 2000 godzin.

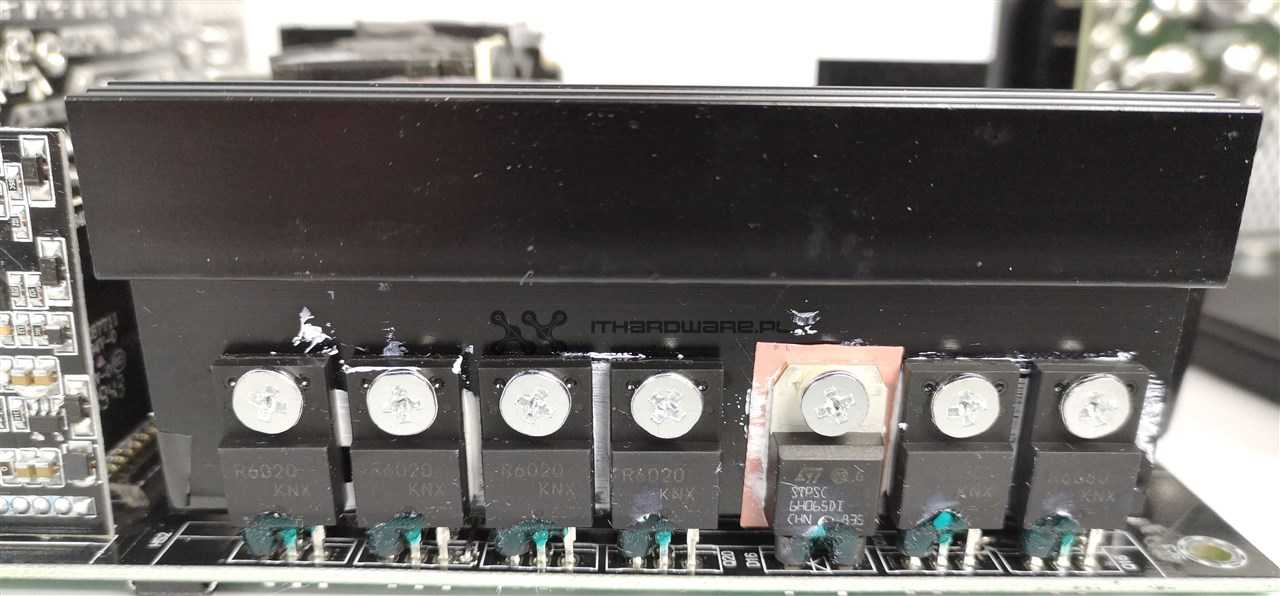

W układzie aktywnego PFC znajdziemy dwa tranzystory ROHM Semiconductor R6020. Charakteryzują się one parametrem RDS(on) na poziomie 220 mΩ i są w stanie dostarczyć 20 A w trybie ciągłym przy 25 °C. Ponadto mamy dio­dę Schot­t­ky’ego ST STPSC6H065 wytrzymującą 6 A. Za przełączanie odpowiadają cztery kolejne tranzystory ROHM Semiconductor R6020. Pracują one w topologii pełnego mostu, co nie jest częstym widokiem w jednostkach o mocy 650 W.

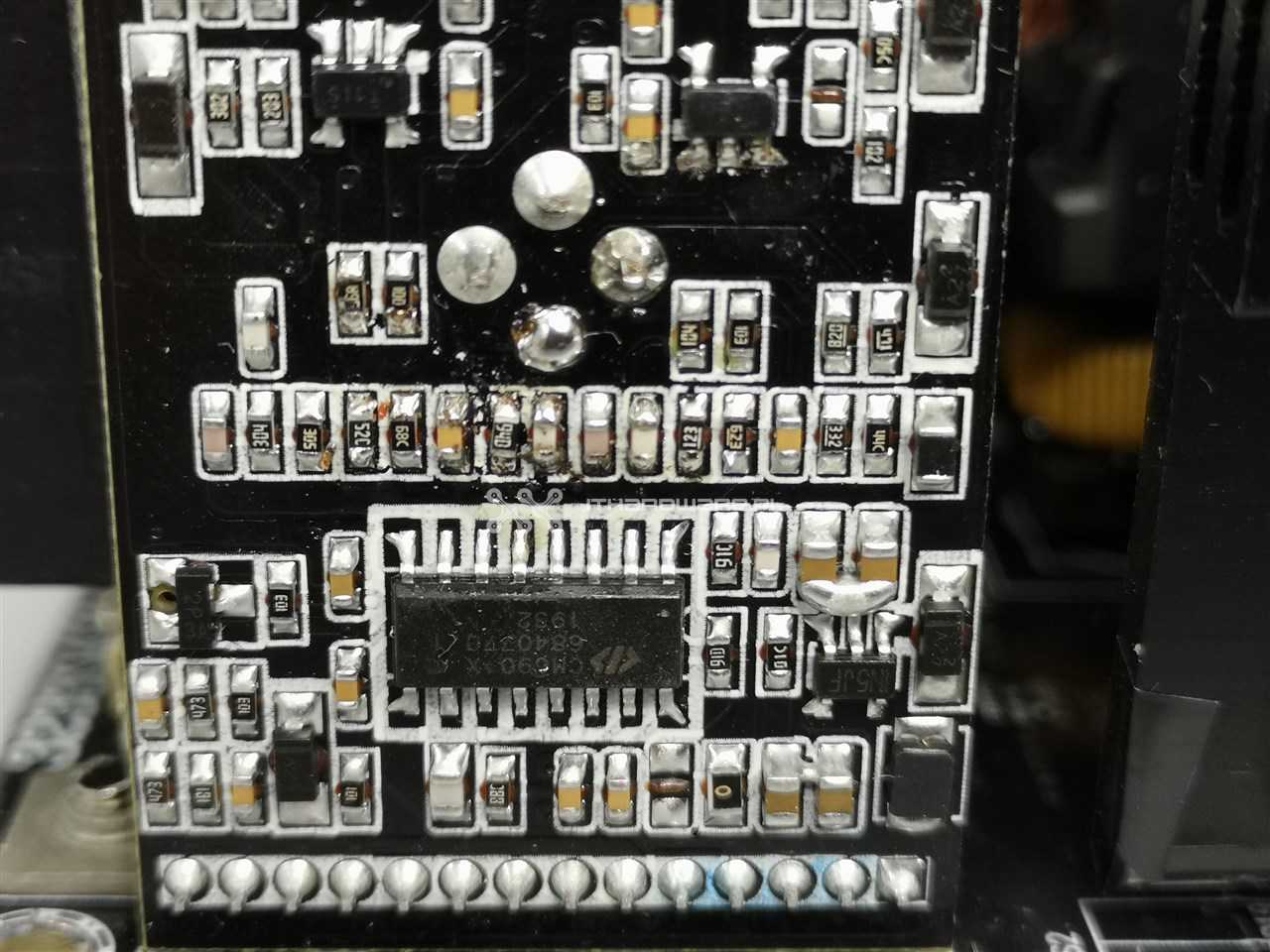

Elementy układu LLC (m.in. cewki i kondensatory) wlutowane są w centralnej części, między kondensatorem wysokonapięciowym strony pierwotnej a transformatorem głównym na pionowym laminacie. Za kontrolę obwodu rezonansowego odpowiada układ Champion CM 6901, czyli kontroler rezonansowy w topologiach LLC+SR (synchroniczny prostownik).

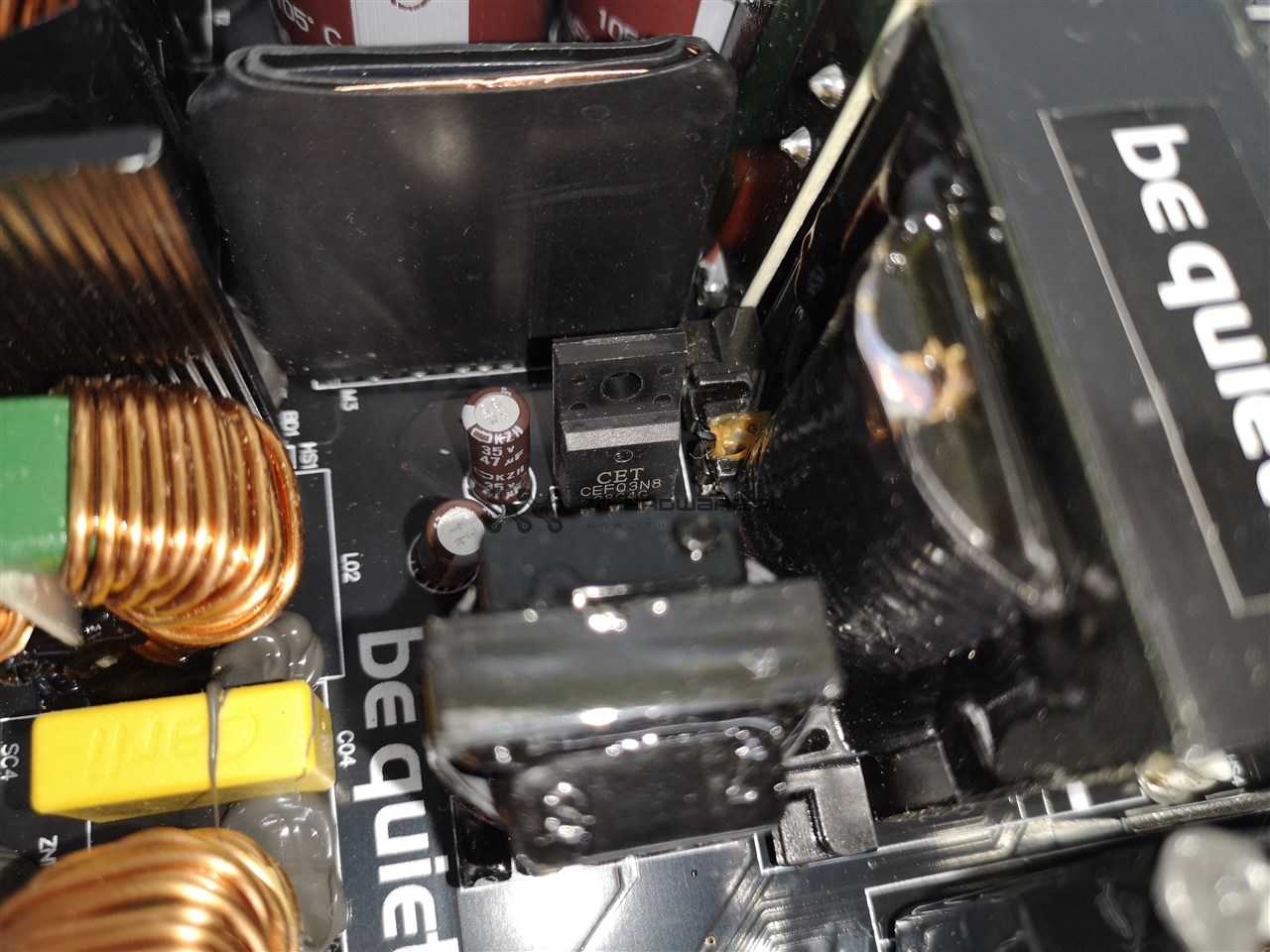

Tranzystor obwodu 5 Vsb nosi oznaczenia CET CEF03N8 i może dostarczyć do 3 A w trybie ciągłym przy temperaturze 25 °C, natomiast parametr RDS(on) jest na poziomie maks. 3,8 mΩ.
