be quiet! Straight Power 11 650 W Platinum - cisza i wydajność

be quiet! Straight Power 11 650 W Platinum - Strona wtórna

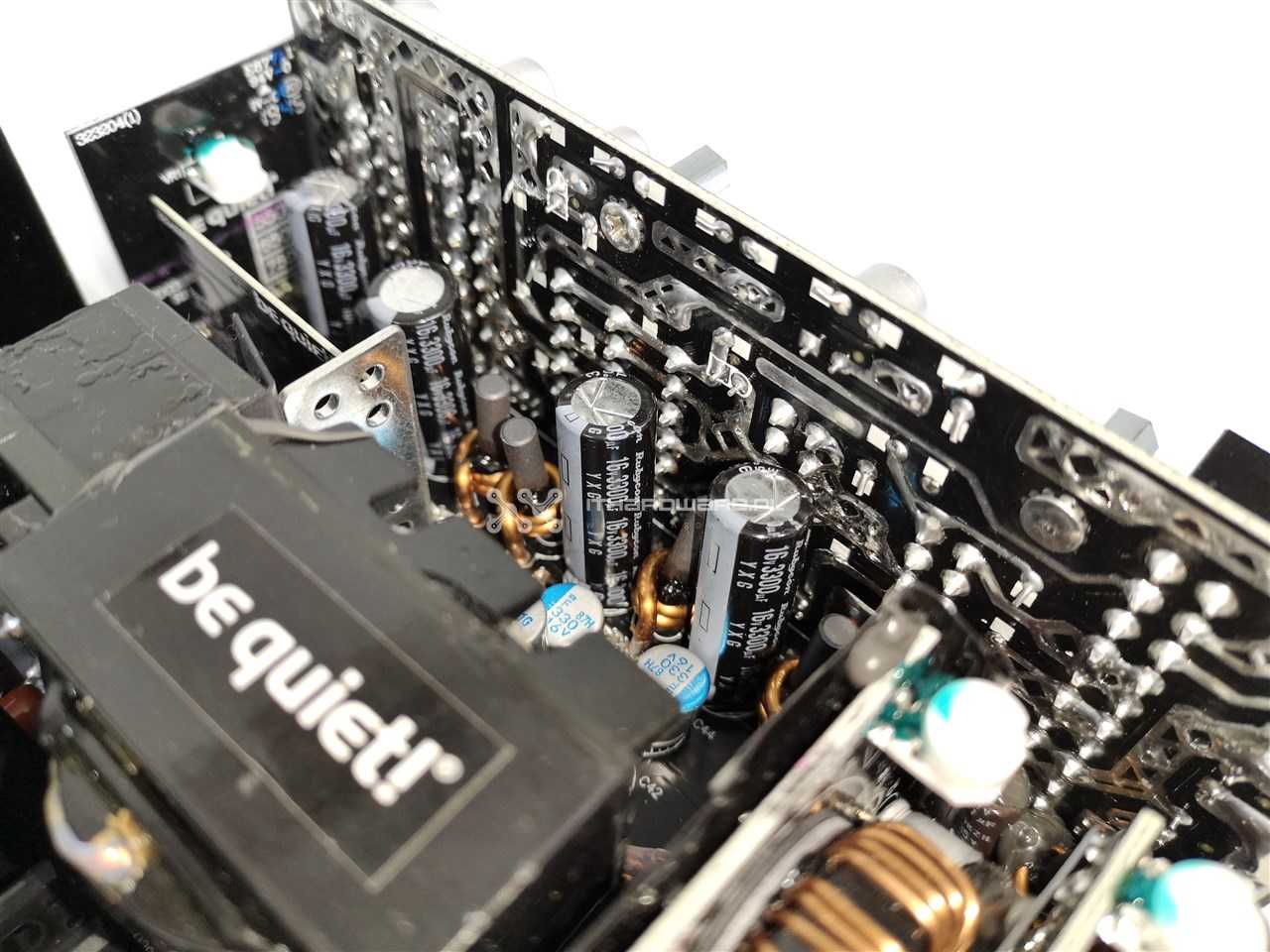

Na stronie wtórnej zastosowano kondensatory elektrolityczne japońskich producentów. Kilka sztuk Nippon Chemi-Con serii KY (4000 godzin żywotności) oraz w większej liczebności Rubycon YXG (3000-4000 godzin żywotności). Dodatkowo znajdziemy baterię kondensatorów aluminiowo-polimerowych Nippon Chemi-Con o żywotności do 2000 godz., na głównym laminacie oraz panelu złącz okablowania. Wszystkie są certyfikowane do pracy przy maksymalnej temperaturze 105 °C, co powinno zapewnić długie i bezawaryjne działanie zasilacza - wg producenta co najmniej 5 lat.

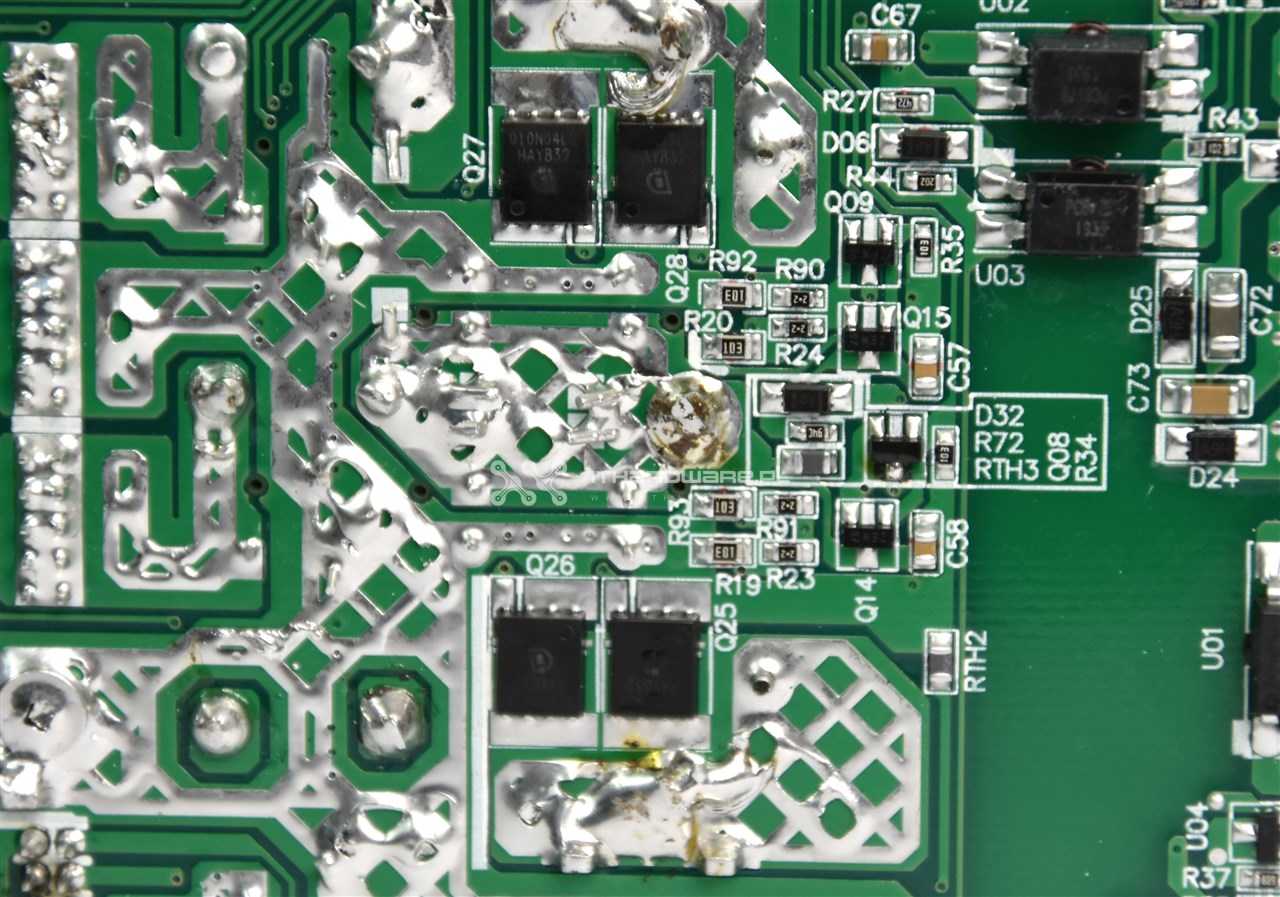

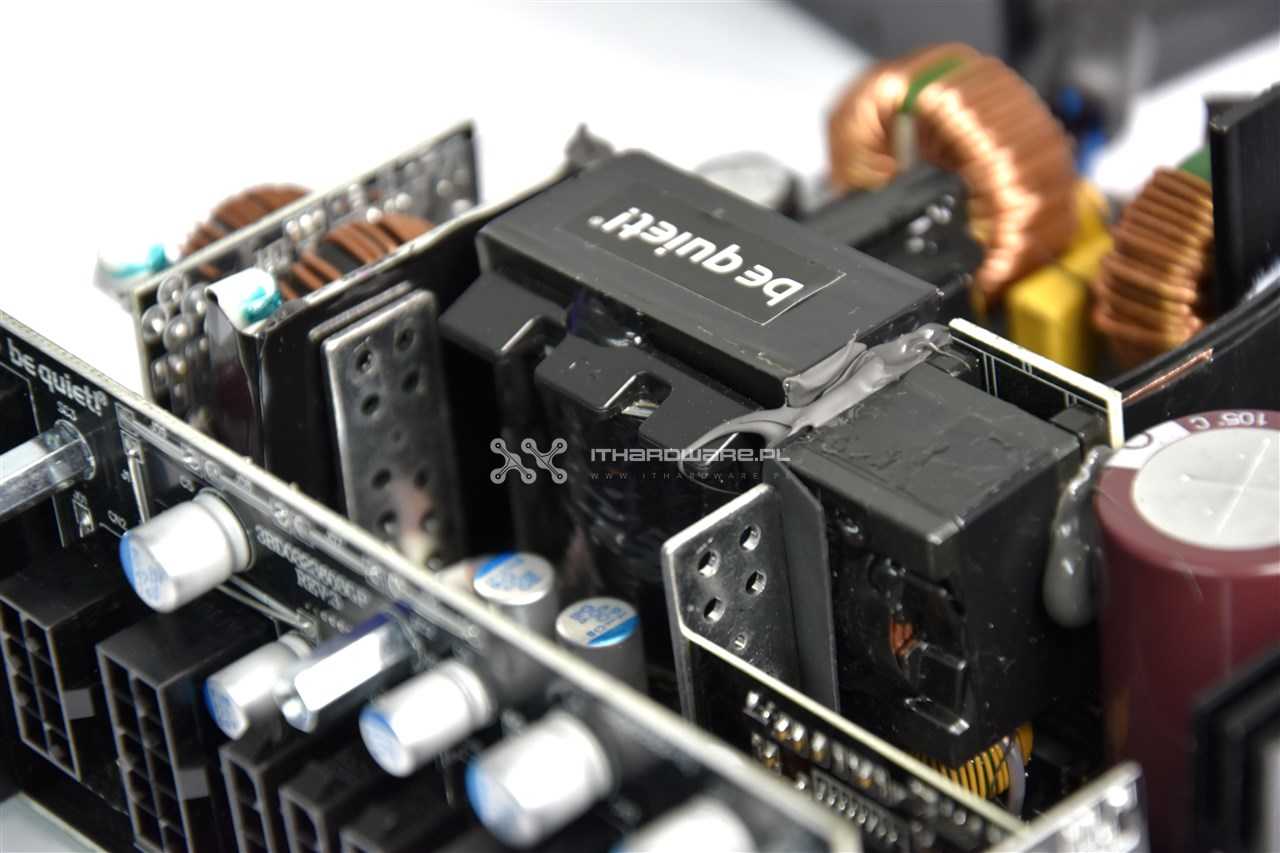

Do prostowania napięć wyjściowych wykorzystano elementy aktywne - tranzystory MOSFET znajdujące się na stronie lutowania, chłodzone są za pośrednictwem dwóch blaszek aluminiowych, które są za transformatorem głównym. Za szynę +12 V odpowiadają dwa tranzystory Infineon BSC010N04LS. Każdy z nich potrafi dostarczyć do 100 A w trybie ciągłym przy temperaturze do 25 °C. Parametr RDS(on) wynosi 0,85 mΩ, czyli bardzo niewiele.

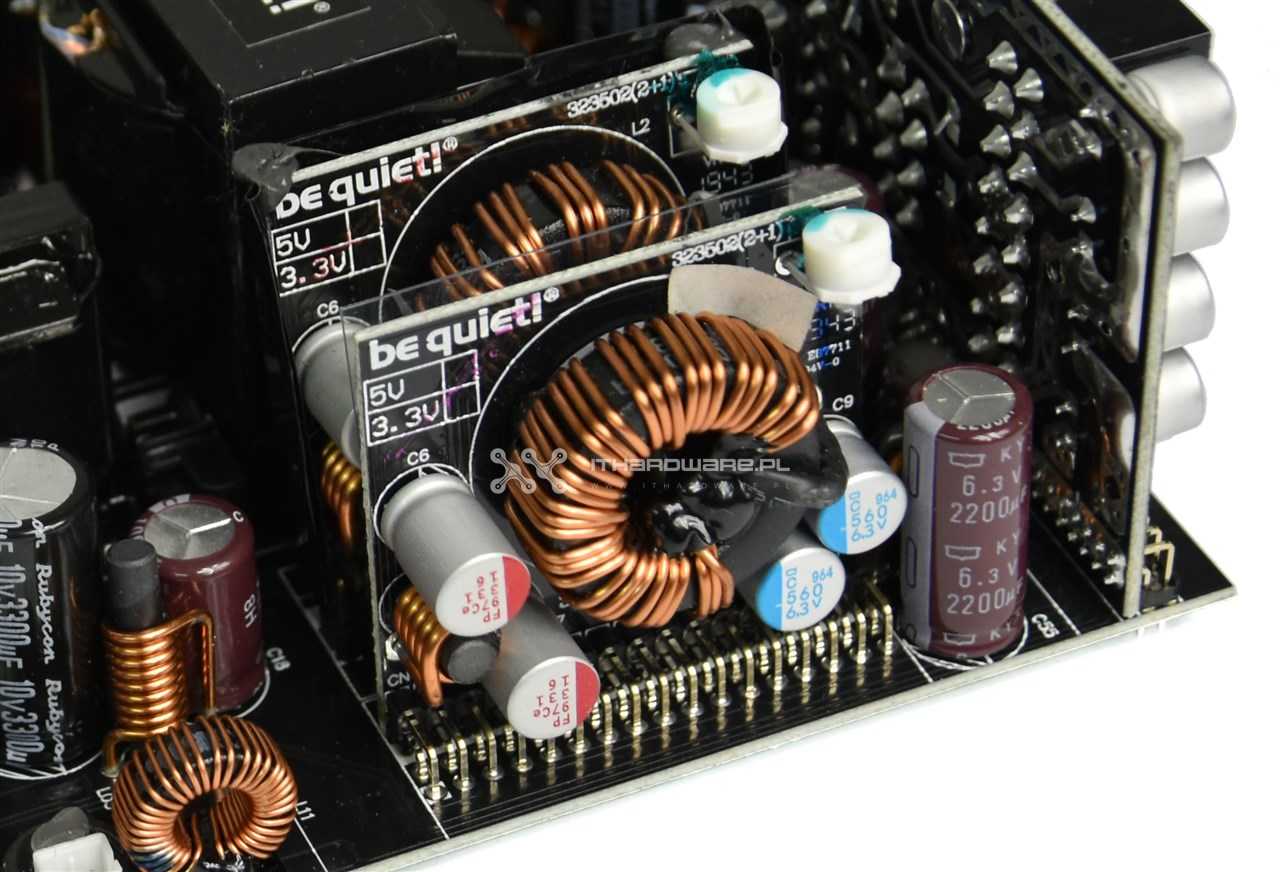

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na dwóch osobnych pionowych PCB, na krawędzi głównego laminatu. Niestety bliska odległość elementów uniemożliwiła identyfikację tranzystorów.

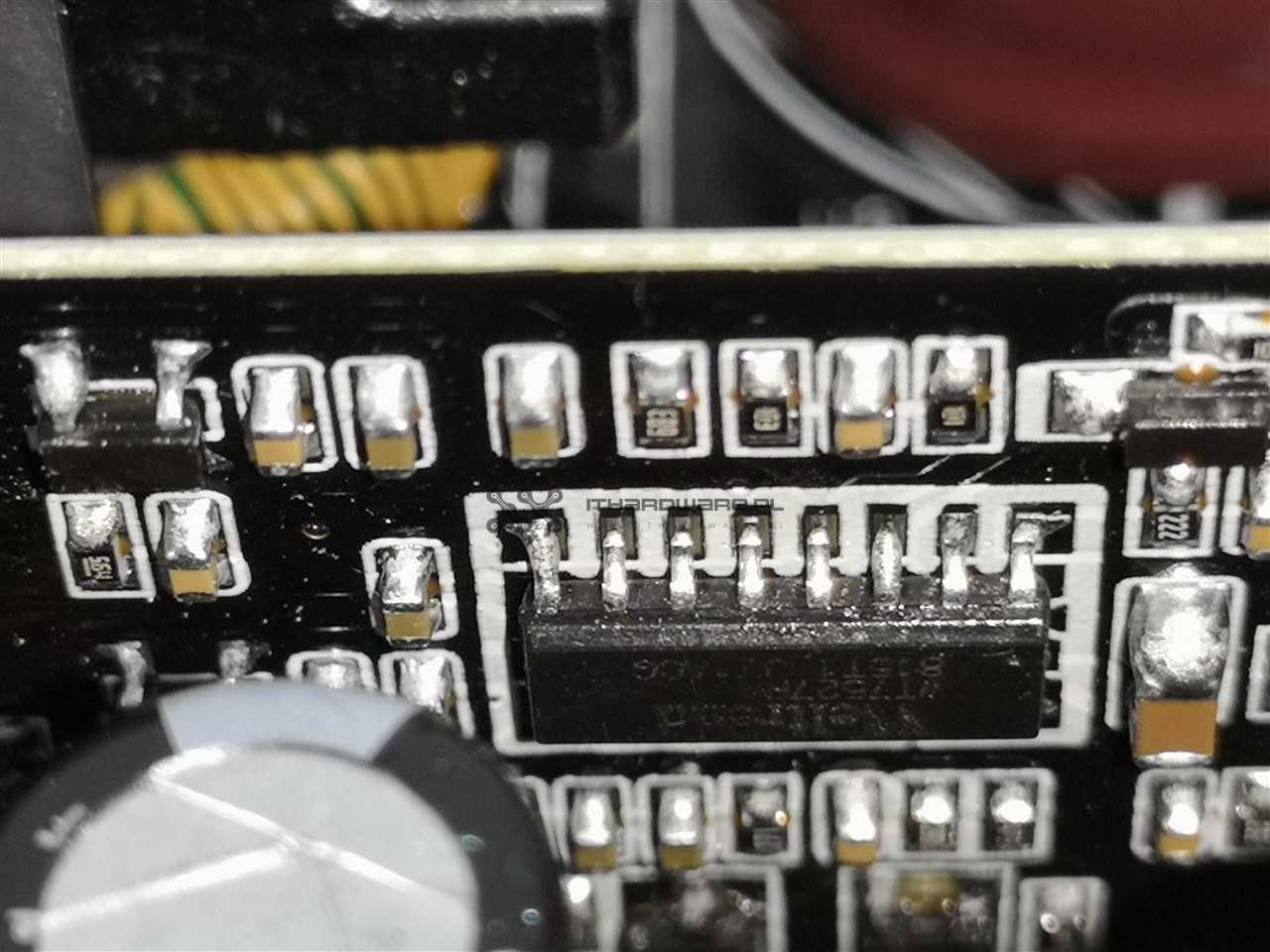

Za monitoring strony wtórnej odpowiada układ scalony Weltrend WT7527, zainstalowany na osobnym PCB.

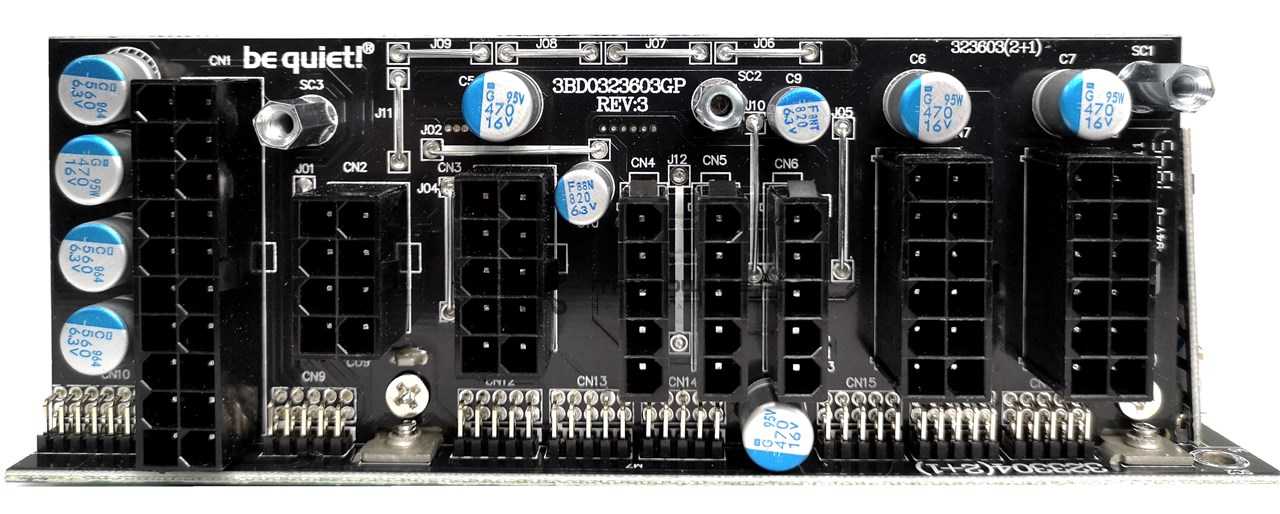

Panel złącz modularnych jest połączony spoiwem lutowniczym z głównym PCB. Inżynierowie be quiet! pozbyli się również wszelakich kabli, które zasilały złącza okablowania, aby zapewnić odpowiednią filtrację napięć wyjściowych, między gniazdami umieszczono dodatkowe kondensatory aluminiowo-polimerowe, oczywiście produkcji Nippon Chemi-Con.
