Test MSI MPG Ai1600TS. Czy monitoring PCIe 5.1 w PSU ma sens? Sprawdzamy z RTX 5090

Zawartość opakowania MSI MPG Ai1600TS PCIE5

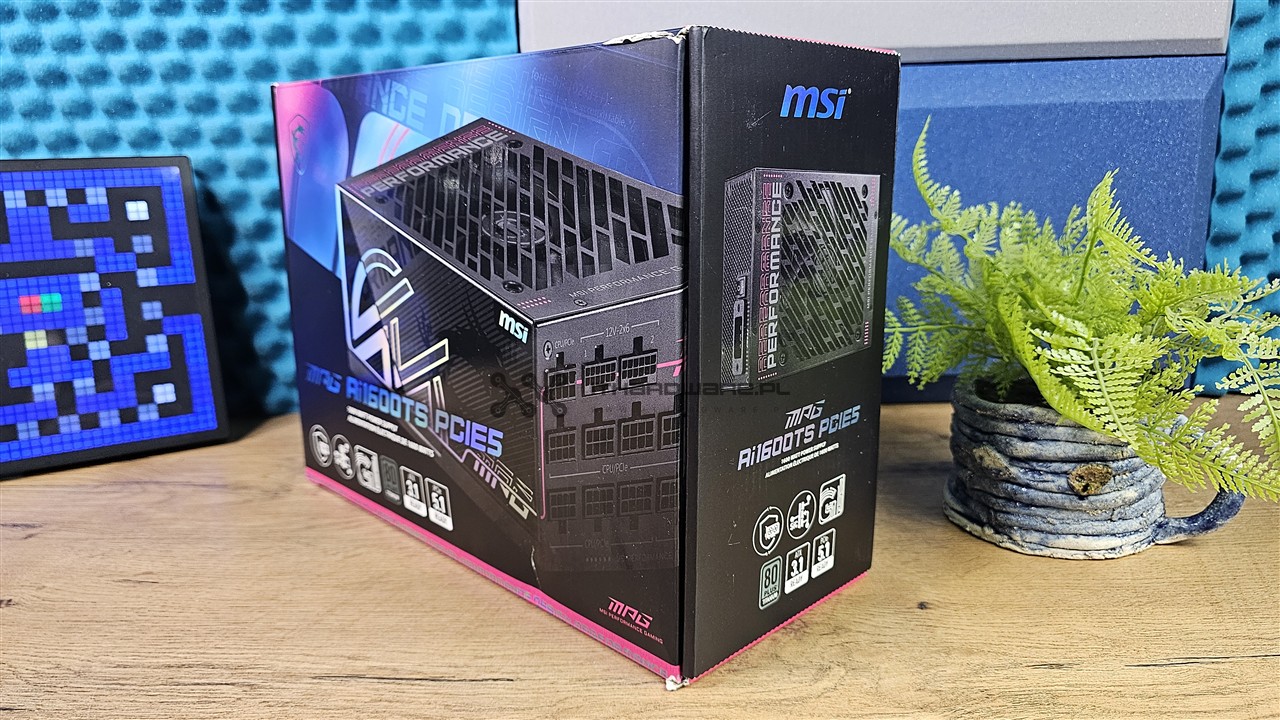

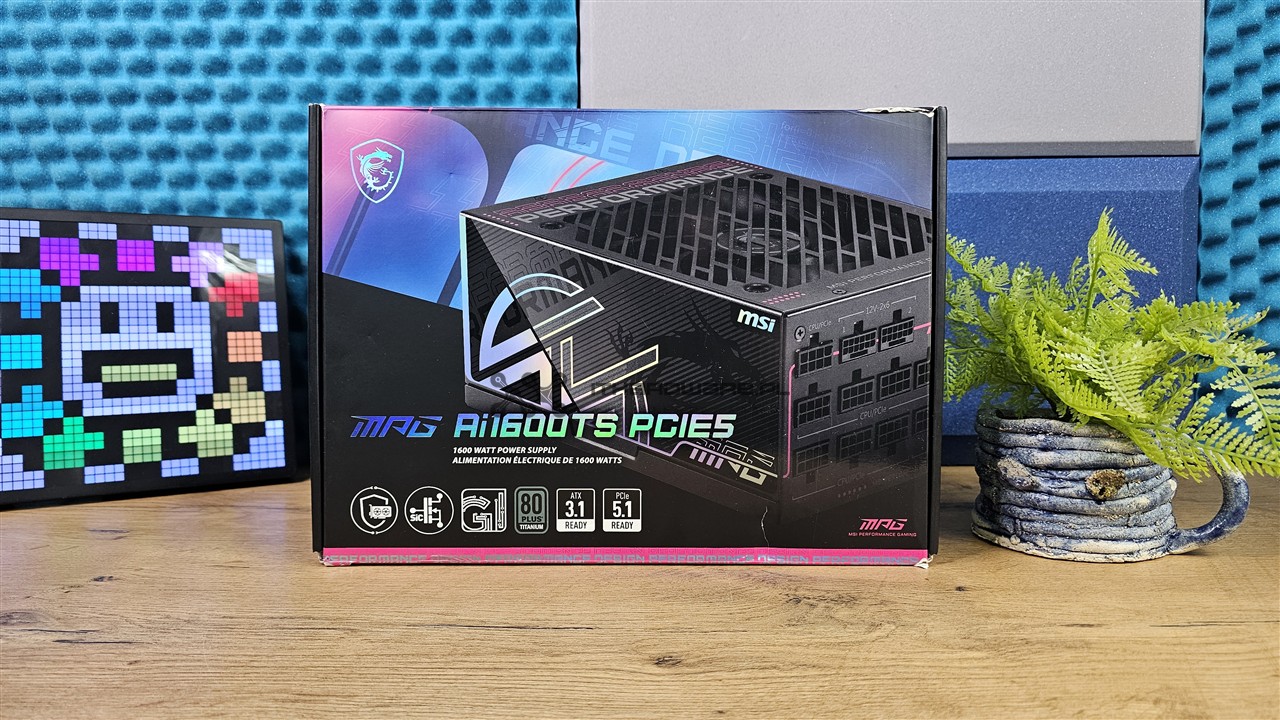

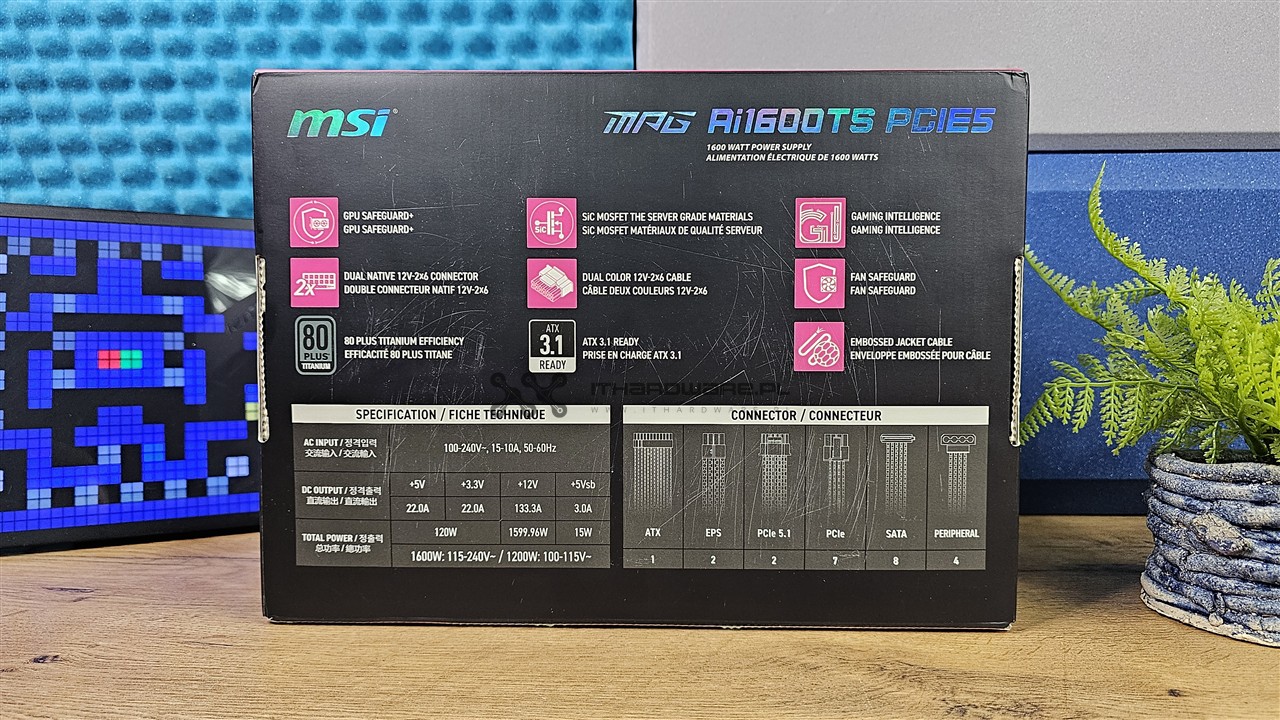

Zasilacz jest zapakowany w bardzo duży karton o czarnej kolorystyce z charakterystycznymi dla serii MPG kolorowymi akcentami. Na froncie znajdują się najważniejsze informacje dotyczące modelu, jego mocy, zgodności ze specyfikacją ATX 3.1 oraz obsługi złączy PCIe 5.1. Producent podkreśla również obecność technologii GPU Safeguard+, tranzystorów SiC MOSFET w układzie PFC oraz certyfikatu sprawności 80 PLUS Titanium. Z tyłu opakowania umieszczono szczegółowe dane techniczne, tabliczkę prądowo-napięciową oraz schemat dostępnych złączy.

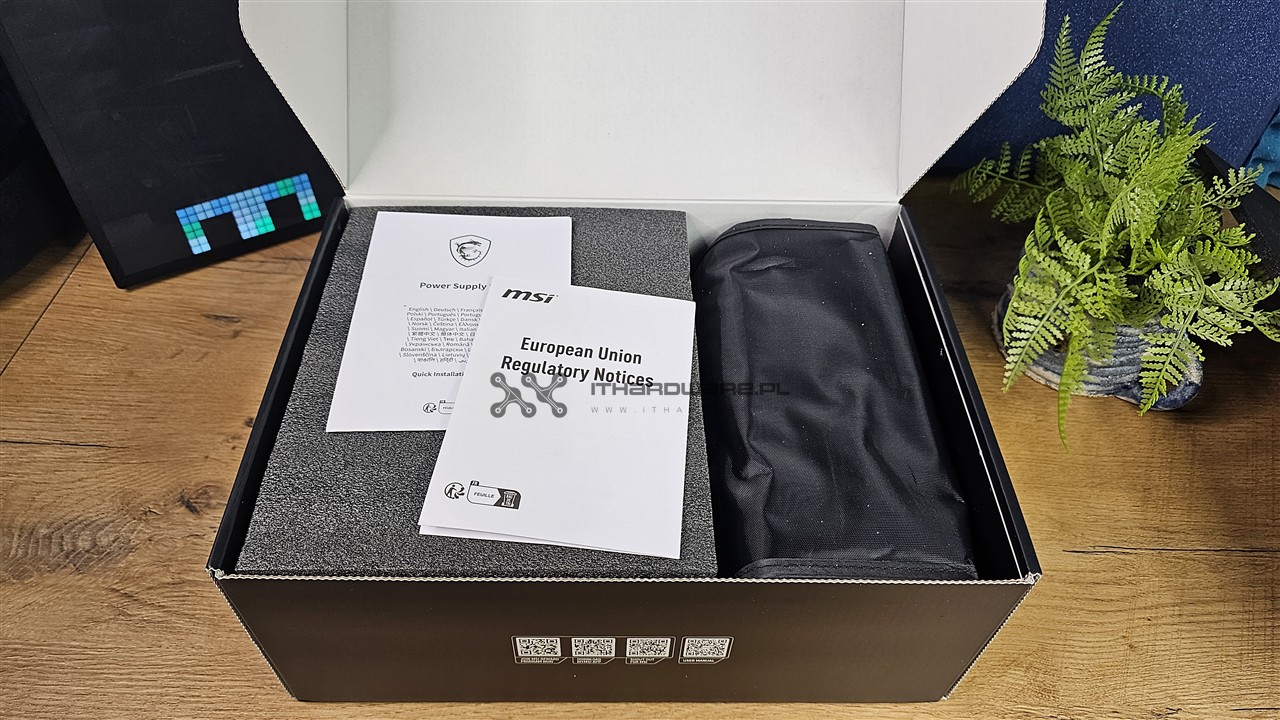

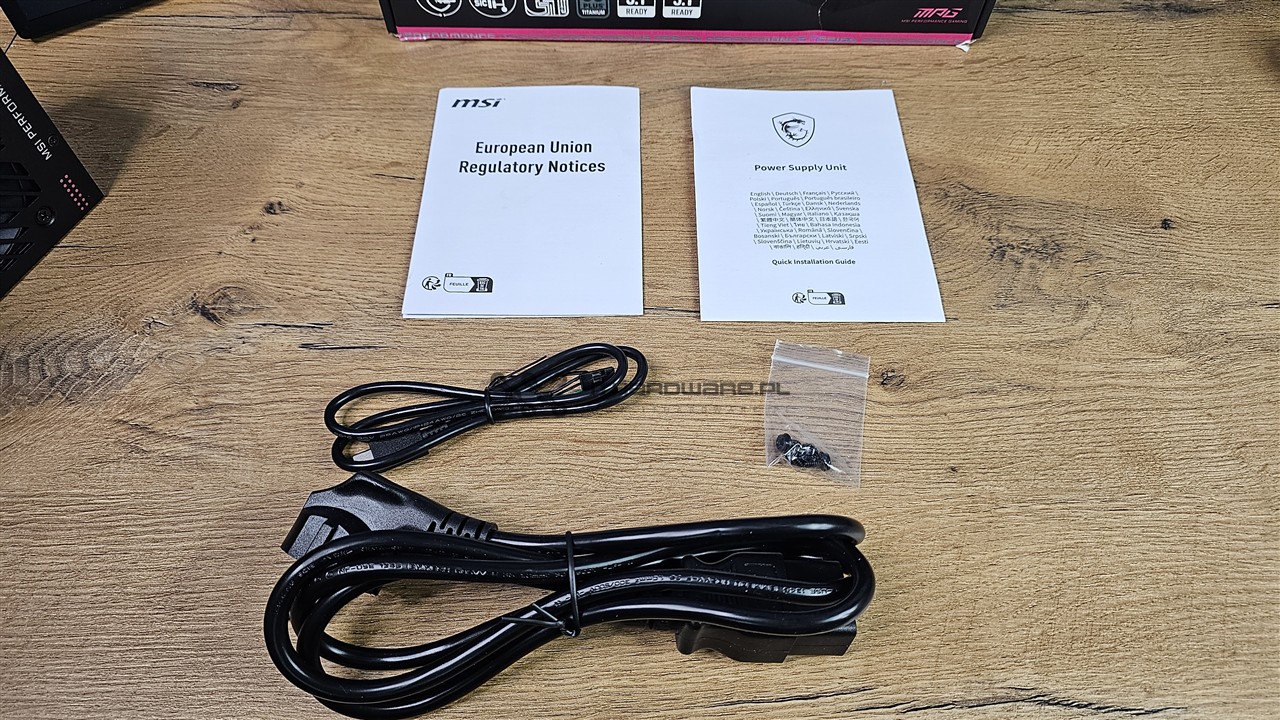

 Wraz z zasilaczem otrzymujemy:

• kabel zasilający,
• cztery czarne śrubki do montażu PSU,
• torbę na kable,
• instrukcję obsługi.

Wyposażenie jest poprawne i zawiera podstawowy zestaw akcesoriów potrzebnych do montażu.

Okablowanie

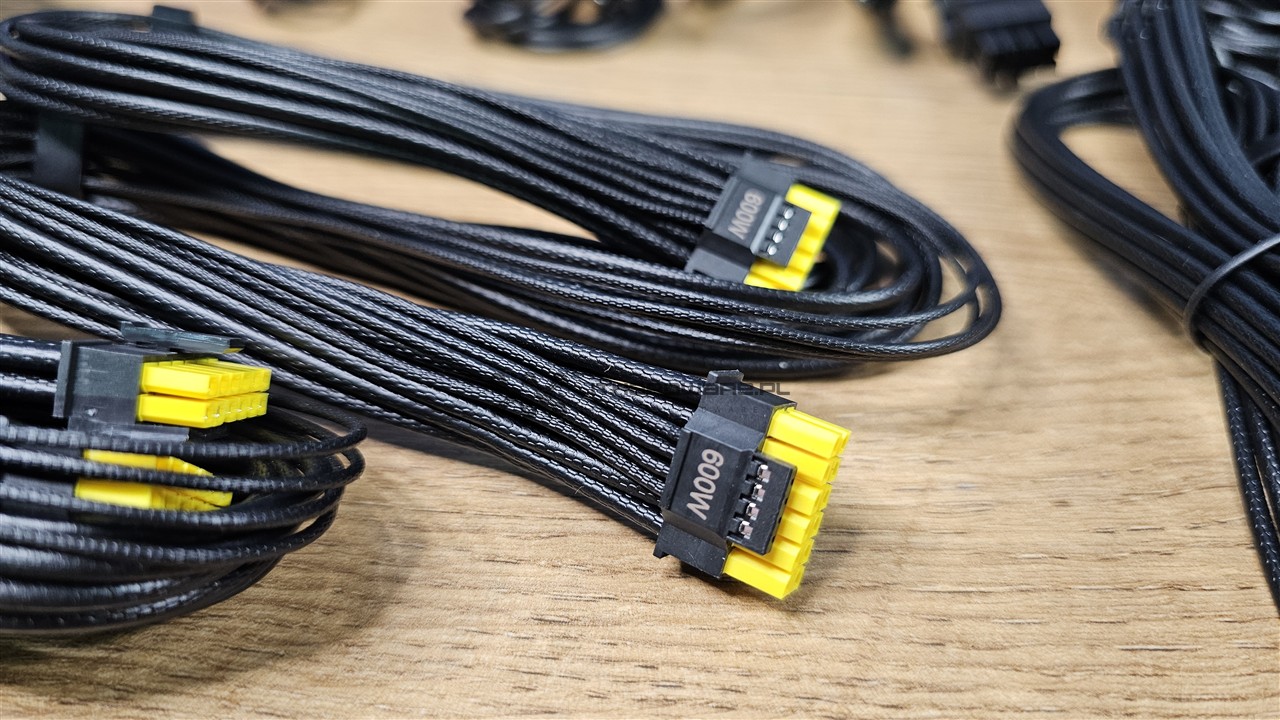

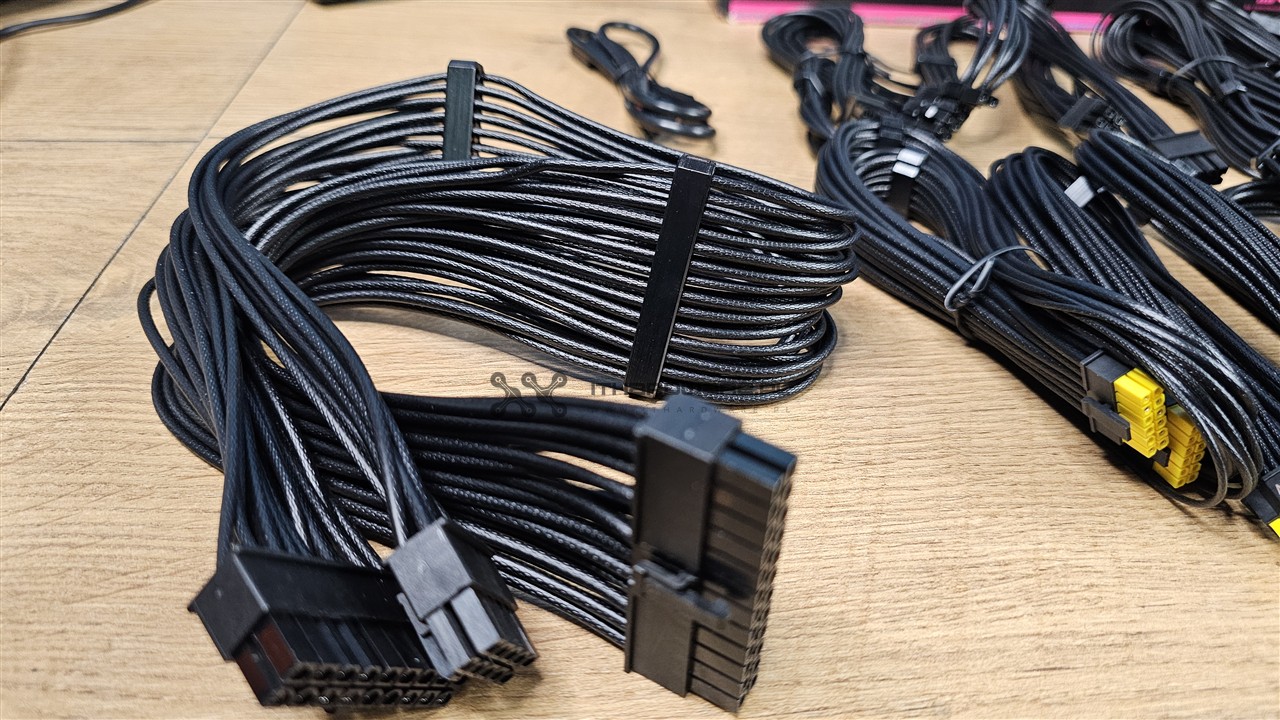

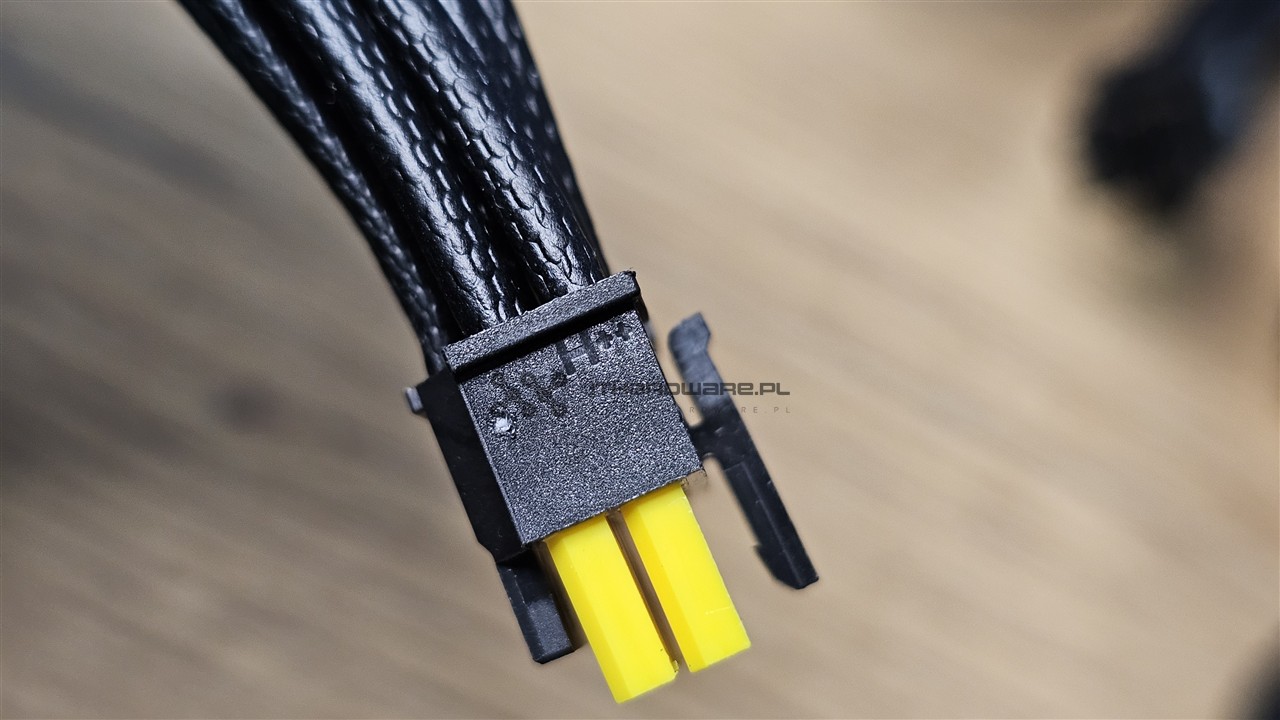

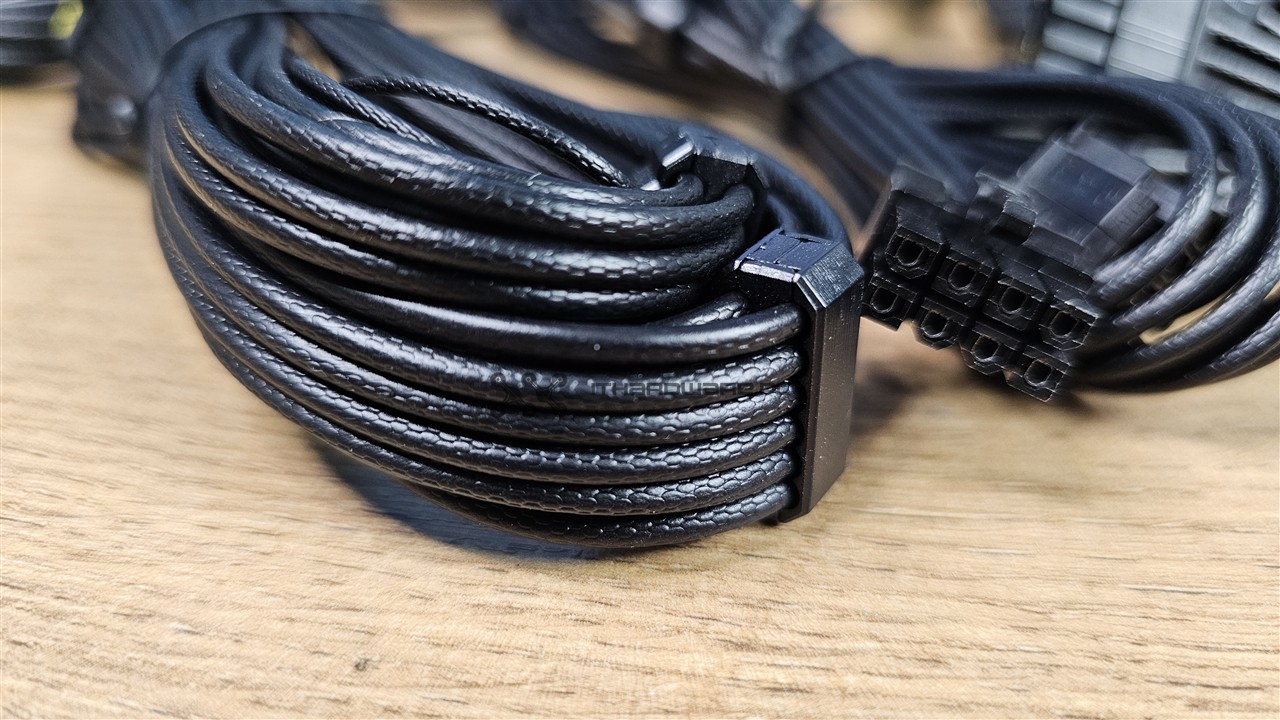

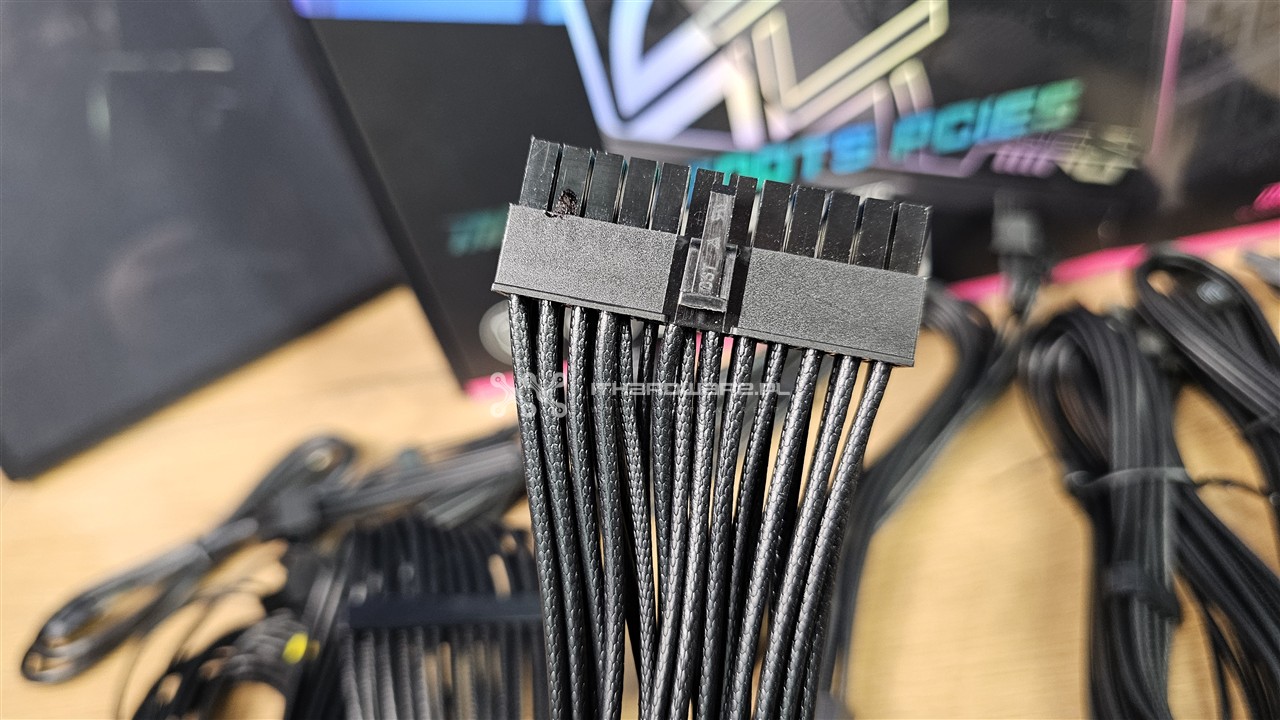

Producent wykorzystał kable o przekroju przewodów 16 AWG i 18 AWG (American Wire Gauge, niższy numer oznacza większy przekrój). Każde złącze jest odpowiednio oznaczone. MSI MPG Ai1600TS PCIE5 posiada przewody, które mają tłoczony wzór typu embossing. Wiązka ATX24 jest zakończona wtyczką niedzieloną. Jak na specyfikację ATX 3.1 przystało, zasilacz posiada dwa złącza PCIe 5.1 12V-2x6 600 W z charakterystycznym żółtym elementem wtyku. Dla napięć +3,3 V +5 V oraz +12 V mamy dodatkowe przewody zwrotne. Ma to pozytywnie wpływać na jakość napięć.



Wiązka	Złącza/długość	Ilość kabli
ATX24 pin	60 cm [18 AWG]	1
EPS (4+4) pin	65 cm [18 AWG]	1
EPS 8 pin	65 cm [18 AWG]	1
PCI-E	60 cm (6+2)-pin [18 AWG]	5
PCI-E	60 cm (6+2)-pin + 15 cm (6+2)-pin [18 AWG]	1
12V-2x6 600W	60 cm (12+4)-pin [16 AWG]	2
SATA	50 cm SATA + 15 cm SATA + 15 cm SATA + 15 cm SATA [18 AWG]	2
Molex	50 cm Molex + 15 cm Molex + 15 cm Molex + 15 cm Molex [18 AWG]	1

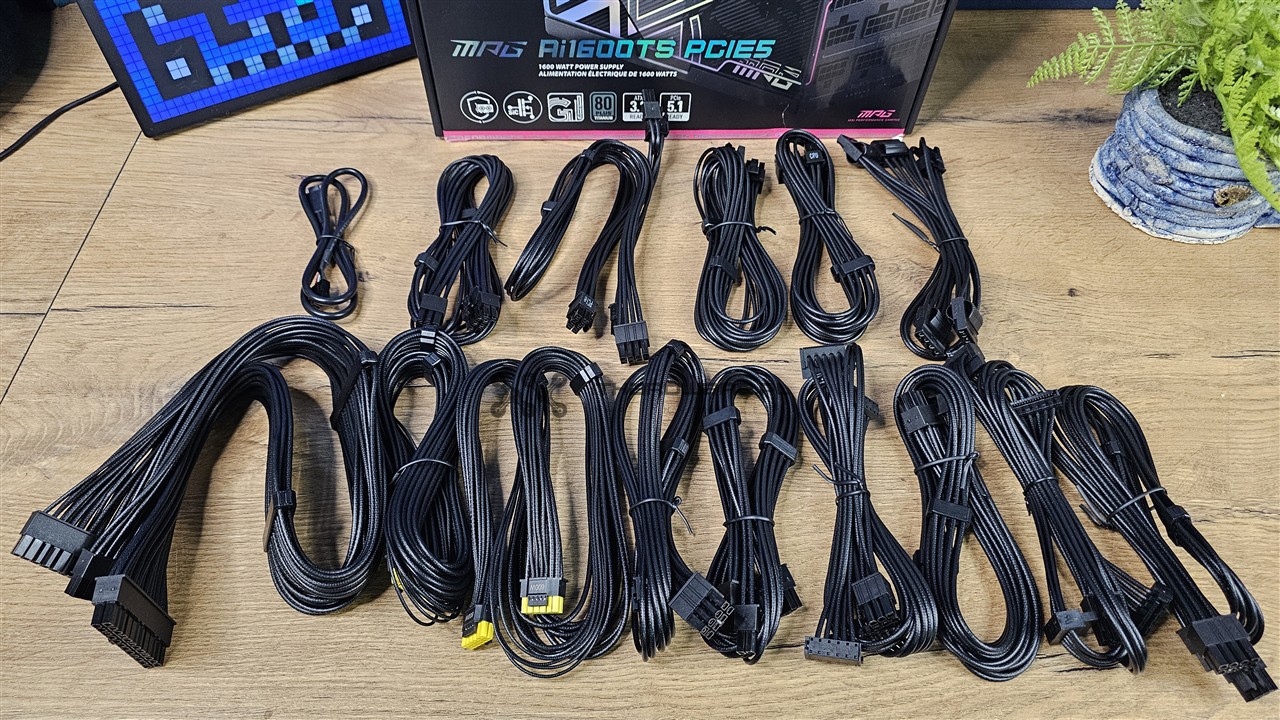

Oprócz wiązki głównej 24-pin mamy do dyspozycji dwa kable EPS, siedem wtyczek PCI-E (6+2)-pin oraz dwa dodatkowe przewody PCIe 5.1 o mocy 600 W. Nośniki danych lub różnego rodzaju kontrolery podłączymy trzema wiązkami, z czego dwie są ze złączami SATA, a jedna z wtykami Molex. Kable są wystarczająco długie i elastyczne.
