Test MSI MPG Ai1600TS. Czy monitoring PCIe 5.1 w PSU ma sens? Sprawdzamy z RTX 5090

MSI MPG Ai1600TS PCIE5 to jeden z pierwszych zasilaczy komputerowych, który wprowadza realne wykorzystanie cyfrowej platformy PSU do monitorowania bezpieczeństwa kart graficznych nowej generacji. Jednostka pozwala na bezpośredni monitoring wybranych parametrów pracy w popularnej aplikacji MSI Afterburner, co jest nowością w segmencie zasilaczy ATX. Producent wykorzystał półcyfrową architekturę zasilacza do stworzenia systemu GPU Safeguard+, który kontroluje pracę przewodów zasilających GPU w standardzie PCIe 5.1 12V-2x6. Zasilacz monitoruje obciążenie przewodów oraz rozkład prądu na poszczególnych pinach złącza, co pozwala wykryć potencjalne problemy zanim doprowadzą one do przegrzania lub uszkodzenia wtyczki zasilania karty graficznej. Szczegółowe obciążenie poszczególnych pinów przewodu 12V-2x6 można obserwować w aplikacji MSI Center, a na podstawie tych danych system może wygenerować ostrzeżenie bezpieczeństwa. W przypadku wykrycia nieprawidłowości użytkownik zostanie poinformowany sygnałem dźwiękowym i komunikatem w systemie Windows. To interesujące podejście do problemu bezpieczeństwa złączy zasilania GPU, który pojawił się wraz z bardzo energochłonnymi kartami graficznymi nowej generacji.

MSI MPG Ai1600TS PCIE5 – czy monitoring złącza PCIe 5.1 w zasilaczu to przyszłość bezpieczeństwa kart graficznych?

 Cooler Master X Silent MAX 1300 W - sztuka inżynierii i nowa definicja ciszy.

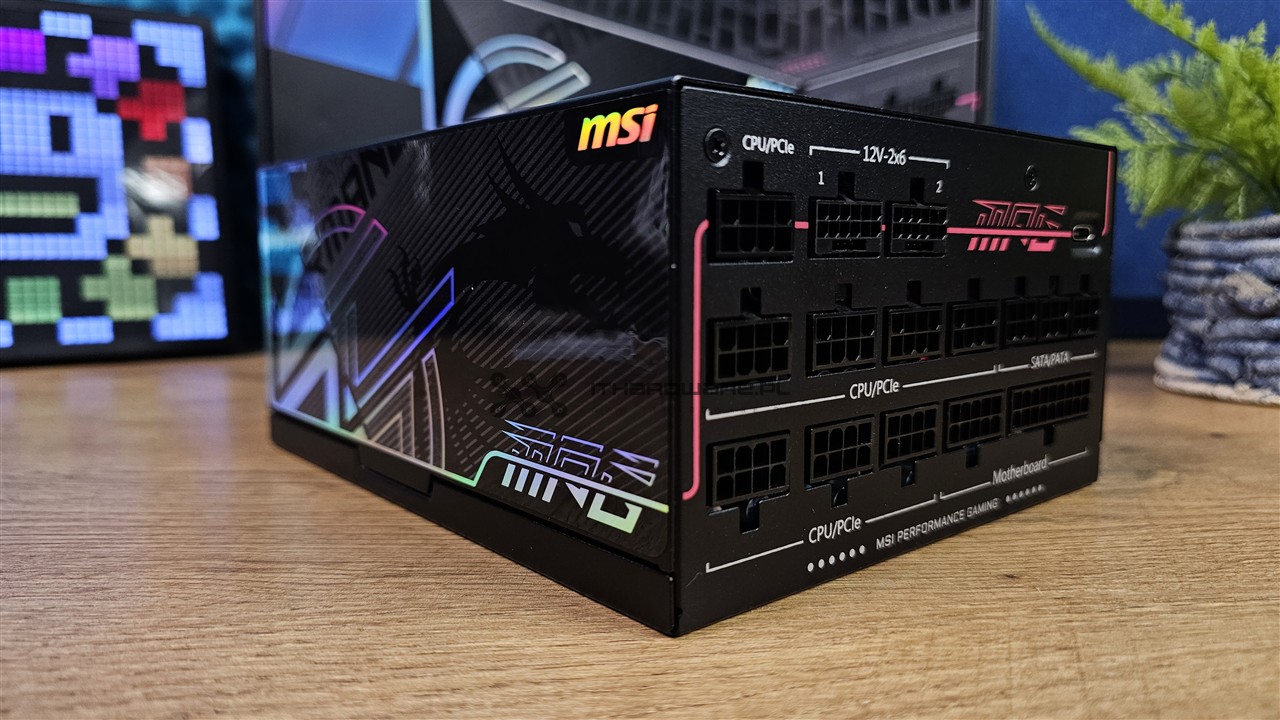

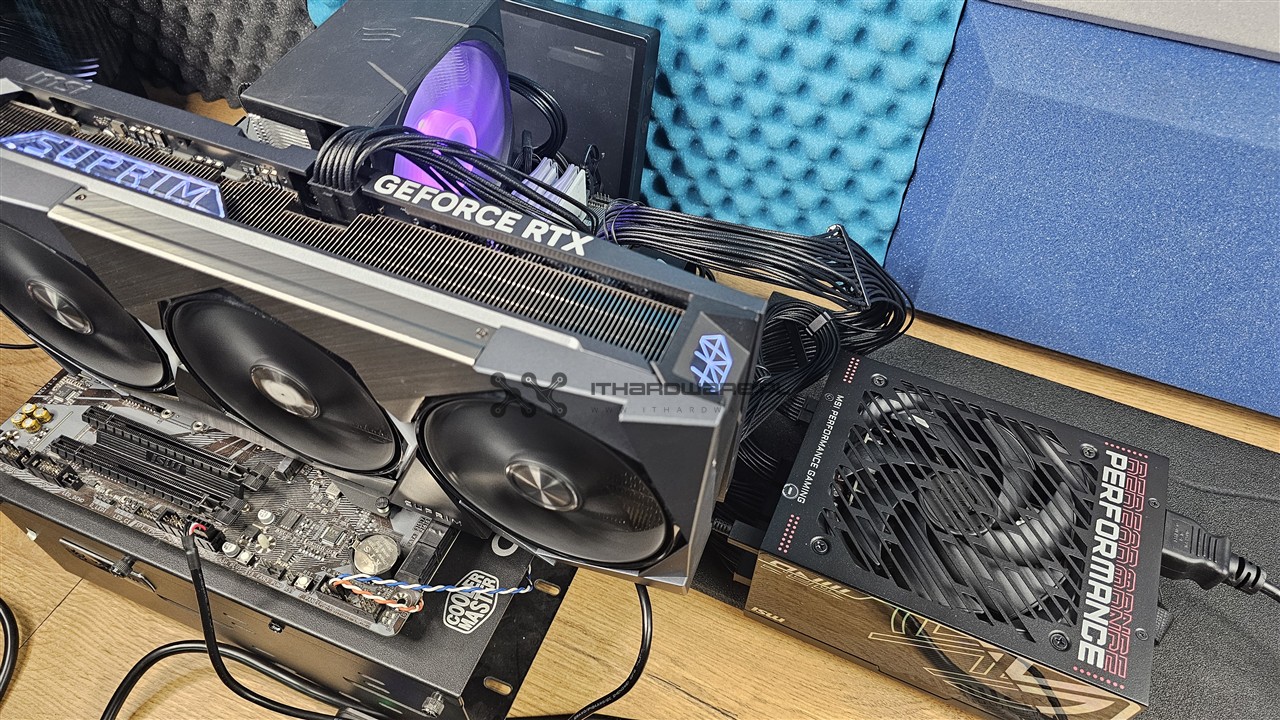

Sam MSI MPG Ai1600TS PCIE5 to konstrukcja zaprojektowana z myślą o najbardziej wymagających konfiguracjach komputerowych. Seria MPG Ai TS obejmuje obecnie dwa modele – o mocy 1600 W oraz 1300 W – które bazują na tej samej platformie CWT i oferują bardzo wysoką sprawność energetyczną potwierdzoną certyfikatami 80 PLUS Titanium oraz Cybenetics Titanium. Jednostki są zgodne ze standardem ATX 3.1 i oferują natywne przewody PCIe 5.1 12V-2x6 o mocy 600 W przeznaczone do zasilania najwydajniejszych kart graficznych. W konstrukcji zastosowano wysokiej jakości japońskie kondensatory elektrolityczne przystosowane do pracy w temperaturze do 105 °C, pojedynczą linię +12 V o bardzo wysokiej obciążalności oraz w pełni modularny system okablowania. Sprawdźmy zatem, jak flagowy MSI MPG Ai1600TS PCIE5 wypada w szczegółowej analizie konstrukcji oraz w praktycznych testach obciążeniowych, w tym z jedną z najbardziej wymagających kart graficznych dostępnych obecnie na rynku – GeForce RTX 5090.

Specyfikacja MSI MPG Ai1600TS PCIE5:

• kompatybilność ze standardem ATX12V 3.1; EPS12V 2.92,
• moc ciągła 1600 W,
• certyfikat sprawności 80 PLUS Titanium, Cybenetics Titanium,
• jedna mocna szyna 12 V,
• wentylator 135 mm z półpasywnym trybem pracy,
• modularny system okablowania,
• 2 złącza PCIe 5.1 12V-2x6 600 W,
• 2 złącza EPS P8,
• aktywne PFC (0,99),
• zgodność ze stanami energetycznymi C6/C7,
• topologia pełnego mostu, LLC, SR + DC-DC,
• układ PFC wykorzystujący tranzystory SiC MOSFET,
• system monitoringu GPU Safeguard+ dla złączy PCIe 5.1,
• cyfrowy monitoring parametrów pracy zasilacza,
• integracja z MSI Center i MSI Afterburner,
• 10-letnia gwarancja producenta.

Zabezpieczenia MSI MPG Ai1600TS PCIE5:

• SCP - zabezpieczenie zwarciowe, w części wtórnej zasilacza zapobiega uszkodzeniu zasilacza oraz komponentów systemu komputerowego,
• OVP - zabezpieczenie nadmiarowo-napięciowe, uaktywnia się przy zbyt wysokim napięciu przewodowym i powoduje wyłączenie zasilacza,
• OCP - zabezpieczenie nadmiarowo-prądowe, wyłącza monitorowaną szynę, gdy płynący prąd przekracza ustalone wartości,
• UVP - zabezpieczenie podnapięciowe, zasilacz wyłącza się automatycznie, gdy na którymkolwiek z wyjść napięcie spadnie poniżej wartości progowej,
• OPP - zabezpieczenie przeciążeniowe, uaktywnia się, gdy całkowita wydajność jest wyższa niż podane w specyfikacji obciążenie maksymalne,
• OTP - zabezpieczenie termiczne, wyłącza zasilacz, gdy temperatura wewnątrz PSU osiąga wartość progową,
• SIP - zabezpieczenie przed prądami udarowymi ogranicza natężenie tego prądu,
• NLO - zabezpieczenie, które zapobiega uszkodzeniom wynikającym z pracy zasilacza bez obciążenia lub z bardzo małym obciążeniem.

 Jak testujemy zasilacze komputerowe? - Opis procedury testowej

Dystrybucja napięć:

MSI MPG Ai1600TS PCIE5 posiada certyfikat sprawności 80 PLUS Titanium oraz Cybenetics Titanium. Ponadto otrzymujemy jedną mocną szynę +12 V, z której możemy pobrać niemal całą moc zasilacza, czyli 1599,96 W. Pozwala to bezproblemowo zasilać nowoczesne procesory klasy Intel Core i5/i7/i9 czy AMD Ryzen 5/7/9 oraz najbardziej wymagające karty graficzne pokroju GeForce RTX 5080 czy RTX 5090. Tak wysoka dostępna moc na linii +12 V zapewnia duży zapas energetyczny również dla konfiguracji z wieloma kartami graficznymi lub mocno podkręconymi komponentami.
