Test MSI MPG Ai1600TS. Czy monitoring PCIe 5.1 w PSU ma sens? Sprawdzamy z RTX 5090

Hałas, temperatury, termowizja

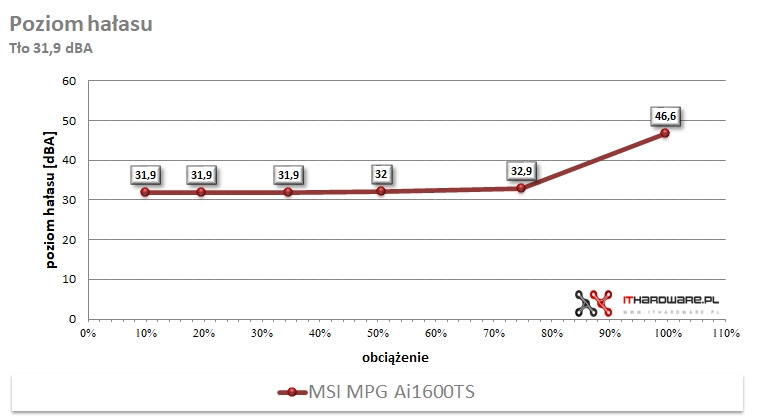

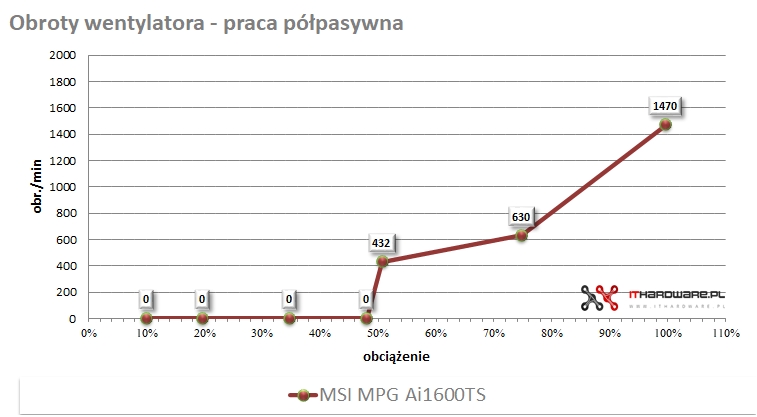

W szerokim zakresie obciążeń kultura pracy MSI MPG Ai1600TS stoi na bardzo dobrym poziomie. Do około 50% obciążenia wentylator pozostaje wyłączony (tryb półpasywny), a poziom hałasu utrzymuje się na stałym poziomie 31,9 dBA. Powyżej tej wartości charakterystyka zaczyna się zmieniać – przy 50,68% wentylator uruchomił się z prędkością 432 obr./min, generując około 32 dBA. Przy obciążeniu 74,79% prędkość wzrosła do 630 obr./min, a hałas do 32,9 dBA. W okolicach pełnego obciążenia (99,63%) wentylator osiągał 1470 obr./min i 46,6 dBA, natomiast przy 109,36% odnotowałem 1916 obr./min oraz 53,9 dBA. Przy maksymalnym przeciążeniu (116,03%) prędkość wzrosła do 2185 obr./min.

Temperatury - analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując wiele różnych filtrów. Wykonałem kilka zdjęć od strony wentylatora oraz od spodu PSU, w dwóch scenariuszach - na obciążeniu 100% oraz zaraz po wyłączeniu PSU, po teście w hot boxie. Taka analiza może uzewnętrznić wady konstrukcyjne, potencjalne miejsca oszczędności, jak na przykład zbyt słabe tranzystory, które się przegrzewają i osiągają bardzo wysokie temperatury, czy zastosowanie niewystarczającego systemu chłodzenia elektroniki.

100% obciążenia

1.
2.

  Poprzedni   Następny

Hot box

1.
2.

  Poprzedni   Następny

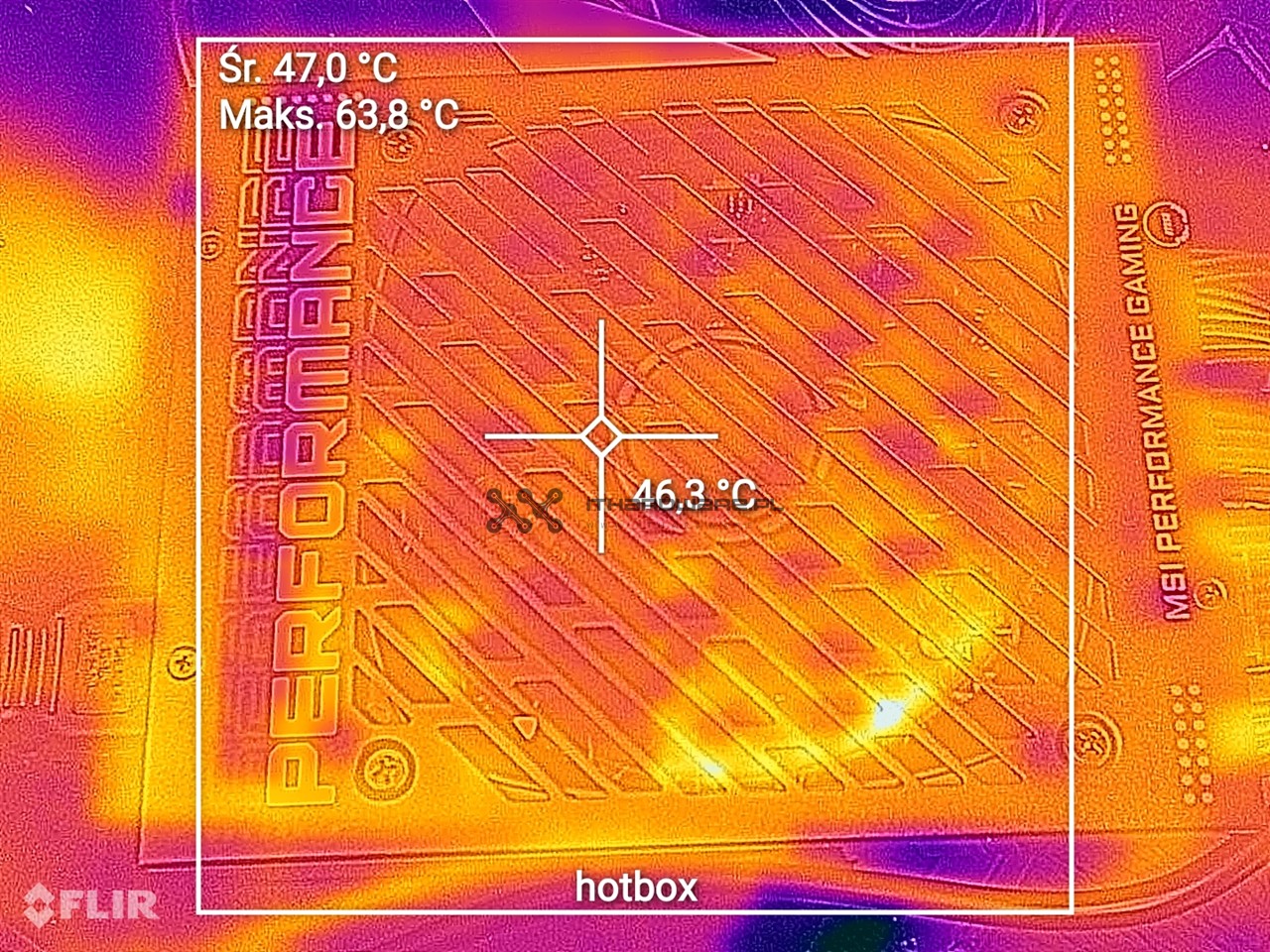

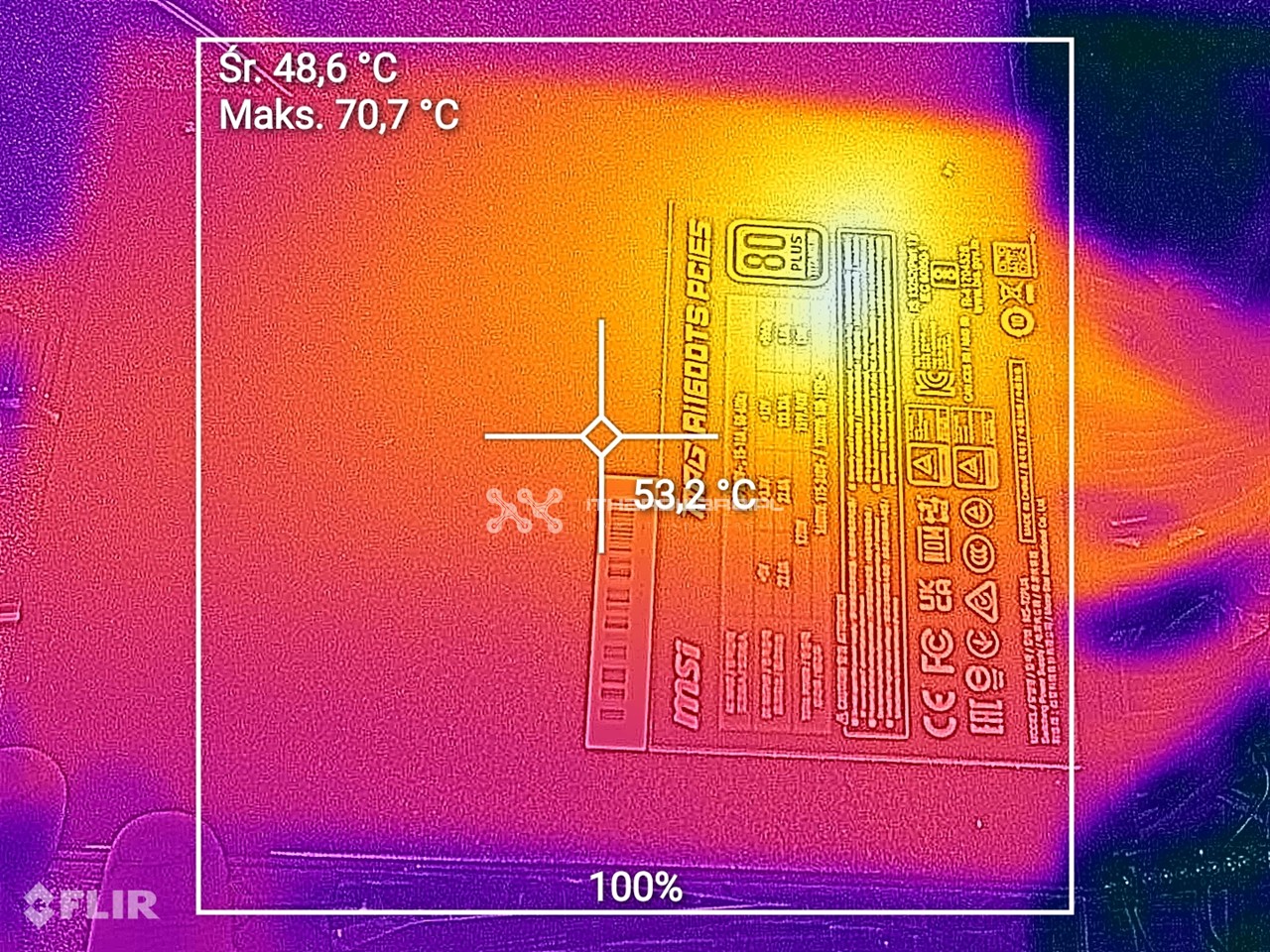

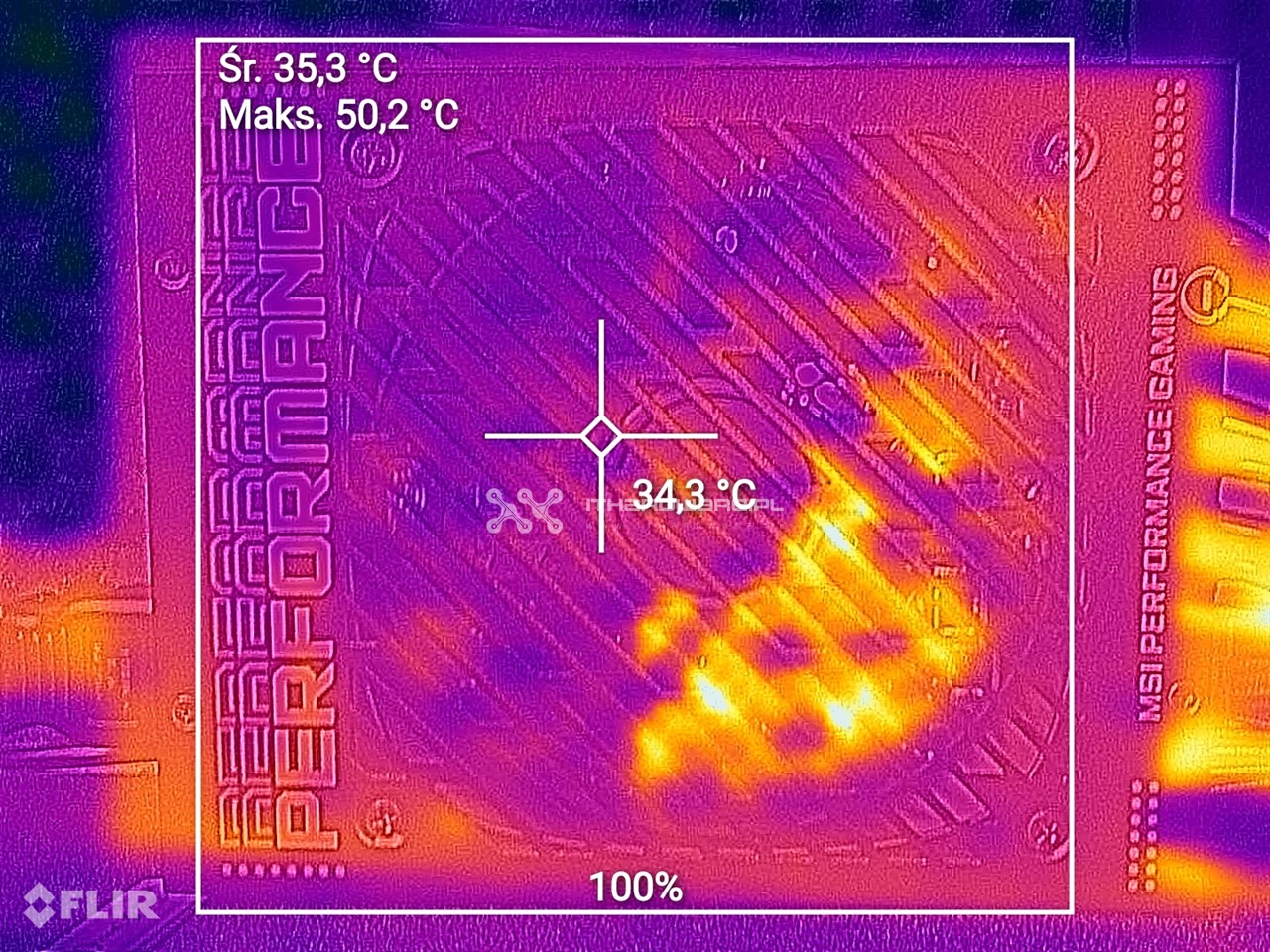

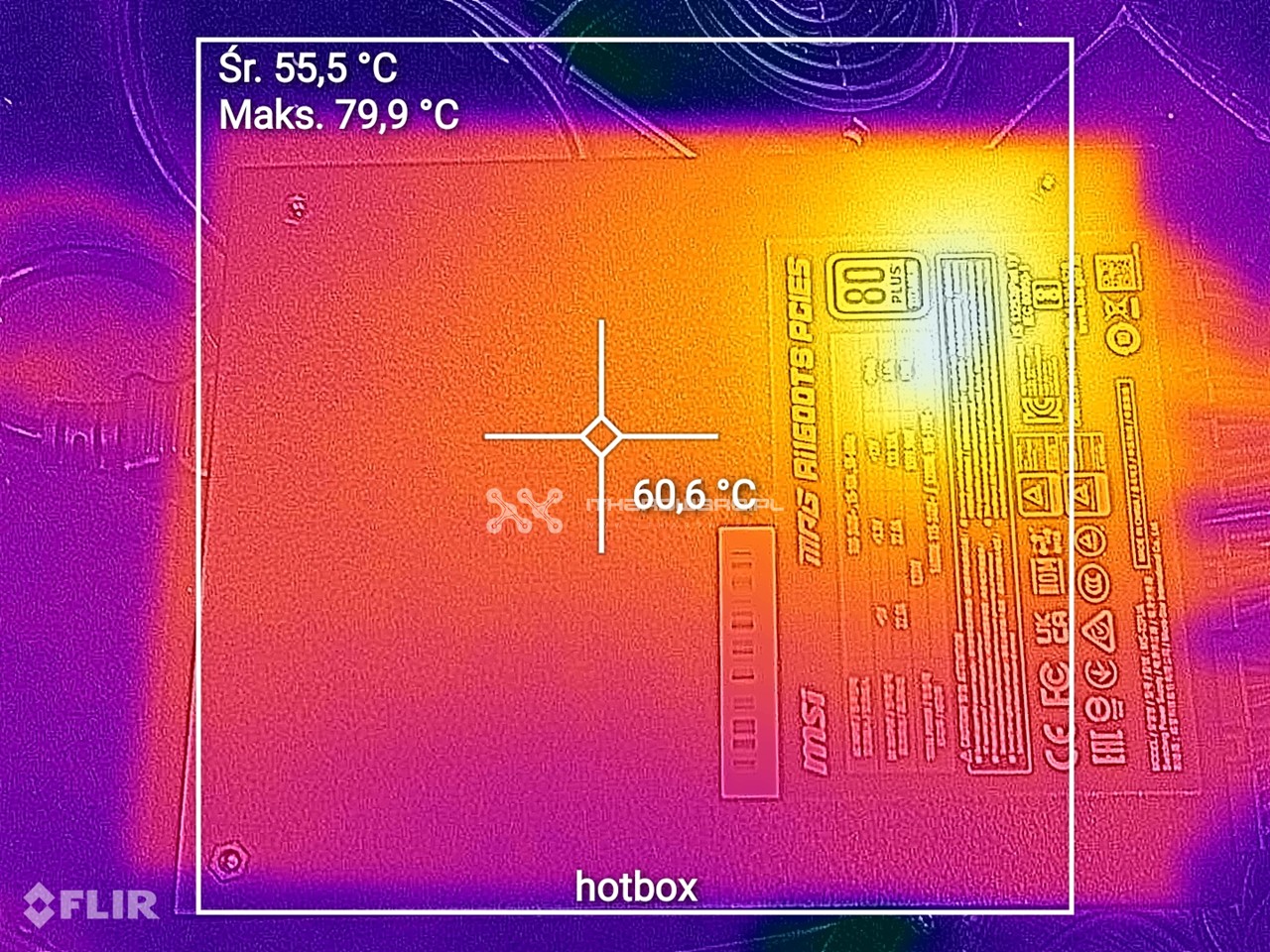

Pod pełnym obciążeniem maksymalna temperatura od strony wentylatora wyniosła 50,2 °C, natomiast na obudowie 70,7 °C. W warunkach hot box odnotowano wyższe wartości – 63,8 °C na stronie wentylatora i 79,9 °C na spodzie obudowy.
