Okablowanie Corsair RM850x

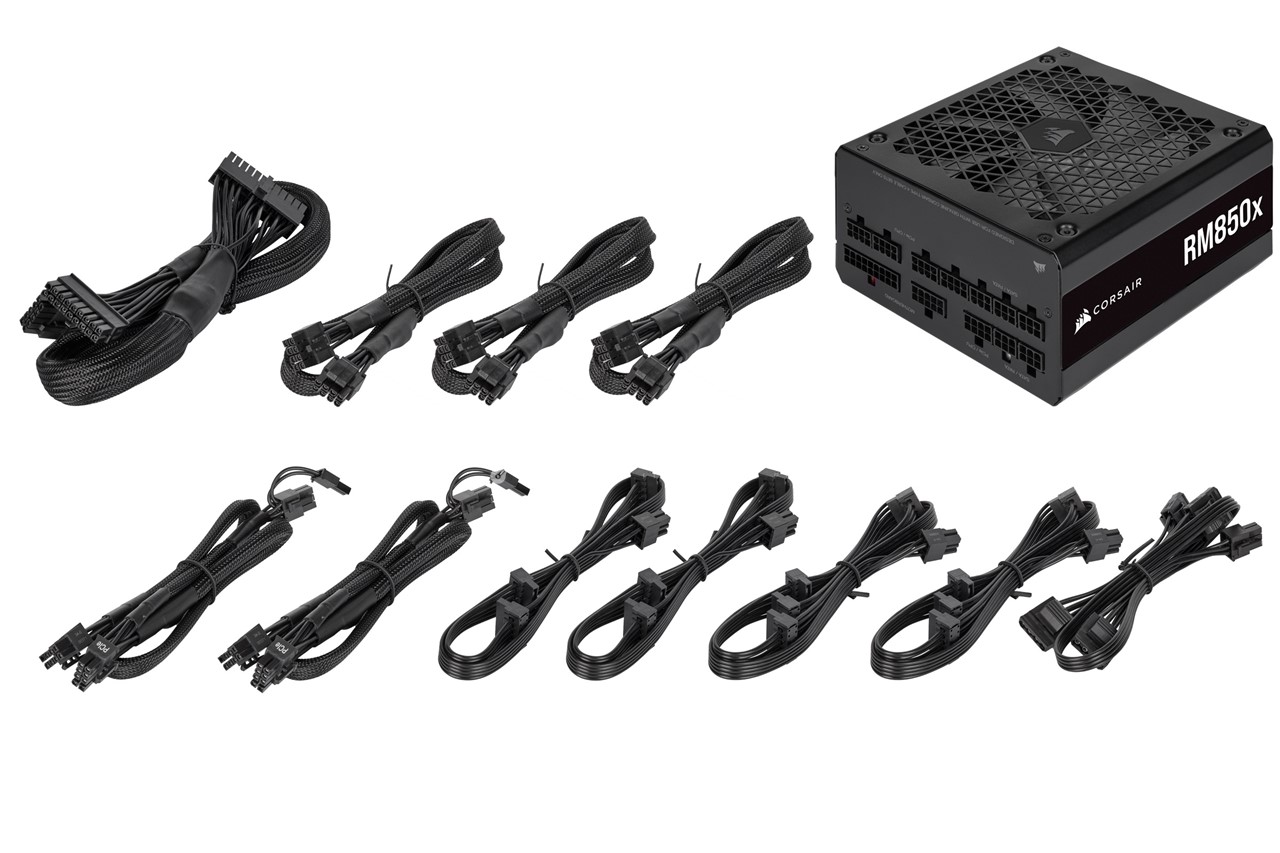

Producent wykorzystał kable o przekroju przewodów 16 i 18 AWG (American Wire Gauge, niższy numer oznacza większy przekrój). Całość okablowania jest odpinana i odpowiednio oznaczona na wtykach. Przewody wysokoprądowe, czyli te zasilające procesor czy kartę graficzną (ATX24, EPS, PCI-E), wykonano z przewodów 16 AWG. Pozostałe wiązki korzystają z przewodów 18 AWG. Ponadto, dla napięć +3,3 V, +5 V oraz +12 V mamy dodatkowe kondensatory na kablach ATX 24-pin, EPS i PCI-E, które są w nylonowym oplocie. Ma to pozytywnie wpływać na jakość napięć. Całe okablowanie wykonano z przewodów w czarnej izolacji i w nylonowym oplocie zakończonym opaską termokurczliwą, mamy też płaskie taśmy w kablach SATA i Molex.
|
Wiązka |
Złącza/długość |
Ilość kabli |
|---|---|---|
|
ATX24 pin |
61 cm [16 AWG] |
1 |
|
EPS (4+4) pin |
65 cm [16 AWG] |
3 |
|
PCI-E |
60 cm (6+2)-pin [16 AWG] + 15 cm (6+2)-pin [16 AWG] |
2 |
|
SATA |
50 cm SATA + 11 cm SATA + 11 cm SATA + 11 cm SATA [18 AWG] |
2 |
| SATA |
52 cm SATA + 11 cm SATA + 11 cm Molex [18 AWG] |
2 |
|
Molex |
45 cm Molex + 10 cm Molex + 10 cm Molex + 10 cm Molex [18 AWG] |
1 |
Do dyspozycji oprócz wiązki głównej 24-pin mamy trzy kable EPS, do tego cztery wtyczki PCI-E (6+2)-pin. Nośniki danych lub różnego rodzaju kontrolery podłączymy pięcioma wiązkami, z czego cztery są ze złączami SATA oraz jedna z Molex. Dla dysków otrzymujemy więc łącznie aż czternaście wtyczek typu SATA. Złączy Molex z kolei mamy do dyspozycji cztery. Na długości kabli nie możemy narzekać, wiązki EPS mierzą po 65 cm, a kabel ATX 61 cm, więc płytę główną zasilimy bez konieczności stosowania przedłużek. Niestety dodatkowe kondensatory, które poprawiają jakość napięć, wymagają zastosowania opaski termokurczliwej, która bardzo usztywnia końcówki kabli. Przekłada się to na dyskomfort przy układaniu kabli, ponieważ opaska jest bardzo sztywna.
