MSI MAG A650BN - Analiza wnętrza

Za chło­dze­nie elektroniki od­po­wia­da 120 -milimetrowy wentylator Yate Loon D12SH-12 z łożyskiem ślizgowym. Jego prędkość obrotowa ustalona została na 2200 obr./min a przepływ powietrza ma wartość 88 CFM.

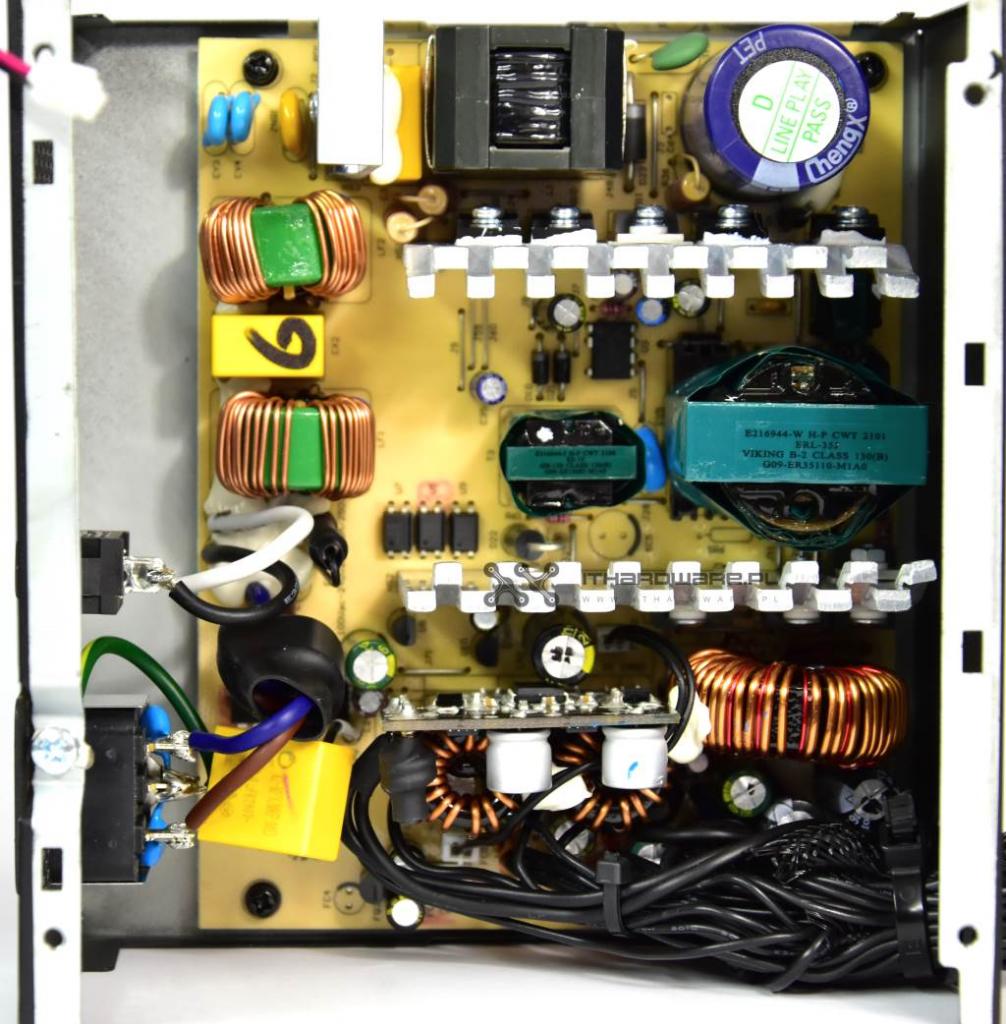

MSI MAG A650BN to platforma analogowa, a producentem OEM jest CWT, czyli tak jak wyższej serii MPG. Testowany zasilacz korzysta z topologii półmostu, a na stronie wtórnej z przetwornic DC-DC. Do chłodzenia kluczowych elementów mamy dwa większe aluminiowe radiatory, które chłodzą sekcję APFC, tranzystory kluczujące i sekcję prostowania. Kolejna mała blaszka wspomaga odprowadzanie ciepła z mostka prostowniczego. Rozmieszczenie elementów raczej sprzyja dobrej cyrkulacji powietrza - po lewej stronie znajduje się filtr EMI, a jego pierwsza część zaczyna się na wtyku zasilania. Drugą część filtra znajdziemy na głównym laminacie, po lewej stronie, gdzie umieszczono bezpiecznik, kondensatory Cx i Cy, dwie cewki i przed samym mostkiem prostowniczym - warystor. Obok niego znajduje się też wspomniany radiator mostka prostowniczego, cewka i sekcja PFC. Dalej widzimy jeden wysokonapięciowy kondensator o pojemności 330 uF. Obok głównego transformatora jest transformator obwodu 5 Vsb. Pod transformatorami umieszczono drugi radiator chłodzący sekcję prostowania, a poniżej jest laminat z konwerterami DC-DC. Przy dolnej krawędzi zostały przylutowane przewody okablowania zasilacza. Widać, że projekt jest budżetowy, a MSI nie inwestował w malowanie laminatu na kolor czarny. Zostały nawet typowe dla CWT zielone transformatory. W zasilaczu znajdziemy chińskie i tajwańskie kondensatory i wykorzystano tutaj platformę CSB, z której korzysta również Thermaltake BM2 750 W czy Enermax MaxPro II 700 W, a także testowany przeze mnie XPG Pylon 750 W.

 Seasonic A12-700 - test zasilacza za rozsądne pieniądze

Jakość lutowania jest dobra i oceniam ją na 5 w sześciostopniowej skali. Na rewersie PCB znajdują się dodatkowe elementy elektroniczne jak kontroler PFC CM6800TX.
