Ten zasilacz ma coś, na co powinni wpaść 20 lat temu. Test Thermaltake Dockpower FI 1000 W

Zawartość opakowania Thermaltake Dockpower FI 1000 W

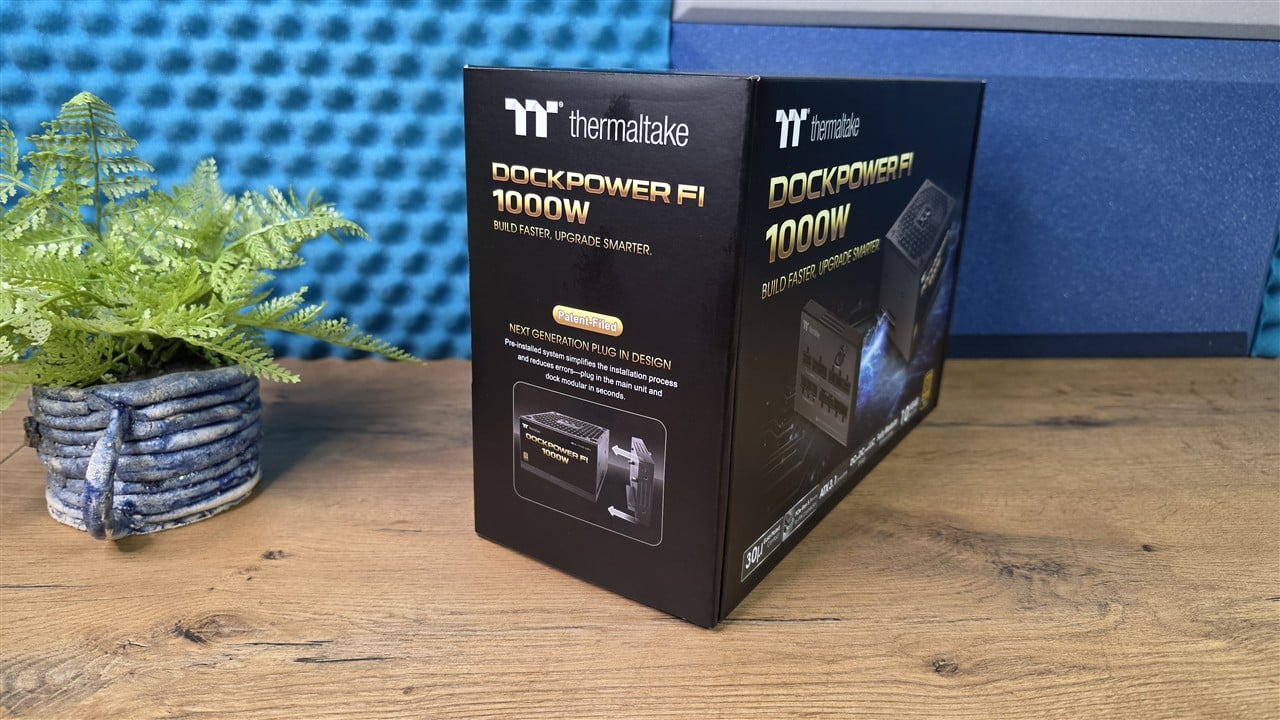

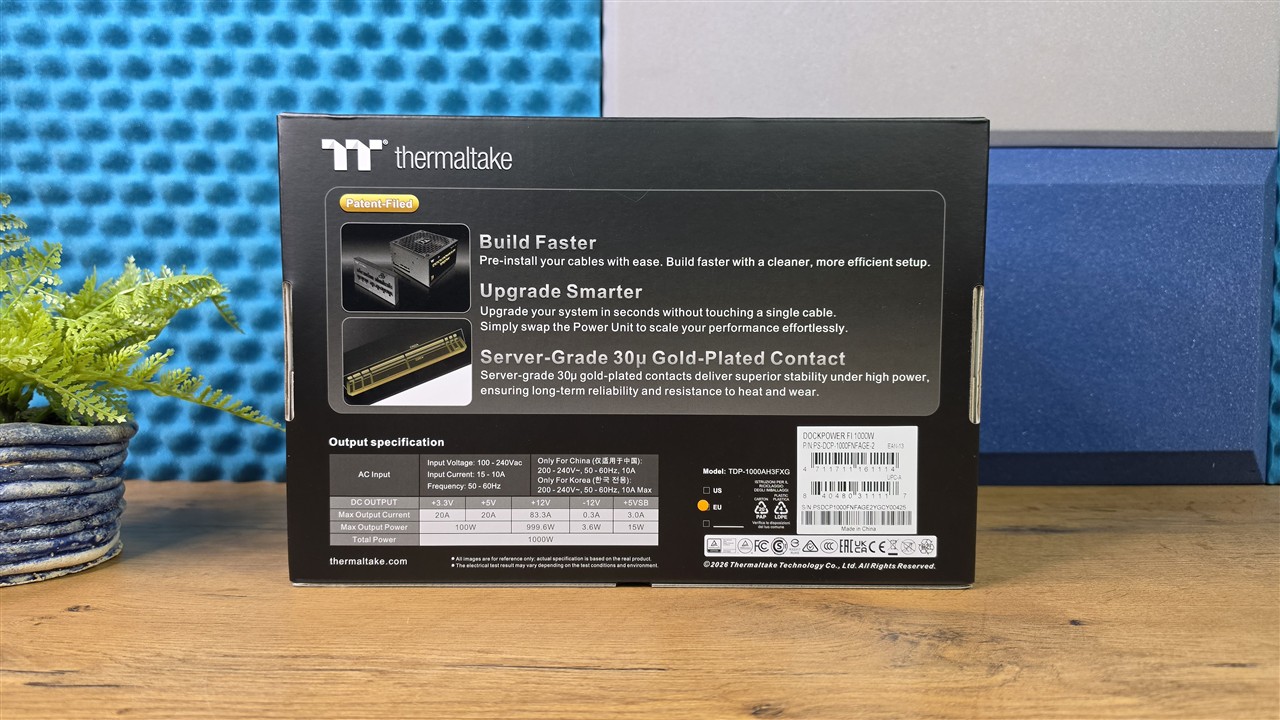

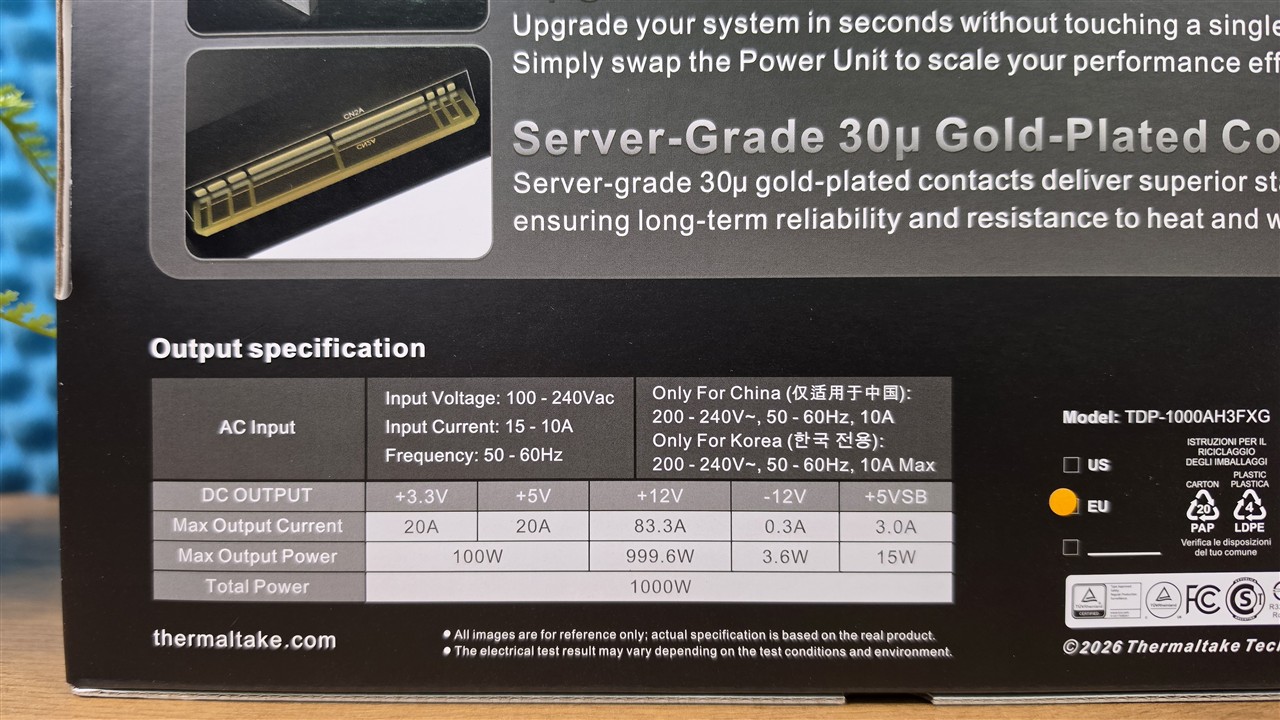

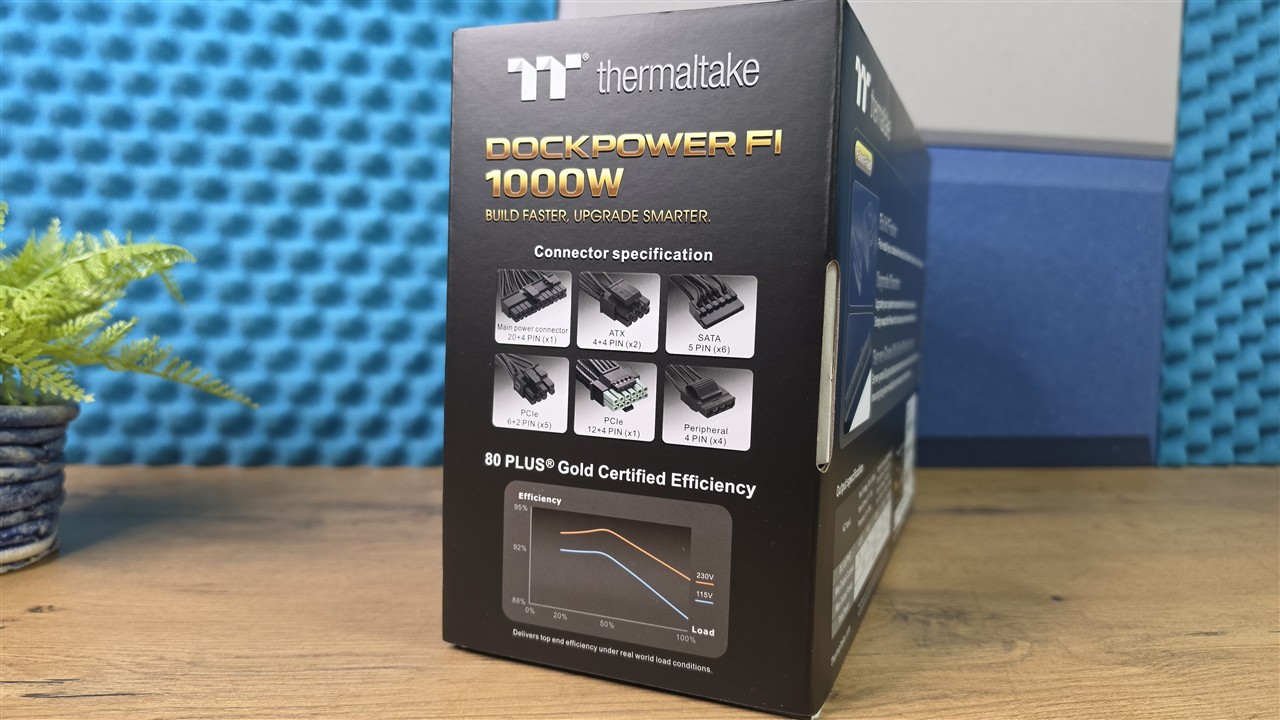

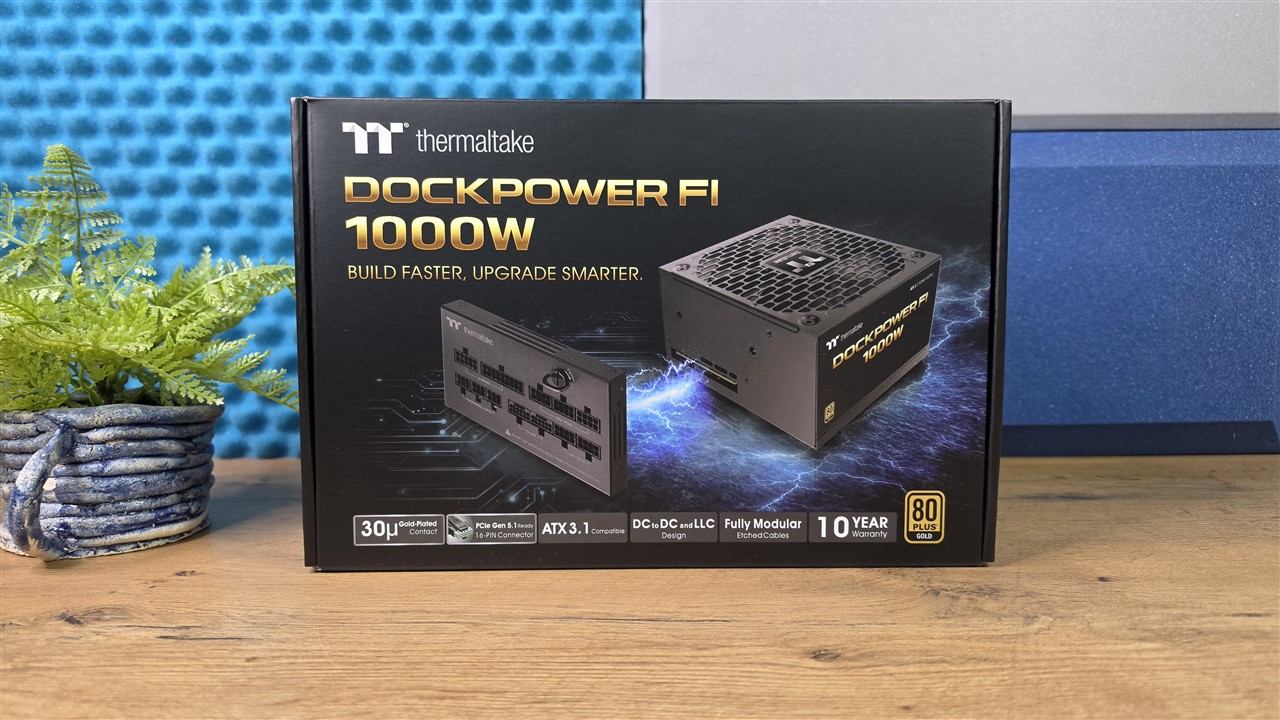

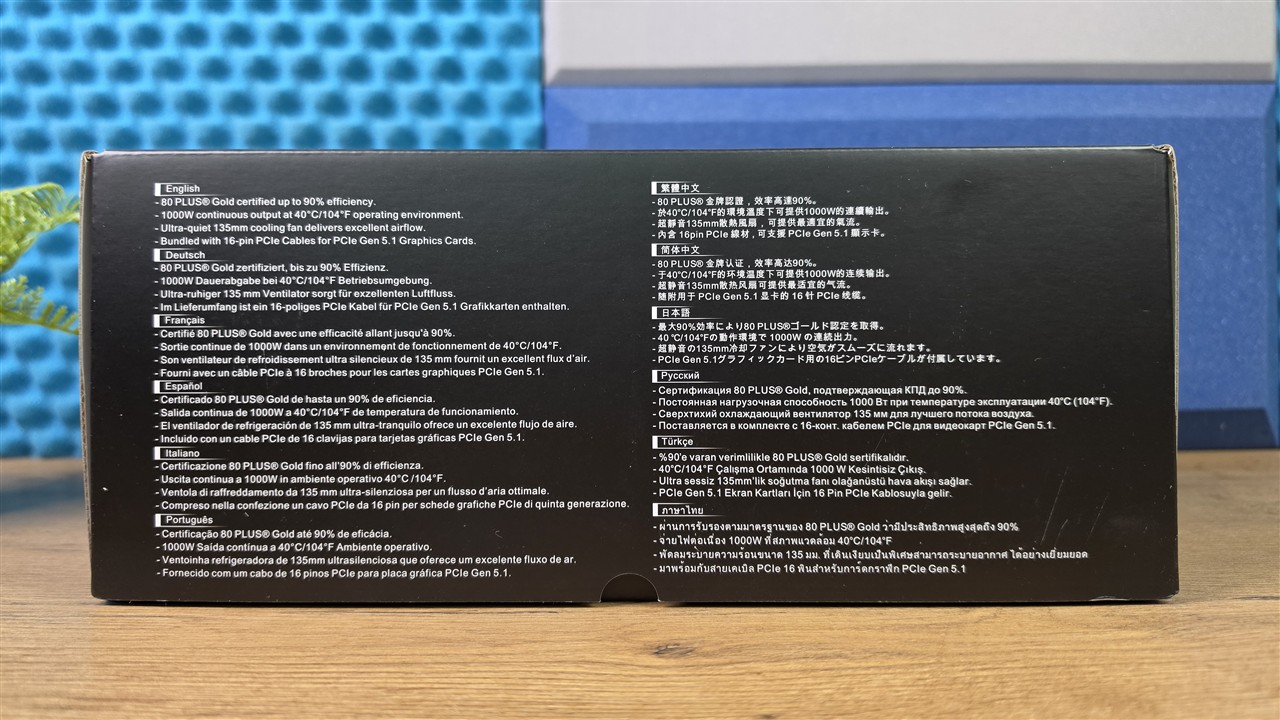

Thermaltake Dockpower FI 1000 W dostarczany jest w czarnym kartonie ze złotymi oznaczeniami modelu i mocy. Na froncie znajdziemy zdjęcie zasilacza oraz jego największego wyróżnika, czyli odłączanego modułu złączy. Producent informuje również o zgodności ze standardem ATX 3.1, obsłudze PCIe 5.1, certyfikacie 80 PLUS Gold oraz 10-letniej gwarancji. Nie zabrakło wzmianki o topologii LLC z przetwornicami DC-DC i pozłacanych stykach o grubości powłoki 30 µm. Z tyłu opakowania szerzej przedstawiono zalety systemu Dockpower, a także umieszczono tabliczkę prądowo-napięciową. Całość prezentuje się estetycznie i już na pierwszy rzut oka sugeruje, że mamy do czynienia z konstrukcją odbiegającą od typowych zasilaczy ATX.

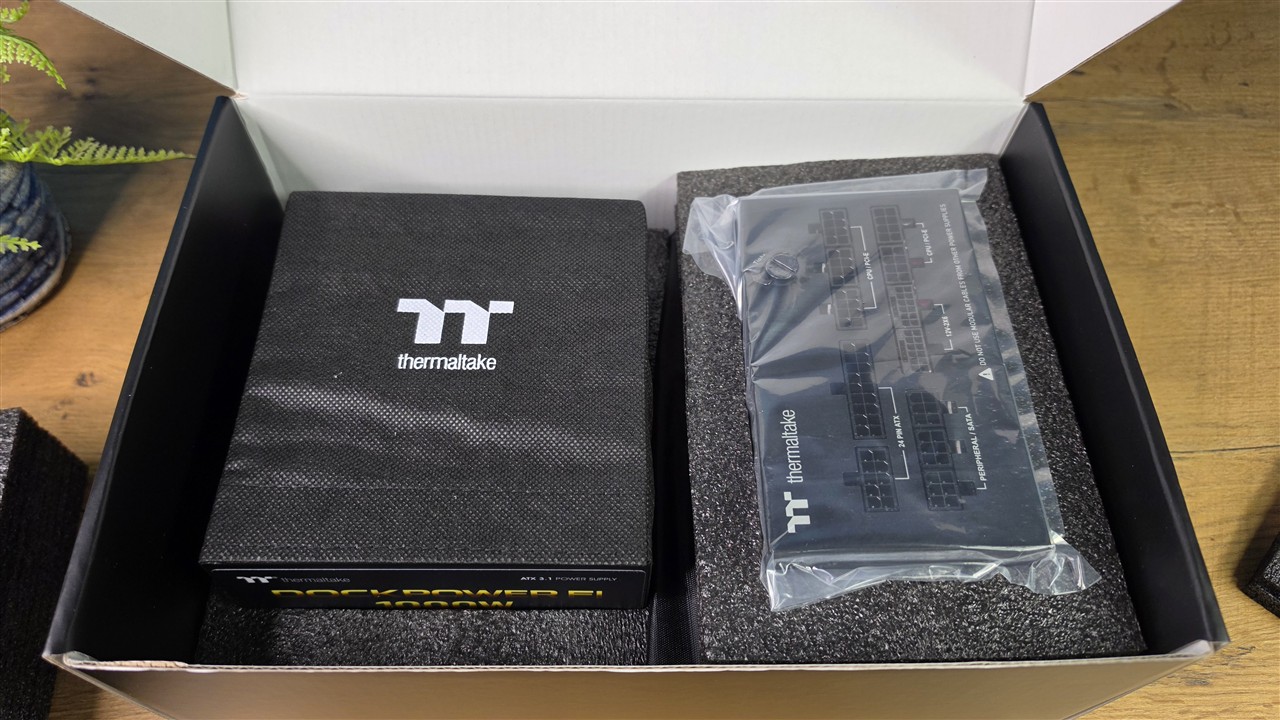

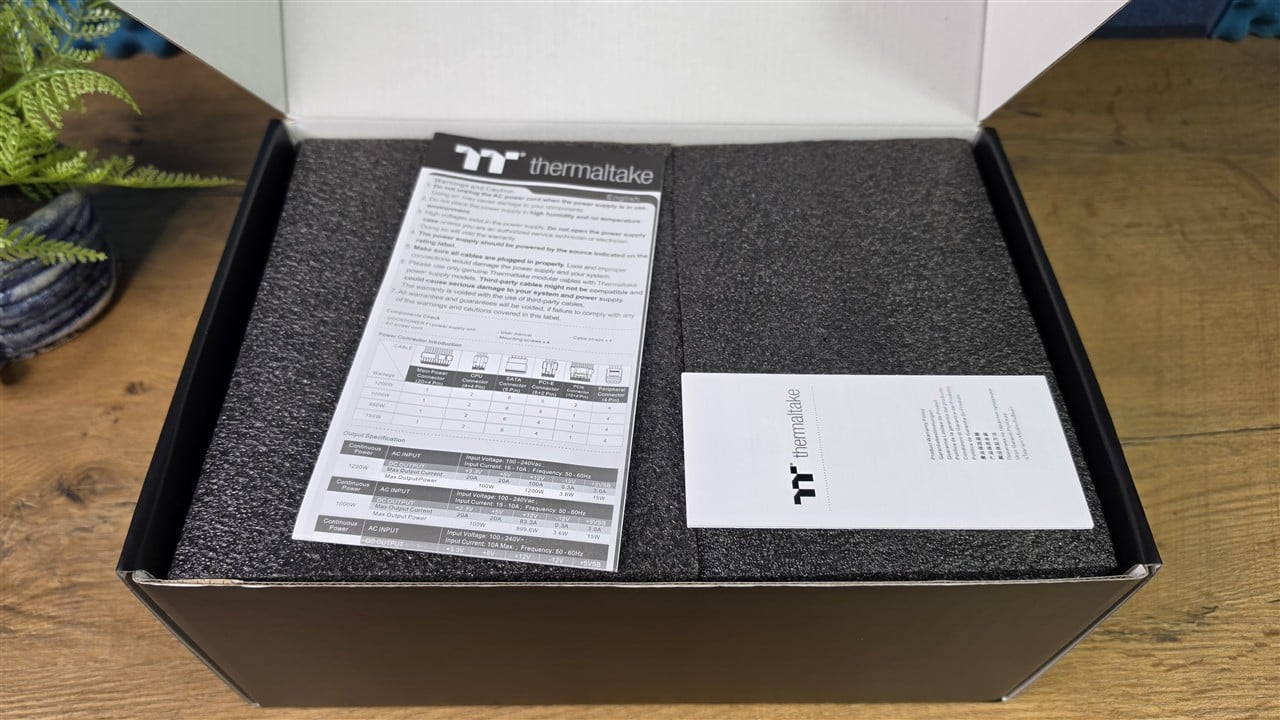

Po otwarciu kartonu znajdziemy dokumentację oraz dwie części zasilacza, odpowiednio zabezpieczone piankowymi wkładkami. Właściwa jednostka została dodatkowo umieszczona w materiałowym pokrowcu, natomiast odłączany moduł złączy zabezpieczono osobno. Takie rozwiązanie jest konieczne ze względu na nietypową konstrukcję Dockpower FI, ale jednocześnie zapewnia bardzo dobrą ochronę podczas transportu.

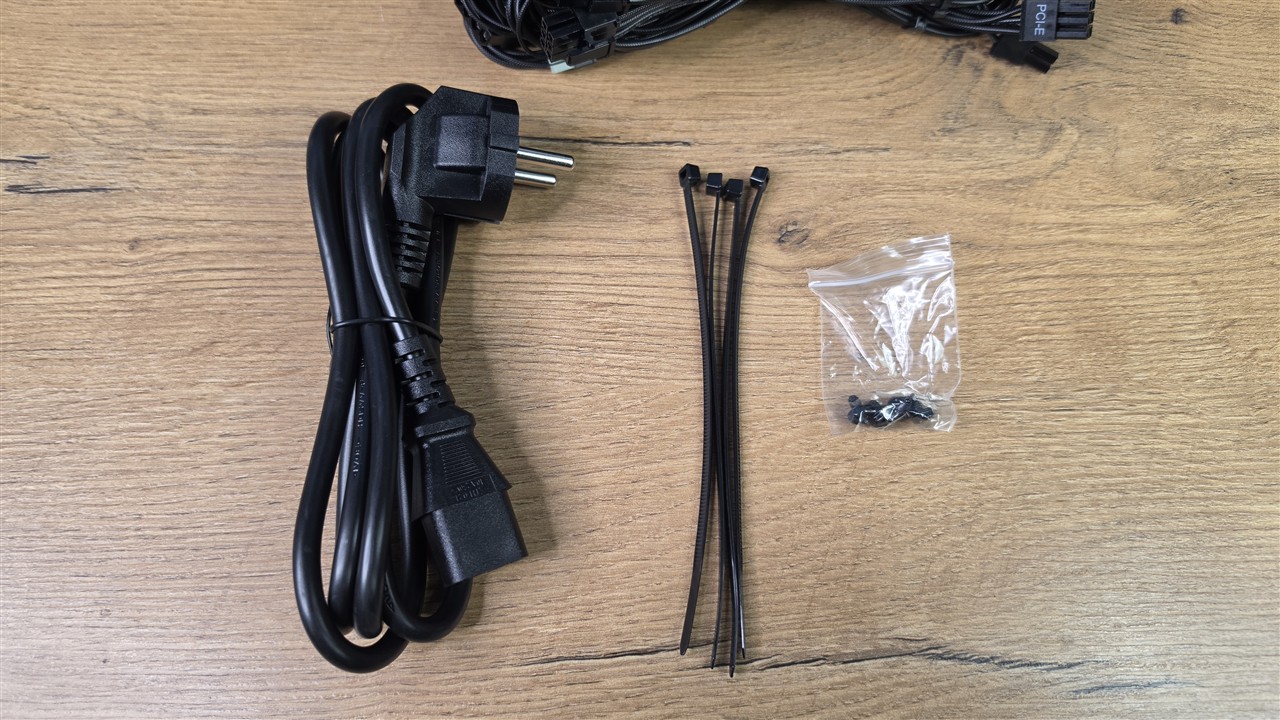

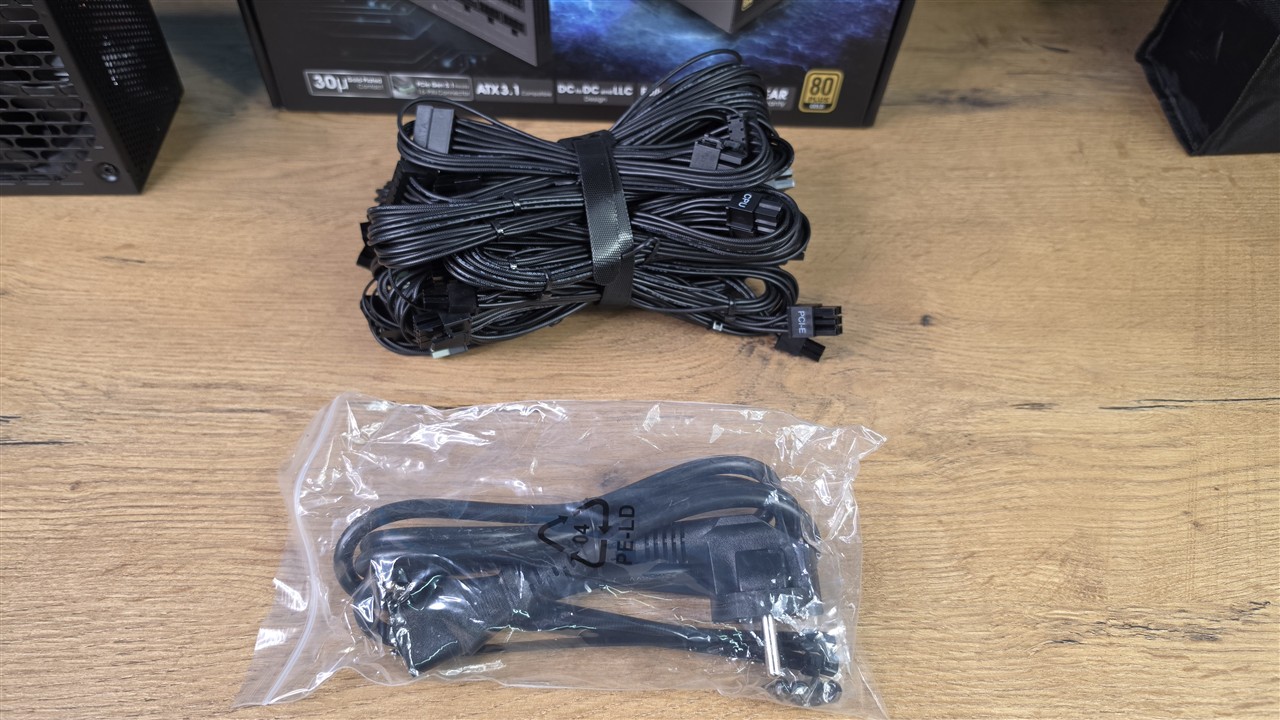

Wraz z zasilaczem otrzymujemy:

• kabel zasilający,
• odłączany moduł złączy Dock Module,
• komplet modularnego okablowania,
• 4 plastikowe opaski do organizacji przewodów,
• śrubki montażowe,
• materiałowy pokrowiec na zasilacz,
• instrukcję obsługi i dokumentację.

Wyposażenie jest kompletne, a największą ciekawostką pozostaje oczywiście osobny moduł ze złączami modularnymi. To właśnie on odpowiada za najważniejszą funkcję Dockpower FI, czyli możliwość wymiany właściwego zasilacza bez konieczności odpinania całego okablowania. Warto również pochwalić sposób zabezpieczenia obu elementów podczas transportu. Jednostka i moduł mają swoje miejsca w opakowaniu, dzięki czemu nie przemieszczają się wewnątrz kartonu.

Okablowanie

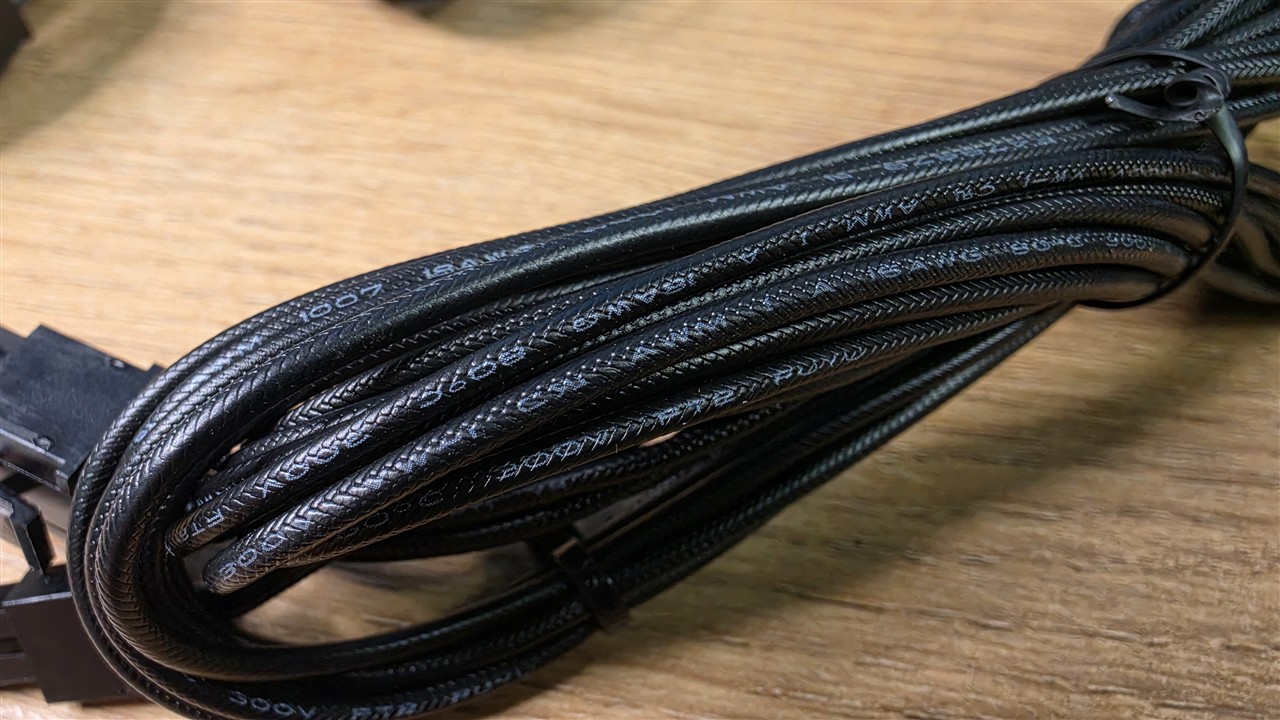

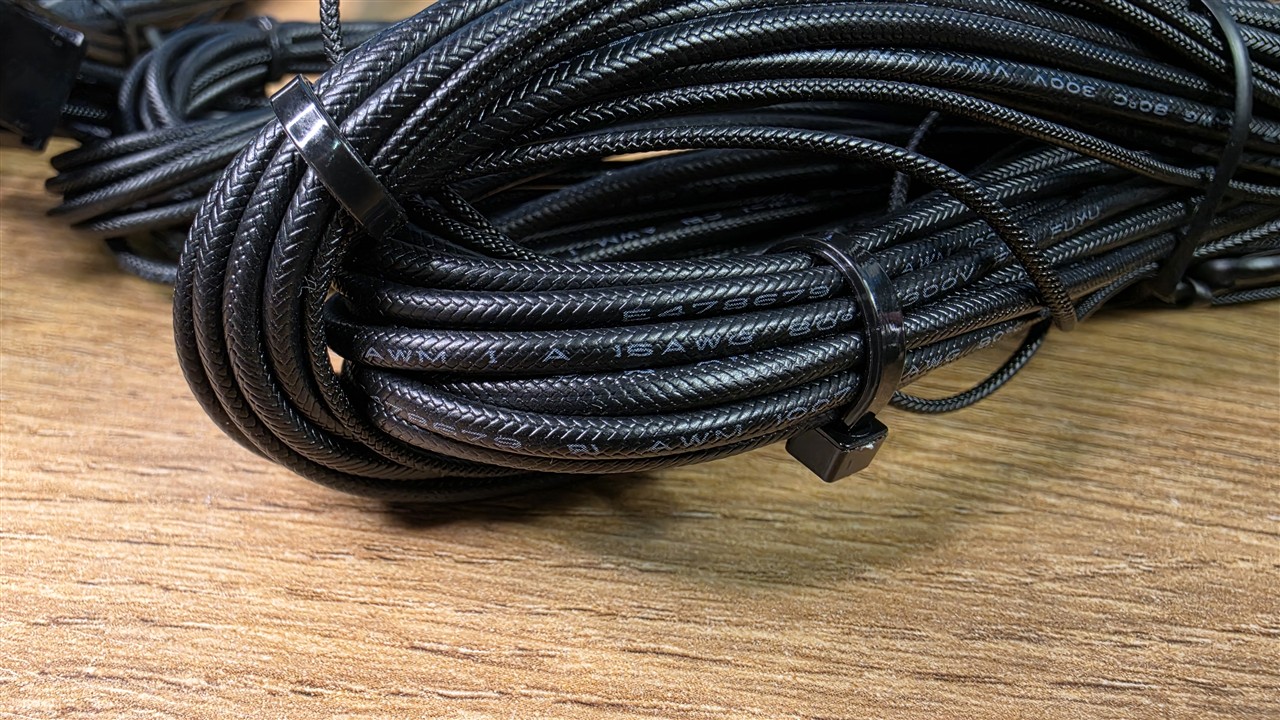

Thermaltake zastosował w pełni modularne okablowanie z przewodami o przekroju od 16 AWG do 16 AWG (American Wire Gauge, niższy numer oznacza większy przekrój). Nie są to płaskie taśmy, lecz osobne żyły z charakterystycznym tłoczeniem na izolacji, czyli tzw. embosingiem, który imituje oplot i poprawia estetykę okablowania. Producent nie zastosował plastikowych organizerów, ale nic nie stoi na przeszkodzie, aby dokupić je we własnym zakresie.

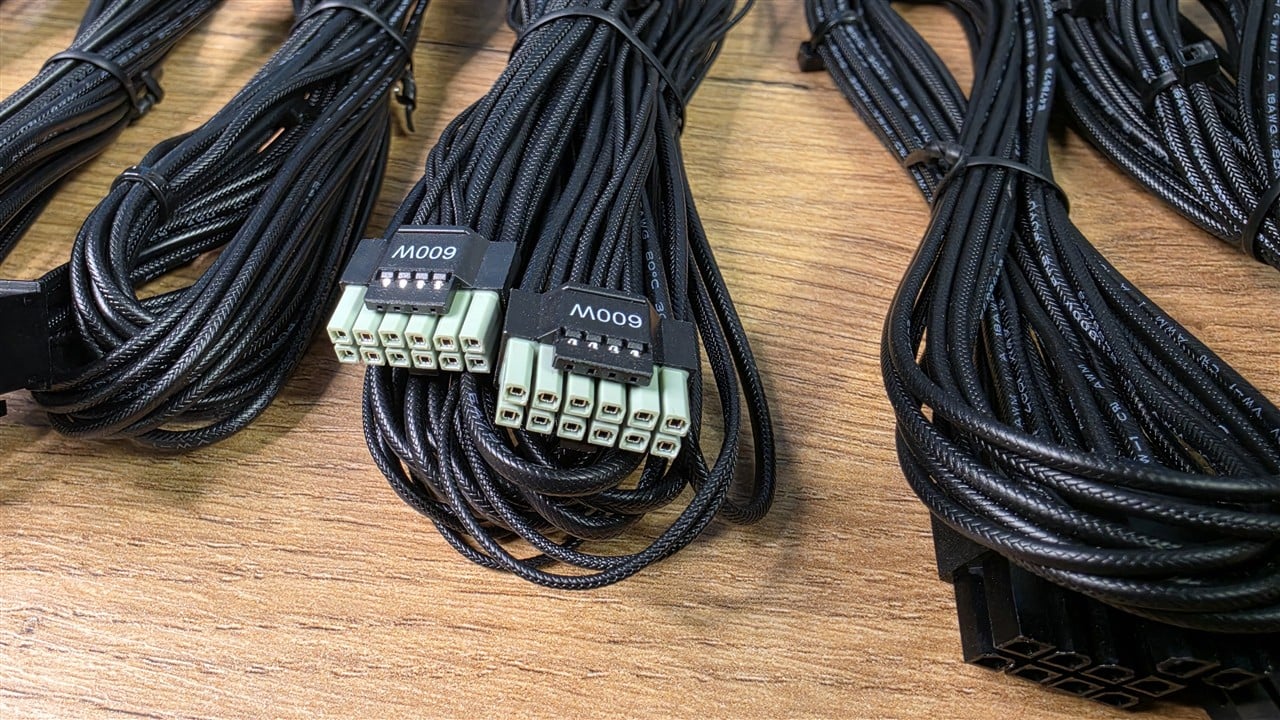

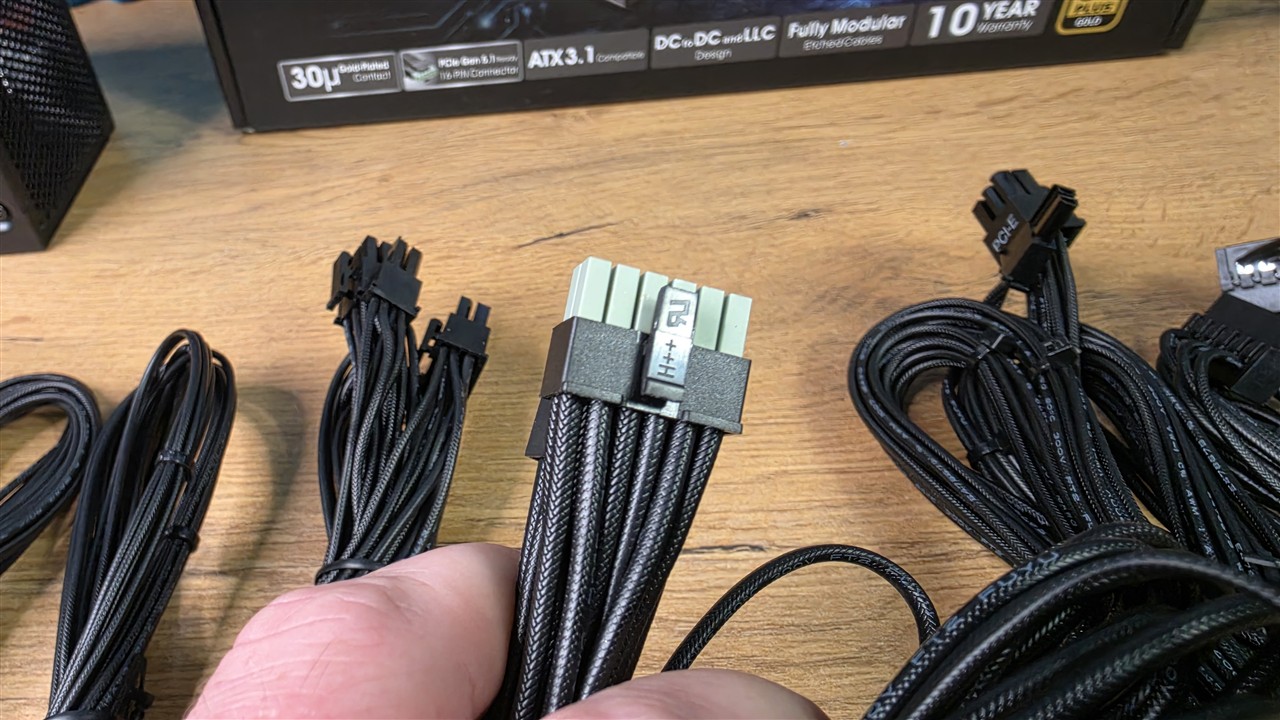

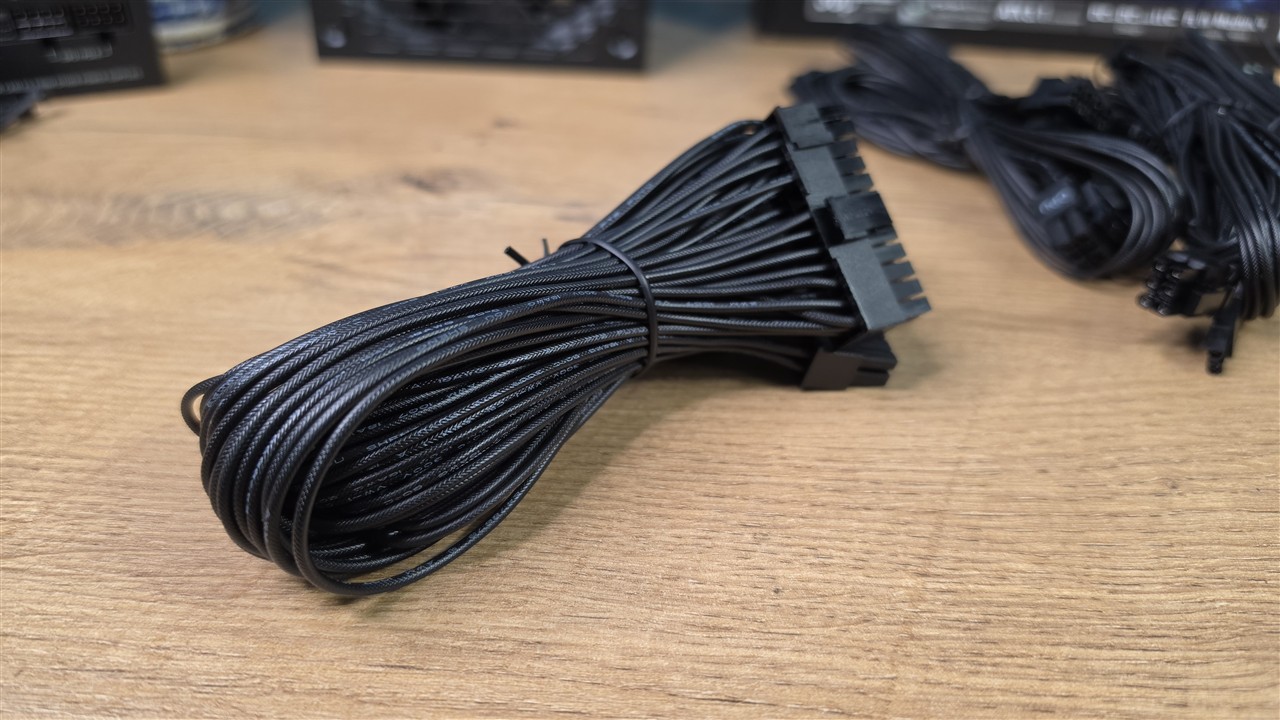

Główna wiązka ATX24 ma długość 55 cm i zakończona jest niedzieloną wtyczką 24-pin, co zawsze należy uznać za plus. Na uwagę zasługuje również zielony kolor końcówki złącza od strony modułu, który wyróżnia tę wiązkę spośród pozostałych. Dwa przewody EPS mają po 70 cm, natomiast do zasilania kart graficznych otrzymujemy trzy wiązki PCI-E 6+2 pin, oferujące łącznie pięć złączy. Nie zabrakło oczywiście natywnego przewodu PCIe 5.1 12V-2x6 o mocy 600 W i długości 61 cm. Pod względem liczby złączy oraz długości przewodów nie mam większych zastrzeżeń.

Wiązka	Złącza/długość	Ilość kabli
ATX24 pin	55 cm [18 AWG]	1
EPS (4+4) pin	70 cm [18 AWG]	2
PCI-E	60 cm (6+2)-pin [18 AWG]	1
PCI-E	60 cm (6+2)-pin + 15 cm (6+2)-pin [16-18 AWG]	2
12V-2x6 600 W	61 cm (12+4)-pin [16 AWG]	1
SATA	45 cm SATA + 15 cm SATA + 15 cm SATA [18 AWG]	2
Molex	45 cm Molex + 15 cm Molex + 15 cm Molex + 15 cm Molex [18 AWG]	1

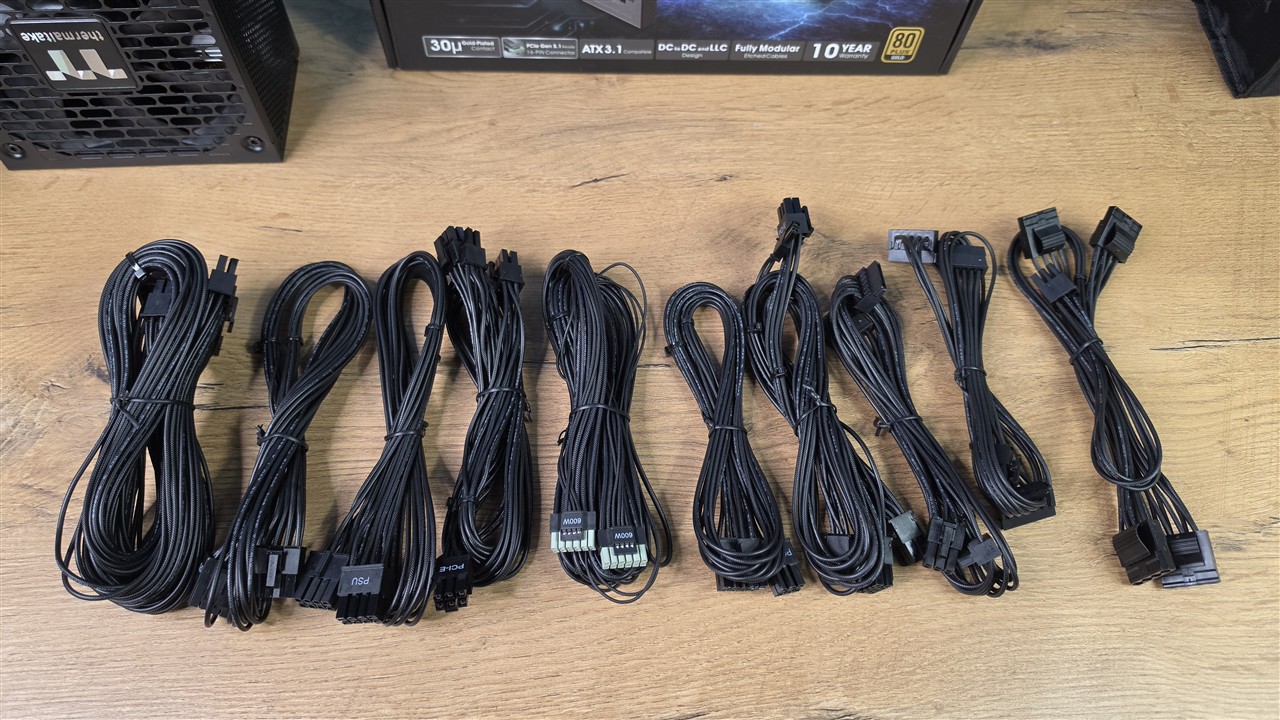

Oprócz głównej wiązki ATX24 otrzymujemy dwa przewody EPS 4+4 pin, trzy wiązki PCI-E z pięcioma złączami 6+2 pin oraz jeden przewód PCIe 5.1 12V-2x6 o mocy 600 W. Do podłączenia nośników danych i pozostałych akcesoriów przewidziano dwie wiązki SATA z sześcioma złączami oraz jedną z czterema wtykami Molex. Przewody są odpowiednio długie, elastyczne i łatwo się układają, co znacząco ułatwia montaż. Dodatkowo embosing na izolacji poprawia ich estetykę. Brakuje jedynie plastikowych organizerów, które można jednak dokupić we własnym zakresie. Pod względem jakości wykonania i wygody użytkowania okablowanie oceniam bardzo dobrze.
