Analiza wnętrza

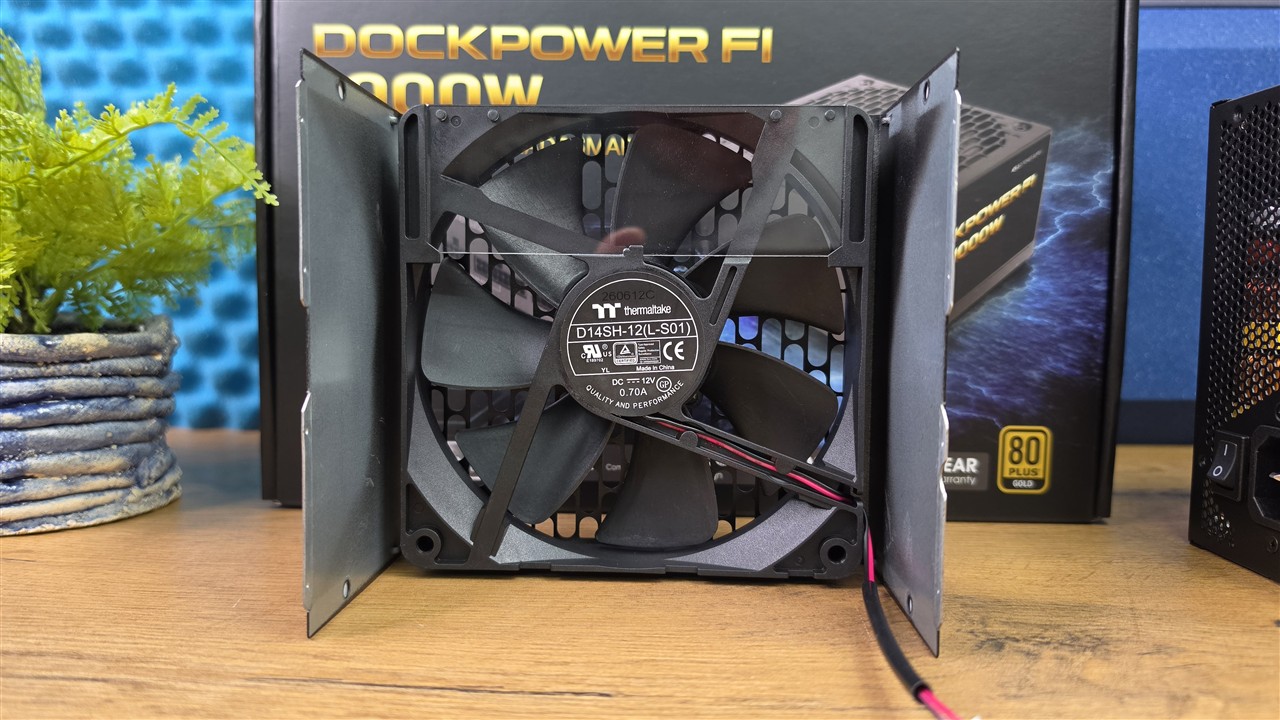

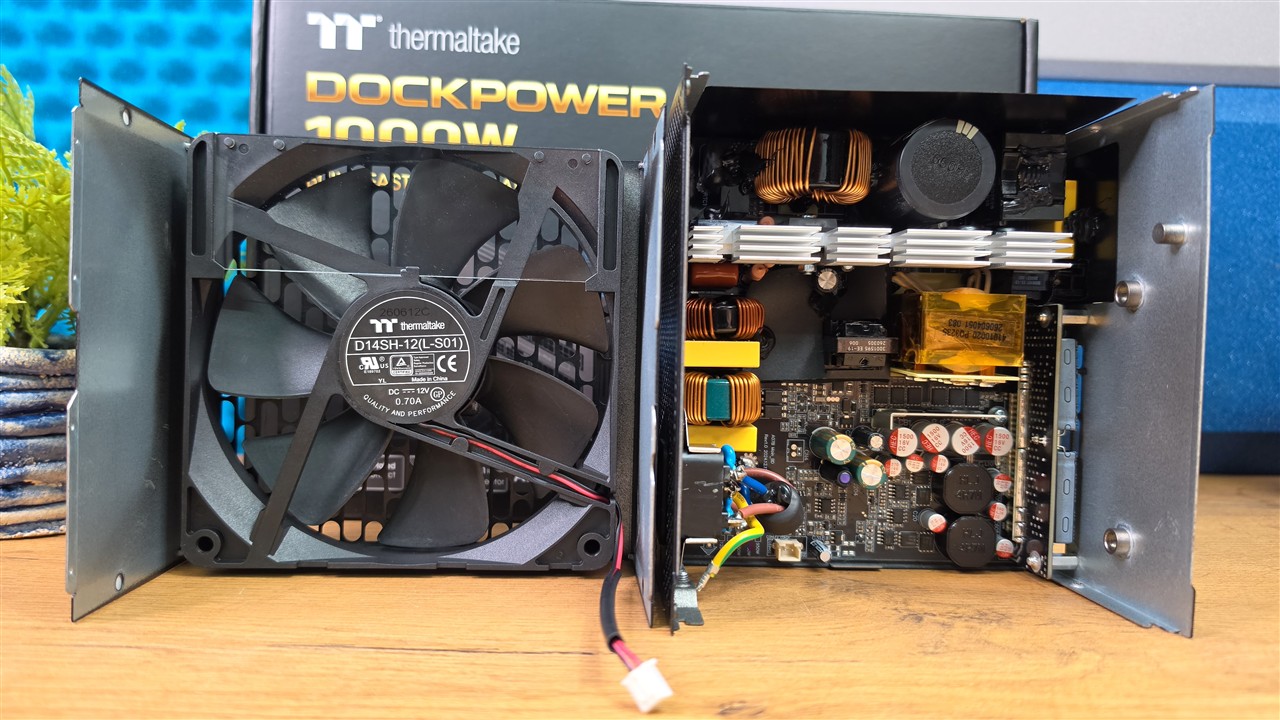

Za chłodzenie elektroniki odpowiada wentylator D14SH-12(L-S01) o średnicy 135 mm, parametrach 12 V i 0,7 A oraz łożysku typu rifle bearing. Jednostka nie posiada trybu półpasywnego, więc wentylator pracuje przez cały czas działania zasilacza.

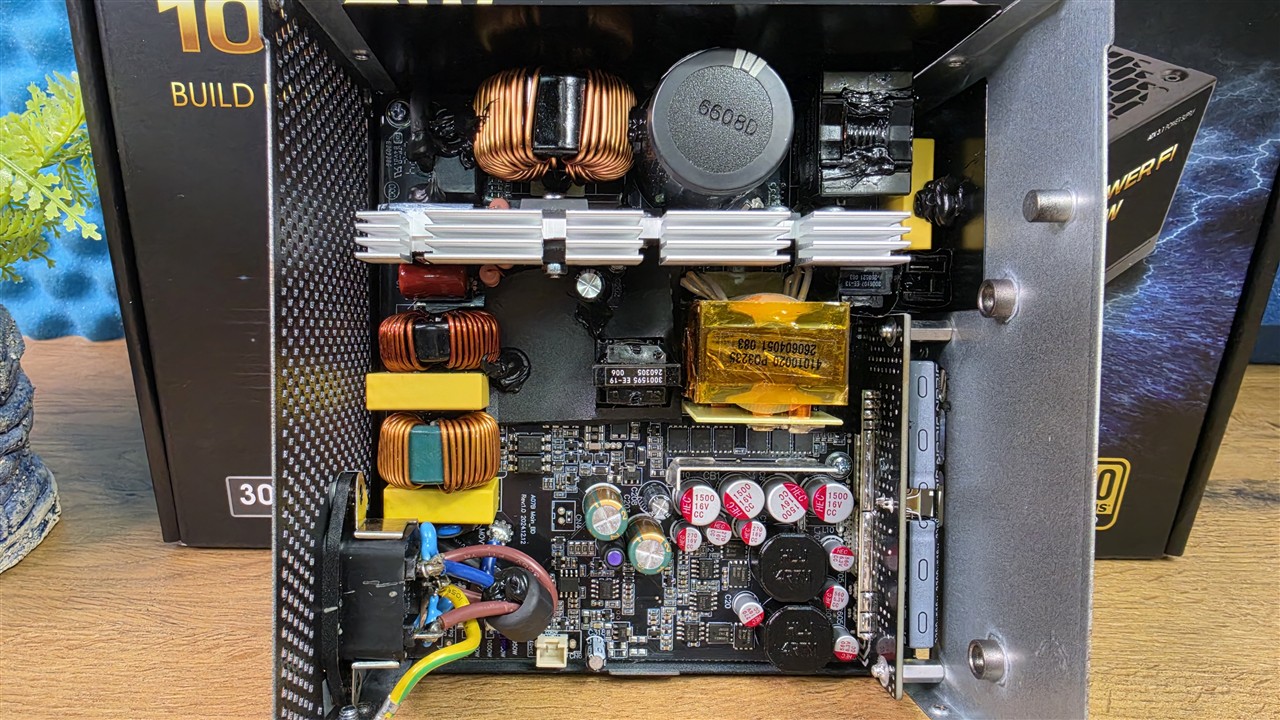

Thermaltake Dockpower FI 1000 W bazuje na platformie Shenzhen Xinweiye Technology (XWY), wykonanej na dwustronnym laminacie PCB. Producent zastosował topologię półmostka z układem rezonansowym LLC, synchronicznym prostowaniem linii +12 V oraz przetwornicami DC-DC dla napięć +3,3 V i +5 V. Konstrukcja jest nowoczesna pod względem topologii, jednak zastosowane komponenty plasują ją raczej w średniej półce. Znajdziemy tutaj kondensatory LTEC, JICON i HEC, a więc nie jest to elektronika oparta na japońskich kondensatorach znanych z droższych jednostek.

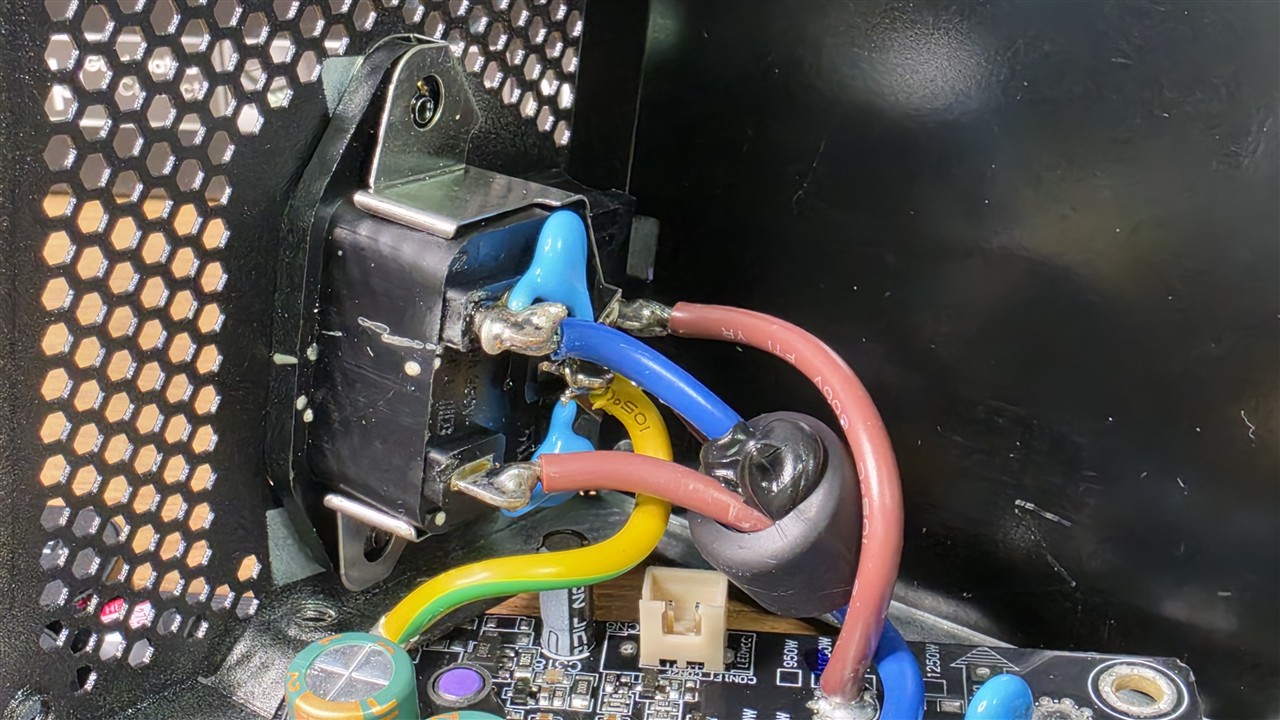

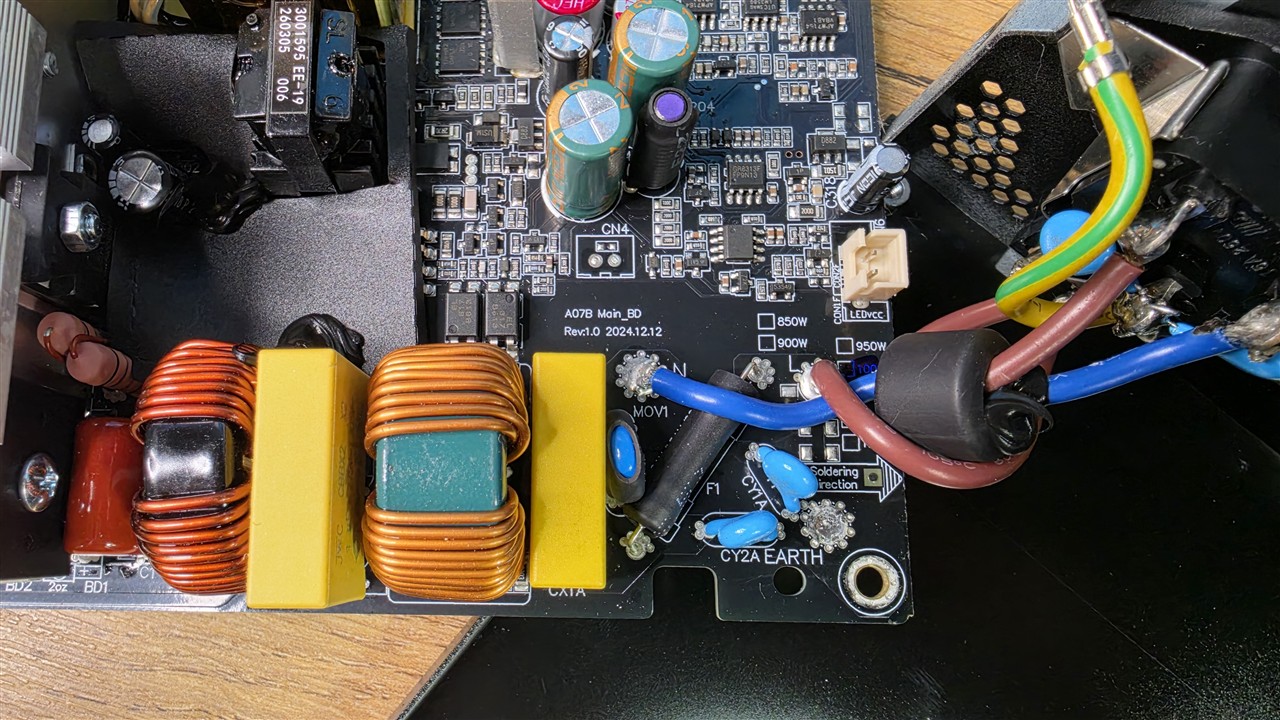

Po stronie pierwotnej znajdziemy filtr EMI składający się z czterech kondensatorów Y, dwóch X, dwóch cewek CM i warystora MOV. Ograniczenie prądu rozruchowego realizuje termistor z przekaźnikiem. Dalej mamy dwa mostki prostownicze, sekcję APFC z dwoma tranzystorami oraz pojedynczy kondensator główny. Za kluczowanie odpowiadają dwa kolejne tranzystory pracujące w topologii półmostka LLC. Po stronie wtórnej zastosowano sześć tranzystorów do synchronicznego prostowania +12 V, a napięcia +3,3 V i +5 V generują przetwornice DC-DC. Filtrację oparto na kondensatorach elektrolitycznych JICON i polimerowych HEC.
Pod względem doboru komponentów nie jest to platforma klasy premium. Główny kondensator LTEC, elektrolityczne JICON i polimerowe HEC są rozwiązaniami z niższej półki niż japońskie podzespoły stosowane w droższych PSU. Na plus można zaliczyć sześć tranzystorów Toshiba w prostowniku synchronicznym +12 V oraz zastosowanie układu LLC i DC-DC. Ostateczną ocenę elektroniki zweryfikujemy jednak wynikami testów obciążeniowych.
Strona pierwotna:

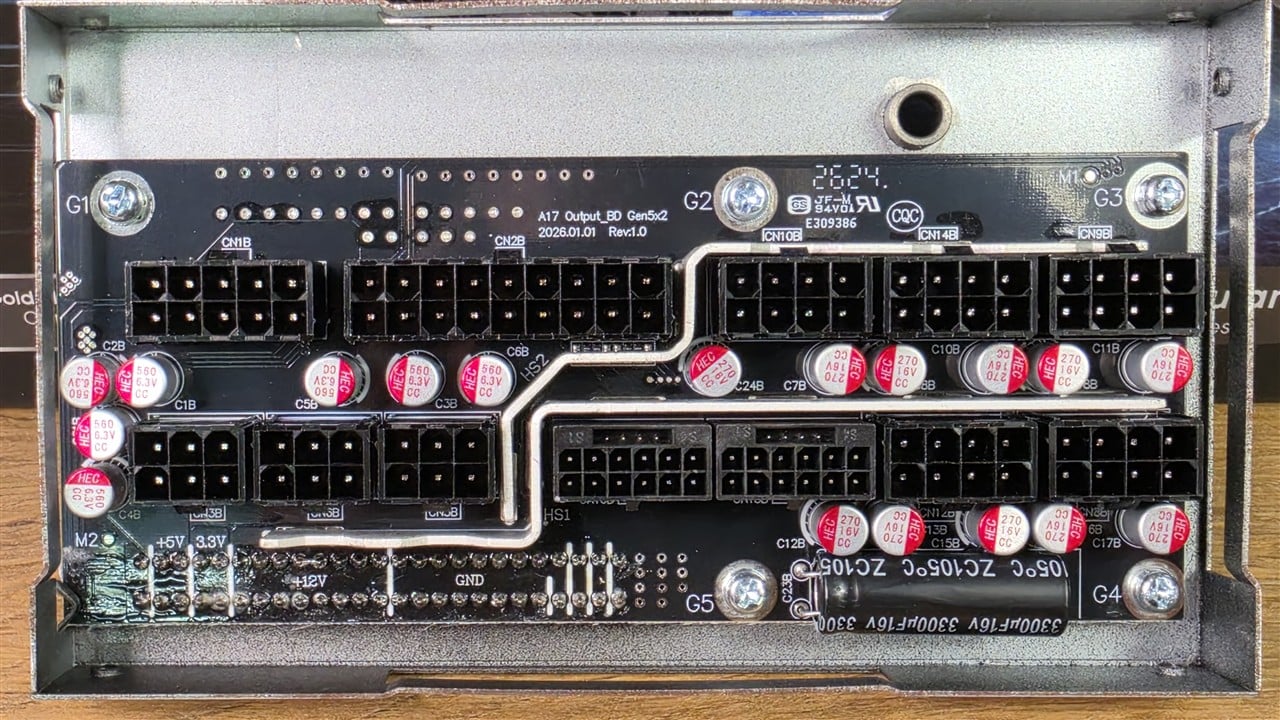

Strona wtórna:
|
Thermaltake Dockpower FI 1000 W |
|
|---|---|
| Producent OEM | Shenzhen Xinweiye Technology (XWY) |
| Topologia | Półmostek, LLC, SR + DC-DC |
| Strona pierwotna | |

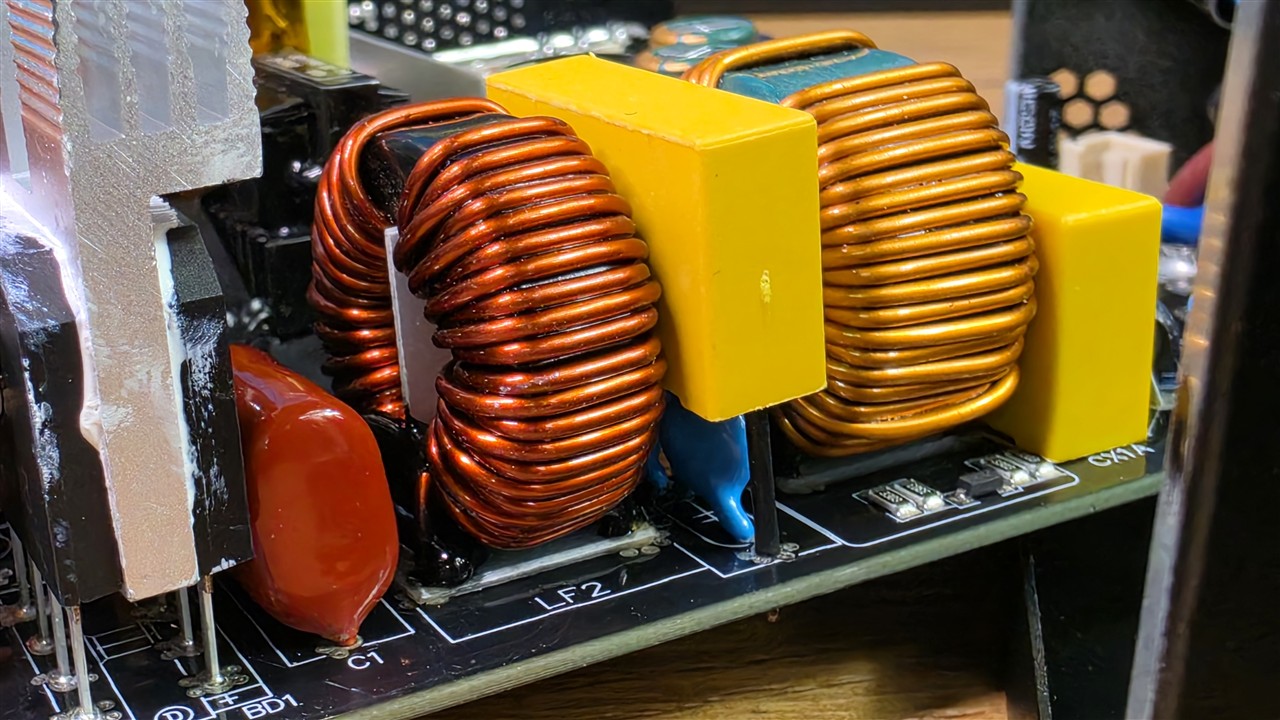

| Filtr EMI | Kondensatory 4x Cy, 2x Cx, 2x cewka CM, 1x warystor MOV |

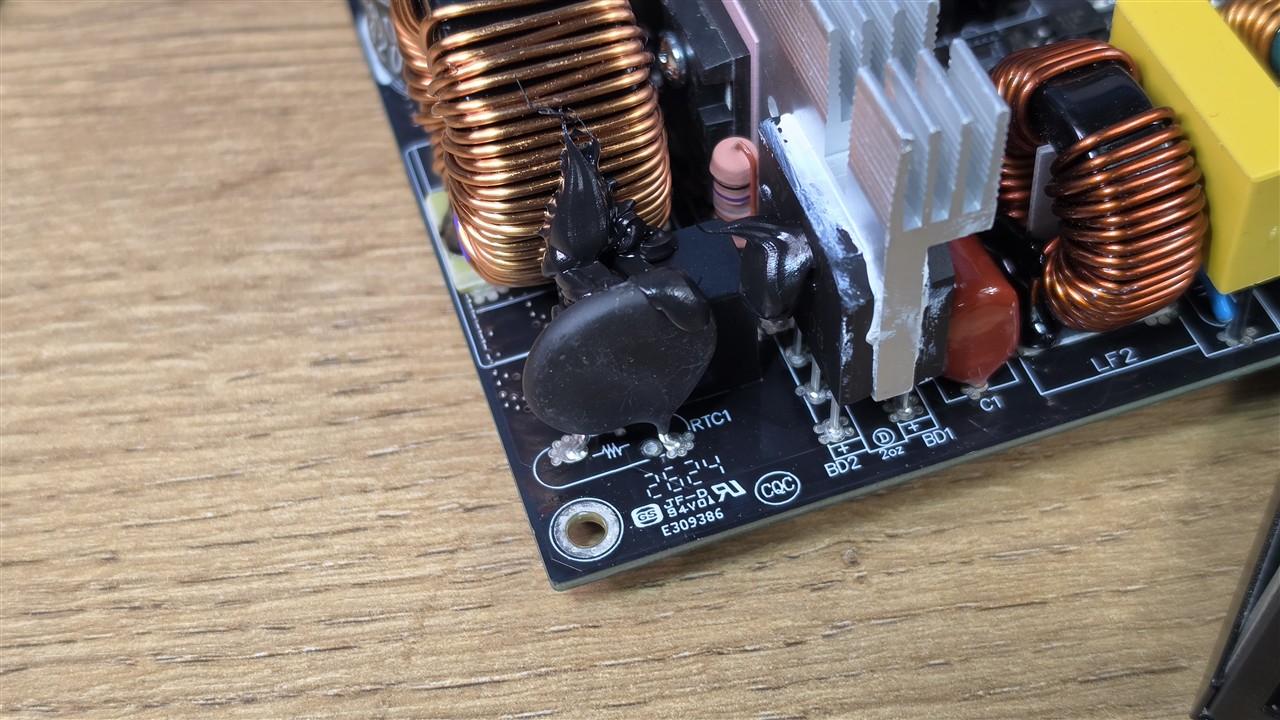

| Zabezpieczenie przed prądami rozruchowymi | 1x termistor NTC + przekaźnik obejściowy |

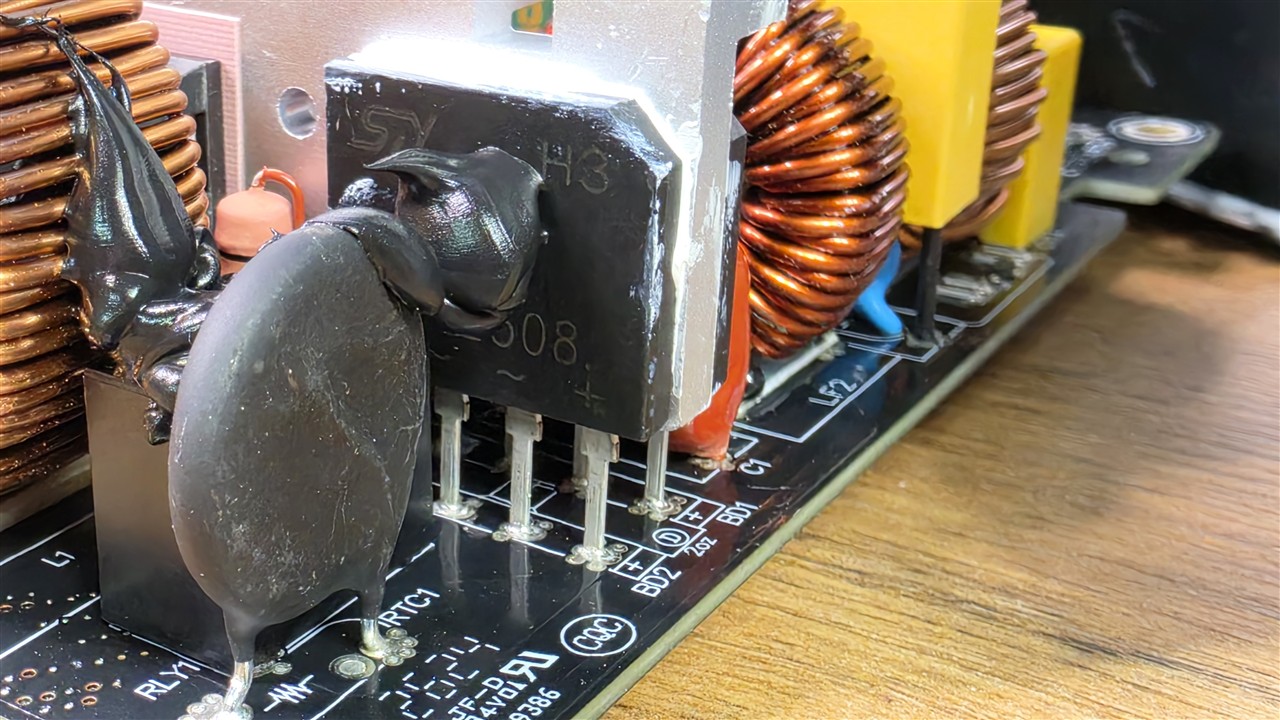

| Prostowanie | 2x GBU2508 (800 V, 25 A @ 98 °C) |

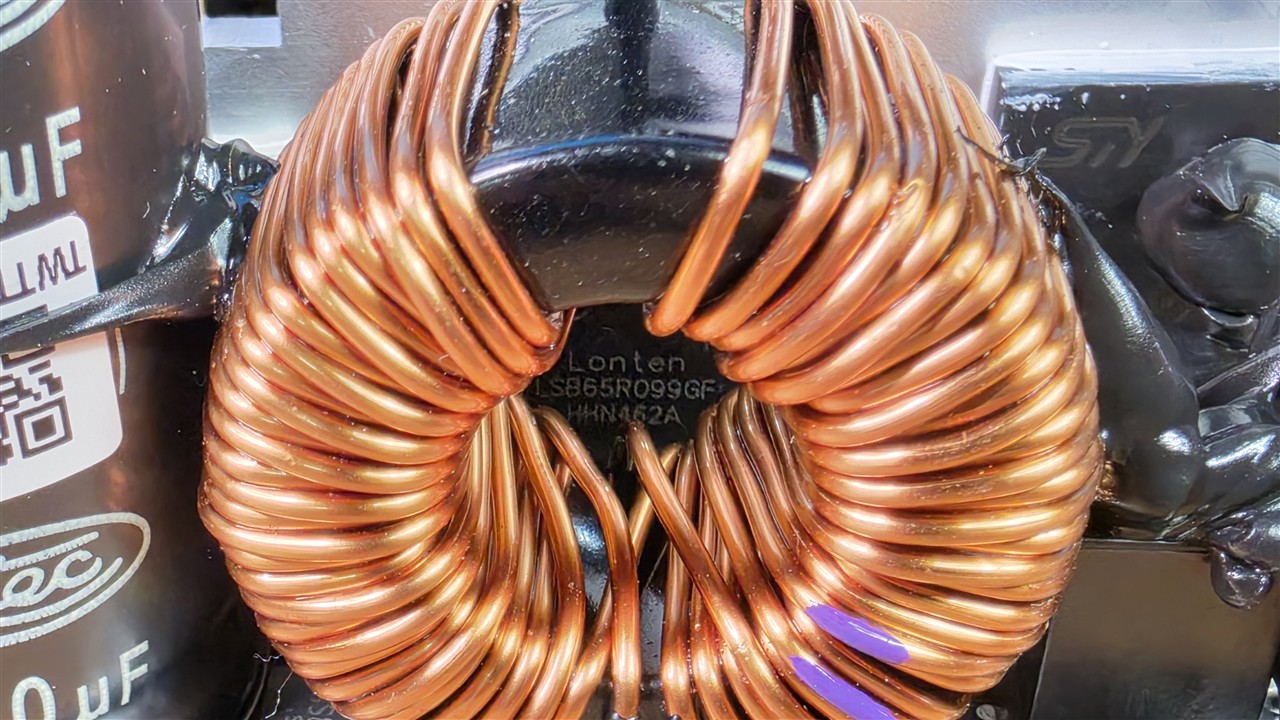

| Tranzystory APFC | 2x Lonten LSB65R099GF (650 V, 26 A @ 100 °C, Rds(on): 99 mΩ) |

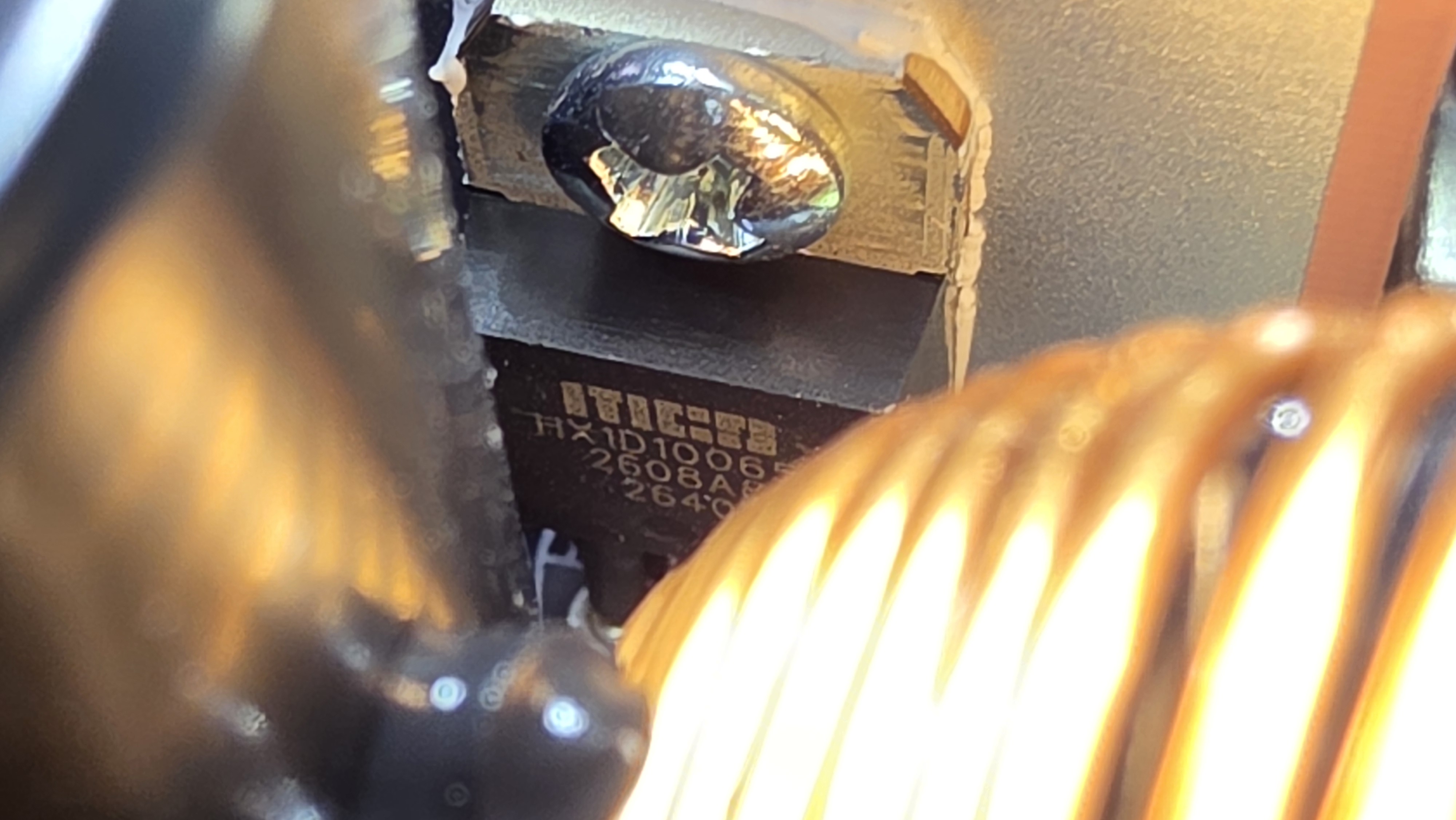

| Dioda podnosząca napięcie APFC | 1x Macrocore Semiconductor HX1D10065I (650 V, 10 A @ 135 °C) |

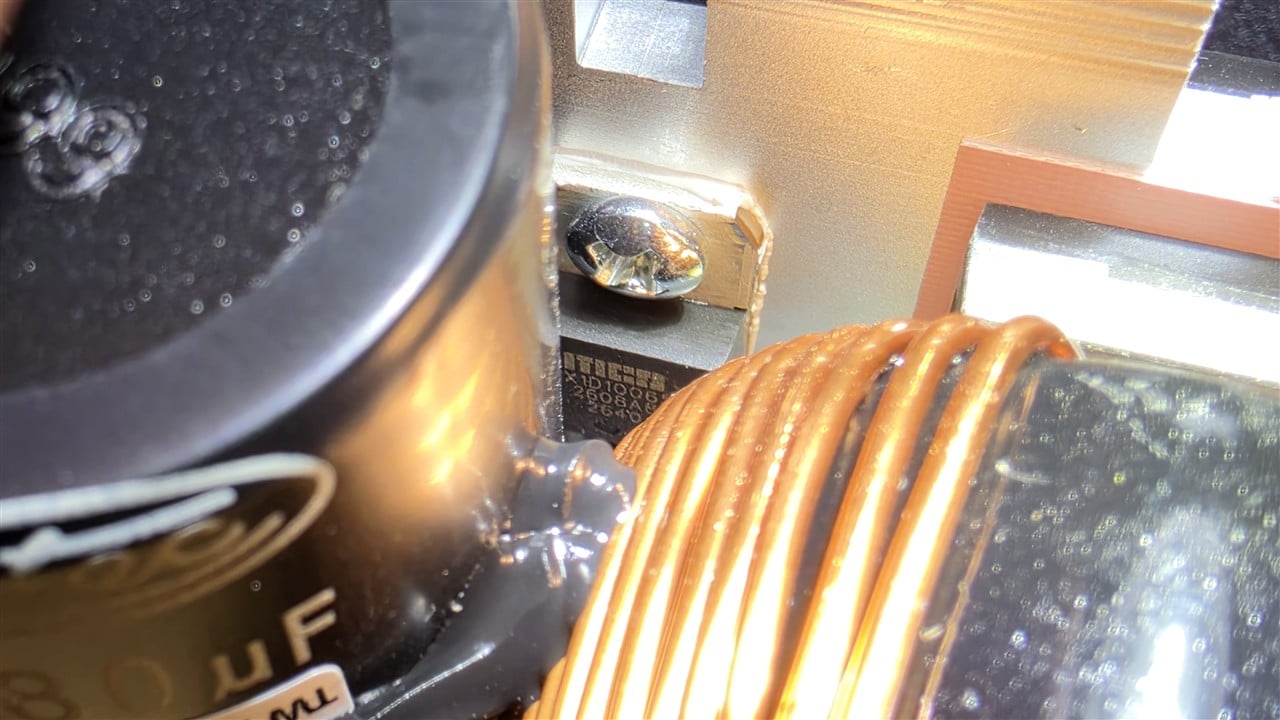

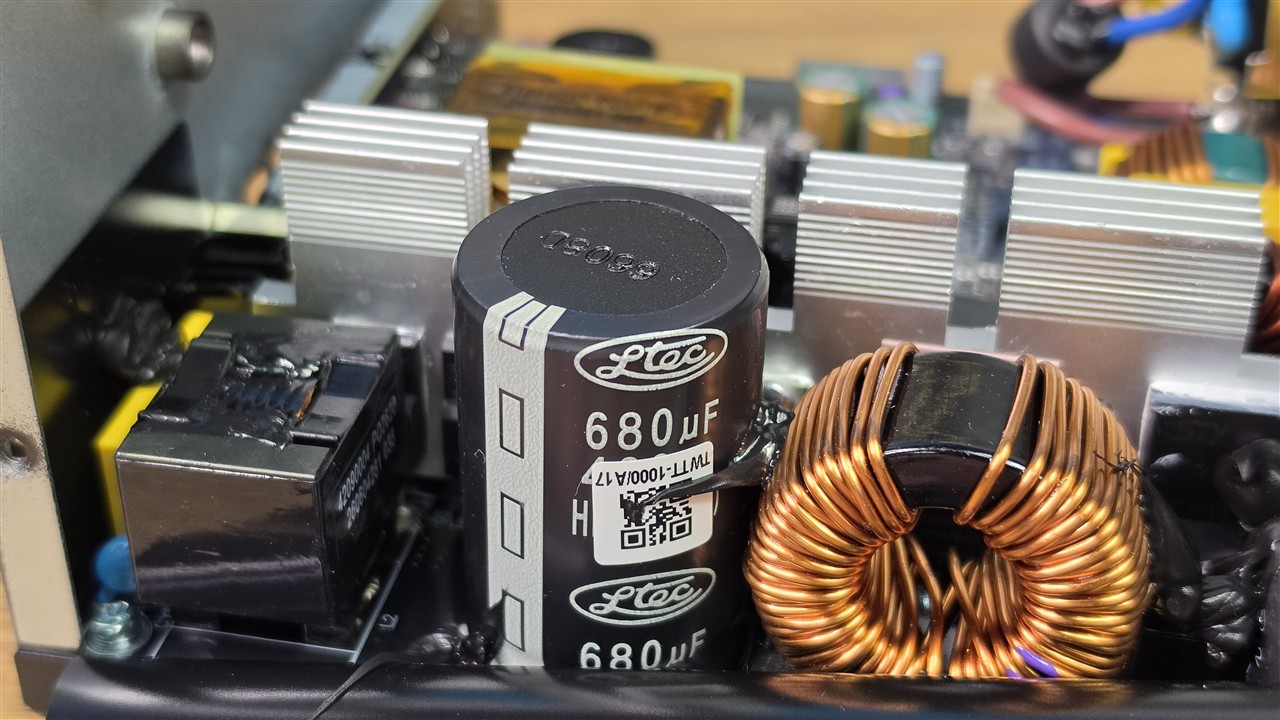

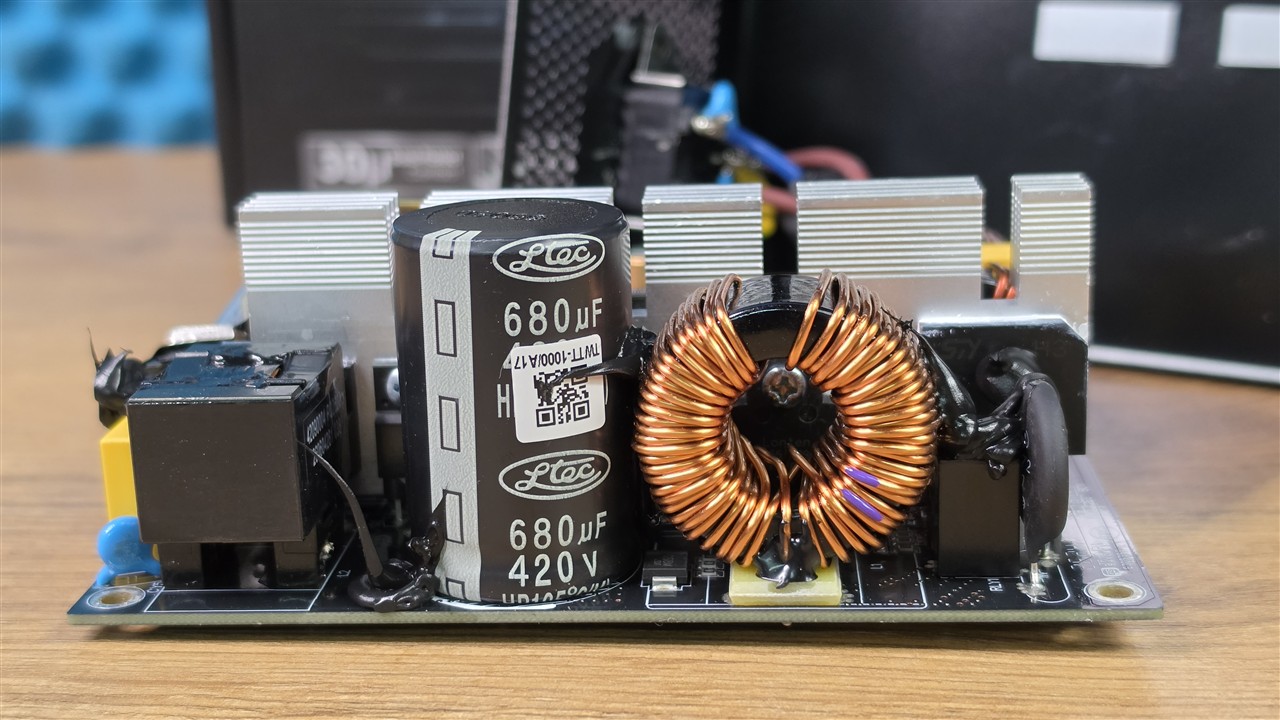

| Kondensator główny | 1x LTEC (420 V, 680 µF, 2000 h @ 105 °C, seria HP) |

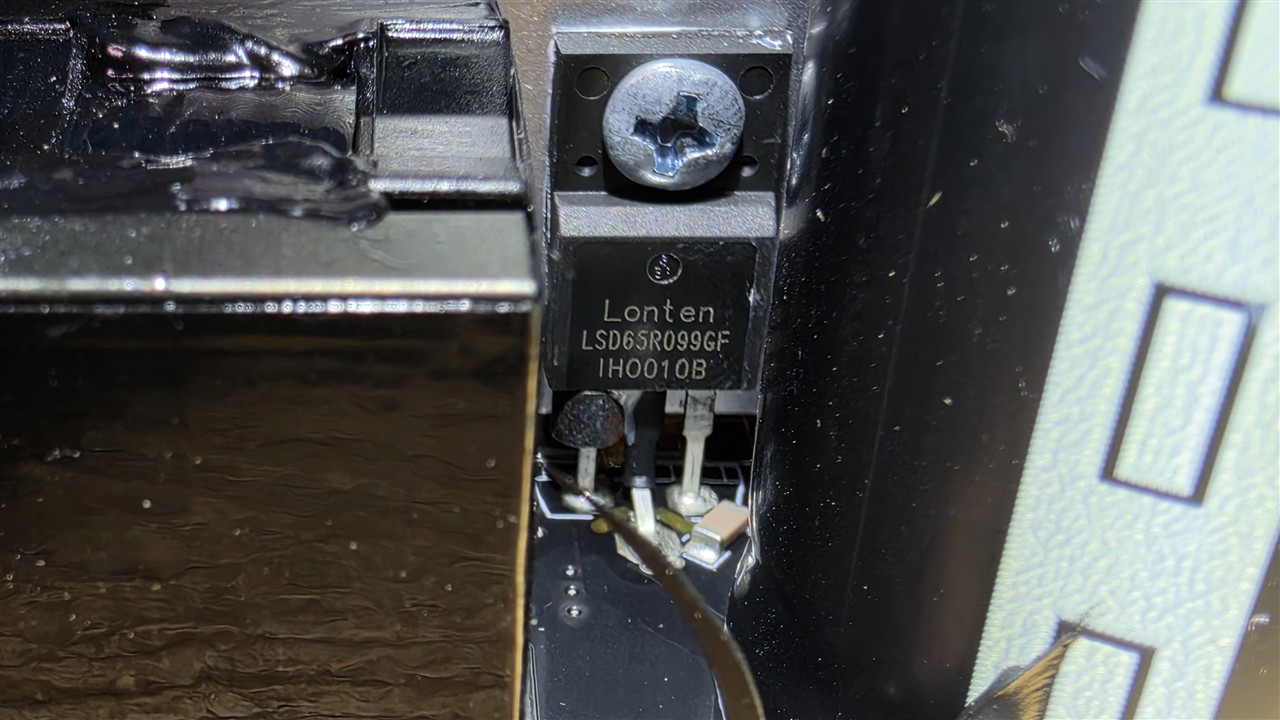

| Sekcja kluczowania | 2x Lonten LSD65R099GF (650 V, 26 A @ 100 °C, Rds(on): 99 mΩ) |

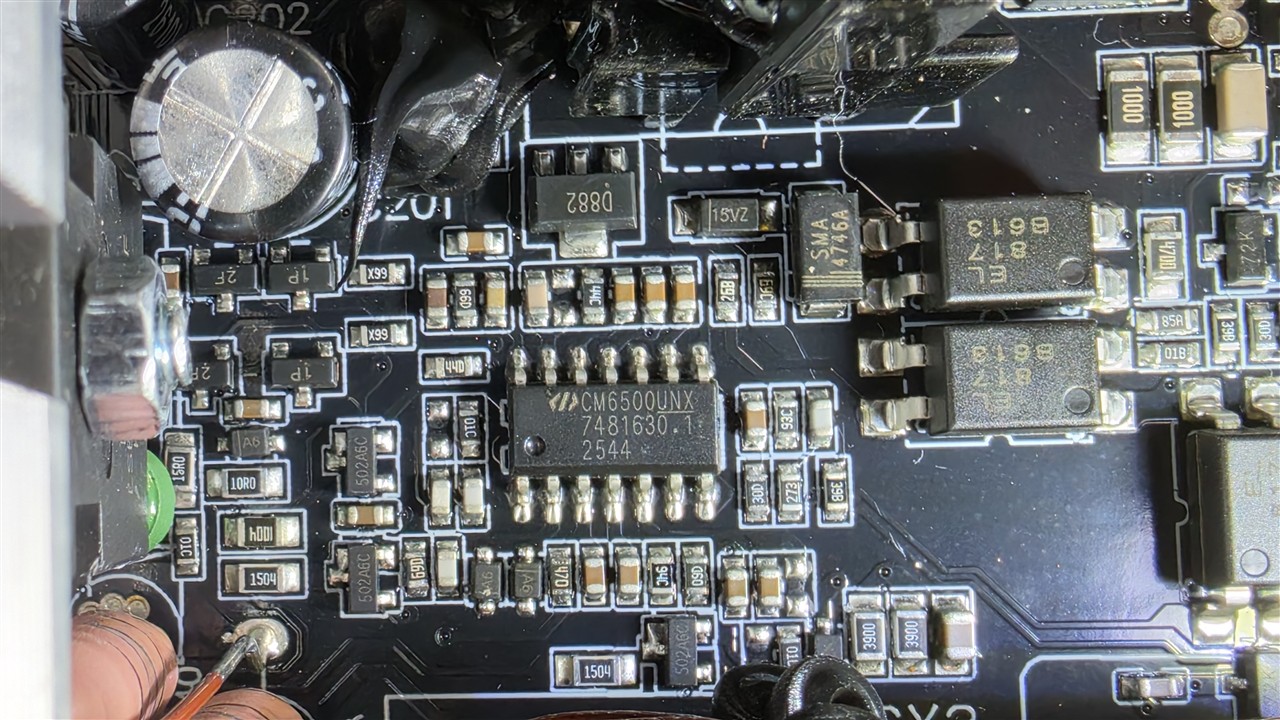

| Kontrolery APFC, PWM, LLC | Champion CM6500UNX, Champion CM6901X |
| Strona wtórna | |

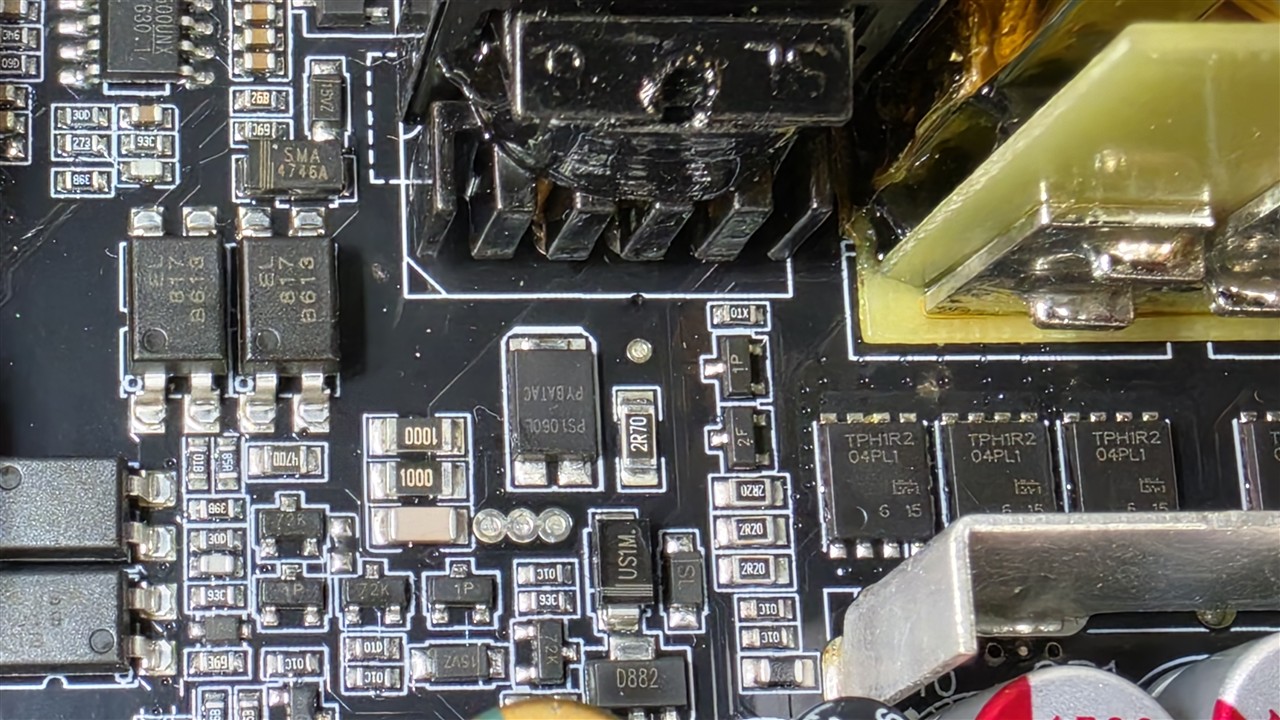

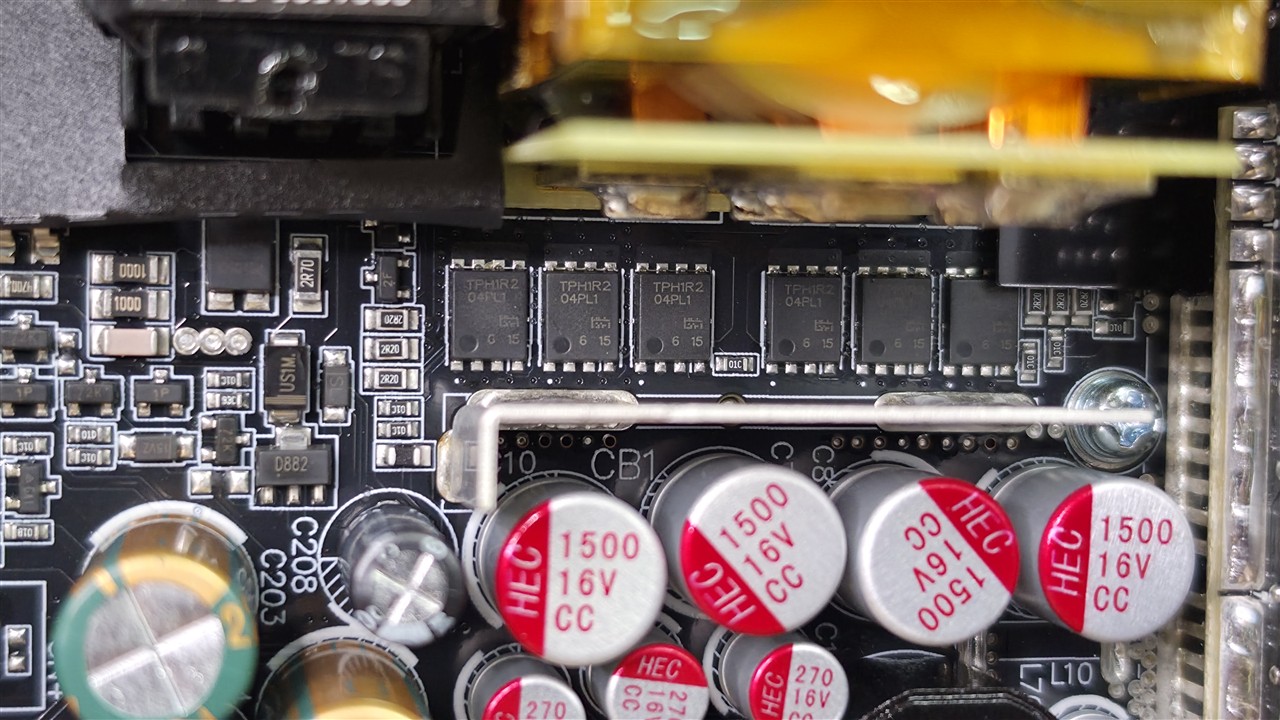

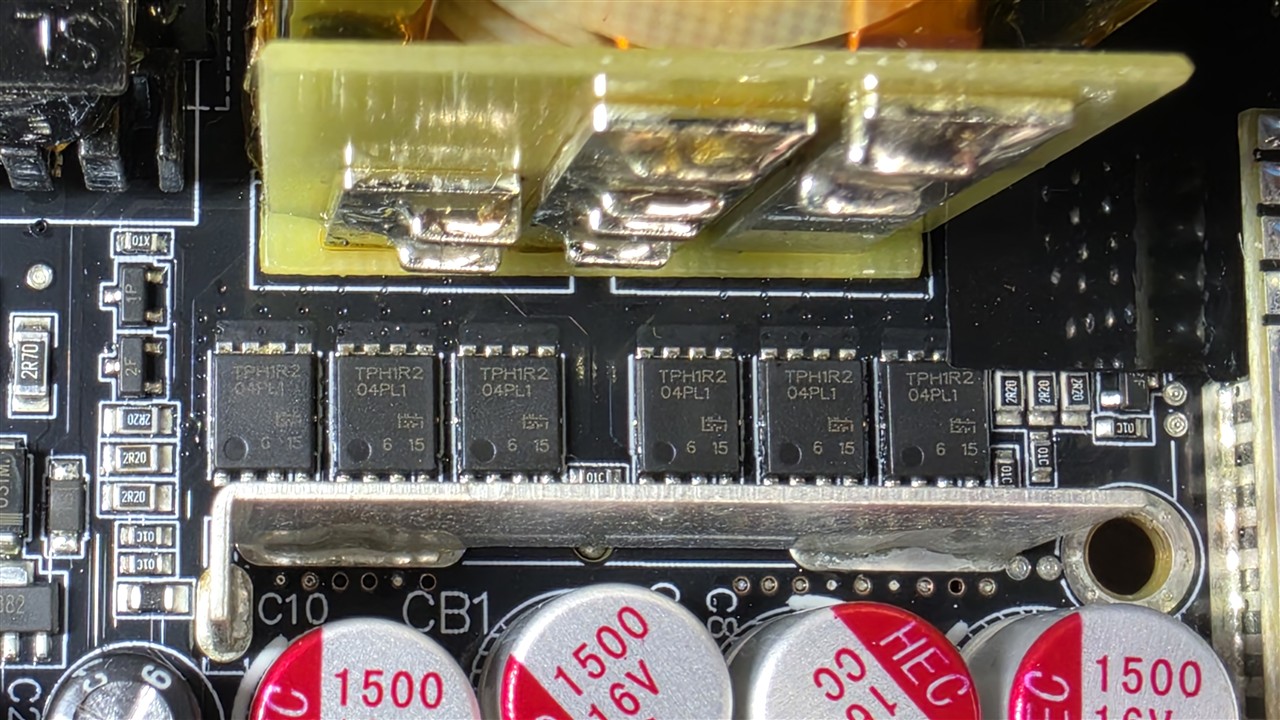

| Tranzystory prostownika 12 V | 6x Toshiba TPH1R204PL1 (40 V, 150 A @ 25 °C, Rds(on): 1,24 mΩ) |

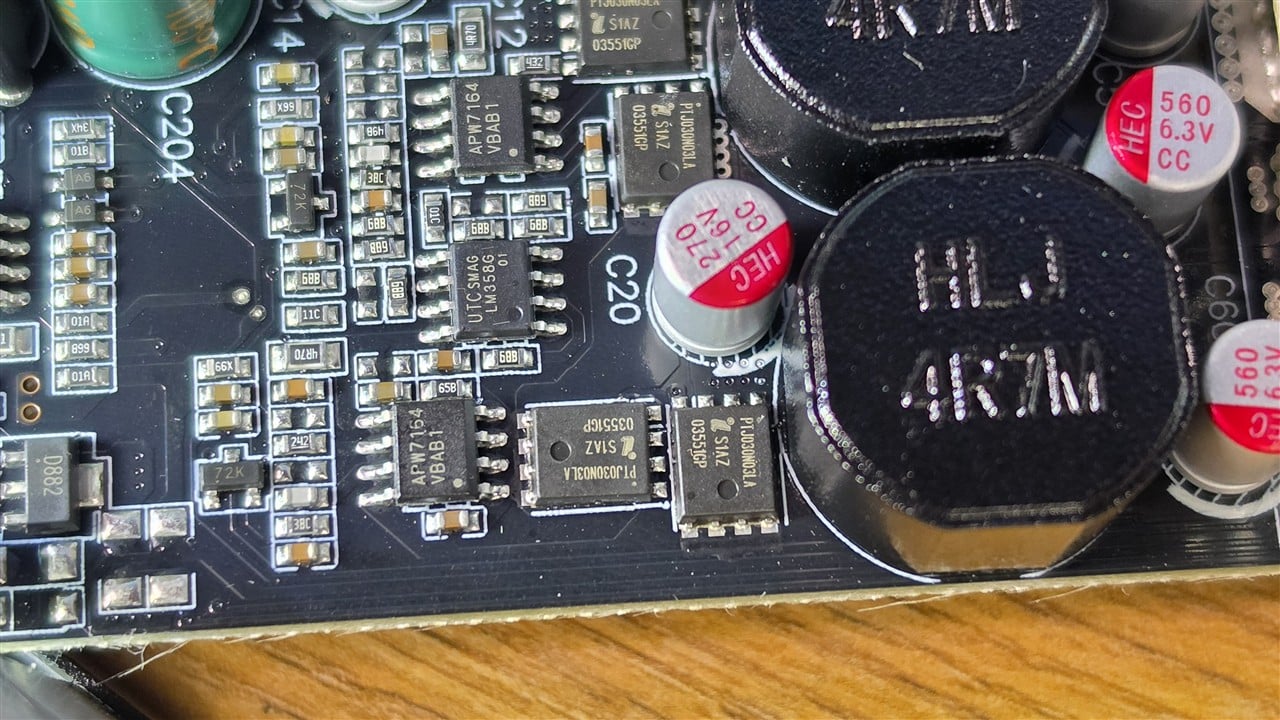

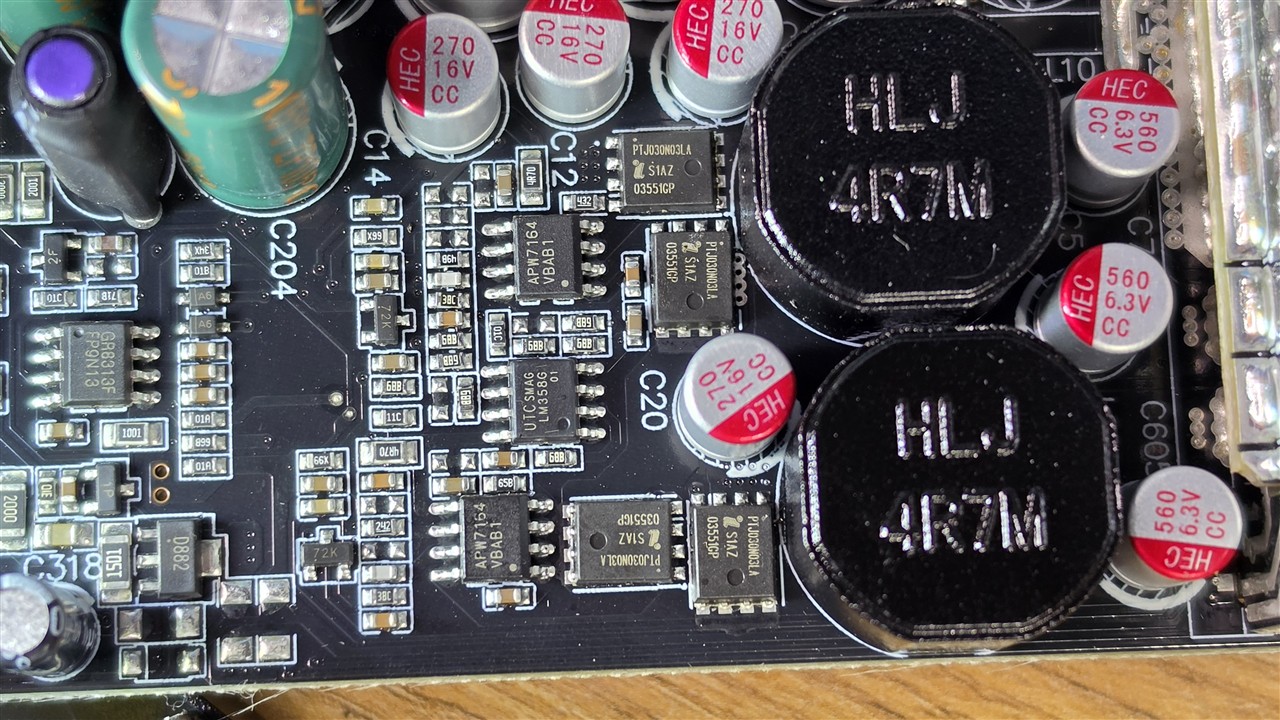

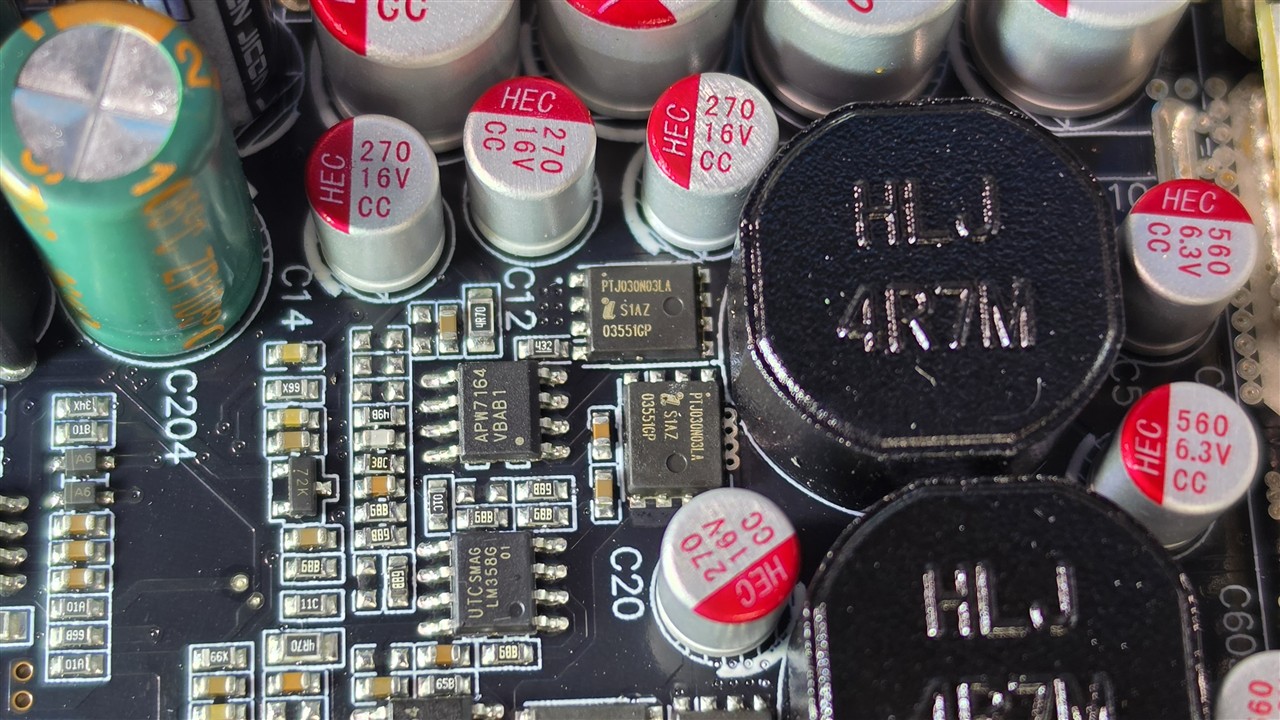

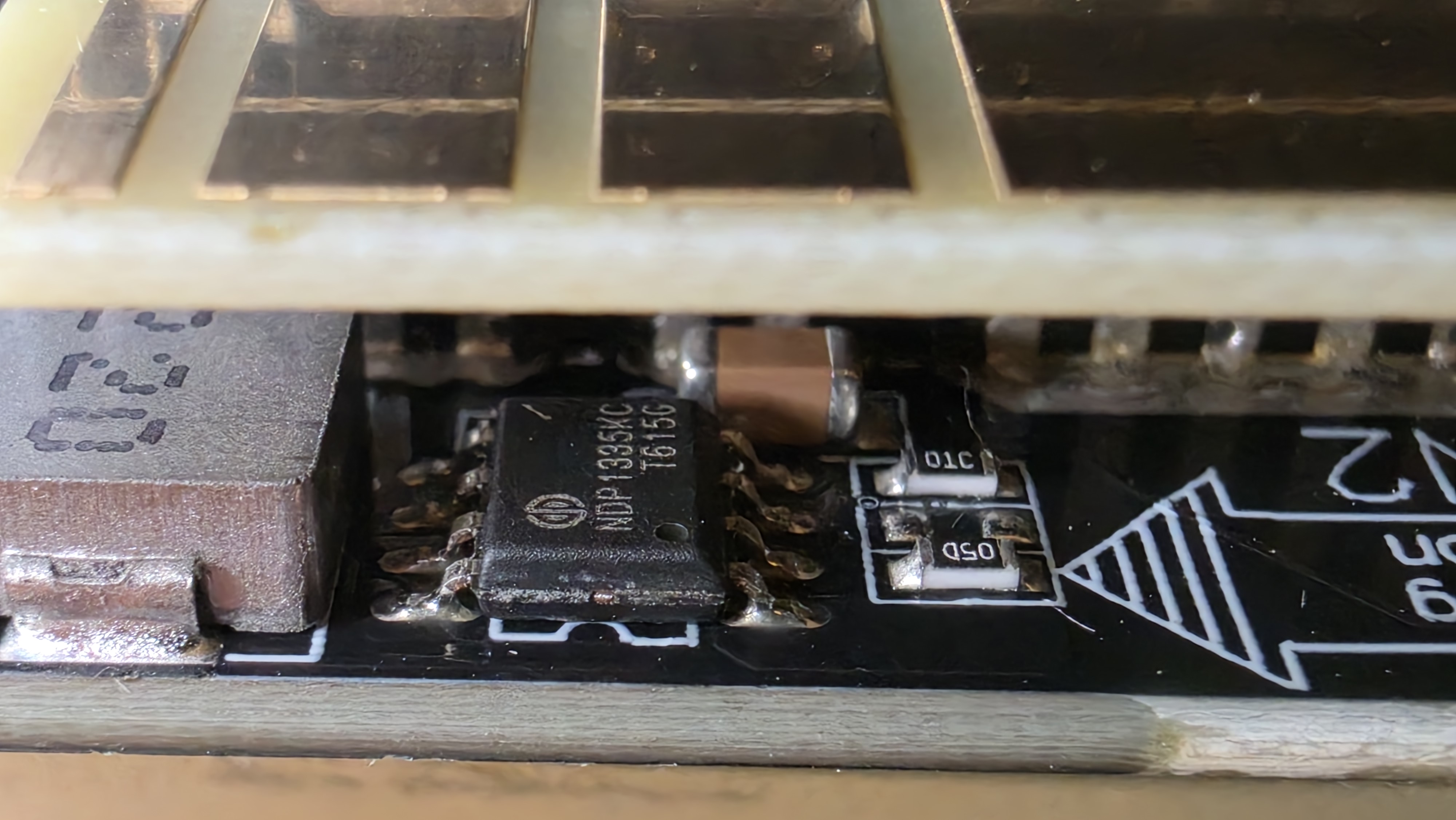

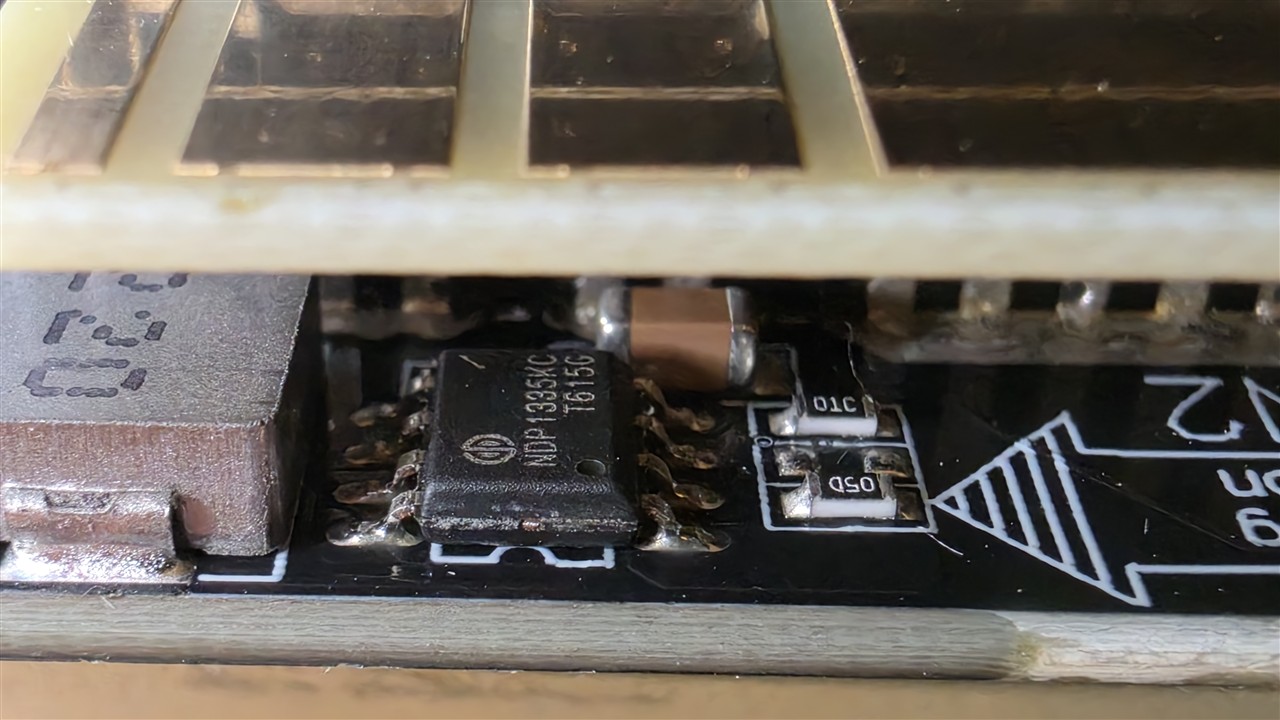

| DC-DC | Tranzystory: 4x UBIQ Semi PTJ030N03LA (30 V, Rds(on): 0,3 mΩ) Kontrolery PWM: 2x ANPEC APW7164 |

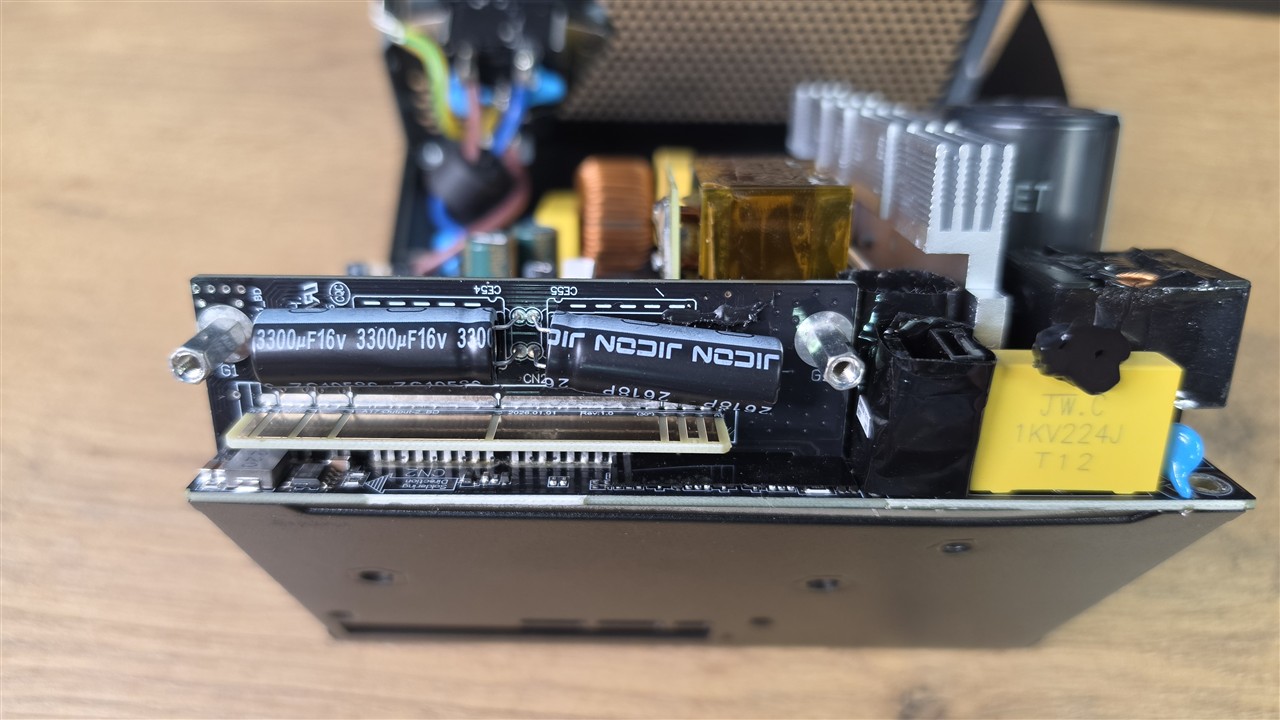

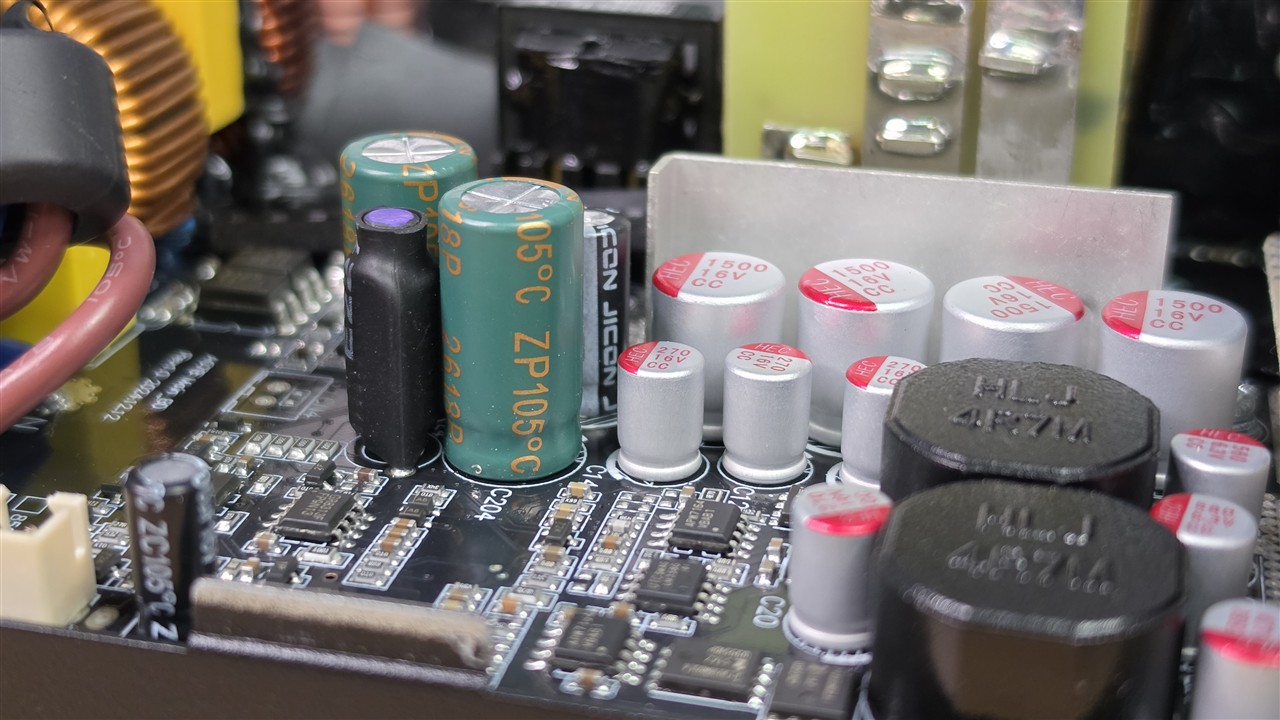

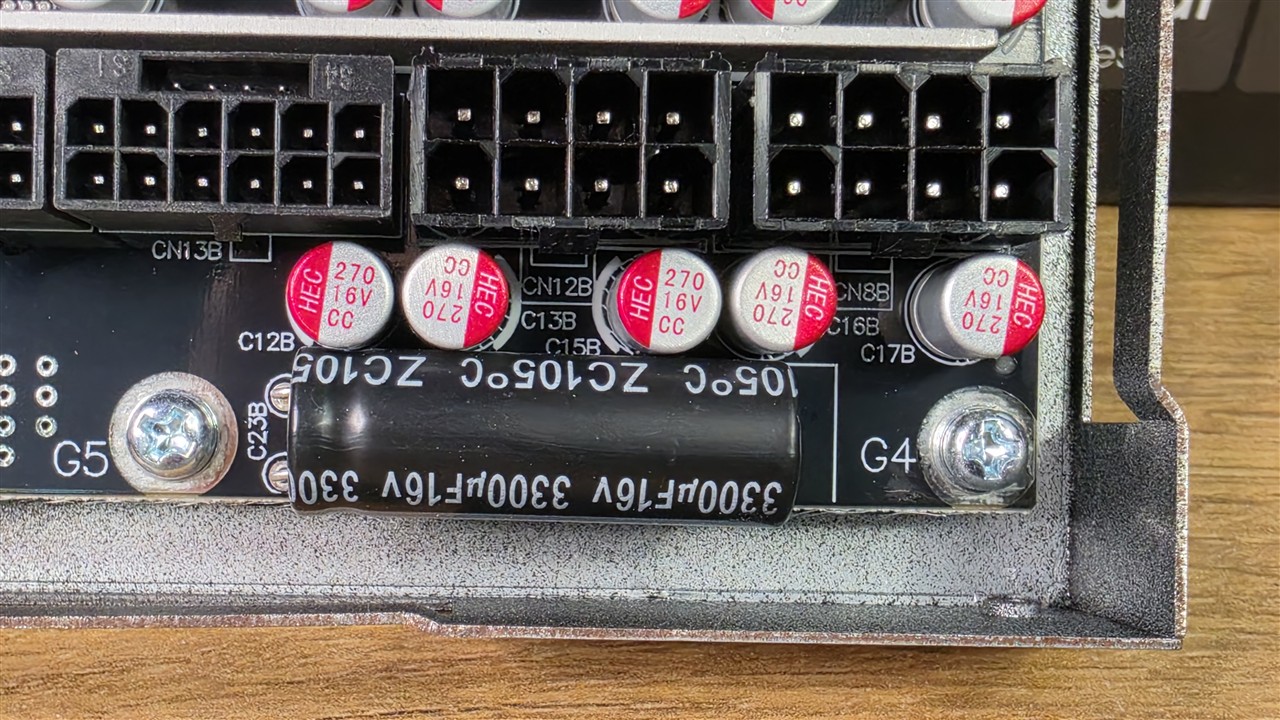

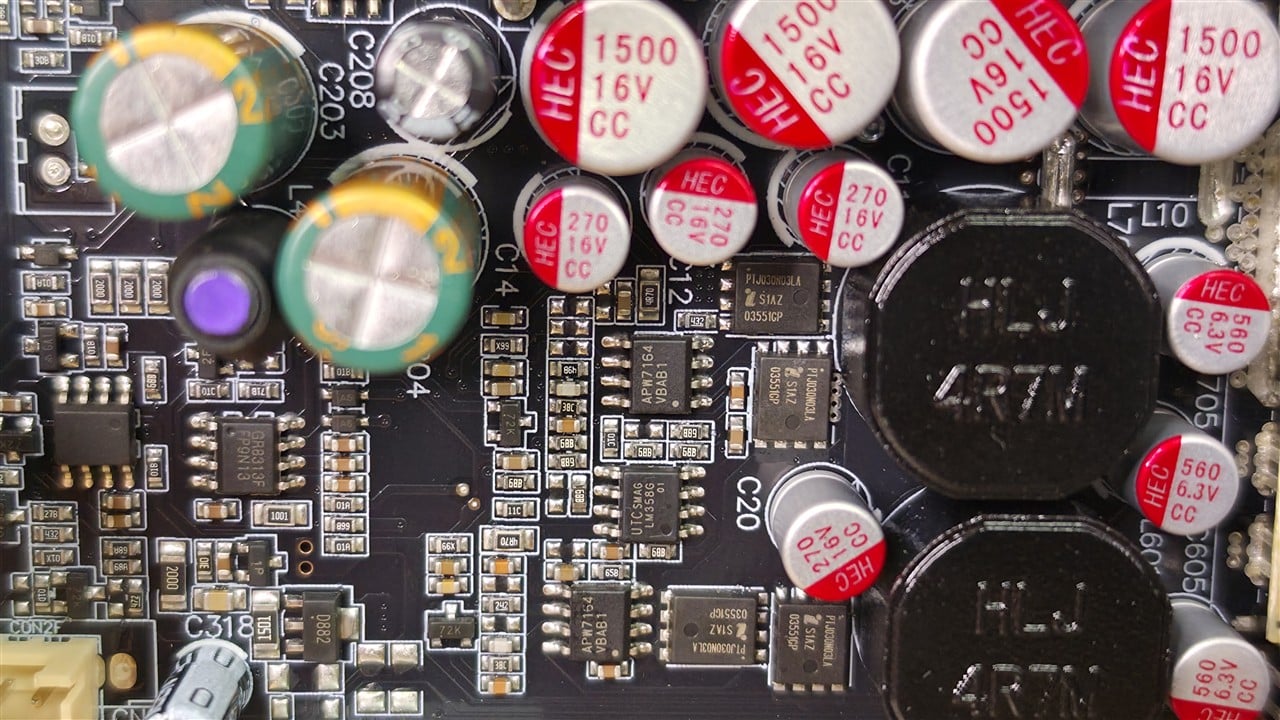

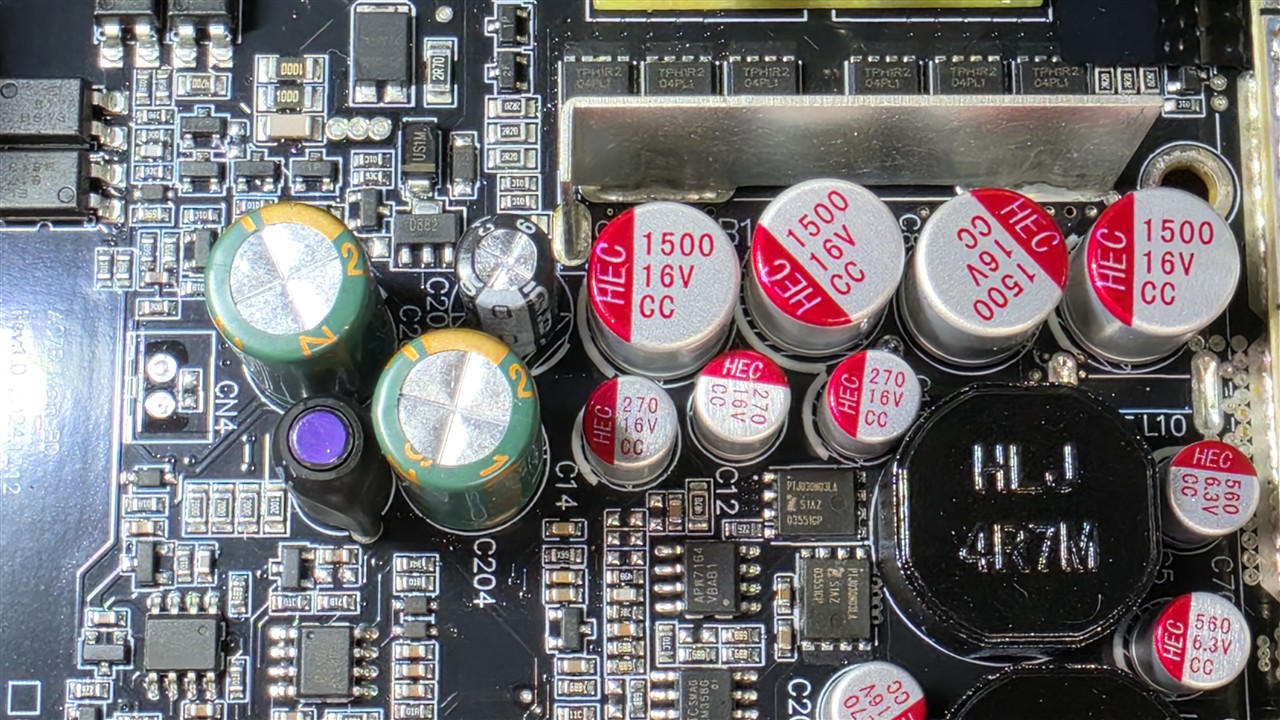

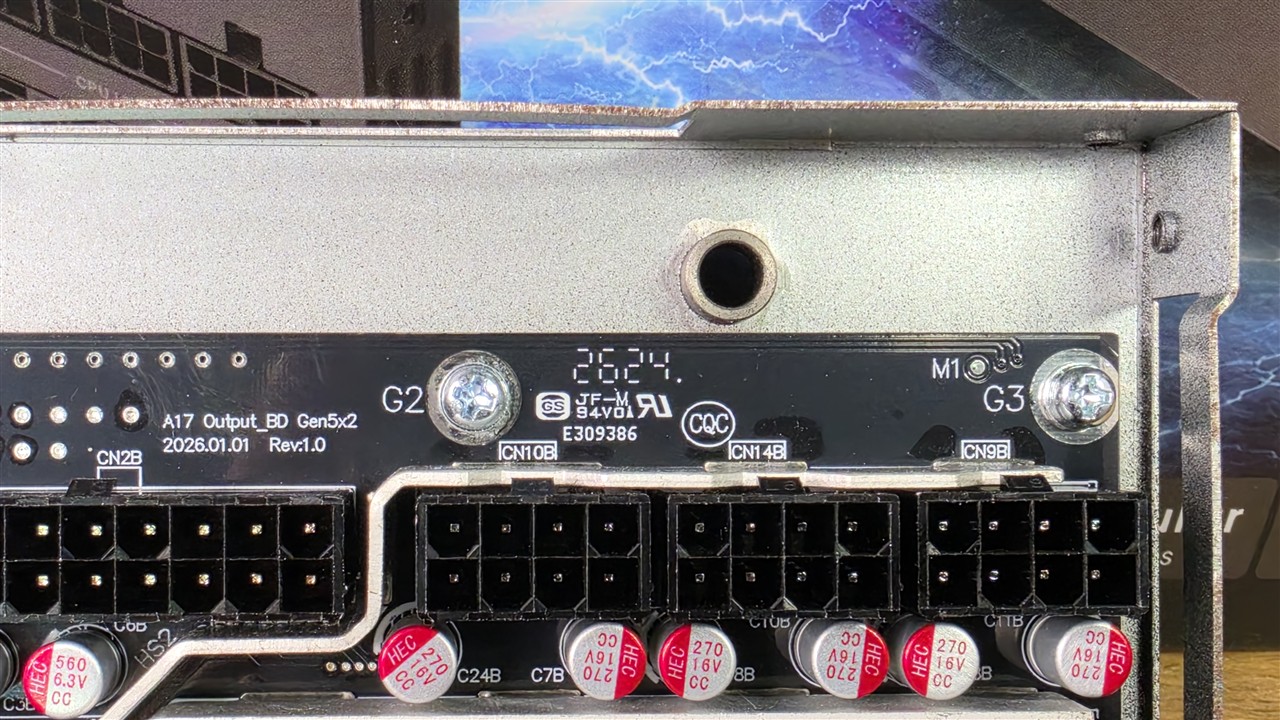

| Kondensatory strony wtórnej | Elektrolityczne: JICON (2000–5000 h @ 105 °C, ZC), JICON (5000–8000 h @ 105 °C, ZP) Polimerowe: HEC |

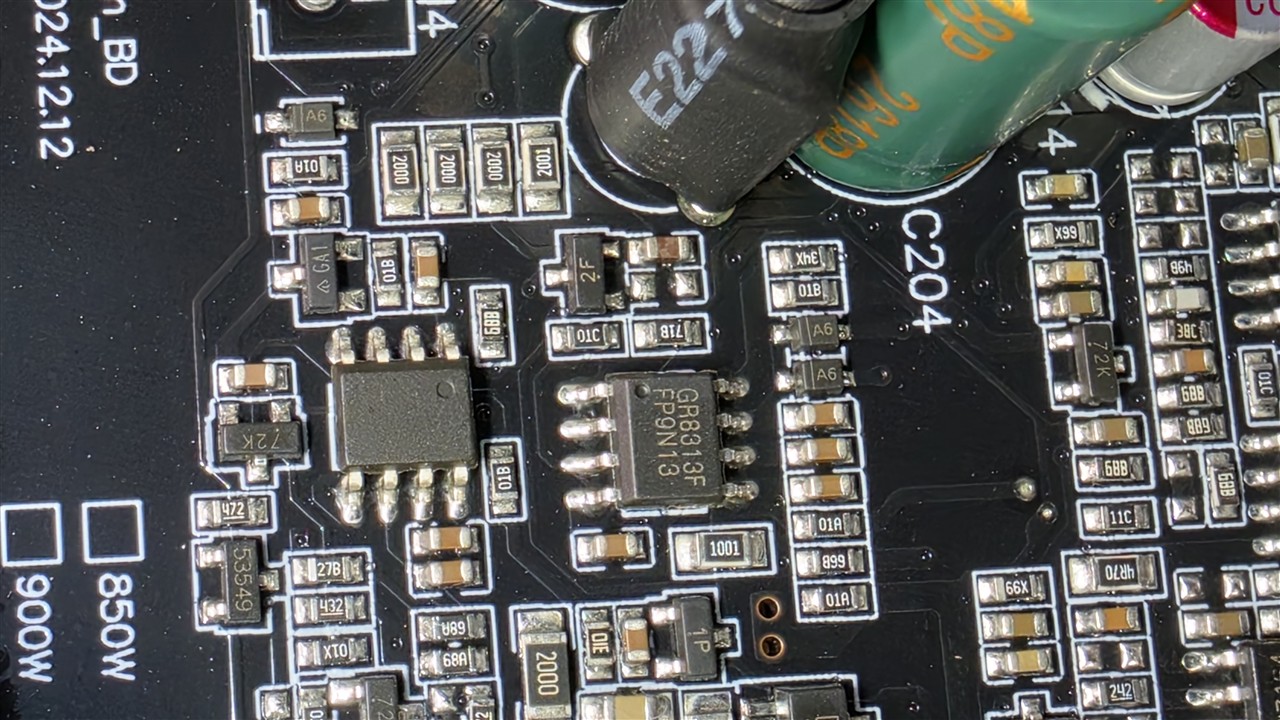

| Układ zabezpieczeń | GRENERGY GR8313F |
| Układ chłodzenia | D14SH-12(L-S01) (135 mm, 12 V, 0,7 A, łożysko karabinkowe) |

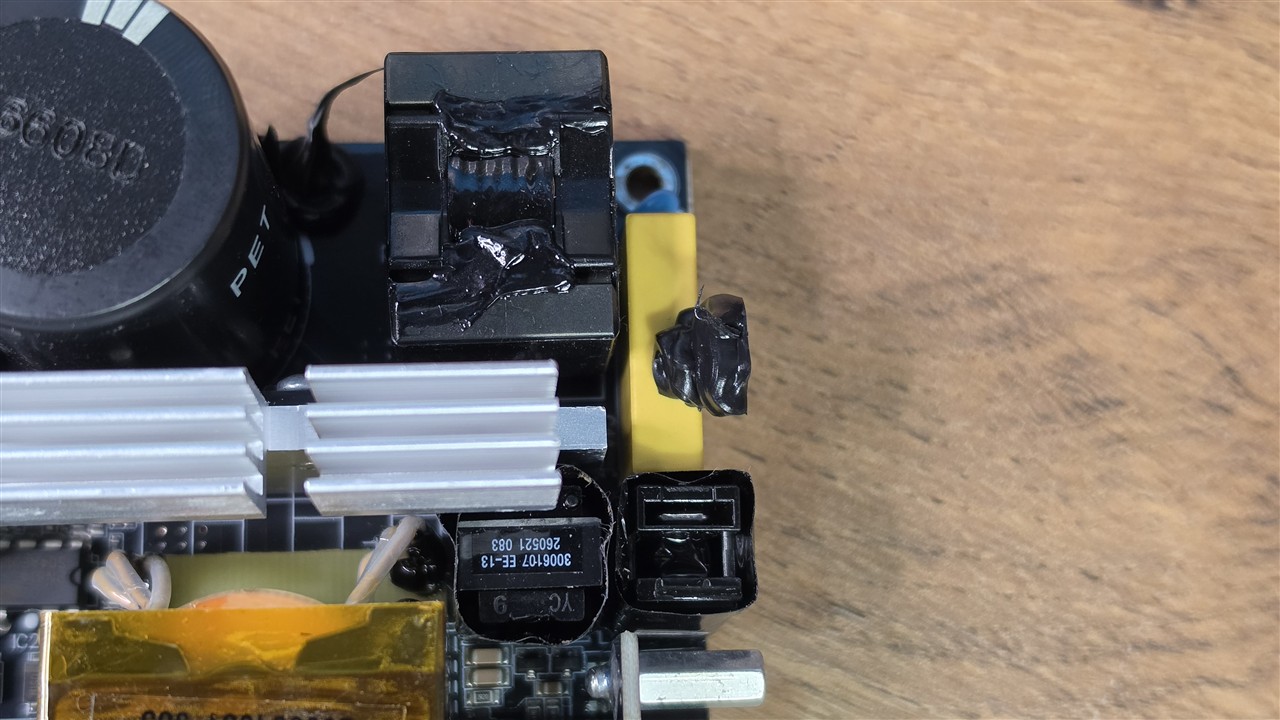

| Obwód 5VSB | |
| Prostownik i kontroler PWM | Prostownik: Pingwei PS1060L Kontroler PWM: Chipown PN8141 |

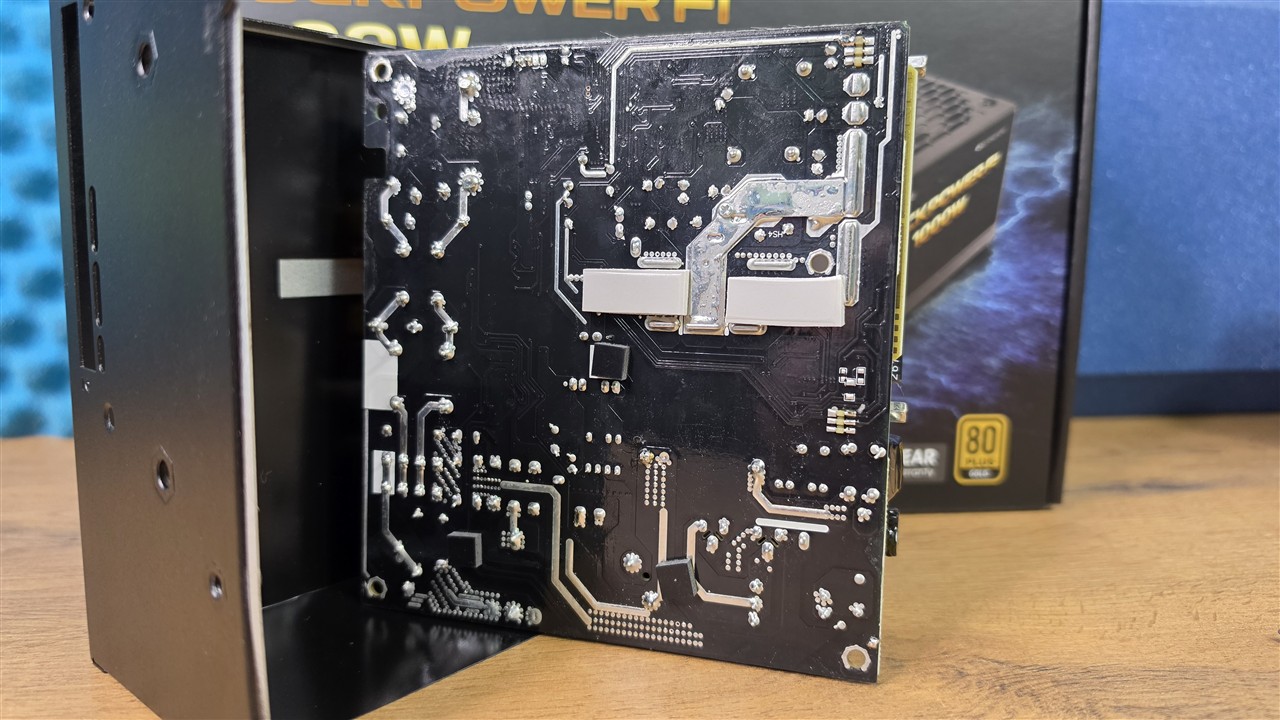

Producentem OEM jest Shenzhen Xinweiye Technology (XWY). Ocena jakości lutowania jest dobra, sporadycznie widoczny topnik.
