Ten zasilacz ma coś, na co powinni wpaść 20 lat temu. Test Thermaltake Dockpower FI 1000 W

Hałas, temperatury, termowizja

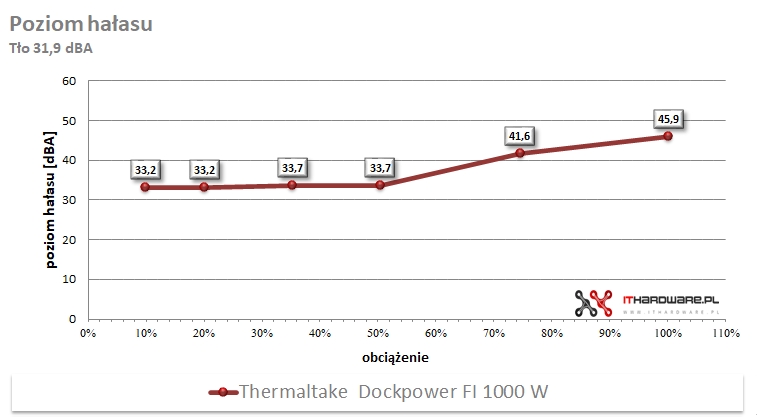

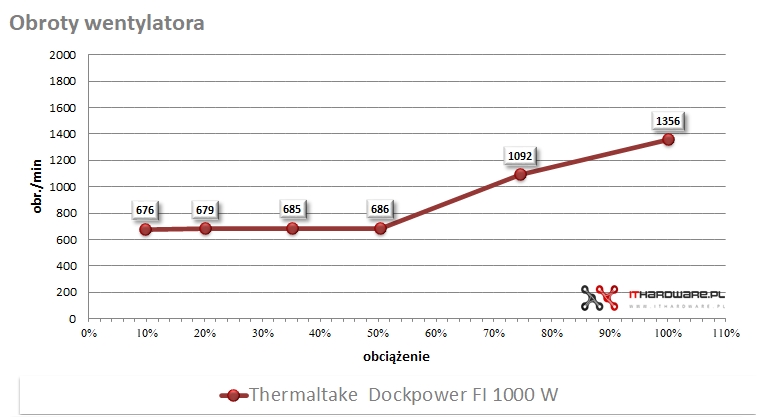

Kultura pracy Thermaltake Dockpower FI 1000 W stoi na dobrym poziomie, ale tylko do określonego obciążenia. Zastosowany wentylator pracuje w trybie ciągłym, jednak do około 50% mocy znamionowej utrzymuje niską prędkość obrotową na poziomie 676–686 obr./min, a generowany hałas wynosi od 33,2 do 33,7 dBA. W tym zakresie zasilacz jest bardzo cichy i nie powinien zwracać na siebie uwagi. Sytuacja zmienia się po przekroczeniu 50% obciążenia. Przy 74,55% wentylator przyspiesza do 1092 obr./min, a hałas wzrasta do 41,6 dBA, przez co jednostka staje się już wyraźnie słyszalna. Przy pełnym obciążeniu (100,13%) odnotowałem 1356 obr./min i 45,9 dBA, natomiast przy przeciążeniu do 109,68% wentylator osiągnął 1508 obr./min oraz 49,1 dBA. Widać więc, że producent postawił na cichą pracę przy niskim i średnim obciążeniu, natomiast przy wyższym zapotrzebowaniu na moc priorytetem staje się chłodzenie elektroniki. W komorze termicznej, przy pełnym obciążeniu i temperaturze otoczenia powyżej 45 °C, prędkość wentylatora wzrosła aż do 2070 obr./min.

Temperatury - analiza termowizyjna kamerą FLIR

Kamera termowizyjna zainstalowana w uleFone Armor 9 pozwala na badanie wielu punktów jednocześnie, wykorzystując różne filtry. Wykonałem zdjęcia od strony wentylatora oraz od spodu PSU w dwóch scenariuszach – przy 100% obciążenia oraz po zakończeniu testu w hot boxie. Analiza ta pozwala wychwycić potencjalne problemy konstrukcyjne oraz ocenić skuteczność systemu chłodzenia.

100% obciążenia

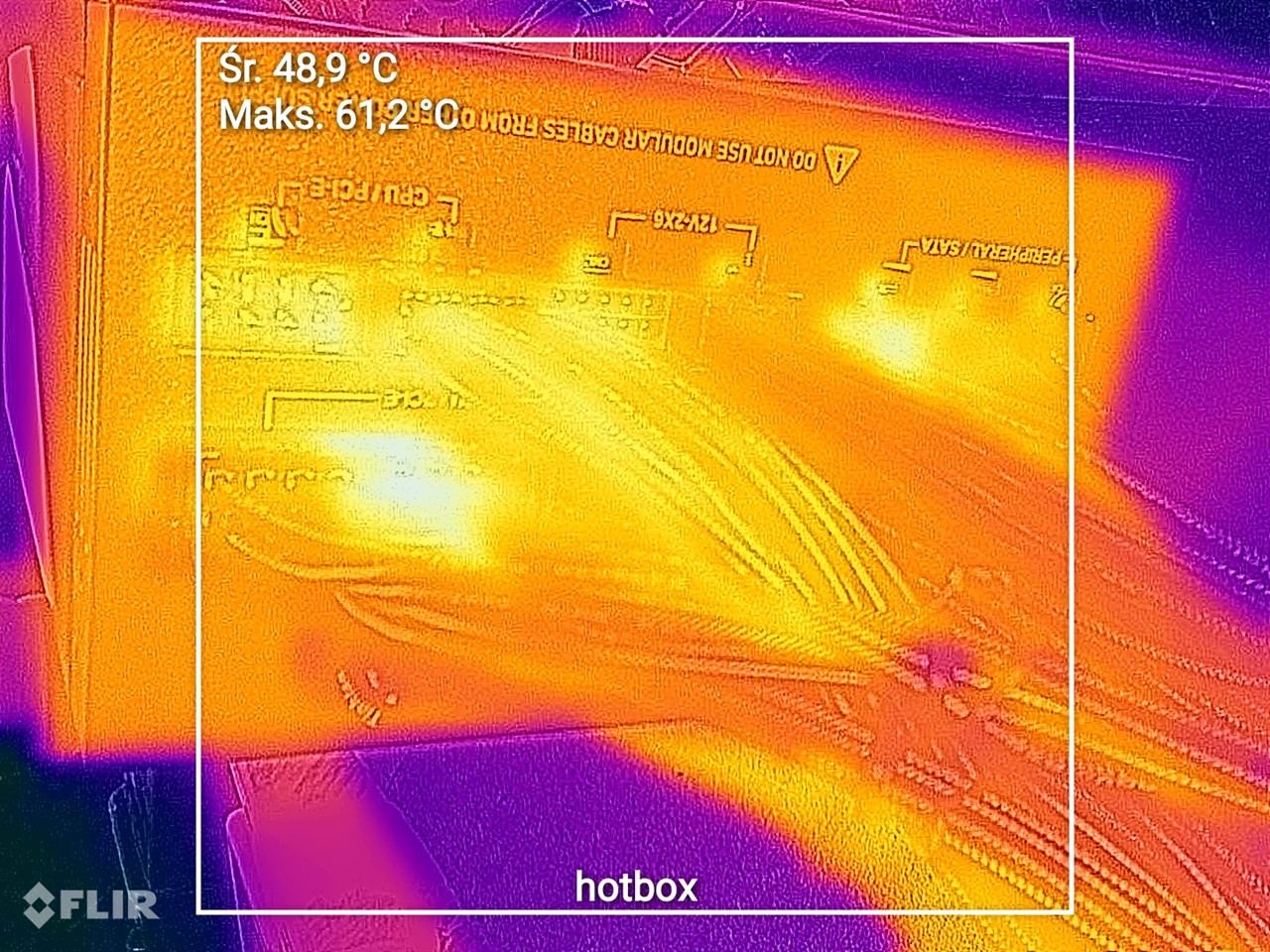

Hot box

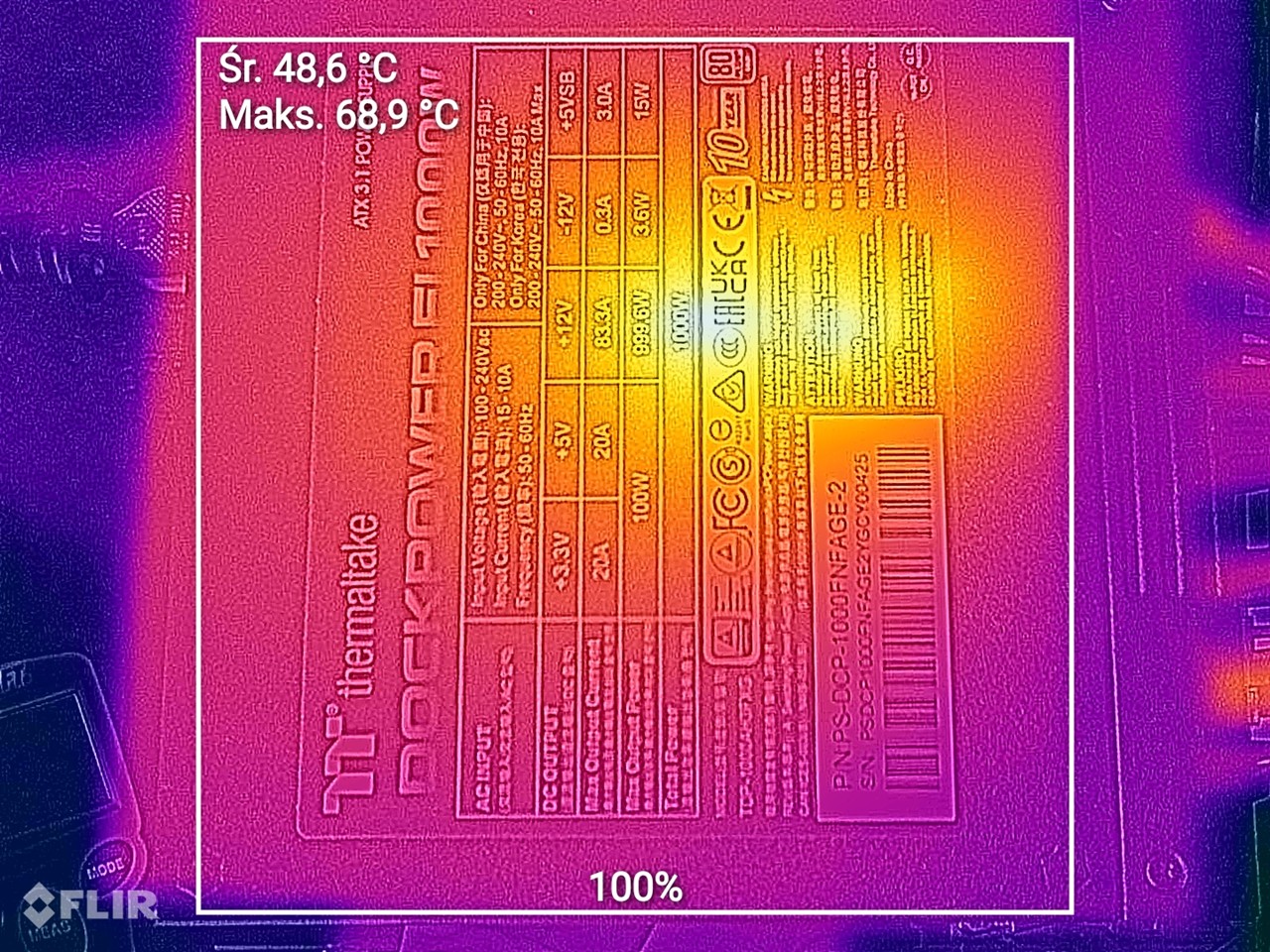

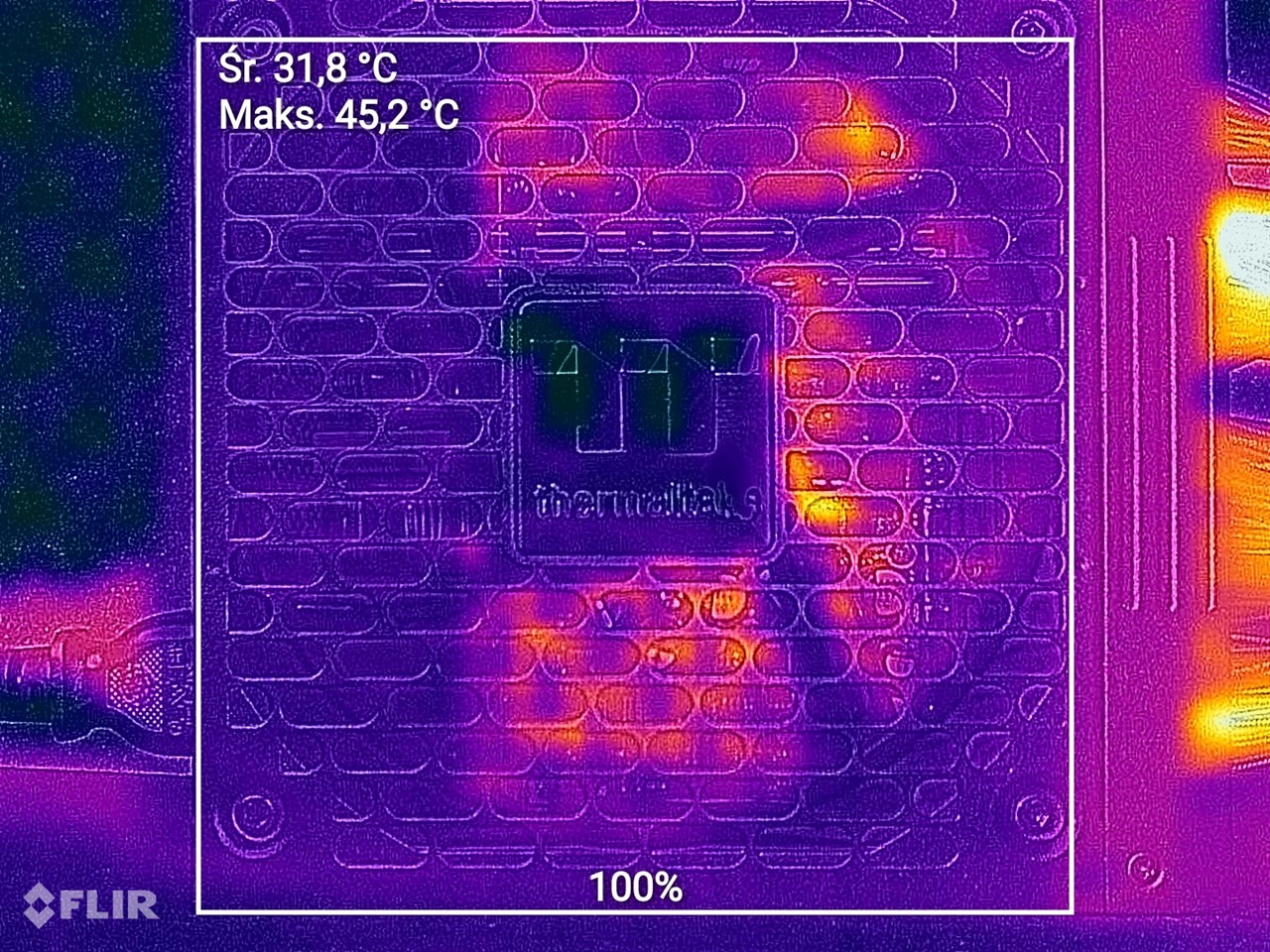

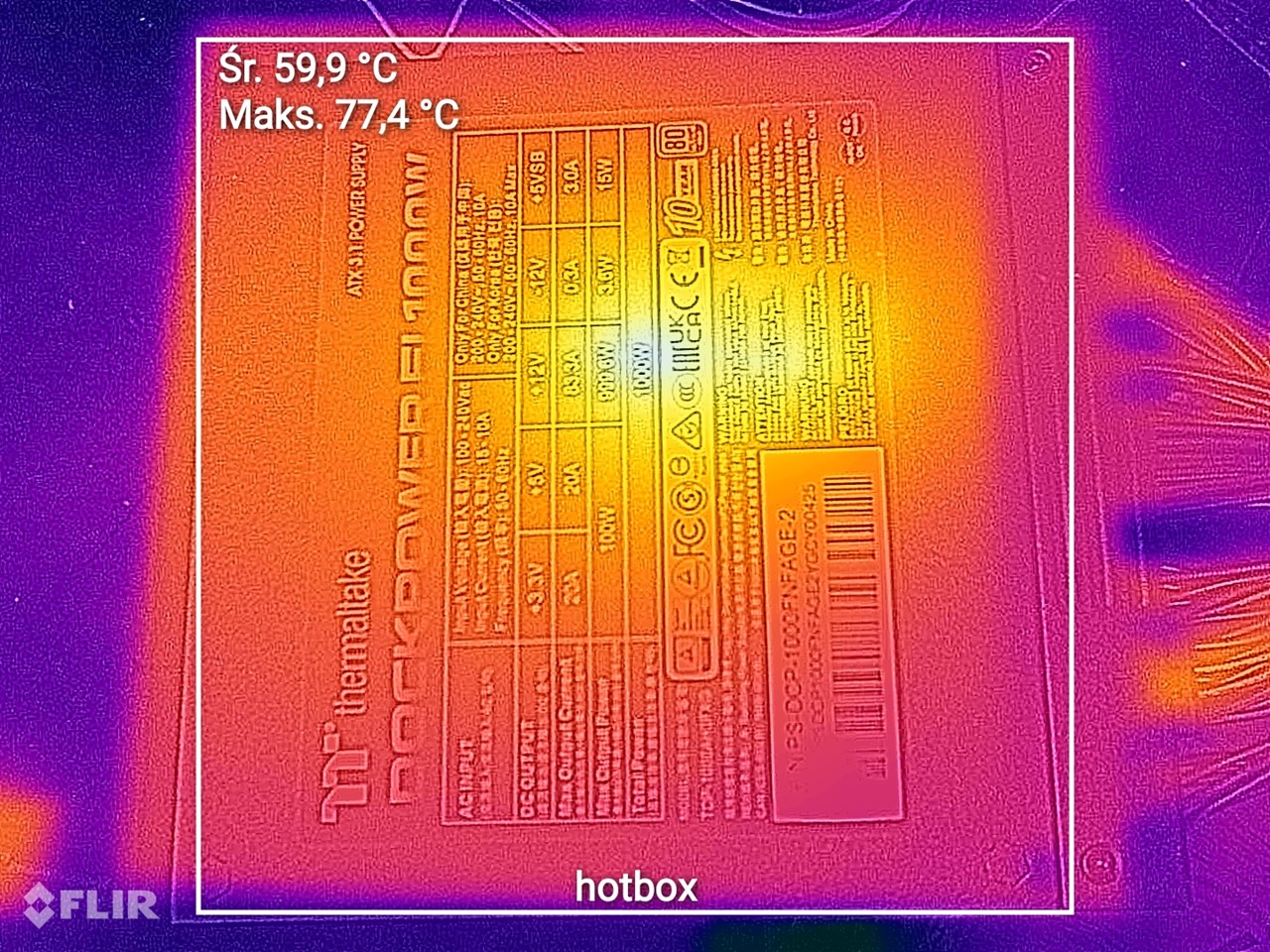

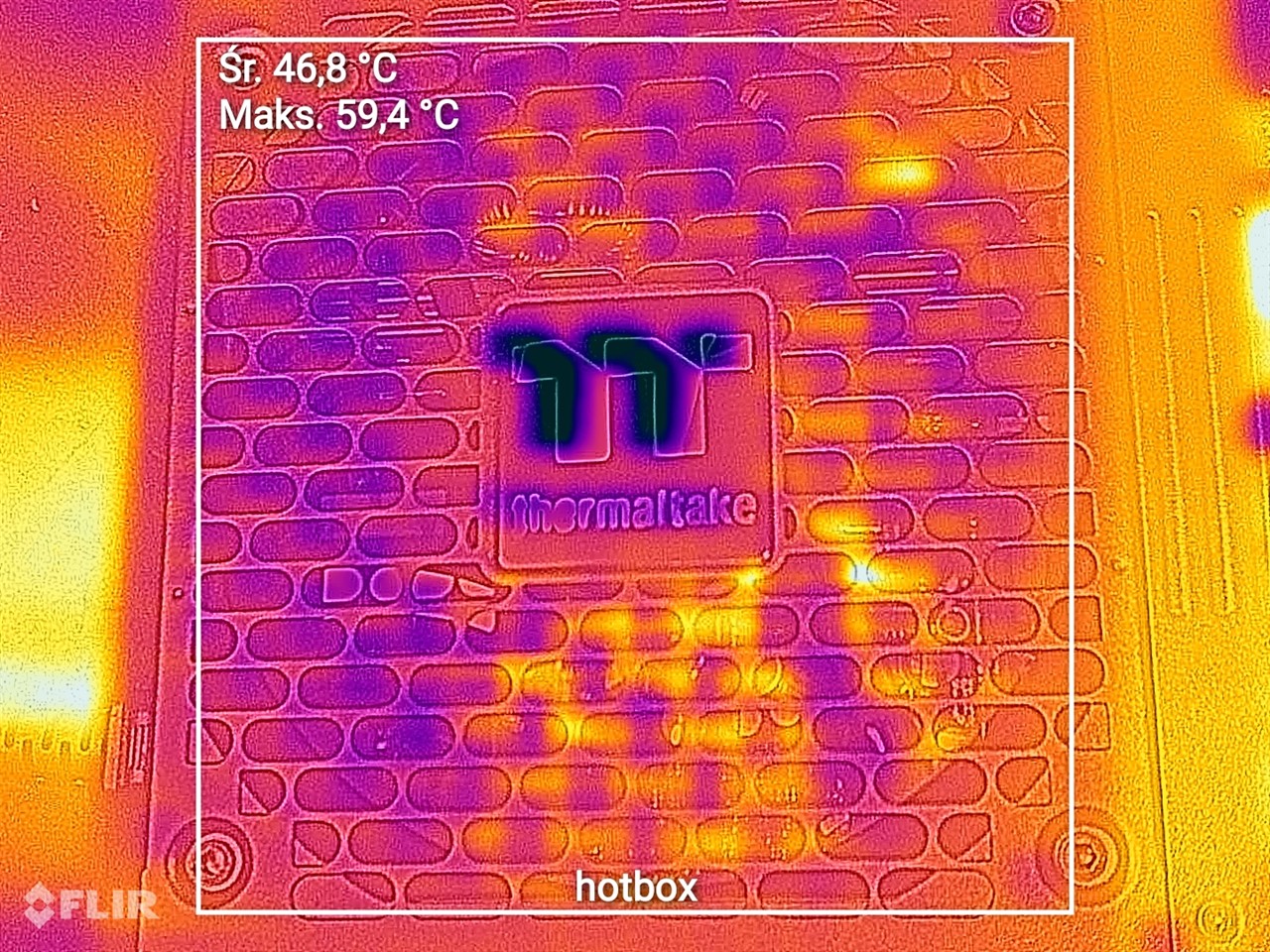

Najwyższe temperatury zarejestrowałem w okolicach sekcji synchronicznego prostownika na stronie wtórnej (do 45,2 °C) i na obudowie za MOSFET-ami (68,9 °C). W hot boxie notujemy wyższe temperatury od strony wentylatora 59,4 °C, natomiast na spodzie obudowy - 77,4 °C.
