Ten zasilacz ma coś, na co powinni wpaść 20 lat temu. Test Thermaltake Dockpower FI 1000 W

Tętnienia napięć

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia mogę dokładnie ocenić jego jakość oraz określić, czy mimo odpowiednich wartości pozostaje ono bezpieczne dla podzespołów komputera. Norma ATX reguluje zakres dopuszczalnych tętnień dla poszczególnych linii napięciowych, a ich przekroczenie może prowadzić do niestabilności systemu, losowych restartów, BSOD-ów lub nawet trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu brana jest pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), wyrażana w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3 dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Tętnienia napięć w Thermaltake Dockpower FI 1000 W utrzymują się na niskim poziomie i w całym zakresie obciążeń pozostają wyraźnie poniżej limitów określonych w specyfikacji ATX. Dla linii +12 V najwyższa zarejestrowana wartość wyniosła 30,7 mV przy obciążeniu 35,26%, co zapewnia bardzo duży zapas względem dopuszczalnego maksimum 120 mV. W przypadku linii +5 V maksymalne tętnienia osiągnęły 25,9 mV przy obciążeniu 20,14%, natomiast dla linii +3,3 V najwyższa wartość wyniosła 26,2 mV przy najniższym obciążeniu (T1). Wszystkie pomiary pozostają więc z dużym zapasem poniżej limitu 50 mV dla linii +3,3 V i +5 V. Wyniki oceniam bardzo dobrze, szczególnie biorąc pod uwagę zastosowanie elektroniki ze średniej półki.

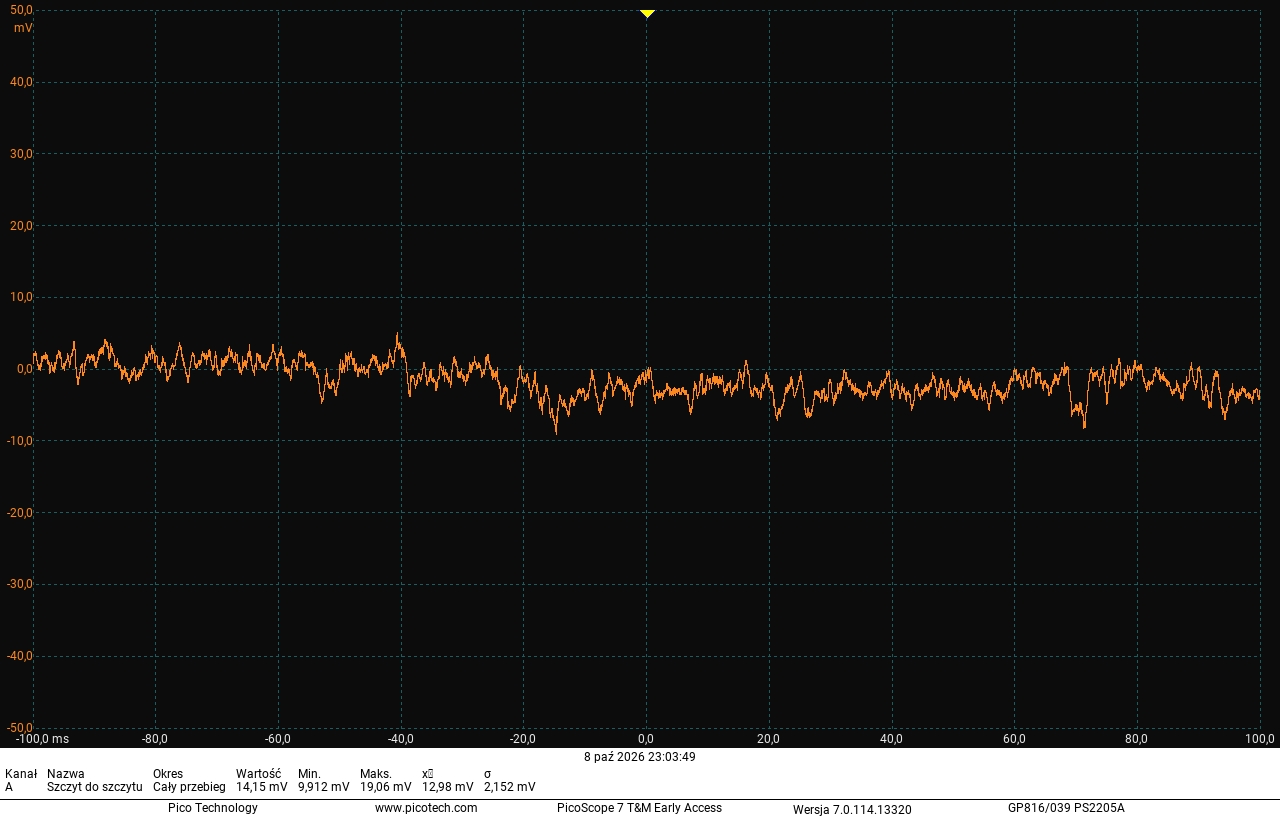

Linia 3,3 V, test T6, 100% obciążenia

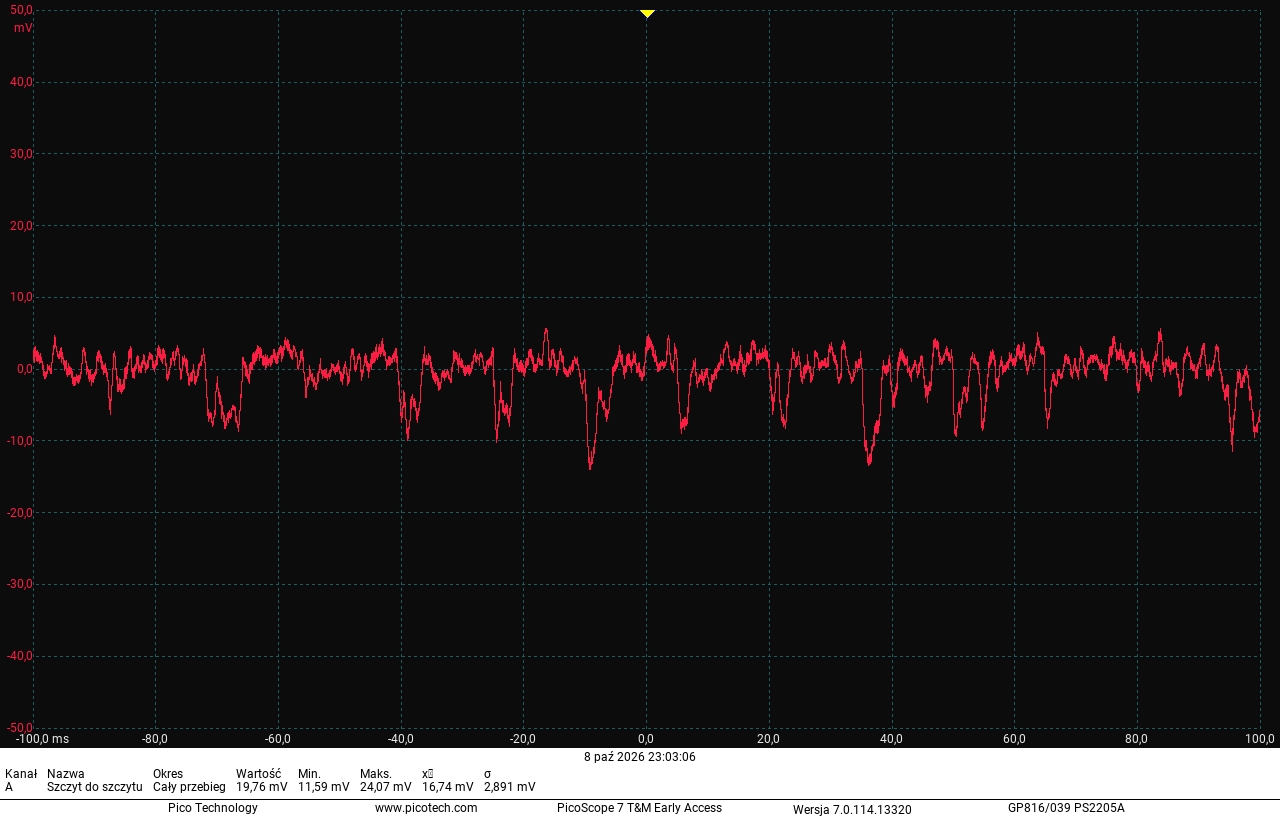

Linia 5 V, test T6, 100% obciążenia

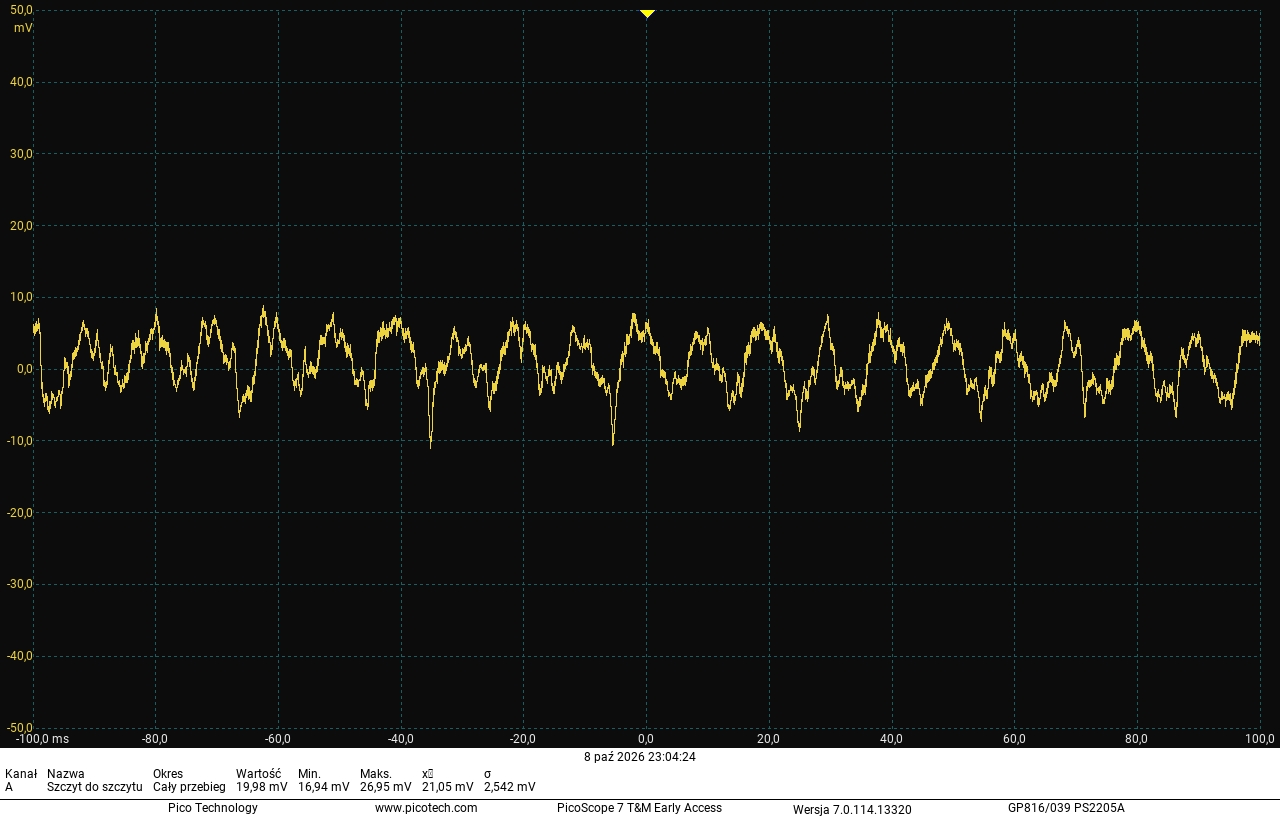

Linia 12 V, test T6, 100% obciążenia

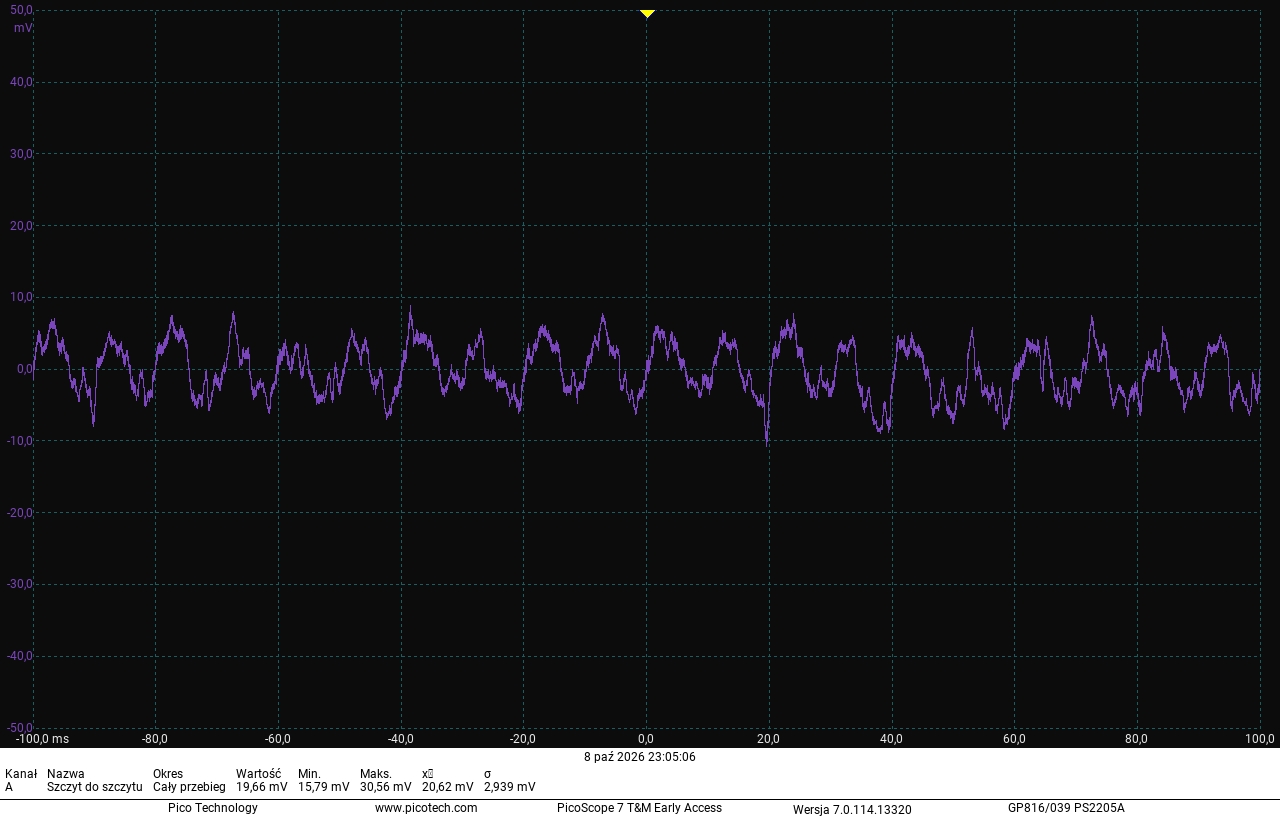

Linia 12 V, test 100% obciążenia w hot box
