Test Armac Office On-Line PF1 2000VA LCD – solidny UPS z ochroną przed kurzem

Budowa

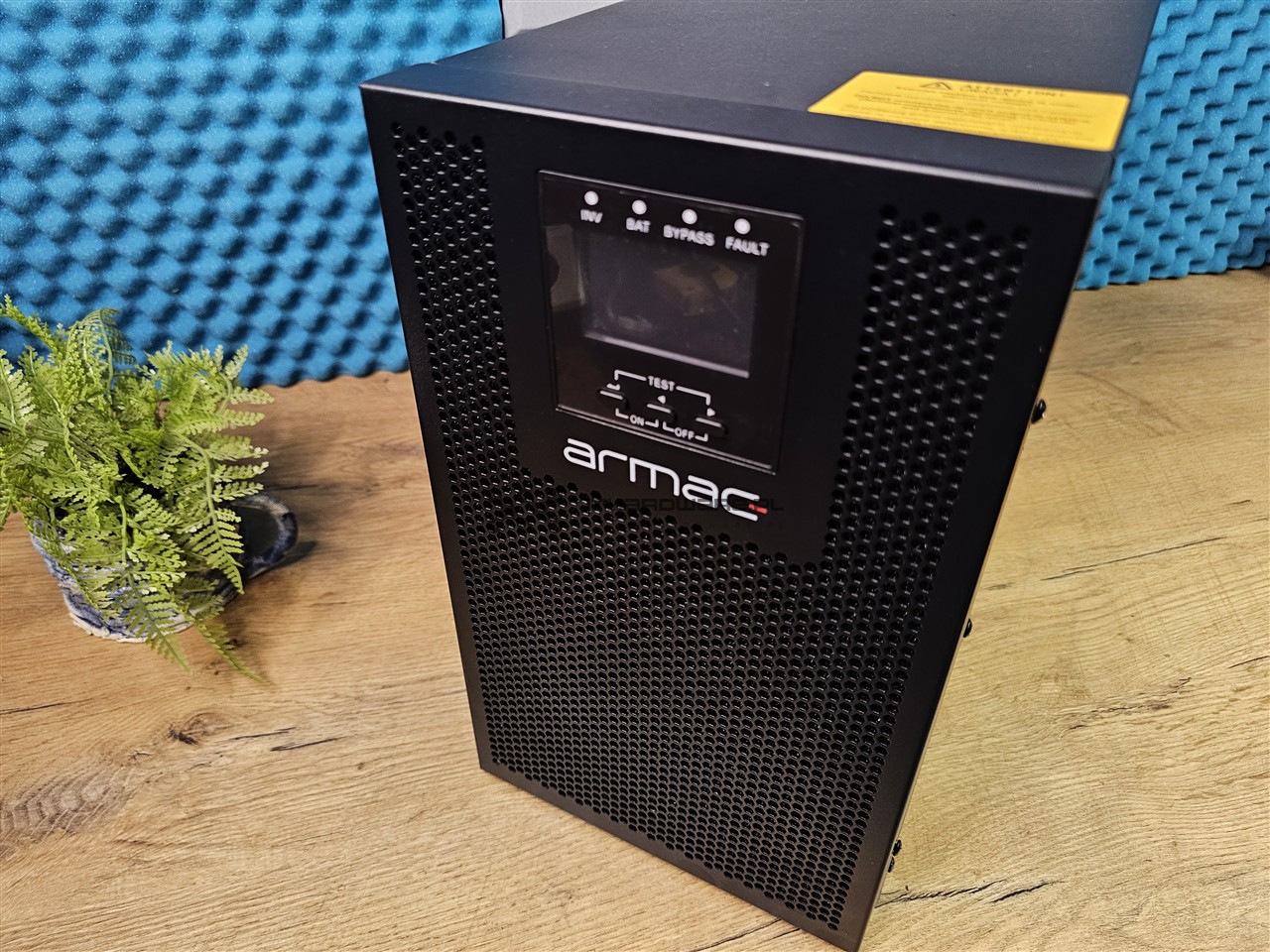

UPS Armac Office On-line PF1 Dust-Free 2000 VA to urządzenie w obudowie typu tower o wymiarach 421 × 190 × 327 mm i wadze około 20,2 kg. Obudowa jest solidna, wykonana z lakierowanej proszkowo blachy stalowej. Na froncie znalazł się demontowalny panel z wymiennym filtrem przeciwkurzowym, który można regularnie czyścić.

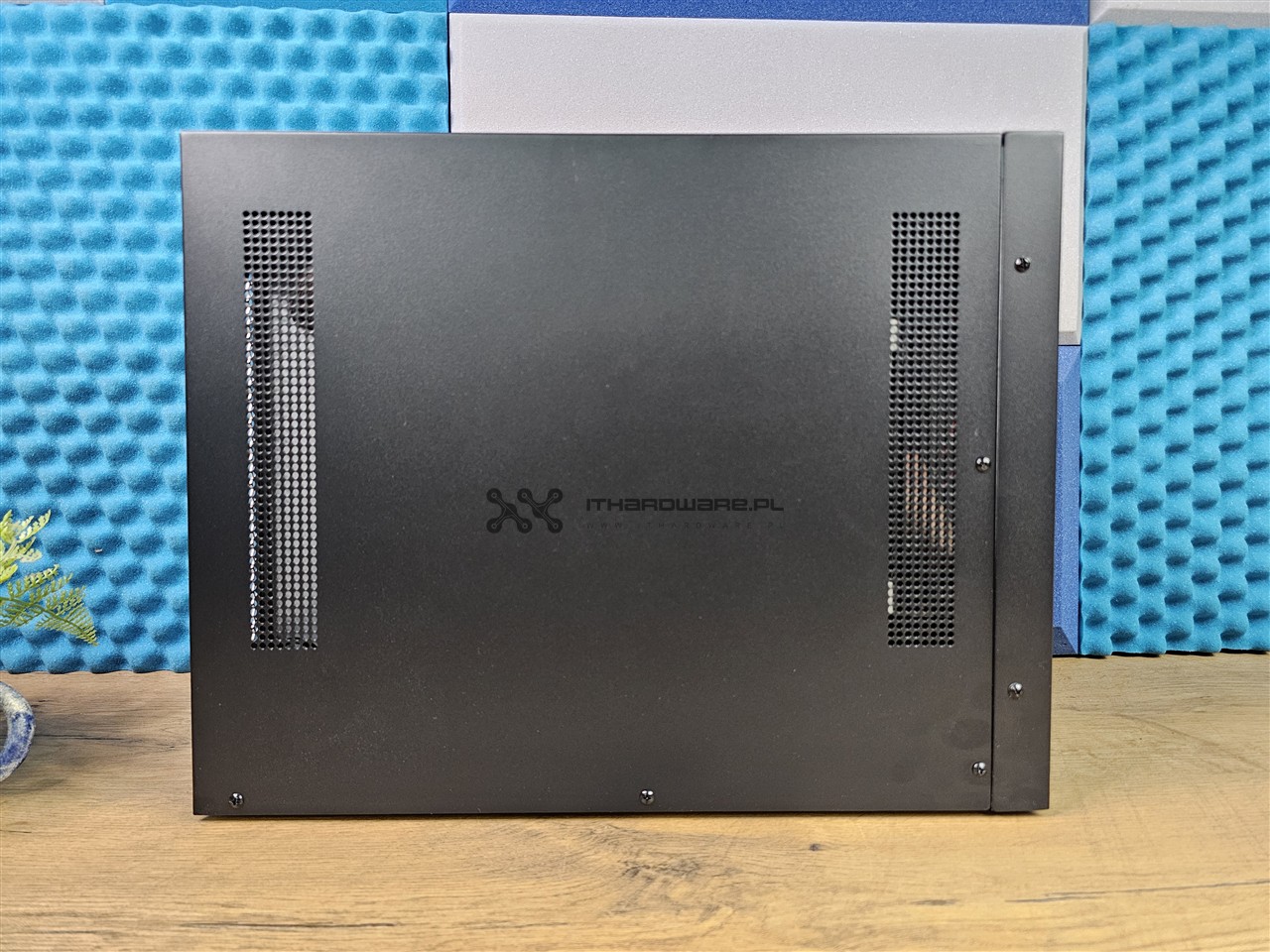

Powyżej umieszczono monochromatyczny wyświetlacz LCD podświetlany na biało, informujący o parametrach pracy i stanie baterii, a pod nim trzy przyciski do obsługi menu, nad ekranem mamy cztery diody LED sygnalizujące tryb pracy zasilacza lub błąd. Boczne panele mają dodatkowe perforacje wentylacyjne, a po ich zdjęciu uzyskujemy dostęp do akumulatorów VRLA.



Panel złącz i gniazd

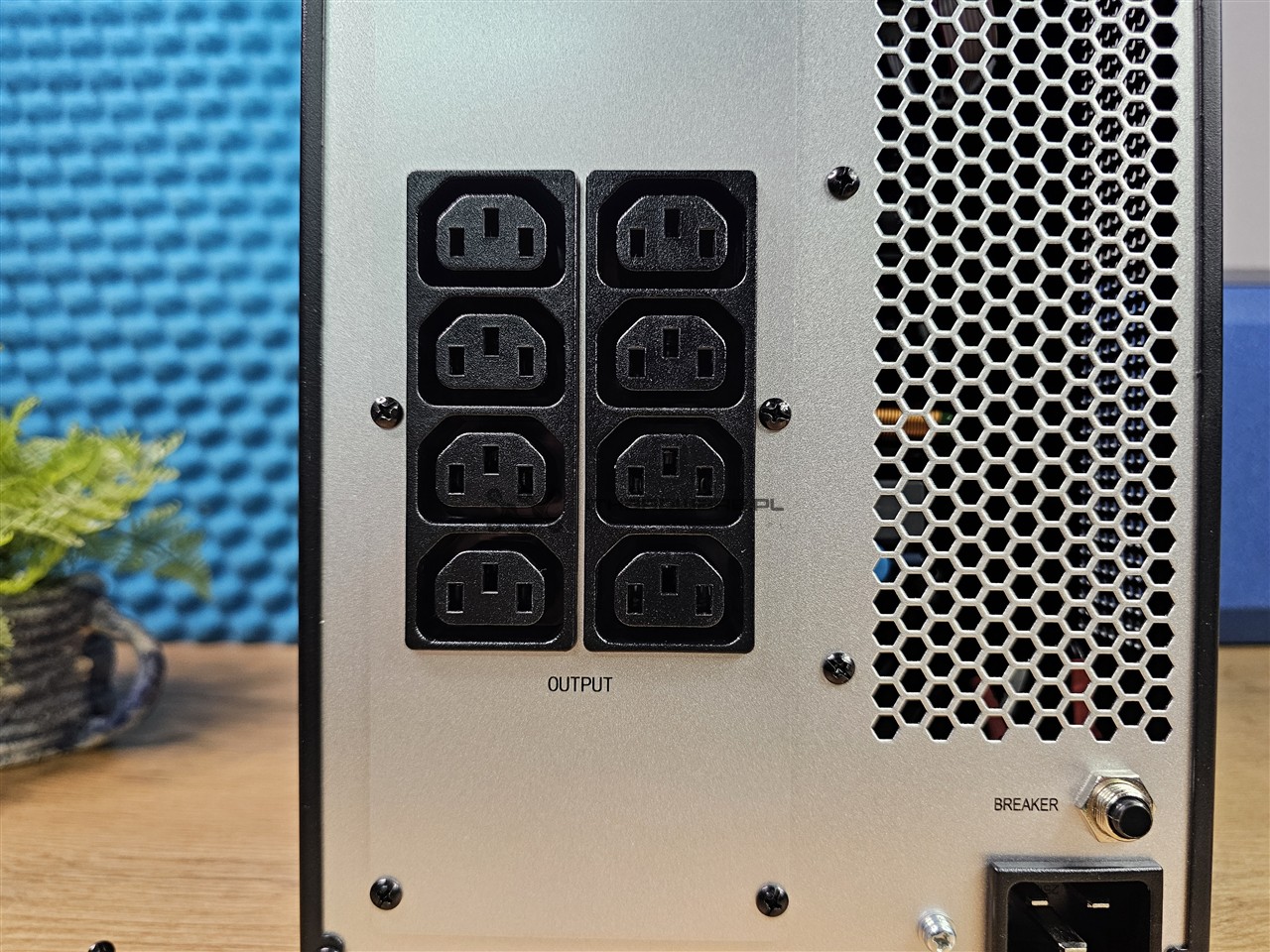

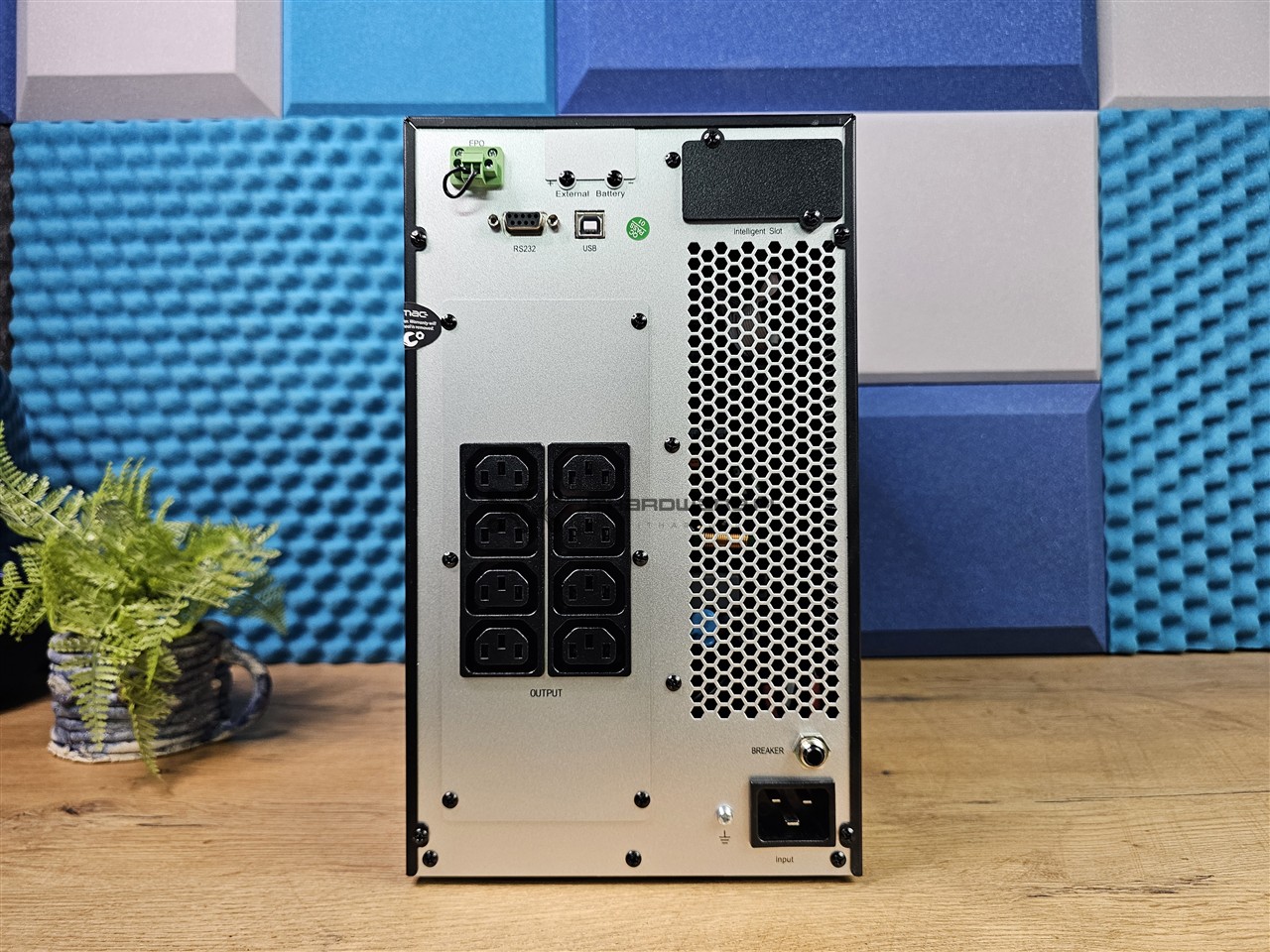

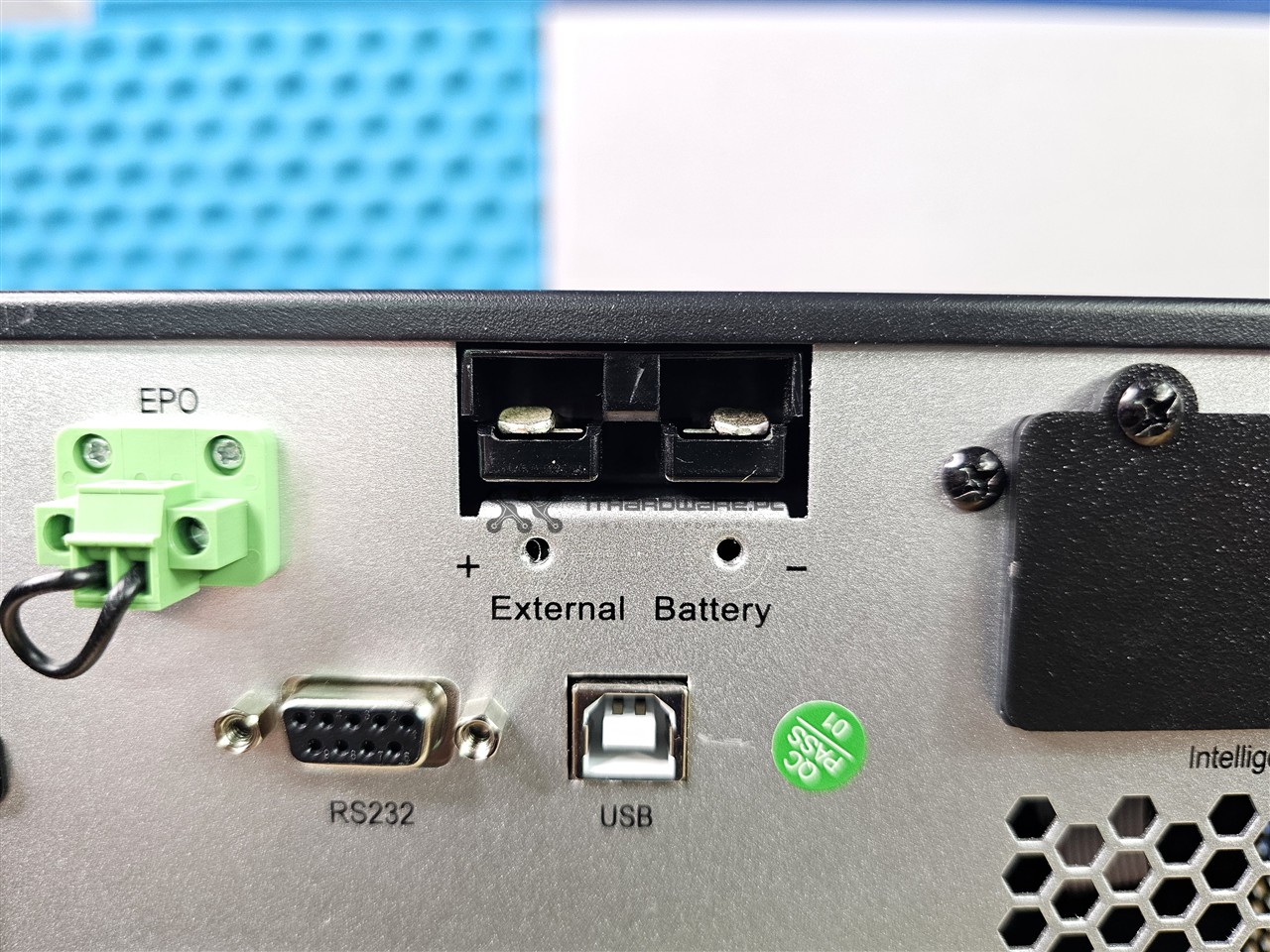

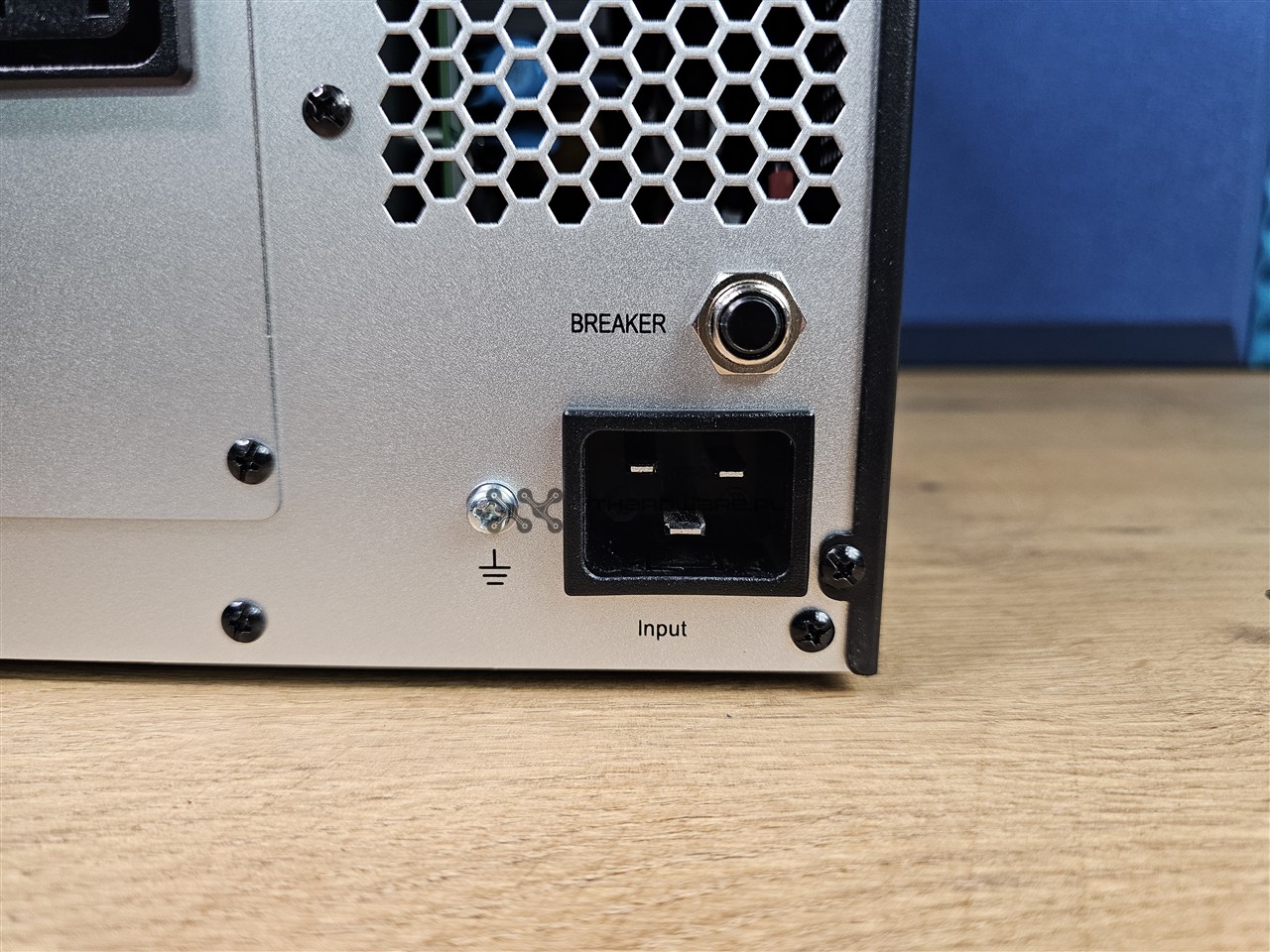

Na tylnym panelu producent przewidział osiem wyjść IEC 320 C13 oraz wejście zasilania IEC 320 C20 zabezpieczone automatycznym bezpiecznikiem. Nad gniazdami znajdują się dwie kratki wentylacyjne chłodzenia elektroniki zasilacza. W górnej części panelu ulokowano porty USB i RS232, a także złącze awaryjnego wyłącznika EPO. Obok znalazł się terminal do podłączenia zewnętrznego pakietu baterii oraz slot rozszerzeń (Intelligent Slot) – umożliwiający instalację dodatkowych kart, np. SNMP do monitorowania przez sieć.

Po zdjęciu bocznego panelu dostępny jest pakiet sześciu akumulatorów 12 V / 9 Ah AGM/VRLA, połączonych w zestaw 72 V. Konstrukcja przewiduje prostą wymianę baterii, a producent zastosował uporządkowane okablowanie i łatwy dostęp serwisowy.

Tryby pracy

• Line – praca online (double conversion). Odbiorniki są zasilane przez falownik, a akumulatory utrzymywane w stanie pełnego naładowania. Czas przełączenia przy zakłóceniach: 0 ms.

• Bateryjny – zasilanie odbiorników z energii zgromadzonej w akumulatorach, uruchamiane automatycznie w przypadku zaniku sieci.

• By-pass – napięcie z sieci przekazywane jest bezpośrednio do odbiorników, z pominięciem falownika. Czas przełączenia: poniżej 10 ms. Nie zaleca się stosować tego trybu przy urządzeniach wrażliwych.

• Cold Start – funkcja zimnego startu umożliwia uruchomienie UPS-a i zasilanie odbiorników bez obecności napięcia w sieci, jedynie z akumulatorów.

Oszczędzanie energii – tryb By-pass

UPS Armac PF1 Dust-Free posiada tryb By-pass, który dodatkowo pomija falownik, co pozwala osiągnąć najwyższą sprawność, ale ogranicza filtrację zakłóceń i nie jest zalecany dla krytycznych obciążeń, a przy zakłóceniu na wejściu zasilacz się wyłącza.
