Analiza wnętrza

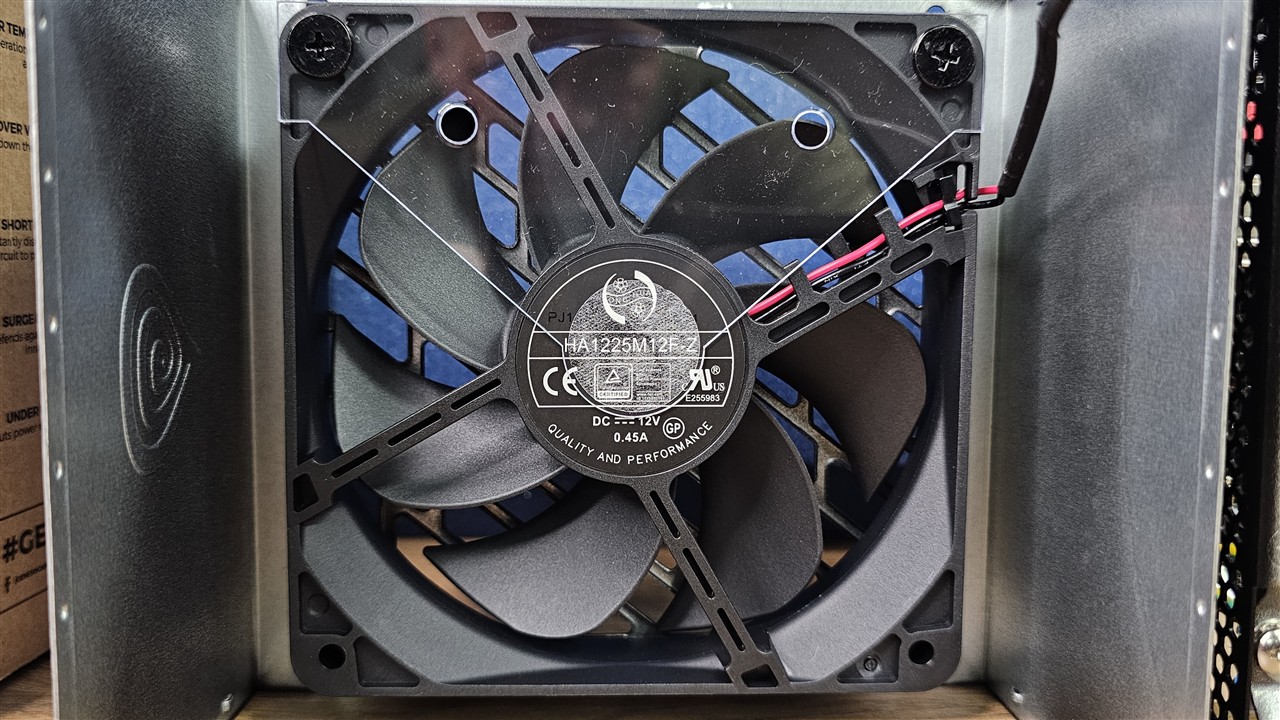

Za chłodzenie elektroniki odpowiada wentylator dobry wentylator HA1225M12F-Z o średnicy 120 mm z łożyskiem FDB. Wentylator pracuje w trybie ciągłym.
Genesis Nihon 750NM bazuje na platformie Helly. Producent zastosował topologię półmodstkową + DC/DC. Ponieważ jest to konstrukcja ze stałym okablowaniem, wiązki przewodów wyprowadzono bezpośrednio z PCB, bez osobnej płytki modularnej.

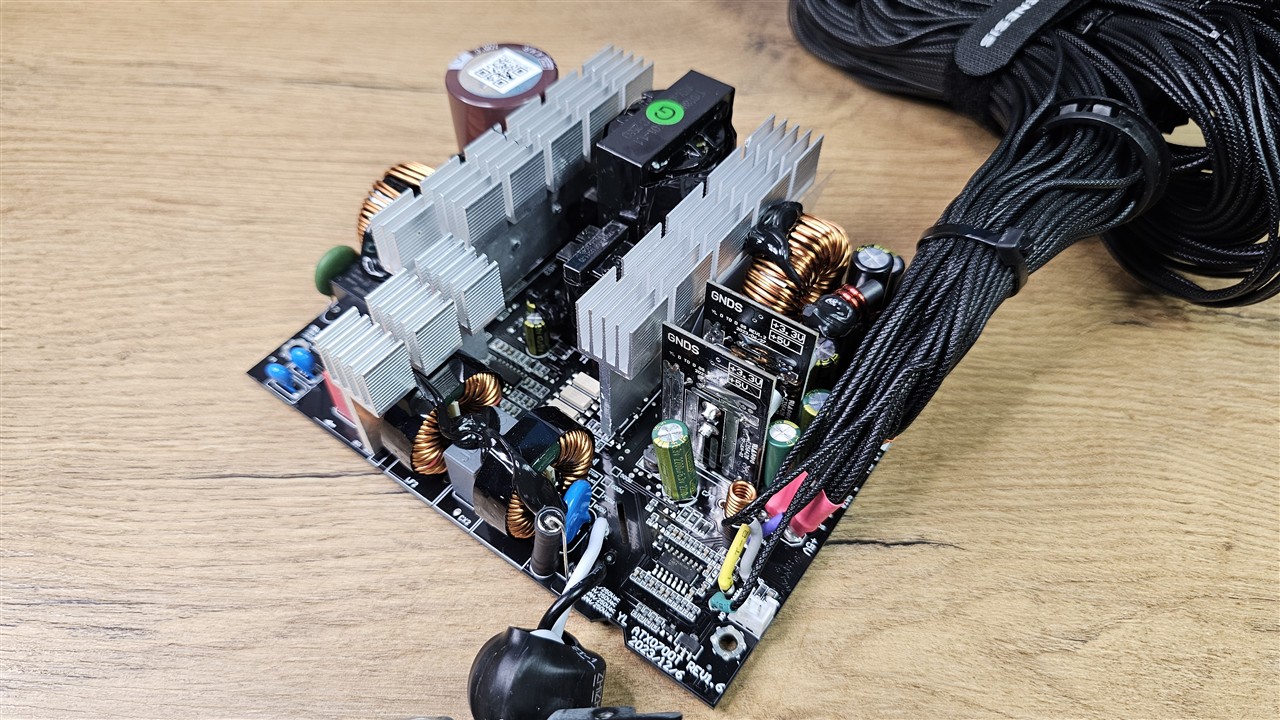

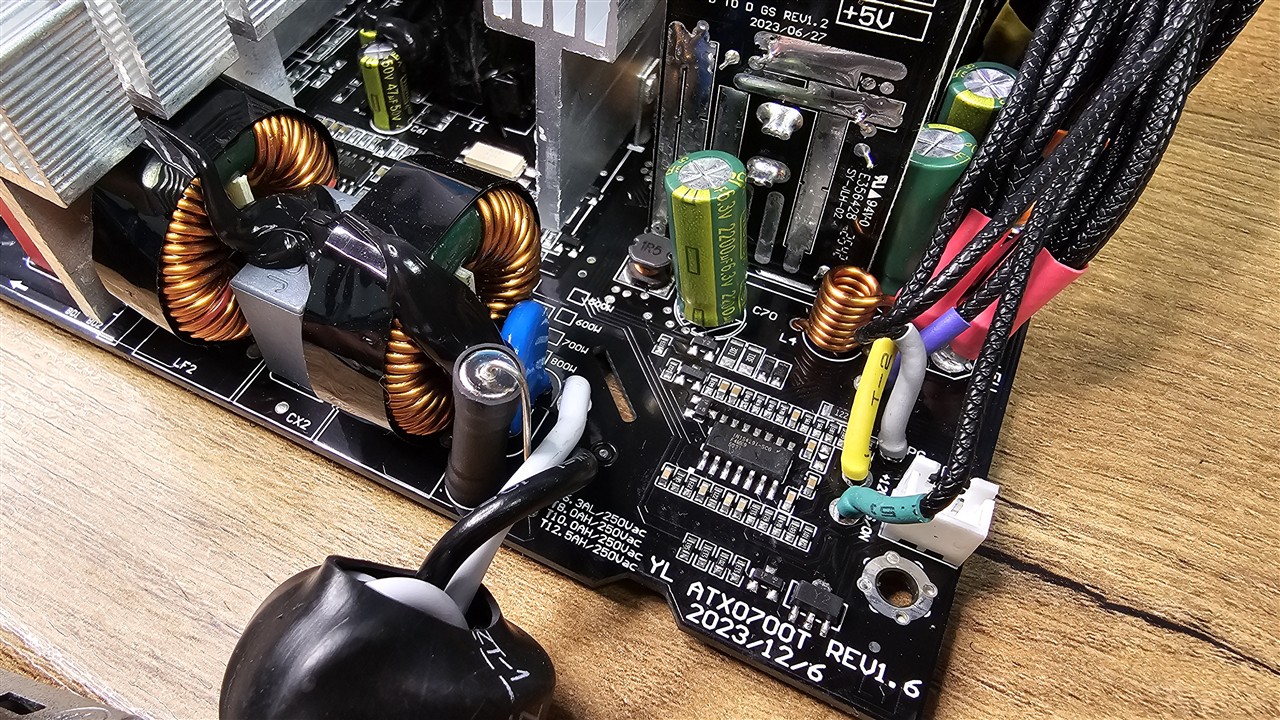

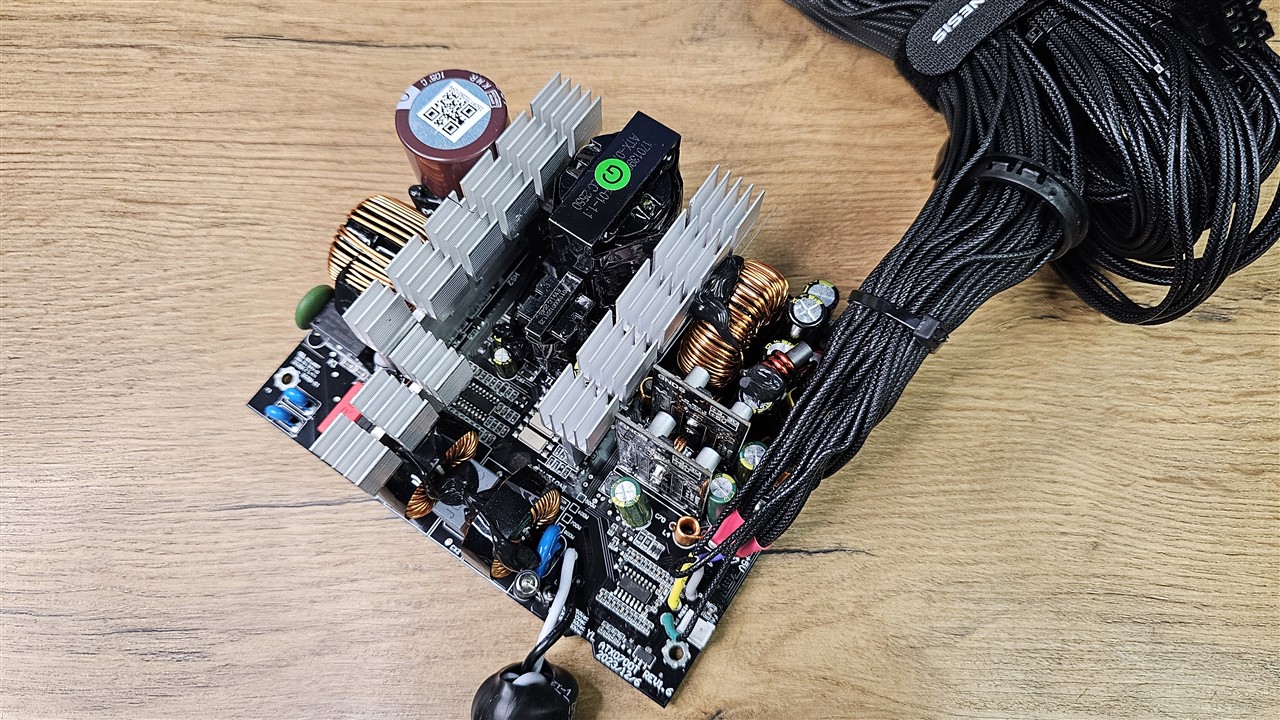

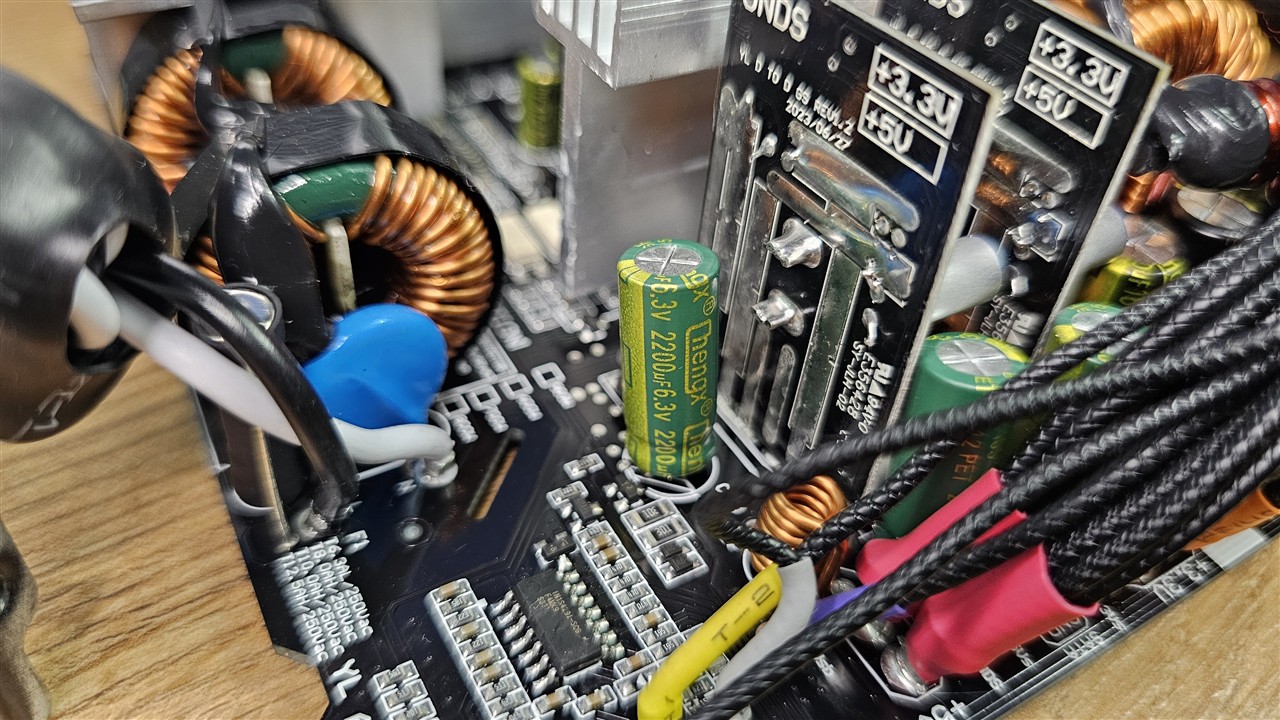

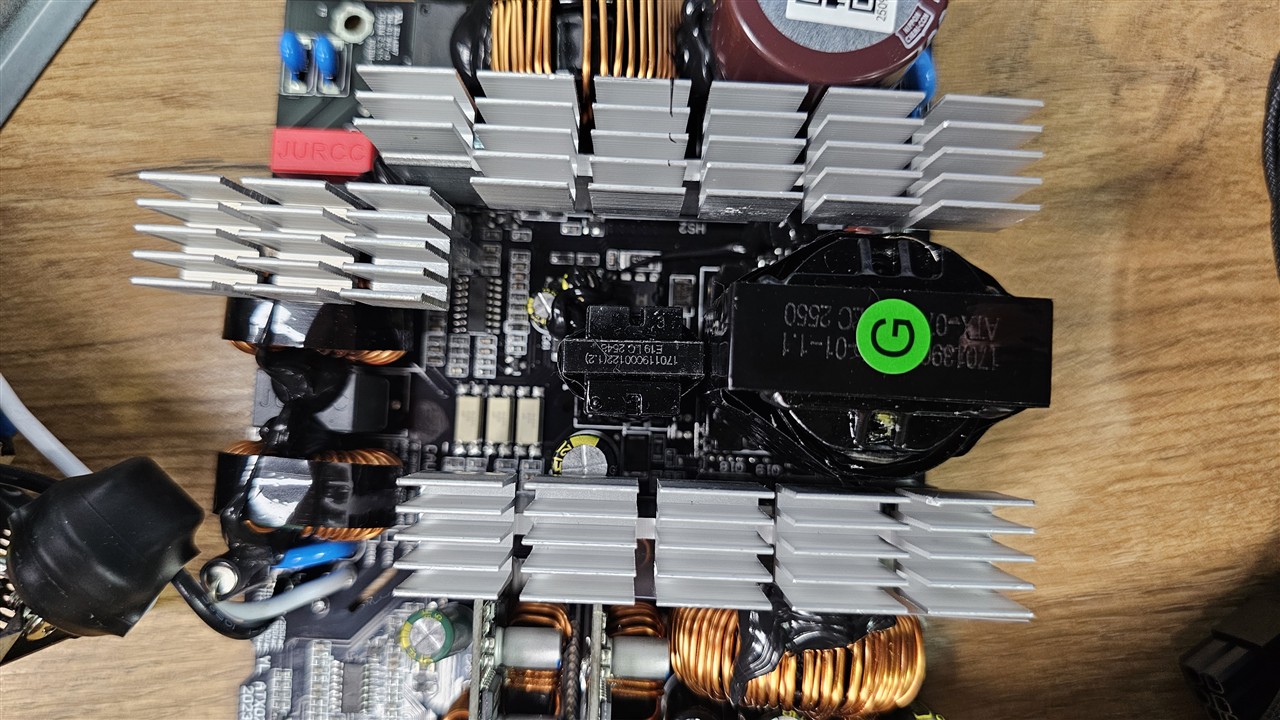

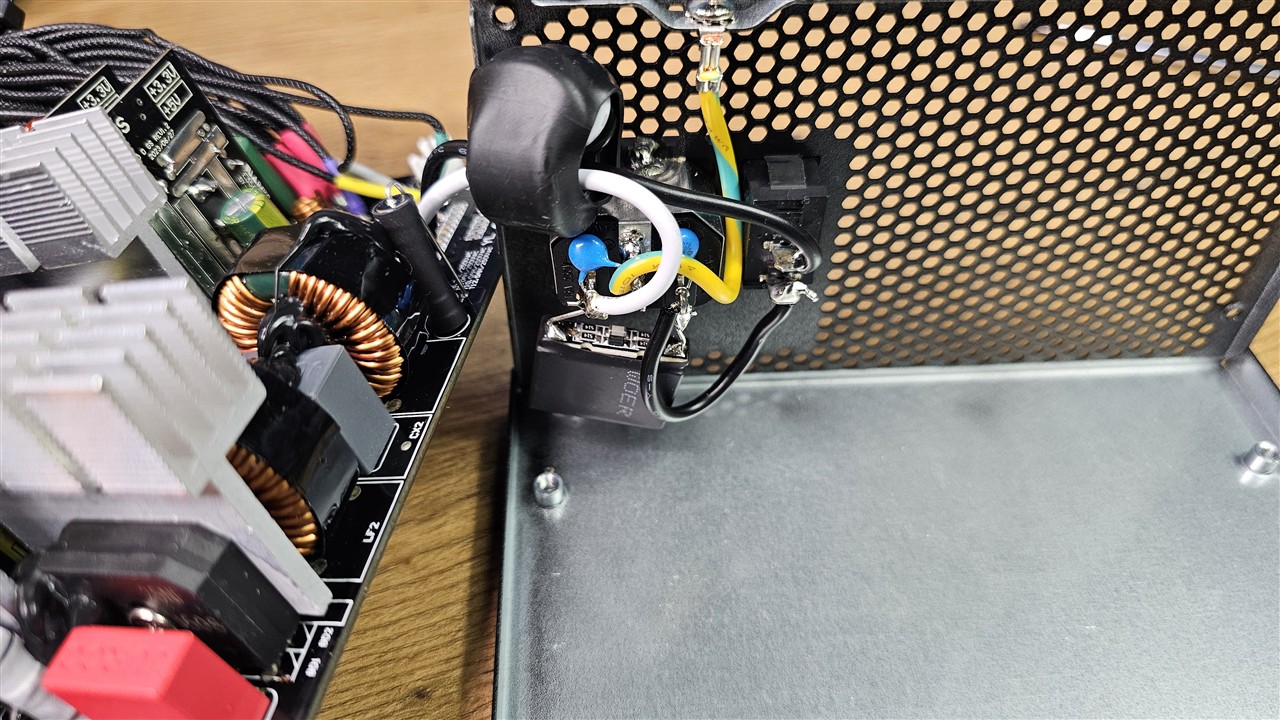

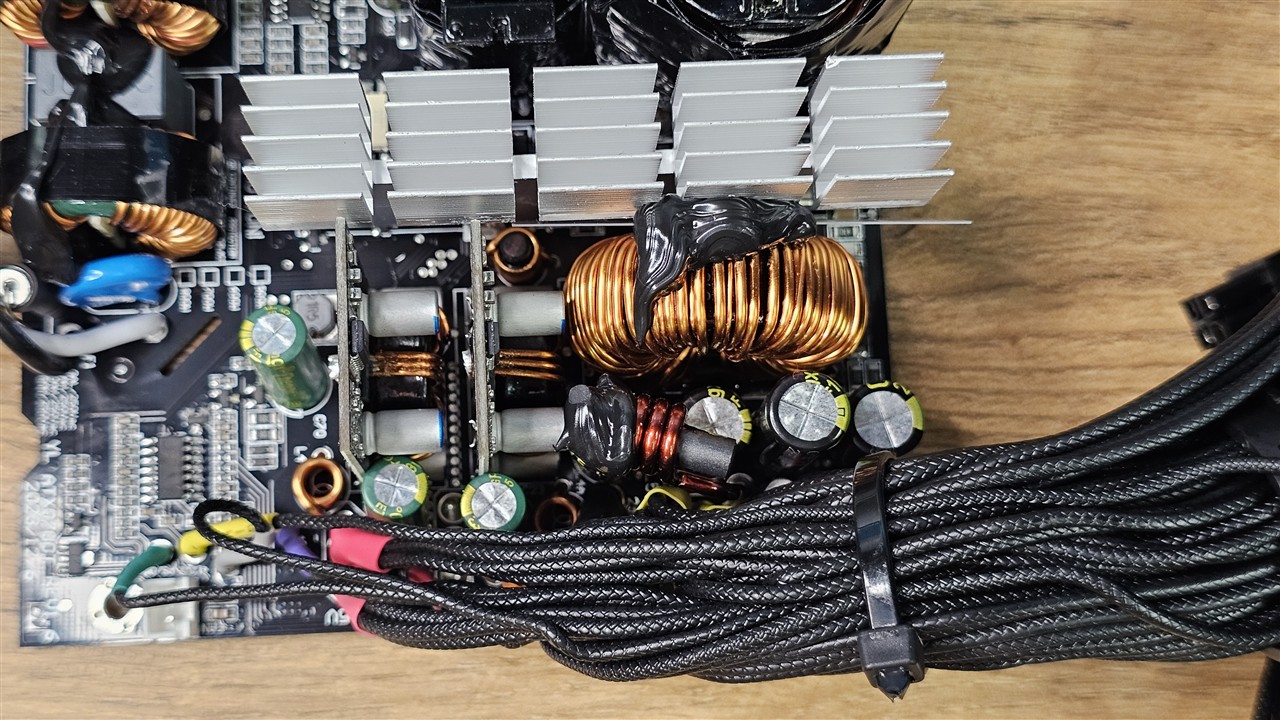

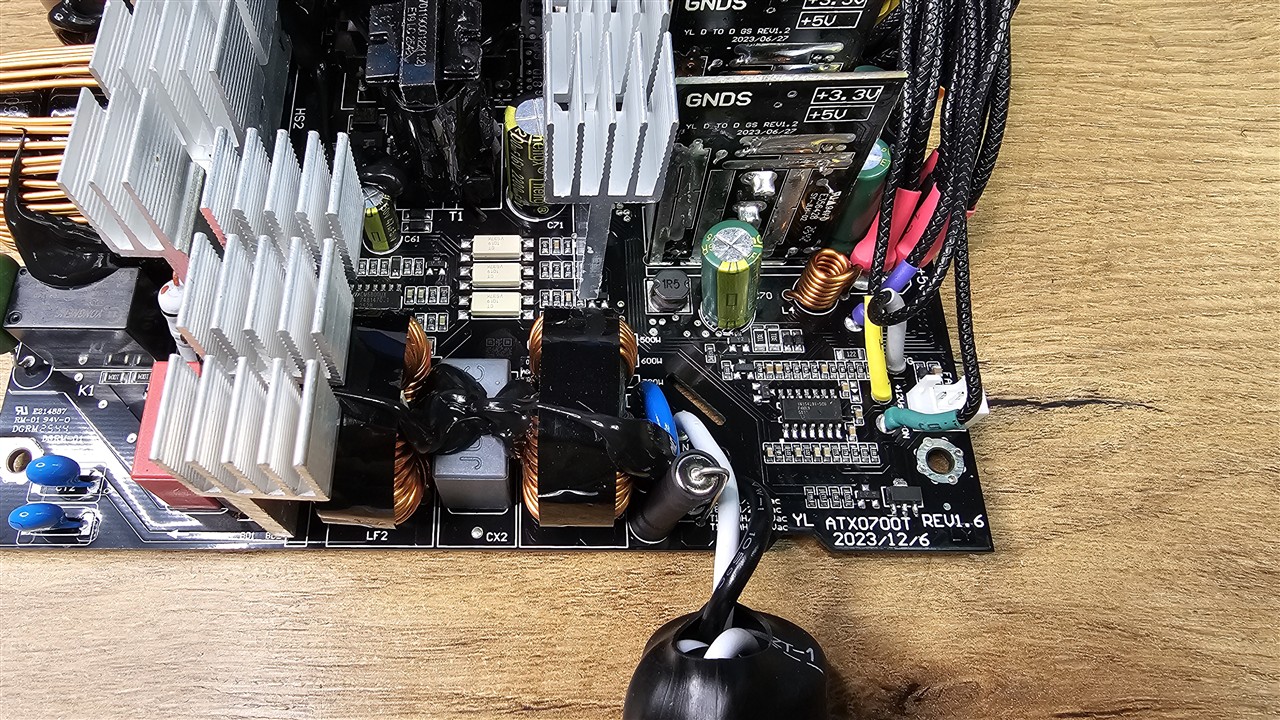

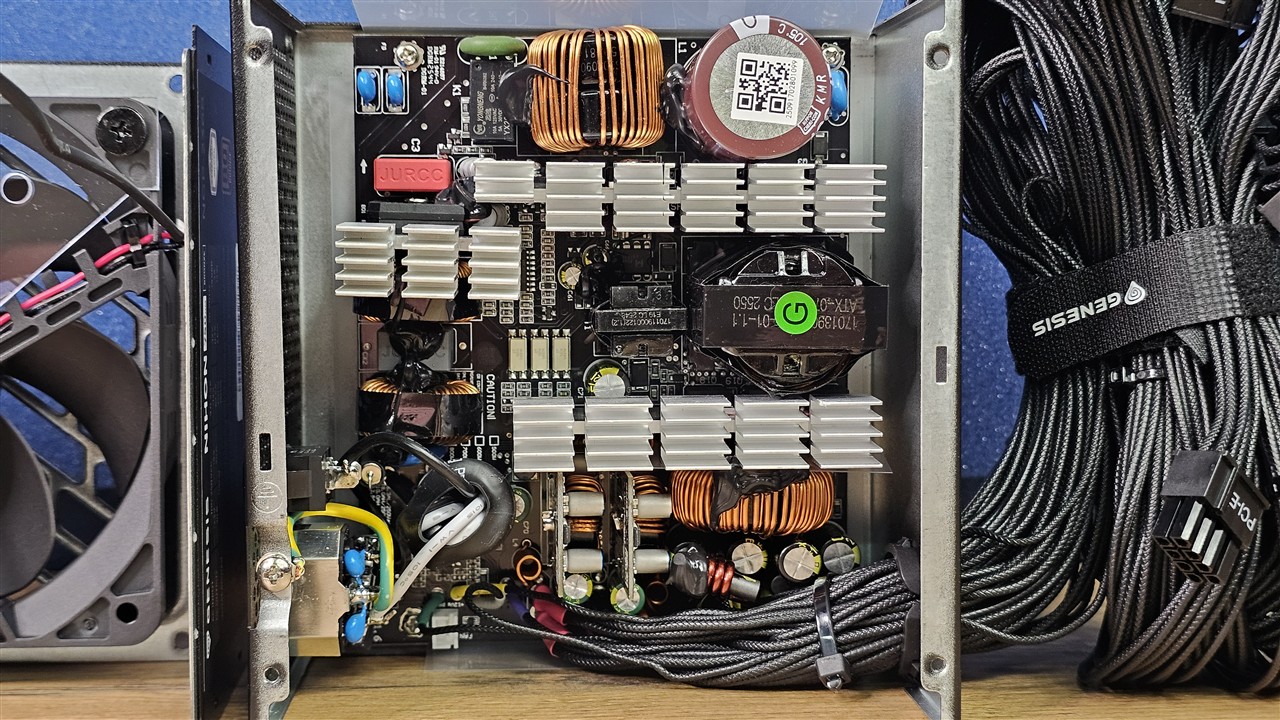

Analizując rozmieszczenie elementów, na wejściu znajdziemy sekcję filtracji EMI zaczynającą się już na wtyku AC, dalej układ APFC, główny kondensator, transformator oraz stronę wtórną z przetwornicami DC-DC dla napięć +3,3 V i +5 V. Elementy mocy chłodzone są przez kilka aluminiowych radiatorów. Na stronie pierwotnej zastosowano japoński kondensator główny NCC, czyli Nippon Chemi-Con, przystosowany do pracy w temperaturze do 105 °C. W tej klasie cenowej jest to ważny wyróżnik, bo wiele tanich konstrukcji opiera się na mniej rozpoznawalnych kondensatorach głównych.
Lista komponentów pokazuje, że Genesis zastosował platformę Helly z topologią półmostka, synchronicznym prostowaniem linii +12 V oraz przetwornicami DC-DC dla napięć +3,3 V i +5 V. Po stronie pierwotnej mamy rozbudowany filtr EMI, termistor NTC z przekaźnikiem, dwa mostki prostownicze GBU1508, tranzystory APFC i sekcji kluczowania FuXin Semiconductor oraz japoński kondensator główny Nippon Chemi-Con KMR. Strona wtórna korzysta z tranzystorów Oriental Semi dla linii +12 V, przetwornic DC-DC opartych na elementach XSEMI i Rectron oraz kondensatorów ChengX i polimerowych Beryl. Nie jest to zestaw komponentów z najwyższej półki, ale jak na budżetowy zasilacz ATX 3.1 za 279 zł wygląda rozsądnie, szczególnie ze względu na topologię, japoński kondensator główny oraz pełny układ DC-DC. Pełna identyfikacja półprzewodników i kontrolerów znajduje się w tabeli poniżej.
Strona pierwotna:
Strona wtórna:
|
Genesis Nihon 750NM |
|
|---|---|
| Producent OEM | Helly |
| Topologia | półmostek + SR + DC-DC |
| Strona pierwotna | |
| Filtr EMI | 2x kondensator Y, 2x kondensator X, 2x cewka CM, 1x warystor MOV |

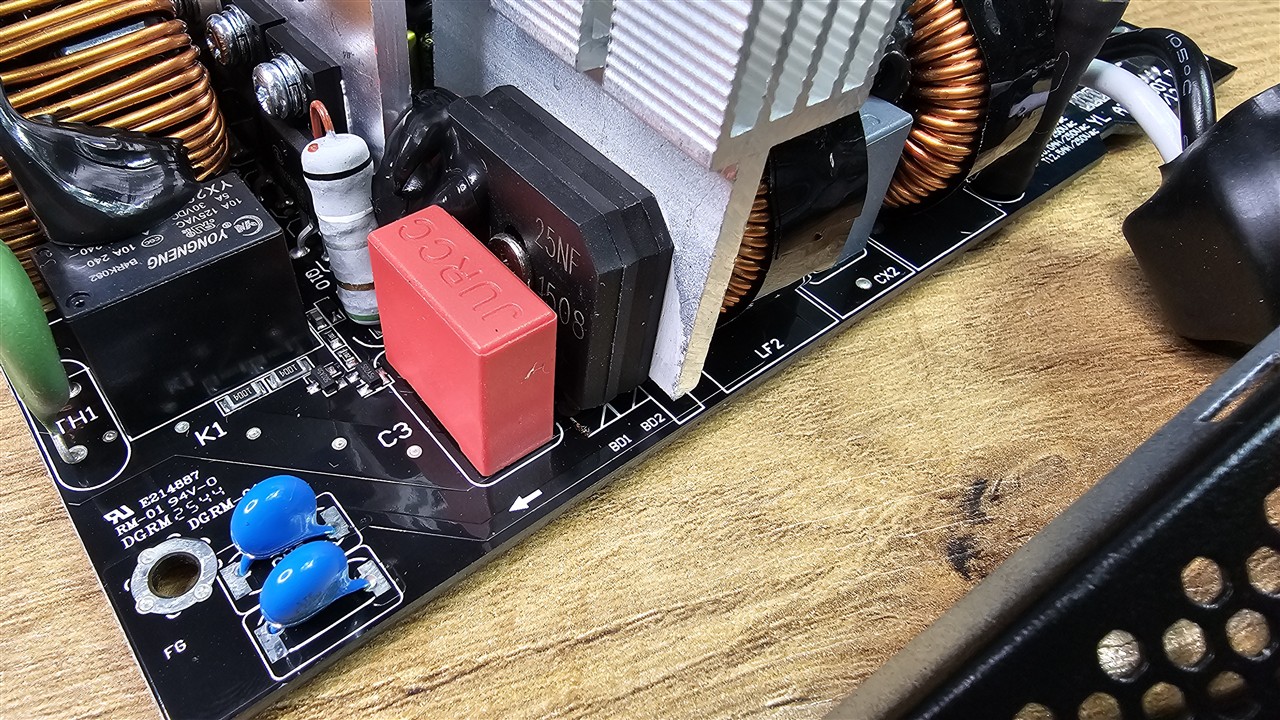

| Zabezpieczenie przed prądami rozruchowymi | 1x termistor NTC + przekaźnik |
| Prostowanie | 2x GBU1508 (800 V, 10 A @ 100 °C) |

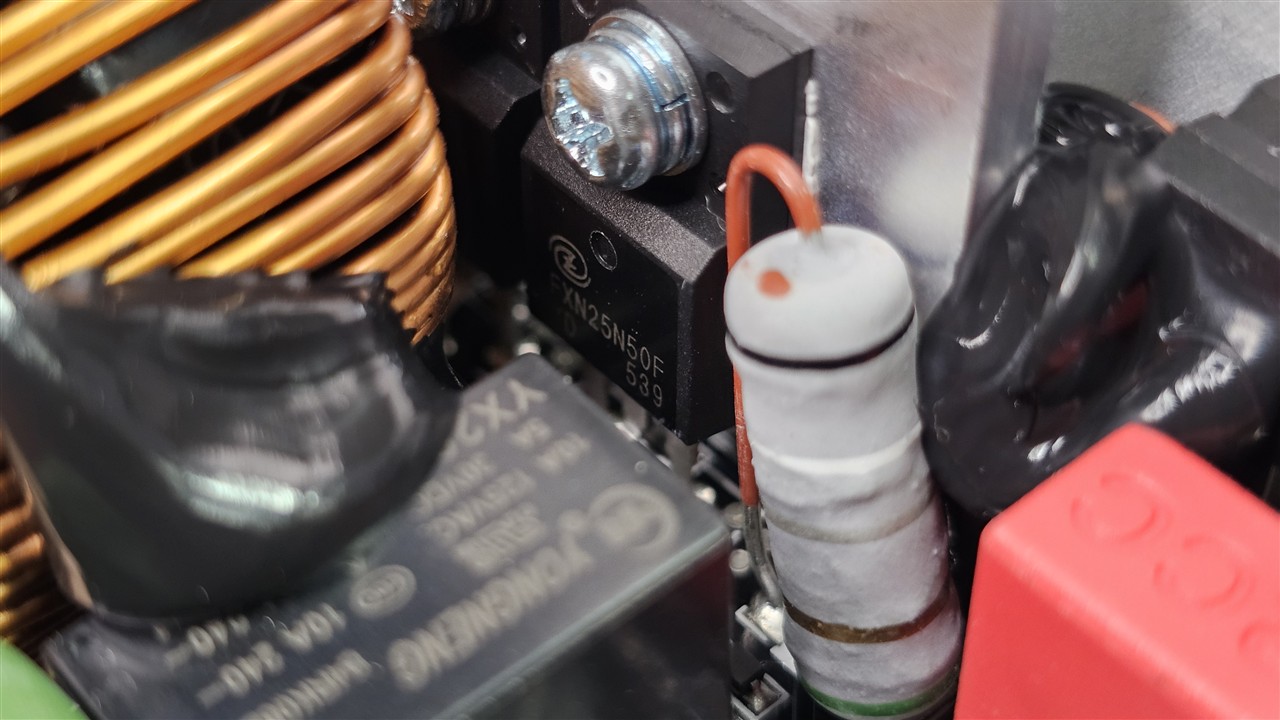

| Tranzystory APFC | 2x FuXin Semiconductor FXN25N50F (500 V, 13,7 A @ 100 °C, Rds(on): 260 mΩ) |
| Dioda podnosząca napięcie APFC | 1x WeEn Semiconductors BYC15X-600P (600 V, 15 A @ 150 °C) |

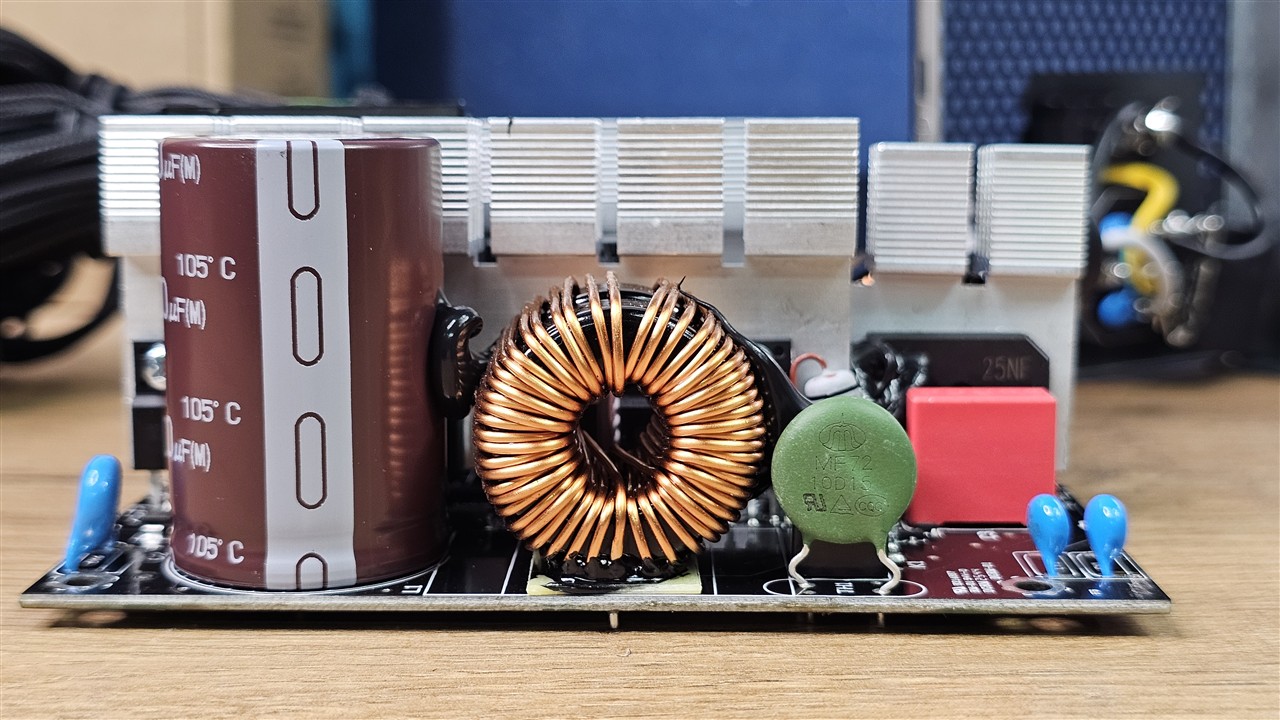

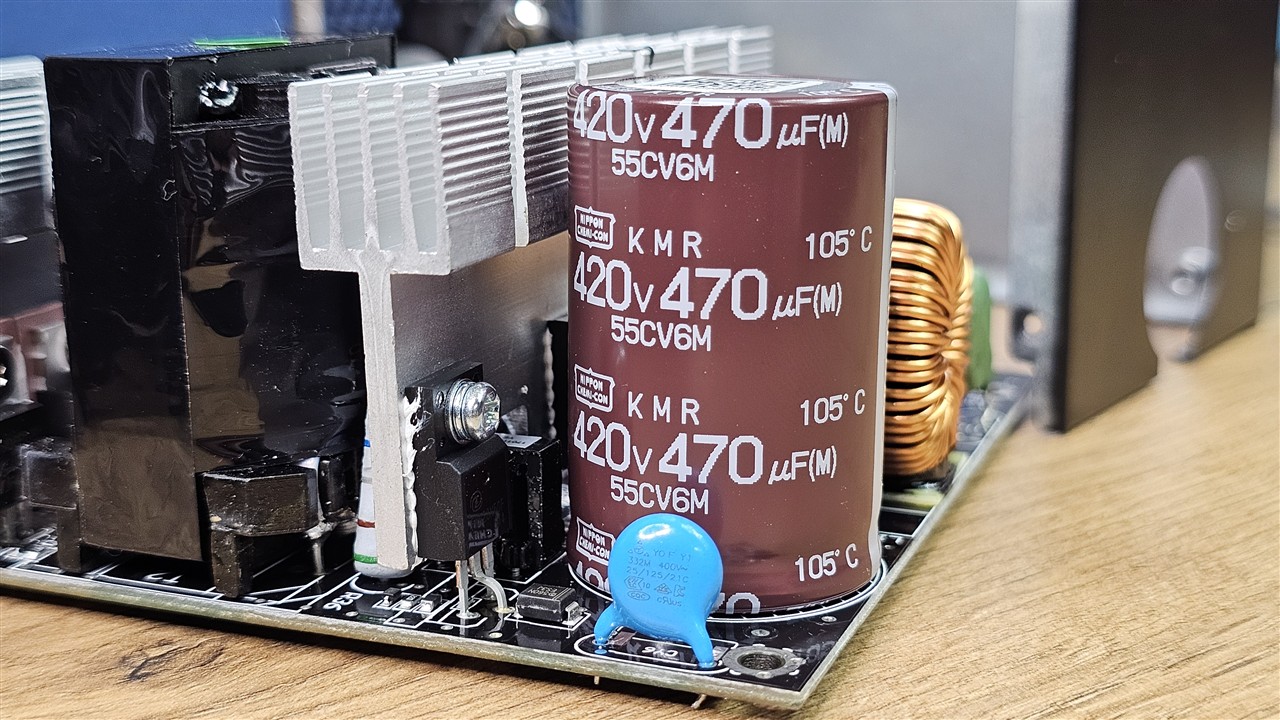

| Kondensatory główne | 1x Nippon Chemi-Con (420 V, 470 uF, 2000 h @ 105 °C, KMR) |
| Sekcja kluczowania | 2x FuXin Semiconductor FXN28N50F (500 V, 16,7 A @ 100 °C, Rds(on): 200 mΩ) |

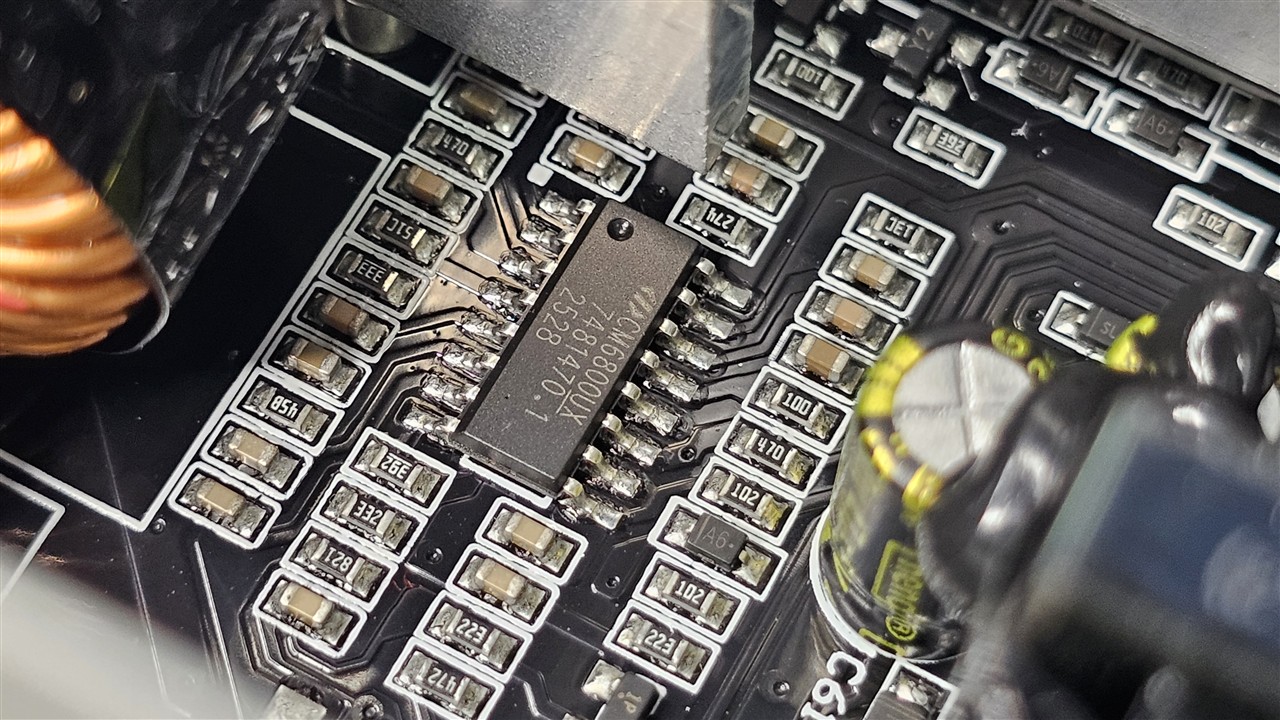

| Kontrolery APFC, PWM, LLC | Champion CM6800UX |
| Strona wtórna | |

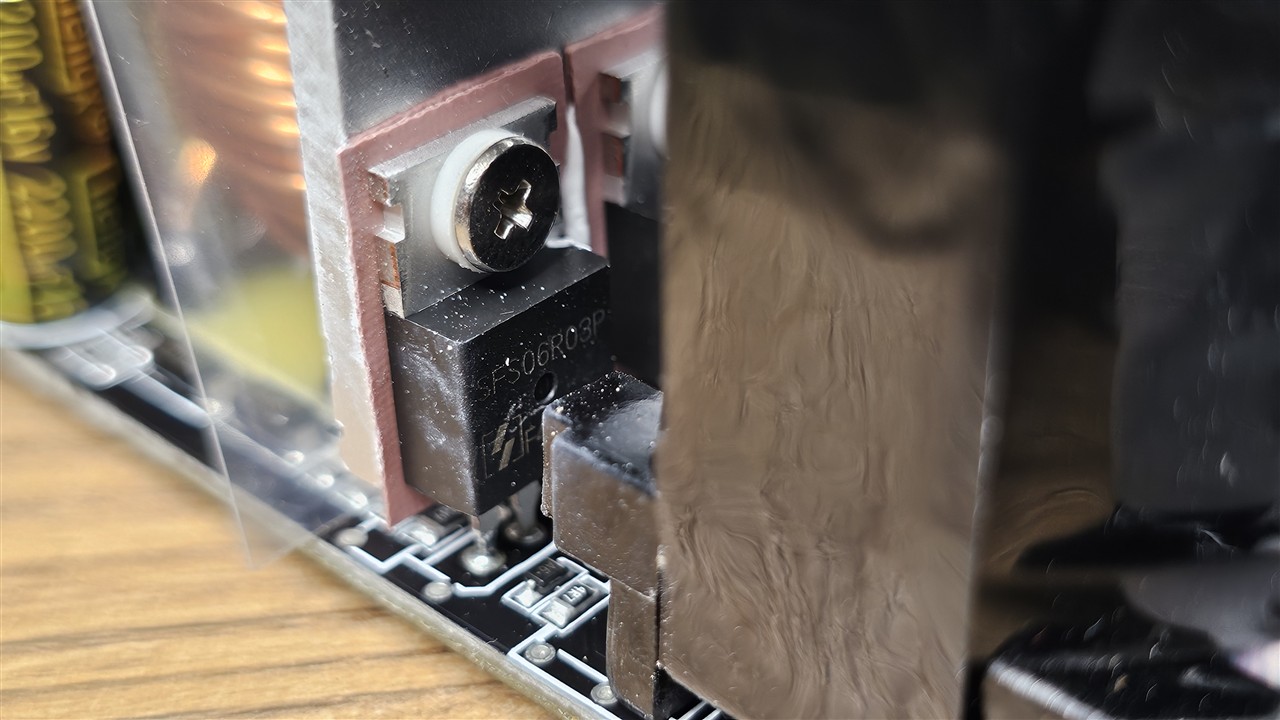

| Tranzystory prostownika 12 V | 3x Oriental Semi SFS06R03PF (60 V, 112 A @ 100 °C, Rds(on): 3,5 mΩ) |
| DC-DC |

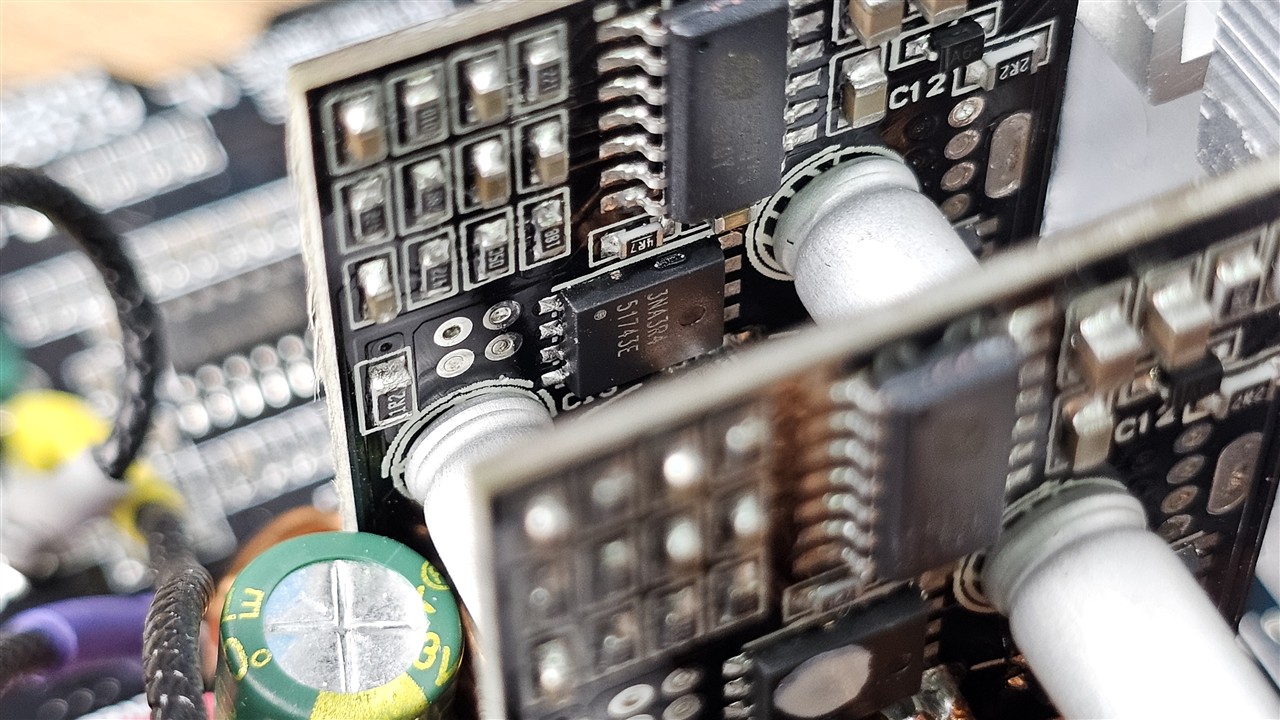

Tranzystory - 2x XSEMI XP3NA3R4MT (30 V, 46 A @ 100 °C, Rds(on): 3,4 mΩ)
2x Rectron Semiconductor RMN3N5R0DF (30 V, 19,7 A @ 100 °C, Rds(on): 5 mΩ)

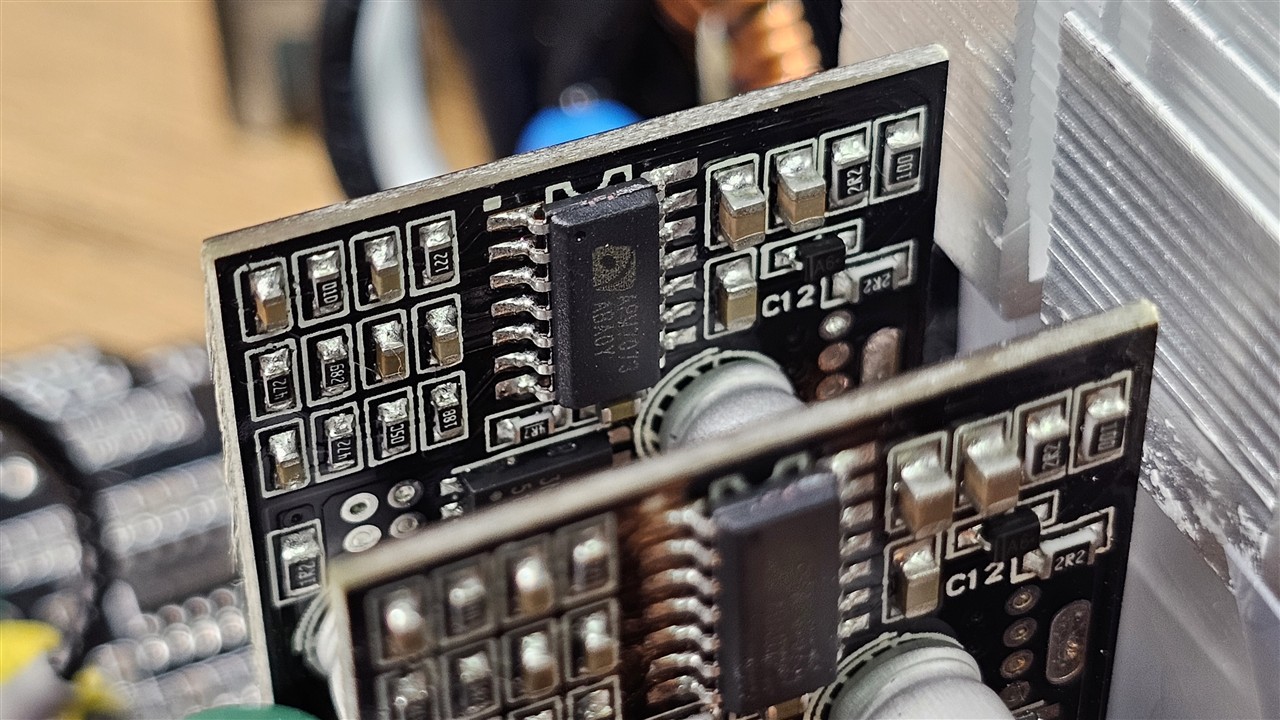

PWM kontroler: ANPEC APW7073 |

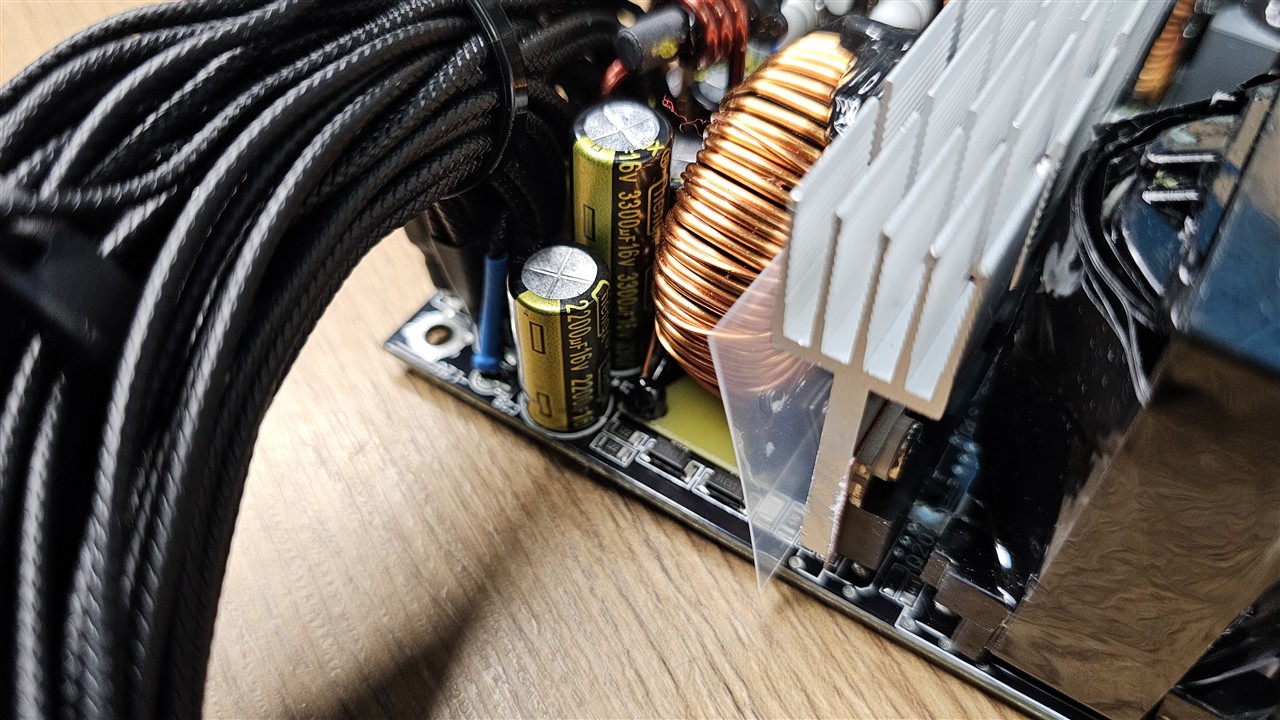

| Kondensatory strona wtórna | Elektrolityczne: ChengX (3000-5000 h @ 105 °C, GR, SC) Aluminiowo-polimerowe: Beryl |

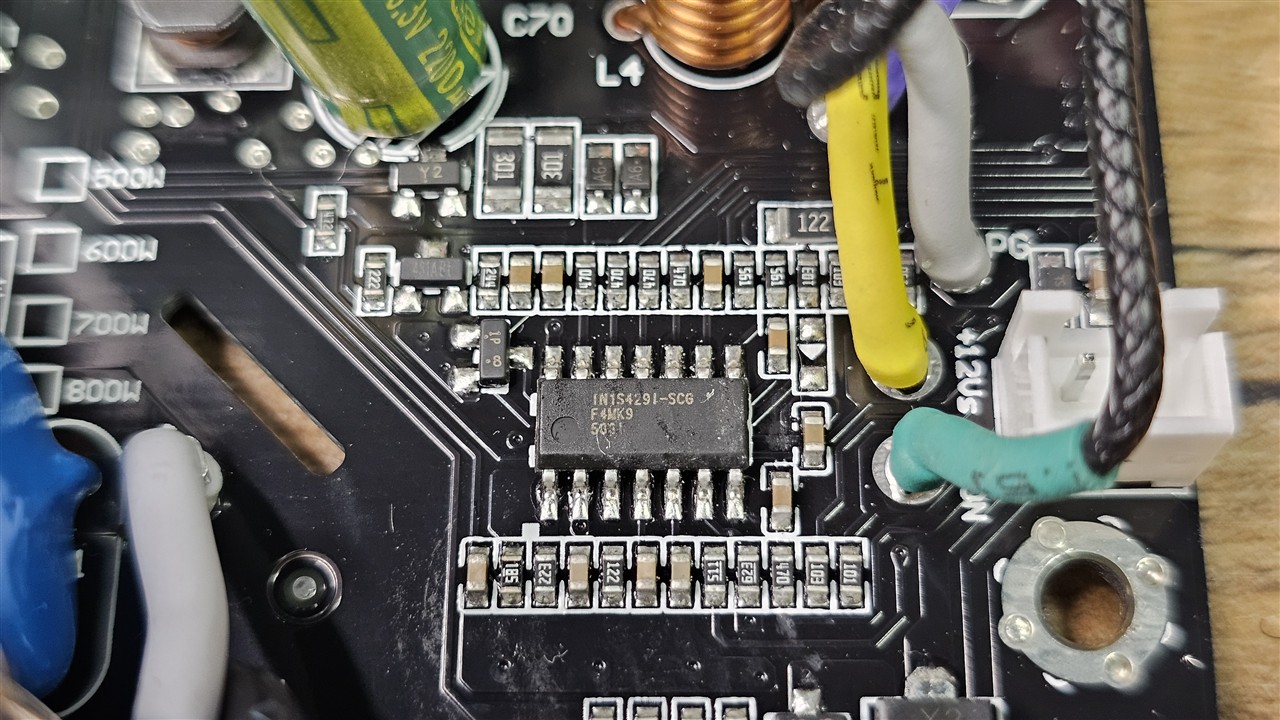

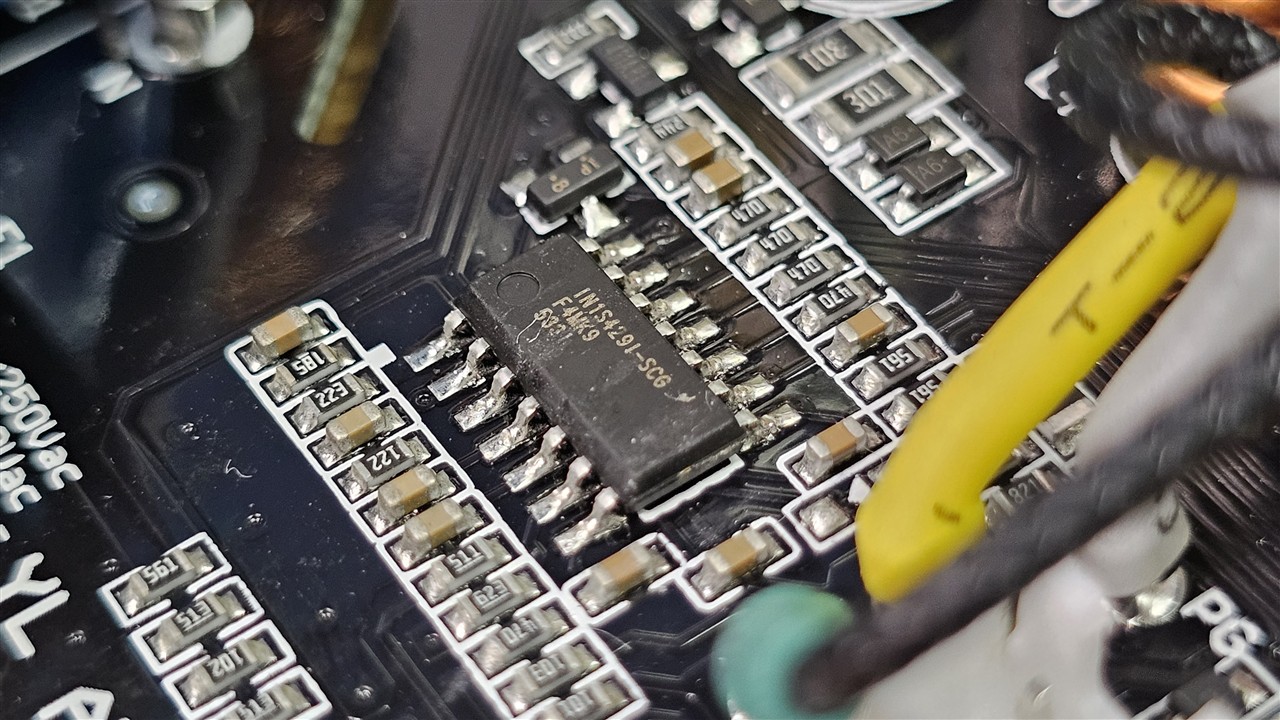

| Układ zabezpieczeń | IN1S429I-DCG |
| Układ chłodzenia | Hong Hua HA1225M12F-Z (120 mm, 12 V, 0,36 A, Fluid Dynamic Bearing) |
| Obwód 5VSB | |

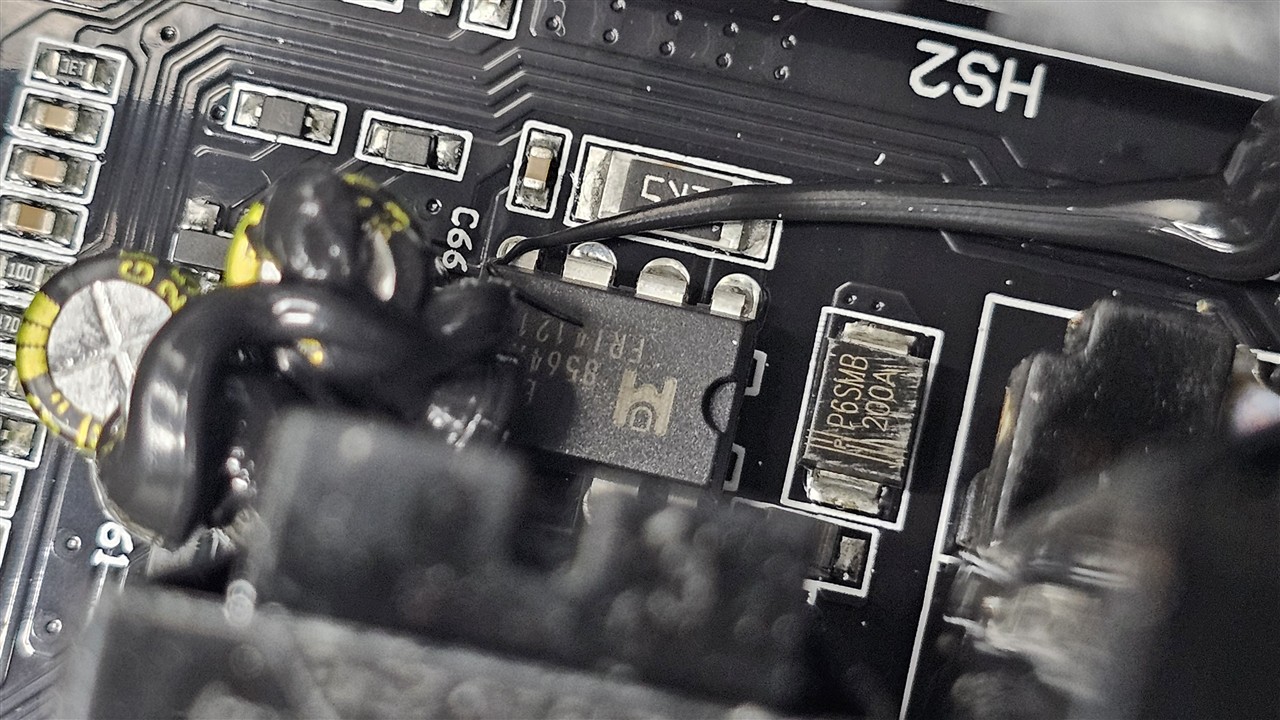

| Tranzystor/dioda/kontroler | Prostownik: P6SMB (60 V, 2,2 A) PWM kontroler: Excelliance Mos EM8564A, |

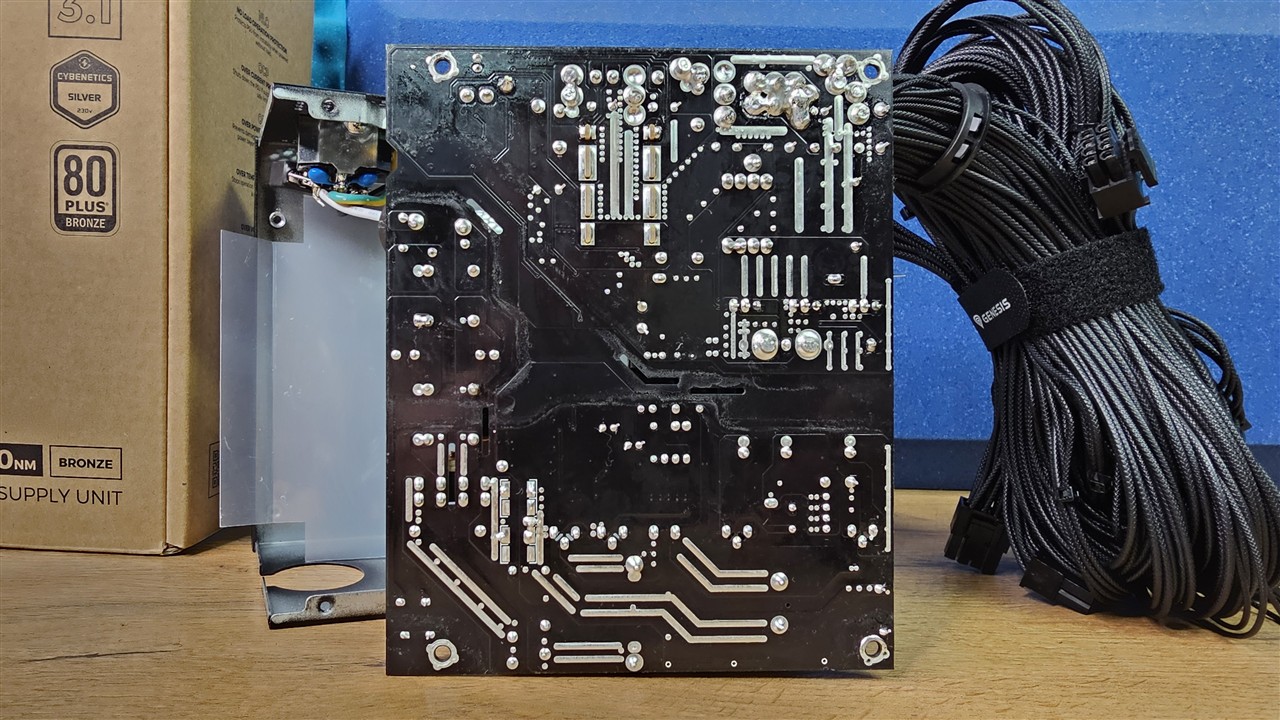

Jakość lutowania wygląda poprawnie, a producentem OEM jest Helly.
