Test Genesis Nihon 750NM 750 W. Genesis wchodzi na rynek zasilaczy

Tętnienia napięć

Multimetrem cyfrowym nie da się w precyzyjny sposób zbadać przebiegu napięcia, ponieważ próbkowanie jest za małe, dlatego do testów wykorzystałem przystawkę USB PicoScope 2205A. Dzięki analizie przebiegu badanego napięcia mogę dokładnie ocenić jego jakość oraz określić, czy mimo odpowiednich wartości pozostaje ono bezpieczne dla podzespołów komputera. Norma ATX reguluje zakres dopuszczalnych tętnień dla poszczególnych linii napięciowych, a ich przekroczenie może prowadzić do niestabilności systemu, losowych restartów, BSOD-ów lub nawet trwałego uszkodzenia sprzętu. Na screenach z oscyloskopu brana jest pod uwagę wyłącznie wartość międzyszczytowa składowej zmiennej, tzw. peak-to-peak (Pk-Pk), wyrażana w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV. Poniżej przykładowy zrzut ekranu z ustawień oscyloskopu oraz wyciąg z normy ATX 2.3 dotyczący zakresu dopuszczalnych wartości. Zapisywane są pomiary z pola maksymalnej wartości.

Tętnienia napięć w zasilaczu Genesis Nihon 750NM stoją na dobrym poziomie i w całym zakresie obciążenia utrzymują zapas względem normy ATX. Dla linii +3,3 V maksymalna wartość wyniosła 29,1 mV, natomiast na linii +5 V odnotowano 29,5 mV. Najważniejsza linia +12 V osiągnęła maksymalnie 43,7 mV w teście 110% obciążenia, a przy pełnym obciążeniu było to 41,0 mV. To nadal bezpieczne wartości, szczególnie że norma ATX dla linii +12 V dopuszcza 120 mV, a dla linii +3,3 V i +5 V po 50 mV.

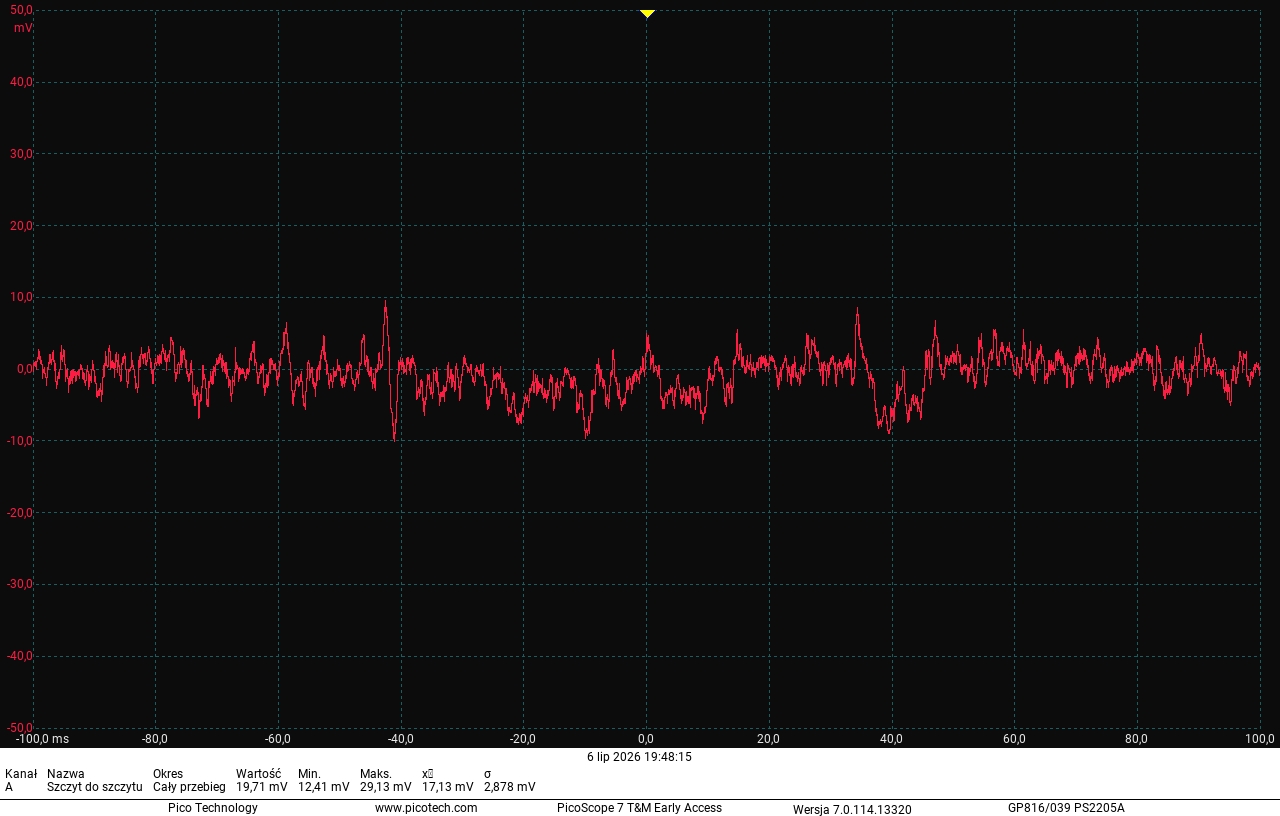

Linia 3,3 V, test T6, 100% obciążenia

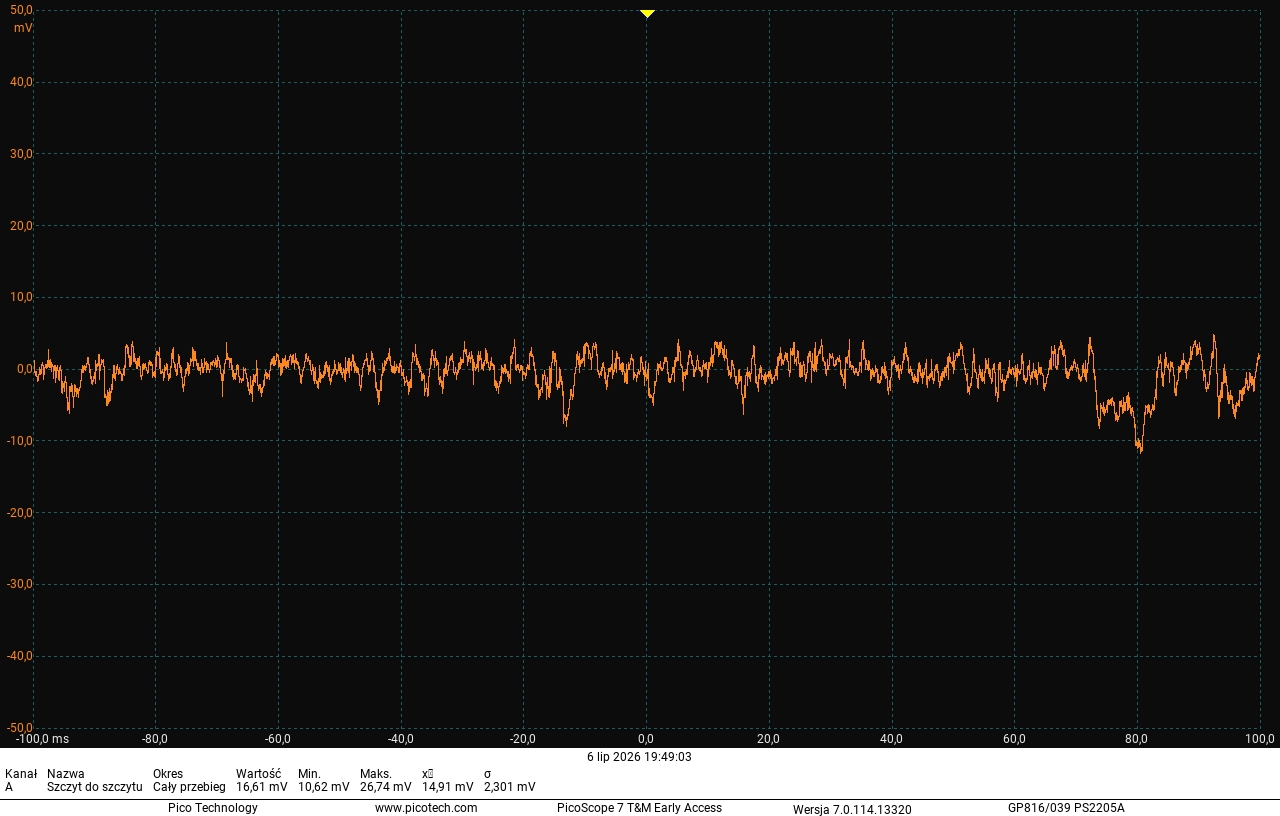

Linia 5 V, test T6, 100% obciążenia

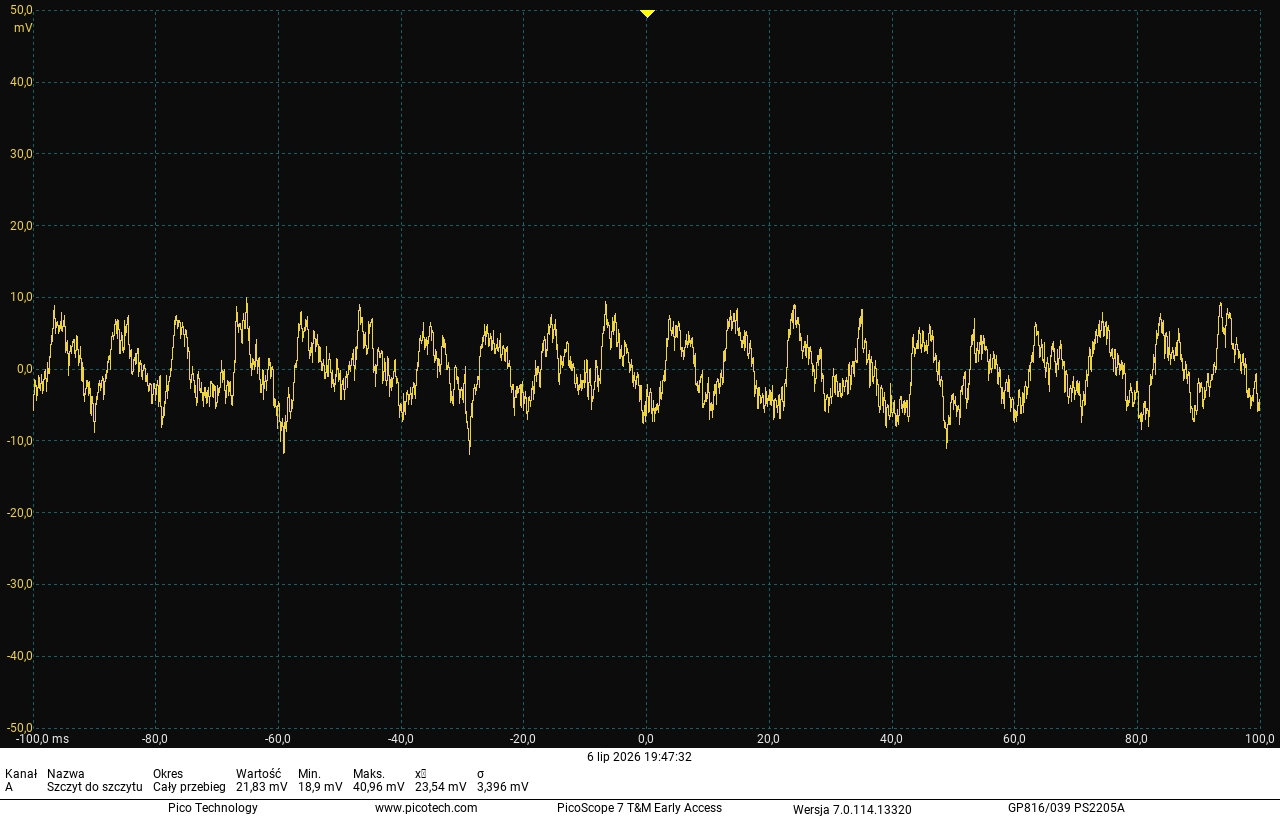

Linia 12 V, test T6, 100% obciążenia

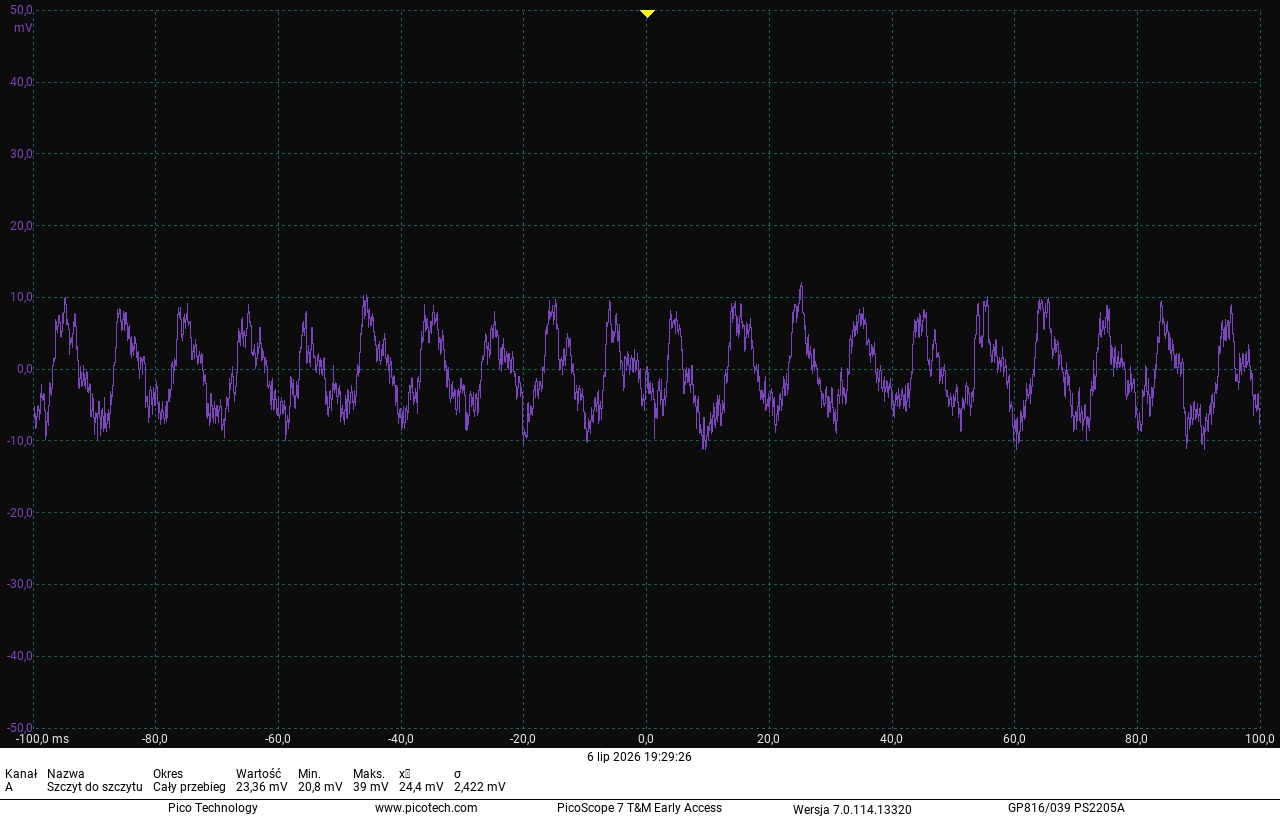

Linia 12 V, test 100% obciążenia w hot box
