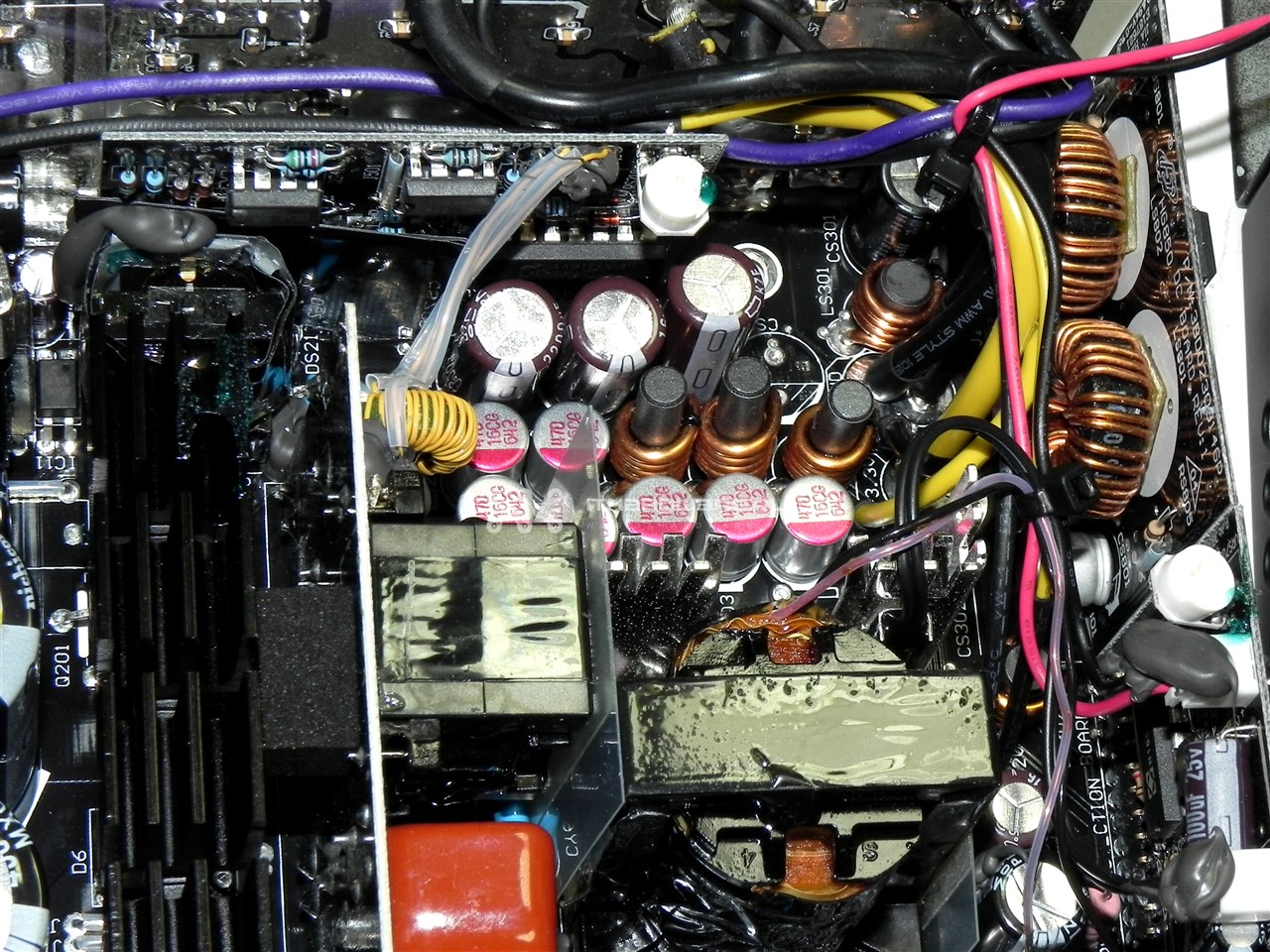

Na stronie wtórnej zastosowano głównie kondensatory elektrolityczne produkcji Nippon Chemi-Con serii KZE (2000 godzin żywotności) oraz baterię tajwańskich kondensatorów aluminiowo-polimerowych Teapo serii CG (o żywotności do 2000 godzin). Wszystkie są certyfikowane do pracy przy maksymalnej temperaturze 105 °C, co powinno zapewnić długie i bezawaryjne działanie zasilacza - wg producenta co najmniej 5 lat.

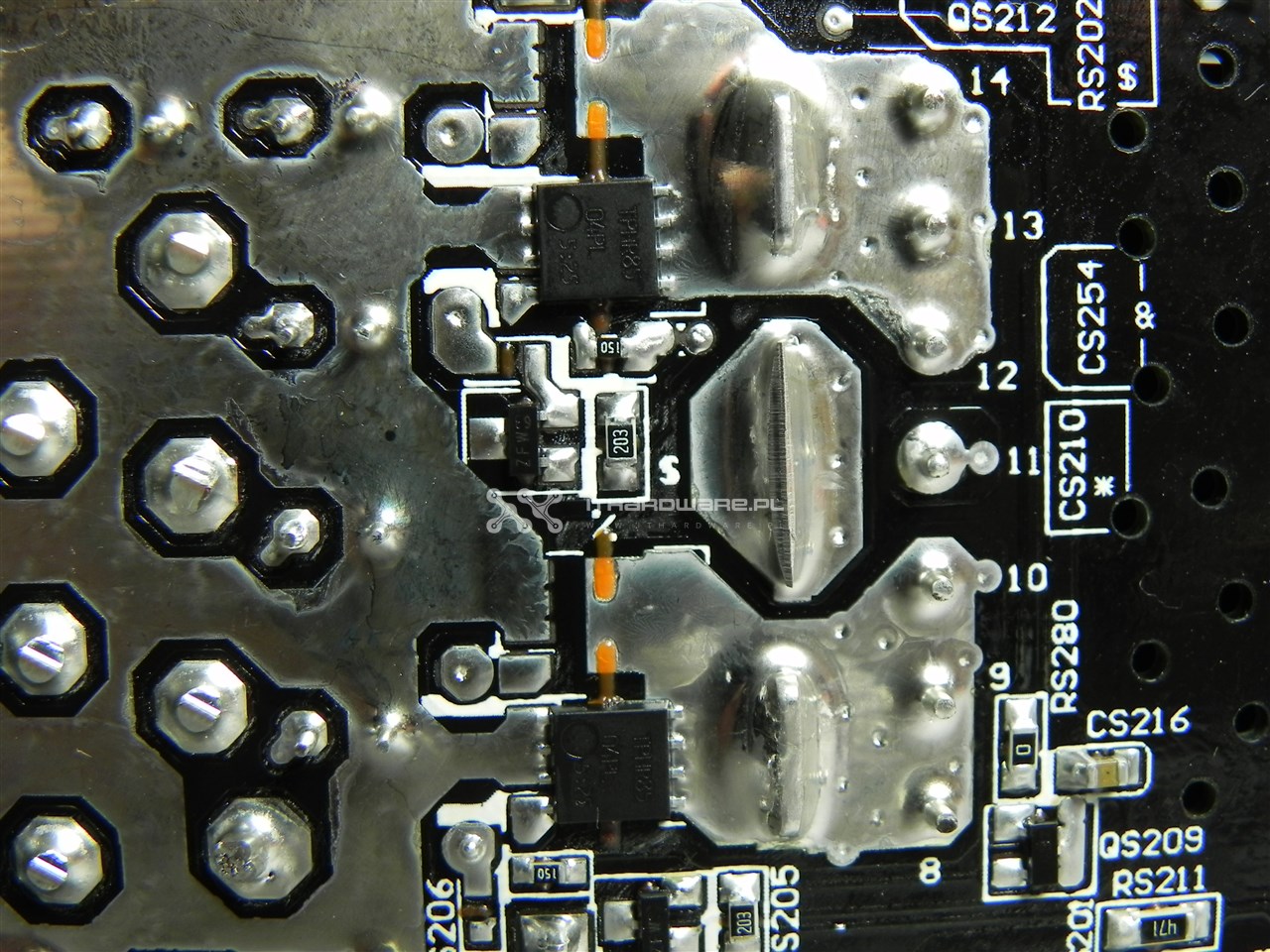

Do prostowania napięć wyjściowych wykorzystano elementy aktywne - tranzystory MOSFET znajdujące się na stronie lutowania, chłodzone za pośrednictwem termopada przez obudowę oraz dwie blaszki aluminiowe, które są za transformatorem. Za szynę +12 V odpowiadają dwa tranzystory Toshiba TPHR85 04PL. Każdy z nich potrafi dostarczyć do 150 A w trybie ciągłym w temperaturze do 25 °C. Parametr RDS(on) wynosi 5,5 mΩ.

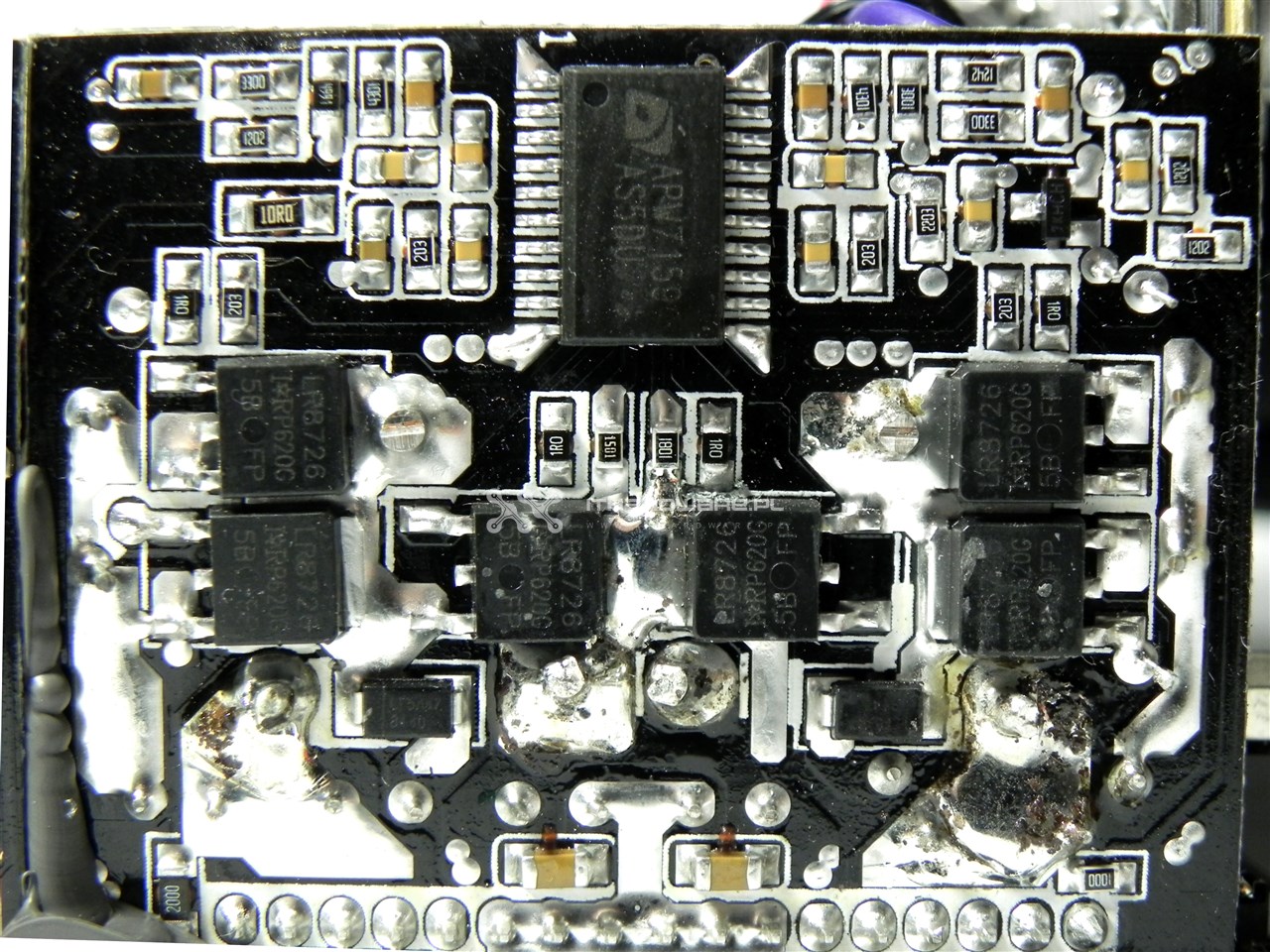

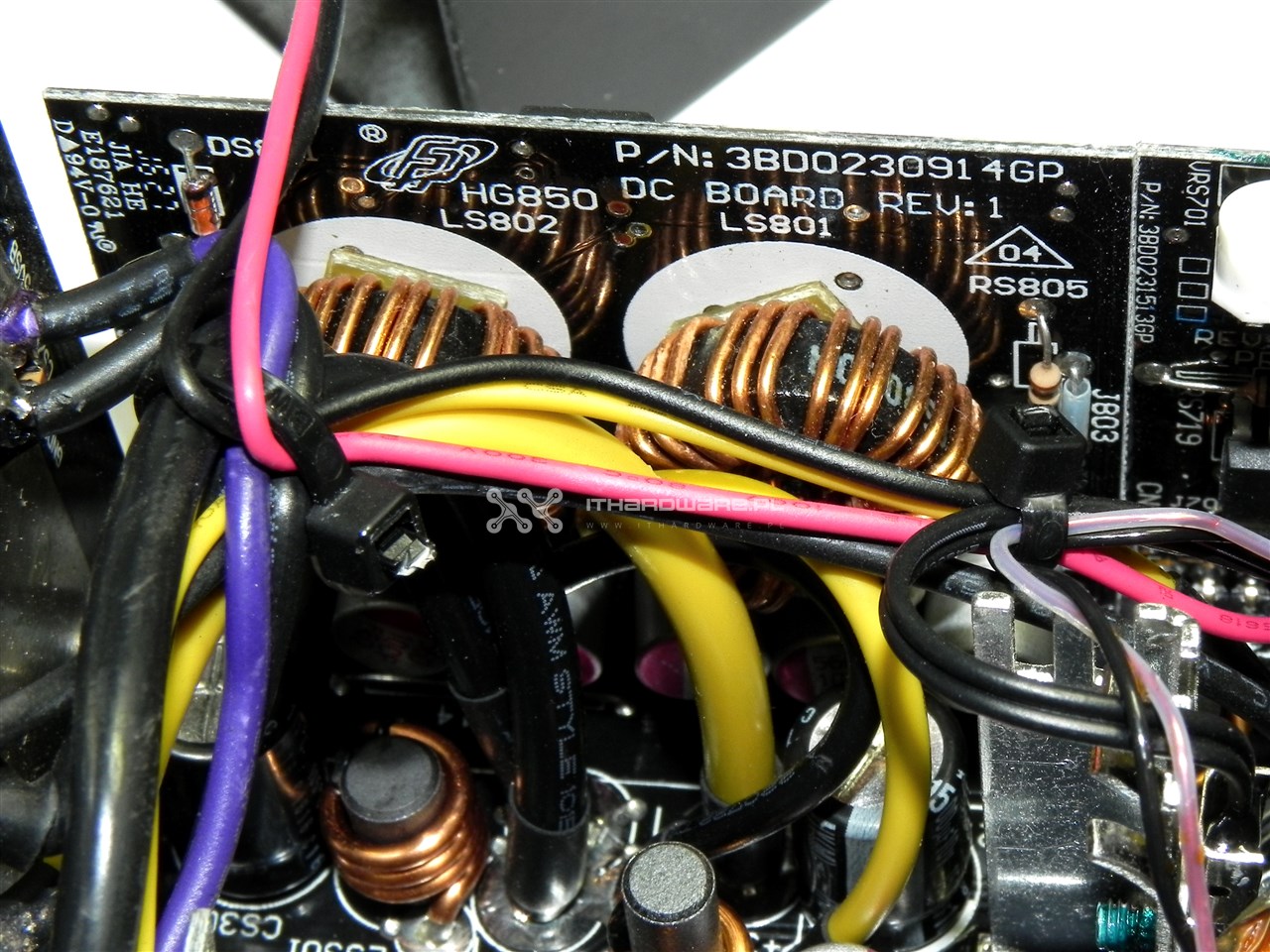

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na pionowym PCB na krawędzi głównego laminatu. Napięcie +3,3 V oraz 5 V generują po trzy tranzystory IRLR8726PbF, mogące dostarczyć prąd o natężeniu do 86 A @ 25 °C w trybie ciągłym, a parametr RDS(on) wynosi 5,8 mΩ. Nad wszystkim czuwa kontroler PWM Anpec APW7159.

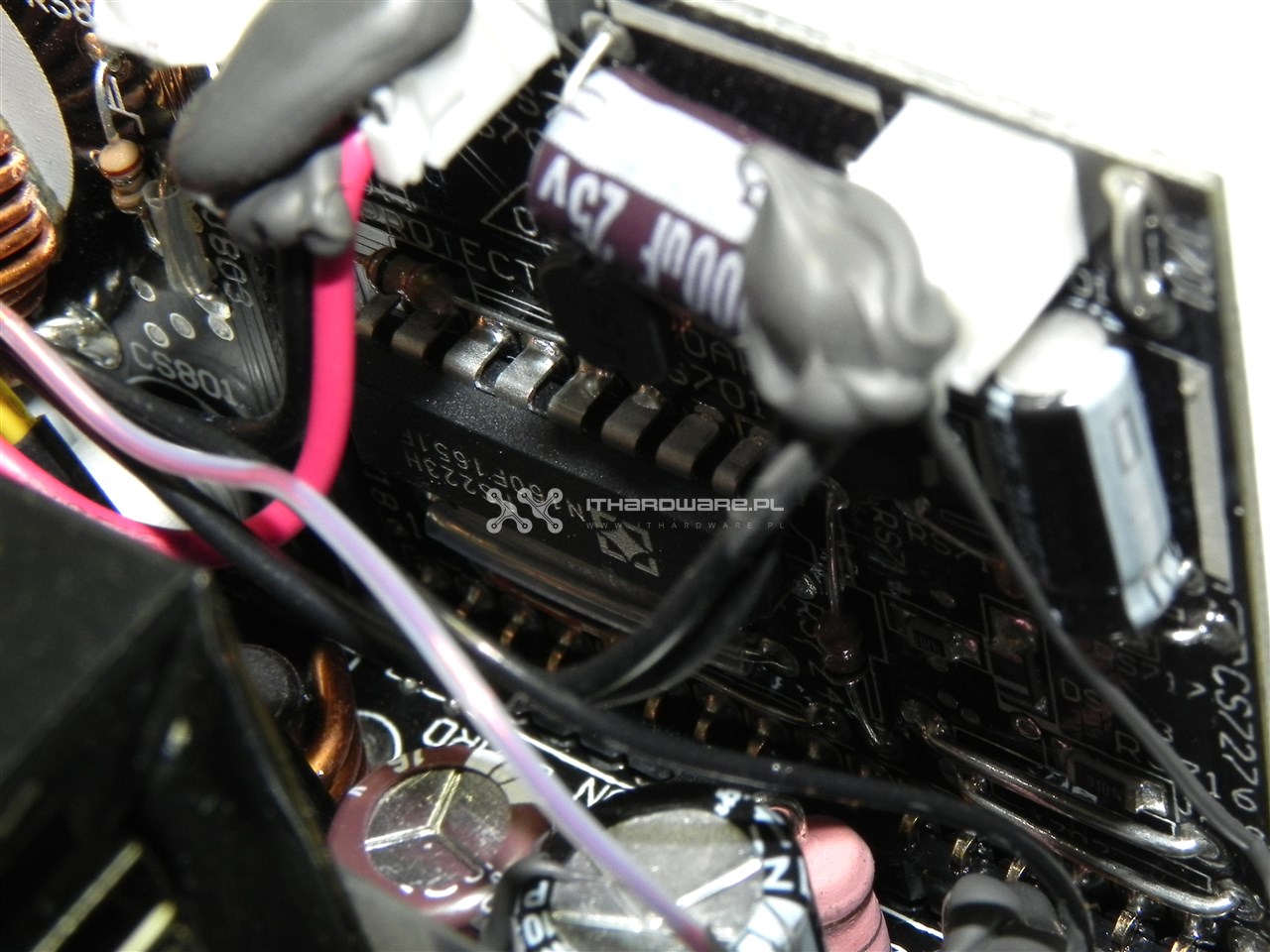

Za monitoring strony wtórnej odpowiada układ scalony SITI PS223 (oferuje on zakres ochrony pod kątem OVP, UVP, OCP, SCP, OTP), zainstalowany na pionowym PCB pod transformatorem.
