MSI X570-A PRO: budowa

Płyta główna MSI X570-A PRO bazuje na laminacie o wymiarach odpowiadających standardowi ATX, tak więc nie musicie obawiać się problemów podczas instalacji w mniejszych obudowach, gdzie "wciśnięcie" konstrukcji E-ATX byłoby niemożliwe. Radiatory zamontowane na sekcji są przeciętnych rozmiarów i o dość oryginalnych kształtach, tak więc pomiary temperatur niewątpliwie mogą być ciekawe. Chłodzenie chipsetu to typowy dla tego tworu AMD zestaw niewielkiego kawałka aluminium oraz wentylatora. Ten ostatni uplasowano blisko dolnej krawędzi PCB, co należy zapisać na plus, ponieważ dzięki temu nie powinien być zasłonięty przez kartę graficzną. Kolorystyka tego modelu to często używana przez MSI kombinacja czerni oraz odcieni szarości, która zapewnia elegancki wygląd.

Do Waszej dyspozycji oddano sześć, nienagannie rozmieszczonych, 4-pinowych złączy wentylatorów. Żadne z nich nie znalazło się w miejscu o potencjalnie utrudnionym dostępie, tak więc pod tym względem nie mogło być lepiej. Wszystkie gniazda umożliwiają pracę w trybach PWM oraz napięciowym, ergo nie ma problemów z konfiguracjami półpasywnymi - firma MSI od dłuższego czasu stanowi tu wzór do naśladowania. Gwoli ścisłości warto dodać, że jedno z nich zostało opisane jako "PUMP_FAN1", zatem w teorii ma służyć do zasilania pompki zestawu chłodzenia wodnego typu AIO, choć w praktyce nic nie stoi na przeszkodzie, aby wykorzystać je także do innych celów.

Radiatory sekcji zasilania są przymocowane za pomocą śrubek, co jest zdecydowanie praktyczniejszym pomysłem od zwykłych kołków. Ergonomia wzrasta w sposób zauważalny, dzięki czemu dostanie się do interesujących Was miejsc jest czynnością bardzo prostą i niezajmującą dużej ilości czasu. Pod tym względem nie ma więc większych zaskoczeń, w szczególności mając na uwadze, że ten drobny dodatek coraz częściej widujemy w konstrukcjach z niższych półek cenowych.

Zastosowana sekcja zasilania składa się z dziesięciu faz, ośmiu dla rdzeni oraz dwóch dla SOC. Sercem VRM jest kontroler PWM IR35201 produkcji International Rectifier, pracujący w konfiguracji 4+2. Z uwagi na zastosowanie sterowników IR3598, które potrafią dodatkowo spełniać rolę podwajaczy faz (ang. doubler), efektywna ich liczba to właśnie 8+2. Na każdą z tych, które zasilają rdzenie, przypadają MOSFET-y NTMFS4C029N (high-side), a także NTMFS4C024N (low-side), po sztuce obu rodzajów. Tranzystory te pochodzą z fabryk ON Semiconductor, zaś ich obciążalność prądowa w trybie ciągłym wynosi odpowiednio 15/21,7 A (temperatura powietrza równa 25 °C, bez dodatkowego chłodzenia). Z kolei przy temperaturze obudowy na poziomie 25 °C analogicznie wartości to 46/78 A. Przechodząc do pozostałej dwójki, zaopatrującej w prąd SOC, w jej skład wchodzą tranzystory QA3111N6N, o których na chwilę obecną niewiele wiadomo, gdyż ich wytwórca, czyli UBIQ Semiconductor, jeszcze nie udostępnił stosownej dokumentacji.

Kości pamięci montujemy w czterech bankach, obsługujących moduły o taktowaniu dochodzącym do 4400 MHz i pojemności wynoszącej maksymalnie 32 GB (na slot). W tej części płyty znajdziecie również 24-pinową wtyczkę ATX, 8-pinową EPS, 4-pinową P4, diagnostyczne diody LED (CPU/DRAM/VGA/BOOT) oraz złącza dla pasków LED ("JRGB2" i "JRAINBOW2", kompatybilne z typami odpowiednio 5050 RGB oraz WS2812B ARGB). Ponadto mamy slot M.2, służący do montażu kompaktowych kart rozszerzeń. Gniazdo jest podpięte bezpośrednio do procesora, w związku z czym jego wykorzystanie nie jest obarczone żadnymi obostrzeniami, oraz wspiera wyłącznie nośniki typu PCI-Express (włączając w to standard w wersji 4.0).

Wśród złączy kart rozszerzeń wyróżnić można dwa sloty PCI-Express x16 (elektrycznie x16/x4) i trzy PCI-Express x1 (uwaga, "PCI_E2" oraz "PCI_E4" nie mogą być obsadzone jednocześnie!). Naturalnie nie zabrakło zgodności ze standardem PCI-Express 4.0, która obejmuje oba gniazda o pełnej długości - pod warunkiem, że zestawimy płytę z procesorem Ryzen serii 3000, gdyż w przeciwnym przypadku będziemy musieli zadowolić się starszą wersją 3.0. W okolicy wentylatora mostka południowego znajduje się również następne złącze M.2. Jeżeli chodzi o wspierane urządzenia, możemy w nim zainstalować zarówno nośniki typu SATA, jak i PCI-Express (tym razem maksymalnie tylko 3.0). Także i tu nie ma dodatkowych ograniczeń związanych z jego użytkowaniem.

Na samym dole odnajdziecie złącze HD Audio, COM i trzy USB - dwa starszego typu 2.0, do spółki z pojedynczym 3.0. Rzecz jasna te ostatnie służą do wyprowadzania portów na przedni panel obudowy. Z kolei po prawej stronie zamontowano sześć SATA, spośród których dwa obsługiwane są przez dodatkowy kontroler ASMedia ASM1061, i kolejne USB 3.0. Wszystkie zostały umieszczone równolegle do PCB, co ułatwia prowadzenie kabli oraz umożliwia bezproblemową instalację długich kart graficznych. Kość BIOS-u jest pojedyncza oraz wlutowana, ale na wypadek nieudanego wgrywania firmware nie ma się co przejmować, gdyż pomoże BIOS Flashback+ (szczegóły poniżej). Dodatkowo warto zwrócić uwagę na złącza opisane "JRGB1" oraz "JRAINBOW1", gdzie podłączycie jeszcze więcej dodatkowych pasków diod LED.

Układ dźwiękowy jest adekwatny dla tego segmentu cenowego. Producent postanowił wykorzystać kodek Realtek ALC1220, czyli najlepszy dostępny w ofercie, tym razem bez metalowej osłony, któremu partnerują kondensatory elektrolityczne firmy Chemi-Con oraz wzmacniacz operacyjny TI OPA1652. W praktyce zintegrowane audio spisuje się naprawdę dobrze, analogicznie do wcześniej testowanych konstrukcji bazujących na tym samym kodeku.

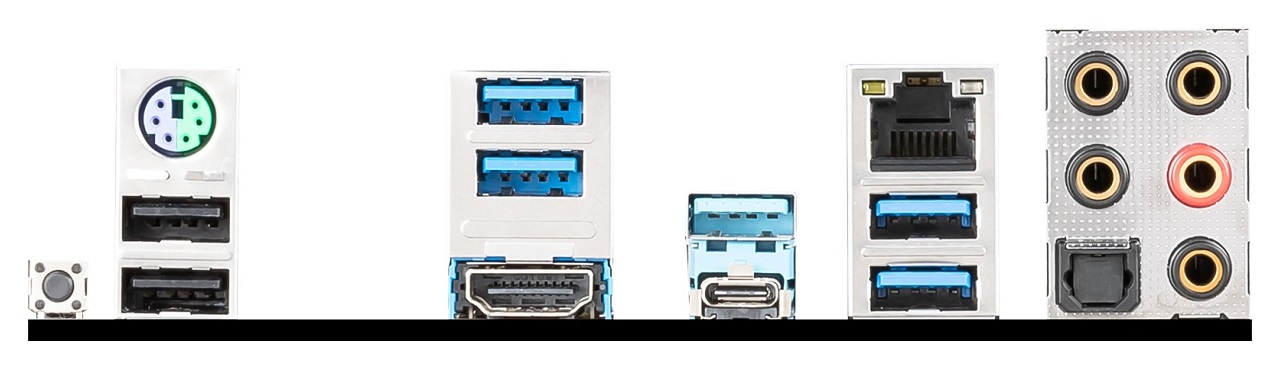

Na tylnym panelu umieszczono przycisk do aktywacji BIOS Flashback+. Żeby wykorzystać tę technologię i wgrać firmware nawet bez procesora czy pamięci RAM, należy umieścić pamięć USB z odpowiednim plikiem w gnieździe znajdującym się bezpośrednio na prawo i po prostu go nacisnąć. Wśród portów można natomiast wymienić:

• po jednym HDMI oraz PS/2 dla klawiatury i/lub myszy,
• dwa USB 2.0 i sześć USB 3.1 (w tym jeden Type-C), kontrolowane przez chipset AMD X570 i procesor Ryzen,
• jeden RJ-45, realizowany przez zintegrowaną kartę sieciową Realtek RTL8111H,
• wejścia i wyjścia zintegrowanej karty dźwiękowej wraz z cyfrowym S/PDIF.
